Maximale Verbindungszuverlässigkeit für anspruchsvolle Elektroinstallationen

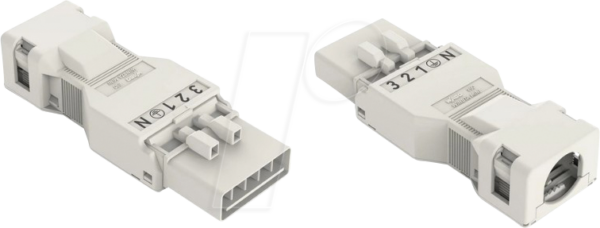

Wenn es um sichere und dauerhafte elektrische Verbindungen in anspruchsvollen Umgebungen geht, ist der WAGO 890-135 – WINSTA® MINI Stecker mit 5 Polen und integriertem Zugentlastungsgehäuse die überlegene Lösung für Elektroinstallateure, Planer und Systemintegratoren. Dieses präzise gefertigte Bauteil eliminiert die Schwachstellen herkömmlicher Verbindungstechniken und gewährleistet eine störungsfreie Stromversorgung und Signalübertragung.
Innovative Technologie für höchste Ansprüche: Das WAGO WINSTA® MINI System
Das WINSTA® MINI Steckverbindersystem von WAGO repräsentiert den aktuellen Stand der Technik im Bereich der flexiblen und sicheren Elektroinstallation. Der WAGO 890-135 Stecker ist ein zentrales Element dieses Systems und wurde konzipiert, um den wachsenden Anforderungen moderner Gebäudetechnik, Automatisierung und industrieller Anwendungen gerecht zu werden.
Vorteile des WAGO 890-135 – WINSTA® MINI Steckverbinders
- Sicherheit und Zuverlässigkeit: Die integrierte Zugentlastung schützt Kabel und Anschlussstellen vor mechanischer Beanspruchung, was das Risiko von Kurzschlüssen und Ausfällen signifikant reduziert. Die bewährte Käfigzugfeder-Klemme von WAGO sorgt für eine vibrationssichere und dauerhaft korrosionsfreie Verbindung.
- Schnelle und einfache Installation: Werkzeuglose Montage reduziert die Installationszeit erheblich. Dies führt zu Kosteneinsparungen und einer gesteigerten Effizienz auf der Baustelle. Das steckbare System ermöglicht eine schnelle Demontage und Wiederverwendung.
- Kompaktes Design: Trotz der 5-poligen Ausführung und der integrierten Zugentlastung ist der Stecker äußerst kompakt gehalten. Dies erleichtert die Integration auch in engen Verbauungsbereichen und Schaltschränken.
- Hohe elektrische Belastbarkeit: Der Stecker ist für die Anforderungen moderner Elektroinstallationen ausgelegt und ermöglicht eine sichere Stromführung auch bei höheren Lasten.
- Vielseitige Anwendungsmöglichkeiten: Ideal geeignet für Beleuchtungsanwendungen, Sensorik, Aktorik, Gebäudemanagementsysteme, dezentrale Lüftungstechnik und überall dort, wo eine flexible und sichere Verdrahtung gefordert ist.
- Robustheit und Langlebigkeit: Die hochwertigen Materialien gewährleisten eine lange Lebensdauer und Beständigkeit gegenüber Umwelteinflüssen.
Technische Spezifikationen und Aufbau
Der WAGO 890-135 Stecker ist ein Paradebeispiel für durchdachtes Ingenieurwesen. Die 5-polige Ausführung ermöglicht die gleichzeitige Führung von mehreren Strom- oder Signalleitern, was die Komplexität von Verdrahtungssystemen reduziert.
Eigenschaften des WAGO 890-135 – WINSTA® MINI Steckverbinders
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Steckverbinder mit Zugentlastungsgehäuse |
| Serie | WINSTA® MINI |
| Polanzahl | 5-polig |
| Anschlussart | Käfigzugfeder-Klemme |
| Leiterquerschnitt (flexibel, mit Aderendhülse) | 0,2 mm² bis 2,5 mm² |
| Leiterquerschnitt (starr) | 0,2 mm² bis 2,5 mm² |
| Bemessungsspannung | Bis 400 V (abhängig von Anwendung und Normen) |
| Bemessungsstrom | Bis 16 A (abhängig von Anwendung und Normen) |
| Schutzart (mit Gegenstecker) | IP20 (ungesteckt), IP65/IP67 (vollständig gesteckt, je nach Ausführung) |
| Material Gehäuse | Hochwertiger, halogenfreier Kunststoff für erhöhte Brandschutzstandards und Umweltverträglichkeit. Farbe ist typischerweise Grau oder Schwarz für die Kennzeichnung. |
| Farbcodes | Die Farbkodierung innerhalb des WINSTA® MINI Systems unterstützt die einfache und eindeutige Zuordnung von Verbindungen und vermeidet Fehler bei der Installation. Der spezifische Farbcode für diese 5-polige Ausführung trägt zur schnellen Identifikation bei. |
| Betriebstemperatur | Typischerweise von -25 °C bis +85 °C, was eine breite Anwendungspalette auch in nicht klimatisierten Umgebungen ermöglicht. |
| Zulassungen | Entspricht relevanten Normen wie IEC/EN 61984 und erfüllt die Anforderungen für den Einsatz in der Gebäudeinstallation. Spezifische Zulassungen (z.B. VDE) sind in den technischen Datenblättern aufgeführt. |
Anwendungsbereiche und Einsatzszenarien
Der WAGO 890-135 ist prädestiniert für den Einsatz in modernen, flexiblen Installationen, bei denen Effizienz und Sicherheit an erster Stelle stehen. Seine robustheit und die einfache Handhabung machen ihn zur ersten Wahl für Profis.
Intelligente Gebäudetechnik und Automatisierung
In modernen Gebäuden, die auf intelligente Steuerungssysteme setzen, sind zuverlässige und einfach zu installierende Steckverbindungen unerlässlich. Der WAGO 890-135 mit 5 Polen ermöglicht die gleichzeitige Anbindung von Stromversorgung, Datenleitungen oder Steuerbefehlen für eine Vielzahl von Komponenten wie Beleuchtungssysteme, Rollladenmotoren, Heizungs- und Lüftungssysteme sowie Sicherheitssensoren. Die integrierte Zugentlastung gewährleistet dabei die Langlebigkeit der Anschlüsse, selbst wenn Kabel bewegt werden oder Vibrationen auftreten.
Industrielle Anwendungen und Maschinenbau
Auch in der Industrie, wo raue Umgebungsbedingungen und hohe Anforderungen an die Zuverlässigkeit herrschen, spielt der WAGO 890-135 seine Stärken aus. Ob in Steuerungsgehäusen, an Maschinenkomponenten oder in der Verkabelung von Förderanlagen – die sichere und schnelle Konfektionierung von Leitungen ist hier von entscheidender Bedeutung. Die Möglichkeit, bis zu fünf Leiter mit einem Querschnitt von bis zu 2,5 mm² anzuschließen, deckt einen breiten Anwendungsbereich ab. Die Schutzart, die nach vollständiger Steckverbindung erreicht werden kann, bietet zusätzlichen Schutz vor Staub und Feuchtigkeit.
Dezentrale Lüftungs- und Klimatechnik
Moderne dezentrale Lüftungsgeräte erfordern oft eine flexible und sichere Verkabelung der Stromversorgung und der Steuersignale. Der WAGO 890-135 Stecker erleichtert die Installation und Wartung dieser Systeme erheblich. Die schnelle Steckverbindung ermöglicht eine einfache Integration und Austausch von Geräten, während die Zugentlastung die mechanische Integrität der Anschlüsse schützt.
Nachhaltigkeit und Sicherheit im Fokus
WAGO legt großen Wert auf die Verwendung von hochwertigen und nachhaltigen Materialien. Der 890-135 Stecker ist aus halogenfreiem Kunststoff gefertigt, was im Brandfall die Entwicklung toxischer Gase minimiert und somit die Sicherheit erhöht. Die Langlebigkeit der Verbindungstechnologie trägt zudem zur Reduzierung von Abfall bei, da Fehlerbehebungen und Nacharbeiten minimiert werden.
FAQ – Häufig gestellte Fragen zu WAGO 890-135 – WINSTA® MINI, Stecker 5-pol, mit Zugentlastungsgehäuse
Kann der WAGO 890-135 Stecker auch für Steuerleitungen verwendet werden?
Ja, der WAGO 890-135 Stecker ist nicht nur für Stromversorgungsleitungen geeignet, sondern auch hervorragend für die sichere Übertragung von Steuersignalen. Die 5-polige Ausführung ermöglicht die gleichzeitige Führung von Spannungsversorgung und Steuerbefehlen.
Welche Leiterquerschnitte können mit dem WAGO 890-135 angeschlossen werden?
Der Stecker unterstützt flexible Leiter mit Aderendhülse sowie starre Leiter mit Querschnitten von 0,2 mm² bis 2,5 mm², was eine breite Palette von Installationsanforderungen abdeckt.
Ist die Zugentlastung ein separates Bauteil oder in den Stecker integriert?
Die Zugentlastung ist fest in das Gehäuse des WAGO 890-135 Steckers integriert. Dies gewährleistet eine sichere und permanente Fixierung des Kabels direkt am Stecker.
Wie wird sichergestellt, dass die Verbindung auch bei Vibrationen sicher bleibt?
WAGO verwendet die bewährte Käfigzugfeder-Klemmtechnik. Diese sorgt für eine dauerhaft federnde Klemmkraft, die auch bei Vibrationen, Temperaturschwankungen und mechanischer Belastung für eine sichere und kontaktkorrosionsfreie Verbindung sorgt.
Bietet der WAGO 890-135 Schutz vor Staub und Wasser?
Der Stecker selbst ist im ungesteckten Zustand typischerweise nach IP20 geschützt. Nach dem vollständigen Zusammenstecken mit einem passenden Gegenstecker kann je nach Ausführung und Anwendung eine Schutzart von IP65 oder IP67 erreicht werden, was Schutz vor Staub und Strahlwasser bzw. zeitweisem Untertauchen bietet.
Sind die Materialien des Steckers halogenfrei?
Ja, das Gehäuse des WAGO 890-135 Steckers ist aus hochwertigem, halogenfreiem Kunststoff gefertigt. Dies trägt zur erhöhten Sicherheit bei, insbesondere in Bezug auf Brandschutzbestimmungen.
Wie unterscheidet sich der WAGO 890-135 von anderen Steckverbindern?
Der Hauptunterschied liegt in der Kombination aus 5-poliger Ausführung, integrierter Zugentlastung und der bewährten WAGO Käfigzugfeder-Klemmtechnologie in einem kompakten und werkzeuglos zu installierenden Design. Dies resultiert in einer überlegenen Installationsgeschwindigkeit, erhöhter Sicherheit und Langlebigkeit im Vergleich zu traditionellen Verbindungsmethoden.
