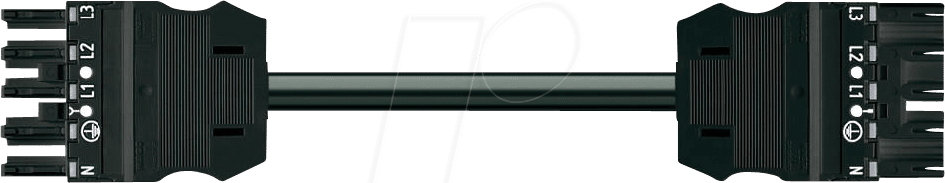

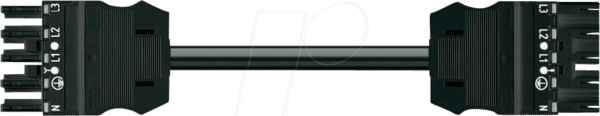

WAGO 771-9507-3 – WINSTA® MIDI Verbindungsleitung, 5-pol: Die smarte Verbindung für professionelle Elektroinstallationen
Suchen Sie nach einer zuverlässigen und schnellen Lösung zur Verbindung von elektrischen Komponenten in anspruchsvollen Umgebungen? Die WAGO 771-9507-3 – WINSTA® MIDI Verbindungsleitung, 5-pol wurde speziell für Elektrofachkräfte und Planer entwickelt, die höchste Ansprüche an Effizienz, Sicherheit und Flexibilität stellen. Dieses Produkt löst das Problem zeitaufwendiger und fehleranfälliger manueller Verdrahtungen, indem es eine steckbare und somit manipulationssichere Verbindungstechnologie bietet.
Innovative Steckverbindungstechnologie für maximale Effizienz
Die WAGO 771-9507-3 setzt auf das bewährte WINSTA® MIDI Steckverbindersystem, das für seine intuitive Bedienung und robuste Bauweise bekannt ist. Diese 5-polige Verbindungsleitung ermöglicht eine schnelle und sichere Montage, die den Installationsaufwand signifikant reduziert und gleichzeitig das Risiko von Verdrahtungsfehlern minimiert. Die durchgängige Verkettung von Geräten und die einfache Integration in bestehende Anlagen werden durch diese innovative Lösung zum Kinderspiel.
Überlegene Vorteile gegenüber Standardlösungen
Im Vergleich zu herkömmlichen Klemmverbindern oder Lötverbindungen bietet die WAGO 771-9507-3 entscheidende Vorteile:
- Zeitersparnis: Die steckbare Konstruktion ermöglicht eine um bis zu 80% schnellere Installation im Vergleich zu herkömmlichen Verdrahtungsmethoden. Dies führt zu einer deutlichen Reduzierung der Montagekosten und einer Verkürzung von Projektlaufzeiten.
- Fehlersicherheit: Die eindeutige Kodierung und die mechanische Verriegelung verhindern Verpolungen und falsche Anschlüsse. Dies erhöht die Betriebssicherheit und minimiert das Risiko von Ausfällen und Nacharbeiten.
- Flexibilität und Anpassungsfähigkeit: Die modulare Bauweise von WINSTA® MIDI erlaubt eine einfache Anpassung und Erweiterung von Installationen. Komponenten können bei Bedarf schnell und unkompliziert ausgetauscht oder neu konfiguriert werden, ohne die gesamte Anlage unterbrechen zu müssen.
- Wartungsfreundlichkeit: Die steckbaren Verbindungen erleichtern die Fehlerdiagnose und Wartungsarbeiten erheblich. Komponenten können mühelos getrennt und wieder verbunden werden, was Ausfallzeiten minimiert.
- Hohe elektrische Sicherheit: Die bewährte CAGE CLAMP® Anschlussklemme sorgt für einen dauerhaft sicheren Kontakt, der auch bei Vibrationen und Temperaturschwankungen zuverlässig Bestand hat. Dies gewährleistet eine langlebige und störungsfreie Stromversorgung.
- Platzersparnis: Das kompakte Design der WINSTA® MIDI Stecker und Gehäuse ermöglicht eine platzsparende Unterbringung in Schaltschränken und Verteilerdosen, was besonders in beengten Verhältnissen von Vorteil ist.
Technische Exzellenz und Anwendungsbereiche
Die WAGO 771-9507-3 – WINSTA® MIDI Verbindungsleitung, 5-pol ist für eine Vielzahl von Anwendungen konzipiert, bei denen eine flexible und sichere Stromverteilung erforderlich ist. Dies umfasst unter anderem:
- Gebäudetechnik: Beleuchtungssysteme, Heizungs-, Lüftungs- und Klimatechnik (HLK), Sicherheitsbeleuchtung, Notstromversorgungen.
- Industrielle Automatisierung: Steuerungssysteme, Sensorik und Aktorik, Maschinenverkabelung, Energieverteilung in Fertigungsumgebungen.
- Schaltanlagenbau: Schnelle und sichere Verdrahtung von Schaltanlagen und Verteilerschränken.
- Veranstaltungstechnik: Flexible und schnelle Stromversorgung von Bühnentechnik, Licht- und Tonanlagen.
Die Kernkomponente der WAGO 771-9507-3 ist die bewährte Federkraftklemme von WAGO, die einen stromlosen Anschluss mit höchster Zuverlässigkeit ermöglicht. Die 5-polige Ausführung erlaubt die gleichzeitige Führung von drei Außenleitern, einem Neutralleiter und einem Schutzleiter, was eine vollständige und normgerechte Versorgung komplexer Verbraucher ermöglicht.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Hersteller | WAGO |
| Produktfamilie | WINSTA® MIDI |
| Artikelnummer | 771-9507-3 |
| Polzahl | 5-polig |
| Anschlusstechnik | Federkraftklemme (CAGE CLAMP®) |
| Nennspannung | Bis zu 400V AC (abhängig von Anwendung und Umgebung) |
| Nennstrom | Bis zu 20A (abhängig von Querschnitt und Anwendung) |
| Leiterquerschnitt (flexibel) | 0,2 mm² bis 2,5 mm² |
| Leiterquerschnitt (starr) | 0,2 mm² bis 2,5 mm² |
| Gehäusematerial | Hochwertiger, UV-beständiger und flammwidriger Kunststoff (z.B. Polyamid PA) |
| Schutzart (bei gestecktem Zustand) | IP20 (nicht wasserdicht gemäß DIN EN 60529) |
| Betriebstemperatur | -40 °C bis +85 °C |
| Kodierung | Mechanische und farbliche Kodierung zur Vermeidung von Fehlsteckungen |
| Einsatzgebiete | Industrie, Gebäudeinstallation, Schaltschrankbau, Logistik, Medizintechnik |
| Konformität | Entspricht relevanten Normen wie DIN EN 61984, UL 2237 und VDE-Anforderungen |
Material, Technik und Sicherheit im Fokus
Das Gehäuse der WAGO 771-9507-3 besteht aus einem robusten, halogenfreien und flammwidrigen Kunststoff, der auch unter extremen Bedingungen eine hohe Formstabilität und Langlebigkeit gewährleistet. Die interne Federkraftklemme, das Herzstück jeder WAGO Verbindung, sorgt für einen dauerhaften und vibrationsresistenten Kontakt. Dieses Prinzip eliminiert die Notwendigkeit von Nachziehen, wie es bei Schraubklemmen oft erforderlich ist, und bietet eine konstante Verbindung über die gesamte Lebensdauer der Installation.
Die 5-polige Ausführung ist für den gleichzeitigen Anschluss von drei Außenleitern (L1, L2, L3), einem Neutralleiter (N) und einem Schutzleiter (PE) ausgelegt. Dies ist essenziell für die Verdrahtung von drei-Phasen-Verbrauchern und komplexen Steuerungskreisen, die in modernen Industrieanlagen und anspruchsvollen Gebäudetechniken unerlässlich sind. Die durchgängige und sichere Stromführung wird durch die spezielle Konstruktion der WINSTA® MIDI Verbindungsleitung gewährleistet, die eine einfache Verkettung von mehreren Einheiten ermöglicht.
Die mechanische und farbliche Kodierung des Stecksystems verhindert wirksam Verpolungen und Anschlussfehler. Diese intelligente Designentscheidung erhöht die Sicherheit der Installation und reduziert die Wahrscheinlichkeit von elektrischen Störungen oder Ausfällen erheblich. Die Kompatibilität mit dem gesamten WINSTA® MIDI System erlaubt eine nahtlose Integration in bestehende oder neu zu planende elektrische Infrastrukturen.
Zertifizierte Qualität und Normenkonformität
Die WAGO 771-9507-3 – WINSTA® MIDI Verbindungsleitung, 5-pol erfüllt höchste Qualitätsstandards und ist nach relevanten nationalen und internationalen Normen zertifiziert. Dazu gehören unter anderem die DIN EN 61984 für Steckverbinder, die UL 2237 für elektrische Steckverbinder für den Einsatz in Geräten und die VDE-Richtlinien für elektrische Installationen. Diese Zertifizierungen garantieren die Sicherheit und Zuverlässigkeit des Produkts für den professionellen Einsatz in anspruchsvollen Umgebungen.
Die technische Auslegung berücksichtigt die Anforderungen an den Brandschutz. Die verwendeten Materialien sind schwer entflammbar und tragen zur Sicherheit der gesamten Elektroinstallation bei, indem sie im Brandfall die Ausbreitung von Flammen minimieren.
FAQ – Häufig gestellte Fragen zu WAGO 771-9507-3 – WINSTA® MIDI Verbindungsleitung, 5-pol
Was sind die Hauptvorteile der WAGO WINSTA® MIDI Verbindungsleitung gegenüber herkömmlichen Verdrahtungslösungen?
Die Hauptvorteile liegen in der erheblichen Zeitersparnis bei der Installation, der erhöhten Fehlersicherheit durch steckbare und kodierte Verbindungen, der verbesserten Flexibilität und Wartungsfreundlichkeit sowie der Gewährleistung eines dauerhaft sicheren elektrischen Kontakts durch die bewährte CAGE CLAMP® Technologie.
Ist die WAGO 771-9507-3 für den Einsatz im Außenbereich geeignet?
Die WAGO 771-9507-3 hat im gesteckten Zustand die Schutzart IP20 und ist somit nicht für den direkten Einsatz im Freien oder in feuchten Umgebungen konzipiert. Für Außenanwendungen sind spezielle WAGO-Produkte mit höherer Schutzart erforderlich.
Welche Leiterquerschnitte können mit dieser Verbindungsleitung verarbeitet werden?
Die Leitung ist für flexible und starre Leiterquerschnitte von 0,2 mm² bis 2,5 mm² ausgelegt, was eine breite Palette von Anschlussmöglichkeiten für verschiedene Verbraucher und Steuerungen abdeckt.
Wie wird die Fehlsteckung bei der WINSTA® MIDI Serie verhindert?
Die WINSTA® MIDI Serie verwendet eine Kombination aus mechanischer und farblicher Kodierung. Dies stellt sicher, dass nur korrekt komplementäre Stecker miteinander verbunden werden können, wodurch Verpolungen und falsche Anschlüsse effektiv vermieden werden.
Kann die WAGO 771-9507-3 mit anderen WAGO Stecksystemen kombiniert werden?
Die WAGO 771-9507-3 ist Teil der WINSTA® MIDI Produktfamilie und ist ausschließlich mit anderen Komponenten dieses Systems kompatibel. Eine Kombination mit anderen WAGO Stecksystemen wie z.B. WAGO ECO oder WAGO COMPACT ist nicht möglich.
Welche Nennspannung und welcher Nennstrom sind für diese Verbindungsleitung spezifiziert?
Die Nennspannung kann bis zu 400V AC betragen und der Nennstrom bis zu 20A, jeweils abhängig von der spezifischen Anwendung, dem Querschnitt der angeschlossenen Leiter und den Umgebungsbedingungen. Die genauen Spezifikationen sind den technischen Datenblättern zu entnehmen.
Ist eine Nachprüfung der Verbindungen bei WAGO Steckverbindern notwendig?
Nein, die integrierte Federkraftklemme (CAGE CLAMP®) sorgt für einen dauerhaft sicheren Kontakt ohne die Notwendigkeit eines Nachziehens, auch unter Vibrationseinfluss. Dies unterscheidet sie deutlich von Schraubklemmen.
