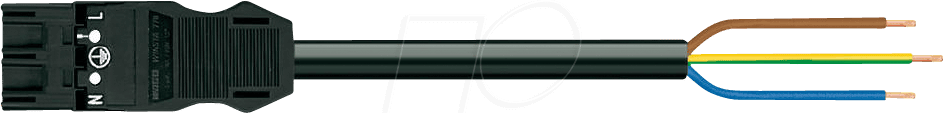

WAGO 771-9327-1 – WINSTA® MIDI Anschlussleitung: Sichere und Effiziente Verbindungen für Professionelle Anwendungen
Die WAGO 771-9327-1 WINSTA® MIDI Anschlussleitung ist die präzise Lösung für Elektriker, Installateure und Systemintegratoren, die eine zuverlässige und zeitsparende Methode zur Verbindung von Geräten und Komponenten in anspruchsvollen Umgebungen benötigen. Sie eliminiert den Bedarf an zeitaufwendigem Verdrahten und aufwendigen Lötverbindungen, insbesondere dort, wo Flexibilität und schnelle Montage entscheidend sind.
Überlegene Konnektivität durch WAGO WINSTA® MIDI Technologie
Im Gegensatz zu herkömmlichen Verdrahtungslösungen, die oft manuelle Arbeit, potenzielle Fehlerquellen und eine eingeschränkte Modularität mit sich bringen, setzt die WAGO 771-9327-1 auf die bewährte WAGO Klemmechnologie und das innovative WINSTA® MIDI Stecksystem. Dies ermöglicht nicht nur eine signifikante Reduzierung der Installationszeit, sondern garantiert auch eine dauerhaft sichere und vibrationsbeständige Verbindung. Die 3-polige Ausführung mit einem Leiterquerschnitt von 2,5 mm² und einer Länge von 1 Meter ist ideal für eine Vielzahl von Anwendungen in der Gebäudeinstallation, im Schaltschrankbau und in der industriellen Automatisierung, wo eine robuste und normgerechte Verkabelung unabdingbar ist.
Hauptvorteile der WAGO 771-9327-1
- Schnelle und Fehlersichere Montage: Dank des steckbaren WINSTA® MIDI Systems entfällt das Abisolieren und Verschrauben einzelner Drähte. Ein einfacher Druck genügt für eine sichere Verbindung, was Montagefehler minimiert.
- Hohe Flexibilität und Modularität: Das WINSTA® MIDI System ermöglicht eine einfache Anpassung und Erweiterung von Installationen. Komponenten können schnell getauscht oder hinzugefügt werden, ohne die gesamte Verkabelung aufbrechen zu müssen.
- Robustheit und Langlebigkeit: Die hochwertigen Materialien und die bewährte WAGO Klemmtechnik gewährleisten eine dauerhaft sichere und vibrationsfeste Verbindung, selbst unter rauen Umgebungsbedingungen.
- Zeitersparnis: Die signifikant verkürzte Installationszeit führt zu einer deutlichen Reduzierung der Arbeitskosten und einer beschleunigten Projektabwicklung.
- Platzersparnis: Kompakte Bauweise und optimiertes Stecksystem ermöglichen eine effiziente Raumnutzung in Verteilern und Gehäusen.
- Normkonformität: Erfüllt einschlägige Normen und Vorschriften für elektrische Installationen und bietet somit höchste Sicherheit.
Technische Spezifikationen und Konstruktion
Die WAGO 771-9327-1 WINSTA® MIDI Anschlussleitung ist für den professionellen Einsatz konzipiert und zeichnet sich durch ihre technische Raffinesse und die Wahl hochwertiger Materialien aus. Die 3-polige Ausführung ermöglicht die parallele Führung von drei Leitern, was für die meisten Standardanwendungen im Bereich der Stromversorgung und Signalübertragung ausreichend ist. Der Querschnitt von 2,5 mm² ist ideal für die Aufnahme höherer Stromlasten und gewährleistet gleichzeitig eine geringe Verlustleistung.
Der Stecker und die Buchse des WINSTA® MIDI Systems sind aus einem hochtemperaturbeständigen und isolierenden Kunststoff gefertigt, der auch bei erhöhten Temperaturen und mechanischer Beanspruchung Formstabilität und elektrische Sicherheit gewährleistet. Die Kontaktfedern im Inneren sind aus einer speziellen Kupferlegierung gefertigt, die eine optimale Leitfähigkeit und Korrosionsbeständigkeit über die gesamte Lebensdauer des Produkts sicherstellt. Die Kodierung des Stecksystems verhindert eine versehentliche Fehlsteckung und erhöht somit die Sicherheit der Installation.
Einsatzgebiete und Anwendungsbereiche
Die WAGO 771-9327-1 WINSTA® MIDI Anschlussleitung ist ein vielseitiges Bauteil, das in einer breiten Palette von Anwendungen zum Einsatz kommt:
- Gebäudeinstallation: Perfekt für die dezentrale Stromversorgung von Steckdosen, Leuchten, Schaltern und anderen fest installierten Verbrauchern. Ermöglicht eine flexible und nachträgliche Erweiterung von Stromkreisen.
- Schaltschrankbau: Ideal für die schnelle und sichere Verkabelung von Steuerungsmodulen, Relais, Netzteilen und anderen Komponenten in Schaltschränken.
- Industrielle Automatisierung: Ermöglicht eine zuverlässige Verbindung von Sensoren, Aktoren und Steuergeräten in Produktionsumgebungen.
- Beleuchtungstechnik: Vereinfacht die Installation von Beleuchtungssystemen, insbesondere bei modularen oder flexiblen Beleuchtungskonzepten.
- Dezentrale Energieversorgung: Geeignet für die Verbindung von kleineren Energieverteilungseinheiten und Geräten.
Detailübersicht der Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Produktname | WINSTA® MIDI Anschlussleitung |
| Hersteller-Artikelnummer | 771-9327-1 |
| Anzahl der Leiter | 3 |
| Leiterquerschnitt (Nennmaß) | 2,5 mm² |
| Länge der Anschlussleitung | 1 m |
| Anschlussart | Steckbar (WINSTA® MIDI System) |
| Gehäusematerial | Hochwertiger, halogenfreier Kunststoff; flammenhemmend |
| Kontakmaterial | Kupferlegierung, verzinnt für optimale Leitfähigkeit und Korrosionsschutz |
| Betriebstemperatur (Umgebung) | -30 °C bis +70 °C (gemäß Herstellerangaben) |
| Schutzart (gesteckt) | IP20 (bei Verwendung von Schutzgehäusen entsprechend höher) |
| Nennspannung | 400 V (gemäß EN 60664-1) |
| Nennstrom | 16 A (gemäß EN 60664-1) |
Technische Tiefe und Materialanalyse
Die Konstruktion der WAGO 771-9327-1 ist das Ergebnis jahrzehntelanger Erfahrung in der Entwicklung elektrischer Verbindungstechnik. Das verwendete Gehäusematerial ist ein technischer Thermoplast, der speziell für elektrische Anwendungen entwickelt wurde. Seine hervorragenden isolierenden Eigenschaften schützen zuverlässig vor elektrischen Durchschlägen, selbst unter extremen Bedingungen. Die Flammschutzklasse (typischerweise UL 94 V-0) bedeutet, dass das Material im Brandfall nur eine sehr geringe Brennbarkeit aufweist und die Flammenausbreitung stoppt. Dies ist ein entscheidender Sicherheitsaspekt in allen Installationen.
Im Inneren der WINSTA® MIDI Steckverbinder arbeiten die bewährten CAGE CLAMP® oder Push-in-Klemmen von WAGO. Bei der 771-Serie handelt es sich um die bewährte CAGE CLAMP® Technologie, die eine feste und sichere Verbindung ohne jegliche Schraubarbeiten ermöglicht. Die Federkraft des Klemmkäfigs übt einen konstanten Anpressdruck auf den Leiter aus, wodurch auch bei Vibrationen oder Temperaturschwankungen ein niederohmiger Kontakt sichergestellt wird. Dies ist ein fundamentaler Unterschied zu Schraubklemmen, deren Anpressdruck mit der Zeit nachlassen kann.
Die Leiterquerschnitte von 2,5 mm² sind für die meisten Standardanwendungen in der Haus- und Gebäudeinstallation, sowie in vielen industriellen Umgebungen bestens geeignet. Sie ermöglichen die sichere Übertragung von Strömen bis zu 16 A, was dem Nennstrom vieler gängiger Stromkreise entspricht. Die Länge von 1 Meter bietet eine flexible Installationsmöglichkeit, ohne übermäßig viel Kabelmaterial zu verschwenden oder unnötig lange Verbindungen zu schaffen.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu WAGO 771-9327-1 – WINSTA® MIDI Anschlussleitung, 3-pol, 2,5 mm2, 1 m
Ist die WAGO 771-9327-1 für den Außeneinsatz geeignet?
Die WAGO 771-9327-1 WINSTA® MIDI Anschlussleitung ist primär für den Einsatz in geschlossenen und trockenen Umgebungen konzipiert und hat im gesteckten Zustand die Schutzart IP20. Für den Außeneinsatz oder in feuchten Umgebungen sind spezielle Gehäuse oder Produkte mit höherer Schutzart (z.B. IP65 oder höher) erforderlich.
Welche Arten von Leitern können mit dieser Anschlussleitung verbunden werden?
Die Anschlussleitung ist für massive und feindrähtige Leiter mit einem Querschnitt von 2,5 mm² ausgelegt. Bei der Verwendung von feindrähtigen Leitern wird die Verwendung von Aderendhülsen zur besseren Kontaktierung und Vermeidung von Litzenbrüchen empfohlen, obwohl die CAGE CLAMP® Technologie auch direkte Klemmungen von feinen Litzen ermöglicht.
Wie wird die Sicherheit der Verbindung gewährleistet?
Die Sicherheit wird durch die bewährte WAGO CAGE CLAMP® Verbindungstechnik, die eine dauerhaft sichere und vibrationsbeständige Kontaktierung gewährleistet, sowie durch das steckbare WINSTA® MIDI System mit seiner mechanischen Kodierung zur Vermeidung von Fehlsteckungen sichergestellt.
Kann ich die WAGO 771-9327-1 mit anderen WAGO Stecksystemen kombinieren?
Nein, die WINSTA® MIDI Serie ist ein geschlossenes System. Die 771-9327-1 ist ausschließlich mit anderen Komponenten des WINSTA® MIDI Stecksystems kompatibel, um die volle Funktionalität und Sicherheit zu gewährleisten.
Was bedeutet der Nennstrom von 16 A für die Anwendung?
Ein Nennstrom von 16 A bedeutet, dass die Anschlussleitung sicher für die Übertragung von Strömen bis zu diesem Wert ausgelegt ist. Dies deckt den Bedarf für die meisten Haushalts- und Standard-Gewerbeanwendungen ab.
Ist die Installation der WAGO 771-9327-1 auch für ungeübte Personen möglich?
Obwohl die Montage extrem vereinfacht ist, ist die Installation elektrischer Komponenten stets Fachwissen und die Einhaltung von Sicherheitsvorschriften erforderlich. Wir empfehlen die Installation durch qualifiziertes Fachpersonal.
Welche Vorteile bietet die 3-polige Ausführung gegenüber einer 2-poligen?
Die 3-polige Ausführung ermöglicht die separate Führung von Phase, Neutralleiter und Schutzleiter (Erde). Dies ist für die meisten normgerechten Installationen und Geräte erforderlich, um eine sichere Erdung zu gewährleisten und somit vor elektrischen Schlägen zu schützen.
