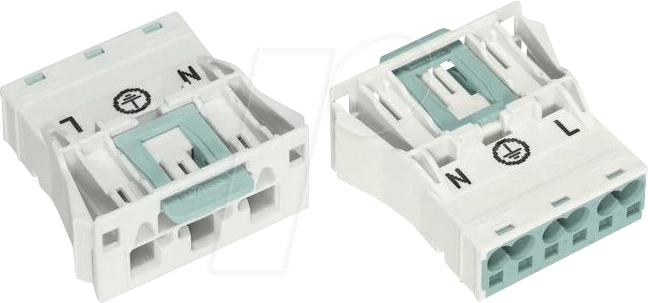

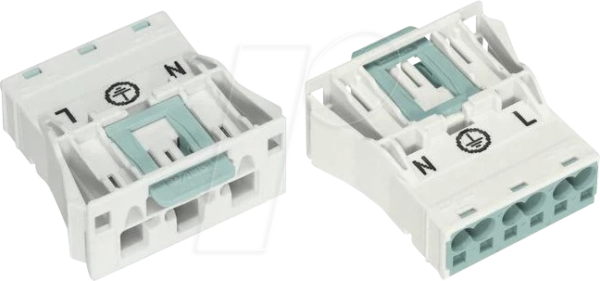

WAGO 770-733 – WINSTA® MIDI, Stecker 3-pol, Snap-In: Die sichere und effiziente Verbindungslösung
Für Elektrofachkräfte und Planer im Schaltanlagenbau und der Gebäudeinstallation stellt die zuverlässige und zeiteffiziente elektrische Verbindung eine ständige Herausforderung dar. Der WAGO 770-733 Stecker aus der WINSTA® MIDI Serie bietet hier eine überlegene Lösung, die sich durch ihren werkzeuglosen Snap-In Mechanismus und die garantierte Sicherheit auszeichnet. Er ist ideal für alle, die eine schnelle, fehlerfreie und normgerechte Verkabelung wünschen, insbesondere in anspruchsvollen Umgebungen.
Maximale Anschlussleistung durch intelligente Konstruktion
Der WAGO 770-733 Stecker repräsentiert die nächste Generation der Verbindungstechnik. Statt mühsamer Schraubverbindungen, die zeitaufwendig sind und Fehlerquellen bergen, setzt WAGO auf die bewährte Push-in CAGE CLAMP®-Anschlusstechnik in Kombination mit dem innovativen Snap-In-Mechanismus. Dies ermöglicht eine bemerkenswert schnelle und sichere Montage, die den Installationsprozess signifikant beschleunigt und die Fehlerquote minimiert. Jeder Anschluss ist sofort belastbar und garantiert eine dauerhaft sichere Verbindung, selbst unter widrigen Umgebungsbedingungen.
Vorteile, die überzeugen
- Werkzeugloser Anschluss: Der Snap-In-Mechanismus ermöglicht ein schnelles und intuitives Stecken der Leiter ohne zusätzlichen Werkzeugaufwand. Dies spart wertvolle Montagezeit und reduziert das Risiko von Installationsfehlern.
- Hohe Strombelastbarkeit: Trotz kompakter Bauform bietet der Stecker eine robuste Anschlussmöglichkeit für Leiterquerschnitte, die für die anspruchsvolle Elektroinstallation typisch sind.
- Sicherheit und Zuverlässigkeit: Die Push-in CAGE CLAMP®-Anschlusstechnik sorgt für eine vibrationssichere und dauerhaft zuverlässige Verbindung. Dies ist entscheidend für die Langlebigkeit und Sicherheit elektrischer Anlagen.
- Platzsparende Bauform: Das kompakte Design des WINSTA® MIDI Steckers ermöglicht eine hohe Packungsdichte in Verteilern und Gehäusen, was insbesondere bei begrenztem Platzangebot von Vorteil ist.
- Fehlervermeidung: Die eindeutige Farbkodierung und die klare Zuordnung der Anschlüsse minimieren das Risiko von Fehlverdrahtungen, was die Sicherheit und Effizienz der gesamten Installation erhöht.
- Breites Anwendungsspektrum: Geeignet für eine Vielzahl von Anwendungen im Schaltanlagenbau, der Gebäudeautomatisierung und der industriellen Installation, wo Zuverlässigkeit und Effizienz im Vordergrund stehen.
- Normenkonformität: Das Produkt erfüllt relevante Industriestandards und Zertifizierungen, was die Einhaltung gesetzlicher Vorgaben sicherstellt und Planern Vertrauen gibt.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Spezifikation |
|---|---|
| Produktfamilie | WINSTA® MIDI |
| Artikelnummer | 770-733 |
| Polanzahl | 3 |
| Anschlusstyp | Stecker |
| Anschlusstechnik | Push-in CAGE CLAMP® |
| Schutzart (Stecker im gesteckten Zustand) | IP20 (je nach Anwendung und Verwendung mit passenden Gegenstücken) |
| Betriebstemperatur | -40 °C bis +85 °C |
| Bemessungsspannung | 500 V |
| Bemessungsstrom | 16 A |
| Leiteranschlussquerschnitt (flexibel mit Aderendhülse) | 0,5 mm² bis 4 mm² |
| Leiteranschlussquerschnitt (massiv und feindrähtig) | 0,5 mm² bis 2,5 mm² |
| Farbe | Grau (Standardfarbe für Geräteanschlüsse) |
| Montageart | Snap-In / Steckverbindung |
| Material Gehäuse | Hochleistungskunststoff mit hoher Temperaturbeständigkeit und Flammwidrigkeit (gemäß UL 94 V-0) |
| Anzahl der Steckzyklen | Mehr als 200 Steckzyklen (für dauerhafte Verbindungsqualität) |
Umfassende Einsatzmöglichkeiten in anspruchsvollen Umgebungen
Der WAGO 770-733 Stecker, Teil des WINSTA® MIDI Systems, ist konzipiert für den Einsatz in unterschiedlichsten elektrischen Installationen. Seine primäre Anwendung findet er im Bereich der dezentralen Stromverteilung und bei der Verkabelung von Geräten, wo eine schnelle und sichere Trennung sowie Wiederverbindung von Stromkreisen erforderlich ist. Dies ist besonders relevant in der Industrie, wo Wartungsarbeiten oder der Austausch von Komponenten effizient und ohne lange Ausfallzeiten erfolgen müssen. Auch im Bereich der Gebäudetechnik, beispielsweise bei der Anbindung von Beleuchtungssystemen, Lüftungsanlagen oder Steuerungskomponenten, spielt die schnelle und zuverlässige Steckverbindung ihre Stärken aus. Die Schutzart, die im gesteckten Zustand in Verbindung mit geeigneten Gegenstücken erreicht werden kann, ermöglicht den Einsatz auch in Umgebungen, die nicht extremen Staub- oder Wassereinwirkungen ausgesetzt sind, aber dennoch einen gewissen Schutz erfordern.
Das WINSTA® MIDI System: Ein durchdachtes Konzept für die Elektroinstallation
Die WINSTA® MIDI Serie von WAGO ist weit mehr als nur eine Sammlung von Steckverbindern. Es handelt sich um ein modulares System, das darauf ausgelegt ist, die Verdrahtung in Schaltschränken und Installationen zu vereinfachen und zu standardisieren. Durch die konsequente Anwendung von Steckverbindern anstelle von klemmtechnischen Lösungen, wird die Montagezeit drastisch reduziert und die Möglichkeit von Verdrahtungsfehlern auf ein Minimum gesenkt. Der 770-733 Stecker ist ein zentraler Bestandteil dieses Systems. Seine Kompatibilität mit anderen WINSTA® MIDI Komponenten ermöglicht eine nahtlose Integration in bestehende und zukünftige Installationen. Die Farbcodierung und die eindeutige Polung unterstützen eine fehlerfreie und schnelle Installation, was Planern und Installateuren gleichermaßen zugutekommt. Dieses durchdachte System trägt maßgeblich zur Effizienzsteigerung und zur Erhöhung der Sicherheit in elektrischen Anlagen bei.
Qualität und Sicherheit nach Industriestandards
WAGO steht für höchste Qualität und Zuverlässigkeit in der elektrischen Verbindungstechnik. Der 770-733 Stecker wird unter strengsten Qualitätskontrollen gefertigt und erfüllt eine Vielzahl internationaler Normen und Zulassungen. Dazu gehören die Bemessungsspannungen und -ströme gemäß IEC-Normen sowie die Verwendung von flammhemmenden Materialien, die den UL 94 V-0 Standard erfüllen. Diese Eigenschaften garantieren nicht nur die Langlebigkeit des Produkts, sondern auch die Sicherheit von Personen und Sachwerten. Die Push-in CAGE CLAMP®-Anschlusstechnik selbst ist ein Garant für dauerhaft gute elektrische Kontakte, die auch bei Vibrationen und Temperaturschwankungen ihre Funktion beibehalten. Dies macht den WAGO 770-733 Stecker zu einer vertrauenswürdigen Wahl für professionelle Elektroinstallationen.
Anwendungsbereiche, die von der Effizienz profitieren
Der Einsatz des WAGO 770-733 – WINSTA® MIDI Steckers ist besonders vorteilhaft in folgenden Bereichen:
- Schaltanlagenbau: Für eine schnelle und modulare Verdrahtung von Komponenten innerhalb von Schaltschränken.
- Gebäudeautomatisierung: Zur einfachen Anbindung von Sensoren, Aktoren und Steuergeräten.
- Industrielle Installationen: Zur Verkabelung von Maschinen und Anlagen, wo Wartung und Flexibilität gefragt sind.
- Beleuchtungstechnik: Zur schnellen und sicheren Anbindung von Leuchten und Lichtmanagementsystemen.
- Verteilungs- und Unterverteilungstechnik: Zur flexiblen und modularen Stromverteilung.
- Retrofitting und Modernisierung: Erleichtert den Austausch und die Nachrüstung bestehender elektrischer Anlagen.
Häufig gestellte Fragen zu WAGO 770-733 – WINSTA® MIDI, Stecker 3-pol, Snap-In
Was ist der Hauptvorteil des Snap-In-Mechanismus im Vergleich zu herkömmlichen Anschlusstechniken?
Der Snap-In-Mechanismus ermöglicht einen werkzeuglosen und sehr schnellen Anschluss der Leiter. Dies reduziert die Montagezeit erheblich und minimiert das Risiko von Installationsfehlern, die bei Schraubverbindungen auftreten können. Die Verbindung ist sofort belastbar und sicher.
Für welche Leiterquerschnitte ist der WAGO 770-733 Stecker geeignet?
Der Stecker ist für eine breite Palette von Leiterquerschnitten ausgelegt. Sowohl massive als auch feindrähtige Leiter können angeschlossen werden. Für flexible Leiter mit Aderendhülse sind Querschnitte von 0,5 mm² bis 4 mm² zulässig. Bei massiven und feindrähtigen Leitern liegt der zulässige Bereich zwischen 0,5 mm² und 2,5 mm².
Kann der WAGO 770-733 Stecker auch in feuchten oder staubigen Umgebungen eingesetzt werden?
Der Stecker selbst bietet im gesteckten Zustand eine Schutzart von IP20. Für höhere Schutzarten, wie z.B. gegen Staub und Strahlwasser, ist die Kombination mit passenden WINSTA® MIDI Gegenstücken erforderlich, die die entsprechende Schutzart bieten.
Welche Rolle spielt die Farbcodierung bei diesem Produkt?
Die Standardfarbe für Geräteanschlüsse ist Grau. Die Farbcodierung ist ein wichtiges Merkmal, das bei der Installation hilft, die Anschlüsse eindeutig zuzuordnen und somit das Risiko von Fehlverdrahtungen zu minimieren. Dies erhöht die Sicherheit und Effizienz der Installation.
Ist das WINSTA® MIDI System von WAGO mit anderen Steckverbindersystemen kompatibel?
Das WINSTA® MIDI System von WAGO ist ein proprietäres System. Die Komponenten innerhalb der WINSTA® MIDI Serie sind untereinander kompatibel, um eine durchgängige und optimierte Installation zu gewährleisten. Eine direkte Kompatibilität mit Steckverbindern anderer Hersteller ist in der Regel nicht gegeben.
Welche Spannungs- und Strombelastbarkeit bietet der Stecker?
Der WAGO 770-733 Stecker ist für eine Bemessungsspannung von 500 V und eine Bemessungsstromstärke von 16 A ausgelegt. Diese Werte machen ihn für eine Vielzahl von Anwendungen in der Elektroinstallation geeignet.
Wie viele Steckzyklen hält die Verbindungstechnik des WAGO 770-733 Steckers aus?
Die Push-in CAGE CLAMP®-Anschlusstechnik und die Steckverbindung sind auf Langlebigkeit ausgelegt. Der Stecker ist für mehr als 200 Steckzyklen spezifiziert, was eine dauerhaft sichere und zuverlässige elektrische Verbindung über die Lebensdauer der Installation gewährleistet.
