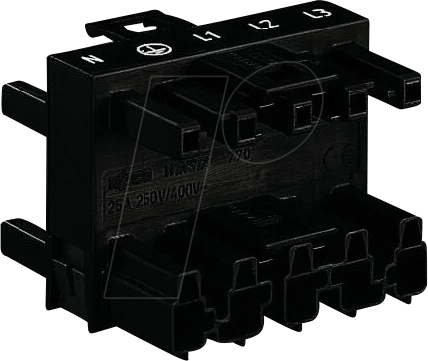

WAGO 770-609 – WINSTA® MIDI Verteiler: Effiziente Stromverteilung für professionelle Installationen
Der WAGO 770-609 WINSTA® MIDI Verteiler ist die definitive Lösung für Elektriker und Planer, die eine zuverlässige, flexible und normkonforme Stromverteilung in anspruchsvollen Umgebungen benötigen. Er adressiert das Problem der komplexen Verdrahtung und der begrenzten Anschlussmöglichkeiten in schaltschrankähnlichen Einbausituationen, wo Standardverteiler an ihre Grenzen stoßen.
Optimierte Anschlussmöglichkeiten und Flexibilität
Der 5-polige, 3-fache Verteiler von WAGO bietet eine signifikant überlegene Anschlussdichte und -vielfalt im Vergleich zu herkömmlichen Lösungen. Statt mehrere einzelne Klemmen oder Verteilerblöcke zu verwenden, vereint dieser kompakte Verteiler die Funktionalität mehrerer Komponenten in einem einzigen, robusten Gehäuse. Dies reduziert nicht nur den Montageaufwand und spart wertvollen Platz im Schaltschrank, sondern minimiert auch die Fehleranfälligkeit bei der Verdrahtung.
Innovative WINSTA® MIDI Technologie für höchsten Komfort
Die Integration der bewährten WAGO CAGE CLAMP® Anschlusstechnik in das WINSTA® MIDI System steht für höchste Zuverlässigkeit und einfache Handhabung. Die werkzeuglose Montage ermöglicht eine schnelle und sichere Verbindung von Leitern, selbst unter schwierigen Bedingungen. Die Push-in-Verbindungstechnologie garantiert einen dauerhaften, vibrationsresistenten Kontakt und reduziert die Installationszeit drastisch. Dies ist ein entscheidender Vorteil gegenüber Schraubklemmen, die regelmäßige Nachzieharbeiten erfordern können und anfälliger für Beschädigungen sind.
Robustheit und Langlebigkeit für professionelle Ansprüche
Die Wahl hochwertiger Materialien und die präzise Verarbeitung garantieren, dass der WAGO 770-609 WINSTA® MIDI Verteiler auch unter extremen Bedingungen eine konstant hohe Leistung erbringt. Seine Beständigkeit gegenüber Umwelteinflüssen und mechanischer Belastung macht ihn zur idealen Komponente für den Einsatz in Industrieanlagen, Gewerbegebäuden und öffentlichen Einrichtungen, wo Ausfallzeiten kostspielig sind.
Sicherheit und Normenkonformität
WAGO Produkte sind bekannt für ihre herausragenden Sicherheitsstandards. Der 770-609 Verteiler erfüllt die relevanten Normen und Vorschriften der Elektrotechnik und bietet somit die Gewissheit einer sicheren und normgerechten Installation. Dies ist insbesondere in sicherheitskritischen Anwendungen von größter Bedeutung.
Technische Spezifikationen und Leistungsmerkmale
Der WAGO 770-609 WINSTA® MIDI Verteiler zeichnet sich durch folgende Merkmale aus:
- Anzahl der Pole: 5-polig, ideal für komplexe Stromkreise mit Neutral-, Schutz- und Phasenleitern.
- Anzahl der Anschlusspunkte: 3-fach, bietet flexible Verteilungsmöglichkeiten für bis zu drei separate Stränge.
- Anschlusstechnik: WAGO CAGE CLAMP® mit Push-in-Verbindung für Leiter von 0,5 mm² bis 2,5 mm² (starr und flexibel ohne Aderendhülse).
- Nennstrom: Bis zu 20 A, geeignet für eine breite Palette von Anwendungen.
- Nennspannung: Bis zu 400 V, kompatibel mit gängigen Netzspannungen.
- Gehäusematerial: Hochwertiger, flammhemmender Kunststoff (Polycarbonat) für maximale Sicherheit und Langlebigkeit.
- Schutzart: IP20 (geschützt gegen Fremdkörper > 12,5 mm), für den Einsatz in geschützten Umgebungen.
- Abmessungen: Kompaktes Design zur Optimierung des Platzbedarfs im Schaltschrank.
Produktmerkmale im Detail
| Merkmal | Beschreibung |
|---|---|
| Konnektivität | 5-polig, 3-fach; ermöglicht die gleichzeitige Verteilung von L1, L2, L3, N und PE auf drei unabhängige Ausgänge. |
| Anschlusssystem | WAGO CAGE CLAMP® Push-in; extrem schnelle und sichere Leiterverbindung ohne Werkzeug, ideal für die schnelle Installation und Wartung. |
| Leiterquerschnitte | Unterstützt eine breite Palette von flexiblen und starren Leitern von 0,5 mm² bis 2,5 mm², was eine hohe Kompatibilität mit verschiedenen Installationen gewährleistet. |
| Gehäuse | Robustes, flammhemmendes Polycarbonat; bietet exzellente elektrische Isolation und mechanische Beständigkeit, geeignet für anspruchsvolle Umgebungsbedingungen. |
| Nennstrom und -spannung | Bis zu 20 A und 400 V; erfüllt die Anforderungen vieler industrieller und gewerblicher Anwendungen. |
| Farbe | Typisch Grau oder Schwarz für eine klare Kennzeichnung und Integration in bestehende Schaltschranklayouts. |
| Montagemöglichkeiten | Vorgebohrte Löcher oder integrierte Befestigungselemente für eine einfache und sichere Montage auf Hutschiene oder Montageplatte. |
| Anwendungsbereiche | Schaltschrankbau, Anlagenbau, Beleuchtungstechnik, Gebäudetechnik, Verteilungsnetze. |
Vorteile der WAGO WINSTA® MIDI Technologie
- Zeitersparnis: Die Push-in-Verbindungstechnik ermöglicht eine bis zu 50% schnellere Installation im Vergleich zu herkömmlichen Klemmen.
- Fehlersicherheit: Keine falsch eingesteckten Leiter oder lockeren Verbindungen durch die eindeutige und sichere Arretierung.
- Platzersparnis: Kompaktes Design und hohe Anschlussdichte reduzieren den Bedarf an zusätzlichem Platz im Schaltschrank erheblich.
- Wartungsfreundlichkeit: Einfache Trennung und Wiederverbindung von Leitern erleichtert Wartungsarbeiten und Änderungen an der Installation.
- Robustheit: Hohe Vibrationsfestigkeit und Beständigkeit gegen Umwelteinflüsse sorgen für eine langanhaltende und zuverlässige Verbindung.
- Normenkonformität: Erfüllt internationale Standards für elektrische Sicherheit und Leistung.
FAQ – Häufig gestellte Fragen zu WAGO 770-609 – WINSTA® MIDI Verteiler, 5-pol, 3-fach
Für welche Anwendungen ist der WAGO 770-609 WINSTA® MIDI Verteiler besonders geeignet?
Der WAGO 770-609 ist ideal für die Stromverteilung in Schaltschränken, Anlagenbau, industriellen Anwendungen, gewerblichen Installationen und überall dort, wo eine schnelle, sichere und flexible Verdrahtung von Nöten ist. Er eignet sich besonders gut für die gleichzeitige Verteilung von Neutral-, Schutz- und drei verschiedenen Phasenleitern.
Welche Leiterquerschnitte können mit diesem Verteiler verbunden werden?
Der Verteiler unterstützt sowohl starre als auch flexible Leiter ohne Aderendhülse im Bereich von 0,5 mm² bis 2,5 mm². Dies deckt eine große Bandbreite gängiger Installationsquerschnitte ab.
Ist die Installation des WAGO 770-609 Verteilers kompliziert?
Nein, die Installation ist durch die integrierte WAGO CAGE CLAMP® Push-in-Technologie denkbar einfach und erfolgt werkzeuglos. Leiter müssen lediglich abisoliert und in die dafür vorgesehenen Öffnungen gesteckt werden.
Welche Sicherheitsstandards erfüllt dieser Verteiler?
Der WAGO 770-609 Verteiler erfüllt relevante internationale Normen für elektrische Sicherheit und Leistung, einschließlich der Schutzart IP20, was ihn für den Einsatz in geschützten Umgebungen wie Schaltschränken qualifiziert.
Was unterscheidet den WINSTA® MIDI Verteiler von herkömmlichen Verteilerlösungen?
Der WINSTA® MIDI Verteiler kombiniert die Vorteile der bewährten WAGO CAGE CLAMP® Technologie mit einer hohen Anschlussdichte in einem kompakten Gehäuse. Dies ermöglicht eine schnellere Installation, spart Platz und erhöht die Zuverlässigkeit im Vergleich zu traditionellen Klemmleisten oder Verteilerblöcken.
Benötige ich spezielles Werkzeug für die Installation?
Für die eigentliche Verbindung der Leiter mittels der Push-in-Technik ist kein spezielles Werkzeug erforderlich. Lediglich zum Abisolieren der Leiter wird ein Abisolierwerkzeug benötigt.
Ist der Verteiler für den Einsatz in feuchten oder staubigen Umgebungen geeignet?
Der Verteiler hat die Schutzart IP20, was bedeutet, dass er vor festen Fremdkörpern mit einem Durchmesser von mehr als 12,5 mm geschützt ist, aber nicht vor Wasser. Für feuchte oder staubige Umgebungen sind spezielle, höher geschützte Verteilerlösungen oder geeignete Gehäuse erforderlich.
