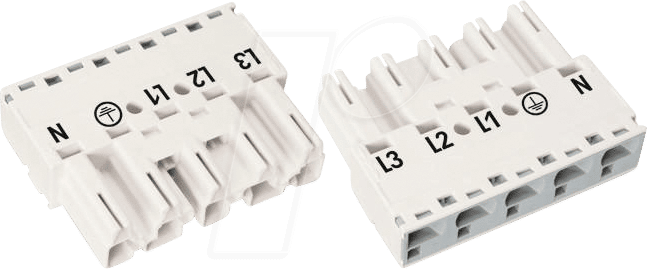

Maximale Anschlussflexibilität und Sicherheit in der Elektroinstallation: WAGO 770-435 – Der WINSTA® MIDI Stecker
Für Elektrofachkräfte und Planer, die auf eine zuverlässige und effiziente elektrische Verbindungslösung angewiesen sind, bietet der WAGO 770-435 WINSTA® MIDI Stecker ohne Zugentlastung die ideale Antwort. Dieses präzise gefertigte Anschlussmodul löst das Problem der zeitaufwendigen und potenziell fehleranfälligen Verdrahtung, indem es eine sichere und werkzeuglose Steckverbindung für bis zu fünf Leiter ermöglicht. Ingenieure, Gebäudemanager und Anlagenbauer vertrauen auf diese Lösung, um komplexe elektrische Systeme schnell, sicher und normgerecht zu realisieren.
Die Überlegenheit des WAGO 770-435: Innovation trifft auf Zuverlässigkeit
Der WAGO 770-435 WINSTA® MIDI Stecker hebt sich von herkömmlichen Anschlussmethoden durch seine integrierte CAGE CLAMP® Verbindungstechnik ab. Diese Technologie garantiert eine dauerhaft sichere und vibrationsfeste Verbindung, die unabhängig von äußeren Einflüssen wie Vibrationen oder Temperaturschwankungen Bestand hat. Im Gegensatz zu Schraubverbindungen, die mit der Zeit lockerer werden und eine regelmäßige Wartung erfordern, bietet die CAGE CLAMP® Technologie eine einmalige Installation mit permanenter Leitungsaufnahme. Die standardisierte WINSTA® MIDI Bauform sorgt zudem für maximale Kompatibilität und einfache Integration in bestehende Infrastrukturen, was die Planungs- und Montagezeit signifikant reduziert.
Präzision in jeder Verbindung: Technische Exzellenz des WAGO 770-435
Das Herzstück des WAGO 770-435 ist die herausragende Konstruktion, die auf Langlebigkeit und Funktionalität ausgelegt ist. Die 5-polige Ausführung ermöglicht die gleichzeitige Verbindung von Neutralleiter, Phase(n) sowie Schutz- und Steuerleitern in einem einzigen Modul. Dies optimiert die Verdrahtung und reduziert die Anzahl der benötigten Komponenten in Schaltschränken und Verteilern. Die kompakte Bauform mit integrierter Stecker- und Buchsenfunktion erlaubt eine flexible Konfiguration von Leitungsführungen, sei es in der Gebäudeautomation, der industriellen Steuerungstechnik oder der Beleuchtungsinstallation.
Anwendungsbereiche: Wo Zuverlässigkeit entscheidend ist
Der WAGO 770-435 WINSTA® MIDI Stecker findet breite Anwendung in vielfältigen Sektoren, wo eine sichere und effiziente Stromübertragung unabdingbar ist:
- Gebäudeautomation (Smart Home & Gebäudeleittechnik): Zur schnellen und sicheren Verbindung von Sensoren, Aktoren, Beleuchtungssystemen und Bussystemen.
- Industrielle Automatisierung: In Maschinensteuerungen, Produktionsanlagen und Robotertechnik für zuverlässige Verbindungen unter anspruchsvollen Bedingungen.
- Beleuchtungstechnik: Für die flexible und wartungsarme Verkabelung von LED-Bändern, Traversen und komplexen Lichtinstallationen in Messebau, Eventtechnik und Architekturbeleuchtung.
- Verteilerbau und Schaltschrankverdrahtung: Zur Platz sparenden und normgerechten Anbindung von Komponenten.
- Service und Wartung: Ermöglicht schnelle Austauschbarkeit von Komponenten ohne aufwendige Demontage von Verdrahtungen.
Die Vorteile auf einen Blick: Warum WAGO die klare Wahl ist
- Werkzeuglose Installation: Die bewährte CAGE CLAMP® Technologie ermöglicht schnelles und sicheres Anschließen von Drähten ohne Spezialwerkzeug.
- Vibrationsfeste Verbindungen: Dauerhaft sichere Kontakte, die auch unter starken mechanischen Belastungen stabil bleiben.
- Hohe Strombelastbarkeit: Ausgelegt für effiziente Stromübertragung gemäß den geltenden Normen.
- Kompakte Bauform: Platzersparnis im Schaltschrank und bei der Leitungsführung.
- Reduzierte Fehleranfälligkeit: Klare Kodierung und steckbare Verbindungen minimieren Verwechslungs- und Montagefehler.
- Wirtschaftlichkeit: Reduzierte Montagezeit und geringere Wartungskosten führen zu einer verbesserten Gesamtwirtschaftlichkeit.
- Hohe Flexibilität: Ideal für modulare Systeme und nachträgliche Erweiterungen.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Steckverbinder, WINSTA® MIDI Serie |
| Polzahl | 5-polig |
| Leiteranschluss | CAGE CLAMP® Verbindungstechnik |
| Max. Leiterquerschnitt (starr) | 2,5 mm² |
| Max. Leiterquerschnitt (flexibel mit Isolierhülse) | 2,5 mm² |
| Nennspannung | 400 V |
| Nennstrom | 20 A |
| Schutzart (bei gestecktem Zustand) | IP20 (abhängig von Anwendung und Gehäuse) |
| Farbe | Grau (Standard für diese Baureihe, für klare Kennzeichnung) |
| Material der Kontakte | Kupferlegierung, verzinnt (für optimale Leitfähigkeit und Korrosionsbeständigkeit) |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff (UL 94 V-0 klassifiziert für erhöhte Brandschutzsicherheit) |
| Einsatztemperatur | -25 °C bis +85 °C (typischer Bereich, spezifische Daten je nach Modellvariante) |
| Besonderheit | Ohne integrierte Zugentlastung (für spezifische Installationsanforderungen, Zugentlastung extern zu realisieren) |
Technische Spezifikationen im Überblick
Der WAGO 770-435 zeichnet sich durch seine robusten technischen Spezifikationen aus, die ihn für anspruchsvolle Umgebungen prädestinieren. Mit einer Nennspannung von 400 V und einem Nennstrom von 20 A ist dieser Stecker bestens gerüstet, um auch höhere Leistungsanforderungen zu erfüllen. Die Möglichkeit, sowohl starre als auch flexible Leiter mit Querschnitten bis zu 2,5 mm² über die innovative CAGE CLAMP® Technologie anzuschließen, bietet maximale Flexibilität bei der Installation. Die verwendeten Materialien, wie die verzinnte Kupferlegierung für die Kontakte und der flammhemmende Kunststoff für das Gehäuse, garantieren nicht nur eine hervorragende elektrische Leitfähigkeit und Korrosionsbeständigkeit, sondern auch eine erhöhte Sicherheit durch Brandhemmung nach UL 94 V-0.
Die WINSTA® MIDI Bauform: Ein Standard für Effizienz
Die WINSTA® MIDI Bauform steht für ein durchgängiges Steckverbinder-System, das in der Elektroinstallation Maßstäbe setzt. Die kompakten Abmessungen und die eindeutige Kodierung der Stecker und Buchsen minimieren das Risiko von Fehlanschlüssen und beschleunigen den Montageprozess erheblich. Der 770-435 fügt sich nahtlos in dieses System ein und ermöglicht durch seine 5-polige Konfiguration eine strukturierte und übersichtliche Verdrahtung, was besonders in komplexen Anlagen von unschätzbarem Wert ist. Die Möglichkeit, die Zugentlastung separat zu realisieren, erlaubt eine Anpassung an spezifische installationsbedingte Anforderungen, wo beispielsweise Kabelverschraubungen oder andere Befestigungsmethoden erforderlich sind.
FAQ – Häufig gestellte Fragen zu WAGO 770-435 – WINSTA® MIDI Stecker, 5-pol, ohne Zugentlastung
Ist der WAGO 770-435 auch für nicht-leitende Materialien geeignet?
Nein, der WAGO 770-435 Stecker ist primär für die elektrische Verbindung von leitenden Drähten konzipiert. Die Hauptfunktion liegt in der sicheren und effizienten Übertragung elektrischer Energie und Signale.
Welche Arten von Leitern kann ich mit dem WAGO 770-435 verbinden?
Sie können sowohl starre als auch flexible Leiter mit dem WAGO 770-435 verbinden. Für flexible Leiter wird empfohlen, Isolierhülsen zu verwenden, um einen sicheren Anschluss zu gewährleisten.
Warum wird auf eine separate Zugentlastung verwiesen?
Die Angabe „ohne Zugentlastung“ bedeutet, dass das Modul selbst keine integrierte mechanische Befestigung für das Kabel vorsieht, die verhindert, dass Zugkräfte direkt auf die elektrischen Kontakte wirken. Die Zugentlastung muss extern durch geeignete Maßnahmen wie Kabelverschraubungen oder Klemmen am Gehäuse oder der Installation sichergestellt werden, um die mechanische Belastung der Anschlussklemmen zu vermeiden.
Ist der WAGO 770-435 für den Außeneinsatz geeignet?
Der WAGO 770-435 Stecker hat standardmäßig die Schutzart IP20, was bedeutet, dass er vor Fremdkörpern größer als 12,5 mm und nicht vor Wasser geschützt ist. Für den Außeneinsatz oder in Umgebungen mit hoher Feuchtigkeit sind separate Schutzmaßnahmen oder Steckverbinder mit höherer Schutzart (z.B. IP67) erforderlich.
Wie viele Verbindungen kann ich gleichzeitig mit dem 5-poligen Stecker herstellen?
Der 5-polige Stecker ermöglicht die gleichzeitige Verbindung von fünf individuellen Leitern. Dies ist ideal für Anwendungen, die Neutralleiter, drei Phasen (in Drehstromsystemen), Schutzleiter und möglicherweise einen Steuerleiter erfordern.
Welche maximalen Strom- und Spannungsbelastungen darf der Stecker erfahren?
Der WAGO 770-435 ist für eine Nennspannung von 400 V und einen Nennstrom von 20 A ausgelegt. Diese Werte sollten bei der Planung Ihrer elektrischen Installation unbedingt berücksichtigt werden, um eine sichere und normgerechte Anwendung zu gewährleisten.
Bietet WAGO auch passende Gegenstücke und Zubehör für den 770-435 an?
Ja, WAGO bietet ein umfassendes Sortiment an Zubehör für die WINSTA® MIDI Serie an, einschließlich passender Buchsen, Gehäusen und diverser Komponenten zur Kabelkonfektionierung, um eine vollständige und integrierte Lösung zu ermöglichen.
