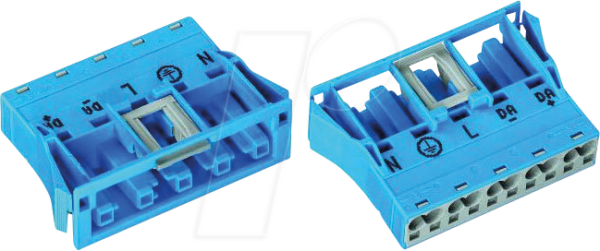

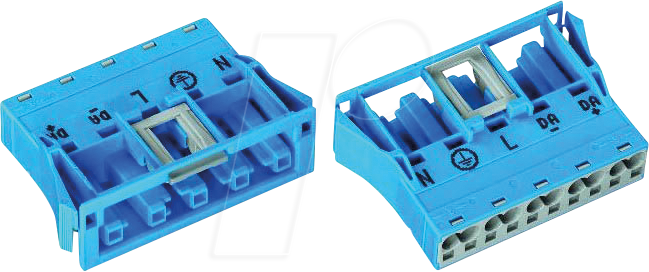

Optimale Verdrahtung für anspruchsvolle Installationen: WAGO 770-2105 – WINSTA® MIDI Buchse 5-polig
Die WAGO 770-2105 WINSTA® MIDI Buchse 5-polig ist die ideale Lösung für Elektrofachkräfte und Planer, die eine sichere, schnelle und flexible Steckverbindung für vielfältige Elektroinstallationen benötigen. Sie adressiert den Bedarf an normgerechten und zeitsparenden Anschlussmöglichkeiten in Gewerbe-, Industrie- und anspruchsvollen Wohngebäuden, wo herkömmliche Verdrahtungsmethoden an ihre Grenzen stoßen.
Präzision und Sicherheit durch fortschrittliche WAGO Technologie
Die WAGO 770-2105 repräsentiert die nächste Generation in der Steckverbindungstechnik. Durch den Einsatz der bewährten und patentierten CAGE CLAMP®-Anschlusstechnik garantiert sie dauerhaft sichere und zuverlässige Kontakte, selbst unter extremen Bedingungen wie Vibrationen oder Temperaturschwankungen. Dies minimiert das Risiko von Ausfällen und erhöht die Lebensdauer der elektrischen Anlage signifikant. Im Vergleich zu traditionellen Schraubklemmen oder Lüsterklemmen bietet die WINSTA® MIDI Serie eine deutlich höhere Zuverlässigkeit und ist montagefreundlicher.
Leistungsmerkmale und technische Vorteile
Die 5-polige Ausführung der WAGO 770-2105 Buchse ermöglicht die gleichzeitige Verbindung von Stromversorgung, Steuer- und Signaladern, was sie besonders vielseitig einsetzbar macht. Das integrierte Snap-In-Design sorgt für eine schnelle und sichere Montage ohne Werkzeug, was die Installationszeit erheblich verkürzt und die Fehleranfälligkeit reduziert. Die kompakte Bauweise und die hohe Kontaktdichte machen sie zur ersten Wahl für Installationen mit begrenztem Platzangebot.
- Werkzeuglose Montage: Schnelles und einfaches Einrasten ohne Schraubwerkzeuge spart Zeit und reduziert Montagefehler.
- Hohe Kontaktsicherheit: Die CAGE CLAMP®-Anschlusstechnik gewährleistet dauerhaft festen und vibrationsresistenten Kontakt.
- Flexibilität durch 5 Pole: Ermöglicht die gleichzeitige Führung von Strom-, Steuer- und/oder Datenleitungen in einer einzigen Verbindung.
- Platzsparendes Design: Kompakte Abmessungen ideal für Schaltschränke und installationsintensive Bereiche.
- Klar definierte Polung: Verhindert Fehlanschlüsse und erhöht die Sicherheit der Installation.
- Erfüllt höchste Industriestandards: Konformität mit relevanten Normen für elektrische Installationen.
- Widerstandsfähiges Material: Gefertigt aus hochwertigen Kunststoffen für Langlebigkeit und Beständigkeit gegen Umwelteinflüsse.
Hervorragende Materialqualität und Konstruktion
Die WAGO 770-2105 Buchse ist aus einem robusten und flammwidrigen Isolierkunststoff gefertigt, der auch unter anspruchsvollen Umgebungsbedingungen Stabilität und Sicherheit gewährleistet. Die Leiter der CAGE CLAMP®-Federklemmen bestehen aus einer hochleitfähigen Kupferlegierung, die für eine optimale Stromübertragung sorgt und Korrosion widersteht. Die Konstruktion ist auf eine lange Lebensdauer und zuverlässige Funktion über viele Betriebszyklen ausgelegt.
Anwendungsbereiche und Einsatzmöglichkeiten
Die WINSTA® MIDI Serie, und damit auch die 770-2105 Buchse, findet breite Anwendung in:
- Gebäudetechnik: Beleuchtungsinstallationen, dezentrale Versorgungen, Smart-Home-Systeme.
- Industrielle Automatisierung: Anschluss von Sensoren, Aktoren und Steuergeräten in Produktionsanlagen.
- Veranstaltungstechnik: Flexible und schnelle Stromverteilung bei Messen, Konzerten und Events.
- Schaltschrankbau: Effiziente und übersichtliche Verdrahtung in komplexen Systemen.
- Maschinenbau: Zuverlässiger Anschluss von Aggregatekomponenten.
- Erneuerbare Energien: Installationen in Solar- und Windkraftanlagen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | WINSTA® MIDI Buchse |
| Polzahl | 5-polig |
| Anschlusstechnik | CAGE CLAMP® |
| Montage | Snap-In (werkzeuglos) |
| Nennspannung | Bis 400 V (produktabhängig, bitte spezifische Zulassungen prüfen) |
| Nennstrom | Bis 20 A (produktabhängig, bitte spezifische Zulassungen prüfen) |
| Leiterquerschnitt (flexibel) | 0,5 mm² bis 4 mm² |
| Leiterquerschnitt (starr) | 0,5 mm² bis 4 mm² |
| Isolierstoff | Flammhemmendes Polyamid (PA) |
| Farbe | Schwarz (typisch, zur eindeutigen Kennzeichnung) |
| Schutzart | IP20 (ungeschützt gegen Staub und Wasser bei gestecktem Zustand) |
| Temperaturbereich | –25 °C bis +85 °C (langfristig) |
| Zulassungen | VDE, UL, CSA (entsprechend der spezifischen Produktvariante) |
| Vibrationsfestigkeit | Sehr hoch durch Federkraftklemme |
| Wiederstandsfähigkeit gegenüber chemischen Einflüssen | Gut beständig gegen Öle und Lösungsmittel |
Konstruktionsmerkmale für maximale Effizienz
Die WAGO 770-2105 Buchse zeichnet sich durch eine intelligente Konstruktion aus, die sowohl die Sicherheit als auch die Effizienz bei der Installation maximiert. Die Schnappverriegelung des Gehäuses gewährleistet eine feste und sichere Verbindung, die auch bei mechanischer Belastung Bestand hat. Die interne Kontaktierung ist so konzipiert, dass sie Querschnittsschwankungen von Leitern bis zu einem gewissen Grad toleriert und gleichzeitig einen niederohmigen Übergang sicherstellt. Die farbliche Kennzeichnung der Stecker und Buchsen, wie sie bei WINSTA® MIDI üblich ist, minimiert das Risiko von Fehlverbindungen und erleichtert die Identifikation in komplexen Verdrahtungssystemen.
Innovation durch Materialwahl und Designoptimierung
Das Gehäusematerial, typischerweise ein widerstandsfähiges Polyamid, ist nicht nur robust und schlagfest, sondern auch selbstverlöschend, was die Brandschutzanforderungen erfüllt. Die interne Mechanik der CAGE CLAMP®-Federkraftklemme ist aus korrosionsbeständigen Materialien gefertigt, die eine dauerhafte elektrische Leitfähigkeit gewährleisten. Die 5-polige Ausführung erlaubt eine gleichzeitige Durchführung von mehreren Stromkreisen oder Kommunikationsleitungen, was die Anzahl der benötigten Steckverbindungen reduziert und somit zu einer kompakteren und übersichtlicheren Installation führt.
Unterschiede zu Standardanschlüssen
Im Gegensatz zu herkömmlichen Schraubklemmen, die ein Nachziehen der Schrauben erfordern können, um die Klemmkraft aufrechtzuerhalten, bietet die CAGE CLAMP®-Technologie eine selbstnachstellende Klemmkraft. Dies eliminiert das Problem von lockeren Verbindungen durch thermische Ausdehnung und Kontraktion, die oft zu einer erhöhten Übergangswiderstand und potenziellen Bränden führen können. Die werkzeuglose Montage der WAGO 770-2105 ist zudem signifikant schneller und weniger fehleranfällig als das manuelle Verschrauben von Litzen oder eindrähtigen Leitern.
Wichtigkeit der 5-poligen Konfiguration
Die 5-polige Ausführung der WAGO 770-2105 Buchse ist ein entscheidender Vorteil für moderne elektrische Installationen. Sie ermöglicht die gleichzeitige Führung von:
- Phase 1, Phase 2, Phase 3, Neutralleiter und Schutzleiter für Drehstromanwendungen.
- Zwei unabhängigen Stromversorgungen oder ein Stromkreis plus Steuerleitungen.
- Stromversorgung und verschiedenen Datensignalen in einer einzigen, sicheren Verbindung.
Diese Flexibilität reduziert den Verkabelungsaufwand und vereinfacht die Installation und Wartung erheblich.
Qualitätsstandards und Zulassungen
Die WAGO 770-2105 erfüllt strenge internationale Qualitäts- und Sicherheitsstandards. Zulassungen wie VDE, UL und CSA bestätigen die Zuverlässigkeit und Sicherheit des Produkts für den Einsatz in verschiedensten Märkten und Anwendungen. Diese Zertifizierungen sind ein wichtiger Indikator für die Robustheit und Leistungsfähigkeit der Steckverbindung.
FAQ – Häufig gestellte Fragen zu WAGO 770-2105 – WINSTA® MIDI, Buchse 5-polig
Ist die WAGO 770-2105 Buchse für den Einsatz in feuchten Umgebungen geeignet?
Die WAGO 770-2105 Buchse besitzt die Schutzart IP20. Dies bedeutet, dass sie vor festen Fremdkörpern mit einem Durchmesser größer als 12,5 mm geschützt ist, aber keinen Schutz vor Wasser bietet. Für feuchte Umgebungen sind spezielle Steckverbinder mit höherer Schutzart erforderlich. Die Integrität der Verbindung im gesteckten Zustand ist jedoch robust.
Welche Arten von Leitern kann ich mit der WAGO 770-2105 verbinden?
Die WAGO 770-2105 Buchse ist für die Aufnahme von sowohl eindrähtigen als auch feindrähtigen Leitern geeignet. Der zulässige Leiterquerschnitt liegt im Bereich von 0,5 mm² bis 4 mm², sowohl für massive als auch für flexible Leiter.
Ist die Installation der WAGO 770-2105 werkzeuglos möglich?
Ja, die Montage der WAGO 770-2105 ist dank des integrierten Snap-In-Systems vollständig werkzeuglos. Die Verbindung wird durch einfaches Eindrücken des Steckers hergestellt.
Wie gewährleistet die WAGO 770-2105 eine sichere und dauerhafte Verbindung?
Die Sicherheit und Dauerhaftigkeit der Verbindung wird durch die patentierte CAGE CLAMP®-Federkraftklemme gewährleistet. Diese Technologie sorgt für einen konstanten Anpressdruck, der sich automatisch an Leiterquerschnittsschwankungen anpasst und auch bei Vibrationen oder Temperaturschwankungen eine feste Verbindung aufrechterhält.
Kann die WAGO 770-2105 für verschiedene Spannungsarten verwendet werden?
Die WAGO 770-2105 ist für eine Nennspannung von bis zu 400 V ausgelegt, was sie für den Einsatz in diversen Stromversorgungsanwendungen, einschließlich Drehstrom, qualifiziert. Es ist jedoch stets die spezifische Produktvariante und deren Zulassungen zu beachten.
Was bedeutet die 5-polige Konfiguration für meine Installation?
Die 5-polige Ausführung ermöglicht die gleichzeitige Zuführung von fünf Leitern, was für Anwendungen wie Drehstrom (3 Phasen + Neutralleiter + Schutzleiter) oder die Kombination von Stromversorgung und Steuer- oder Datenleitungen ideal ist. Dies reduziert die Anzahl benötigter Steckverbindungen und vereinfacht die Verdrahtung.
Wie unterscheidet sich die WINSTA® MIDI Serie von anderen Steckverbindersystemen?
Die WINSTA® MIDI Serie zeichnet sich durch ihre hohe Flexibilität, schnelle werkzeuglose Montage, extreme Zuverlässigkeit durch die CAGE CLAMP®-Technik und eine kompakte Bauweise aus. Sie ist speziell für professionelle Elektroinstallationen konzipiert und bietet eine höhere Sicherheit und Effizienz als viele traditionelle Verbindungsmethoden.
