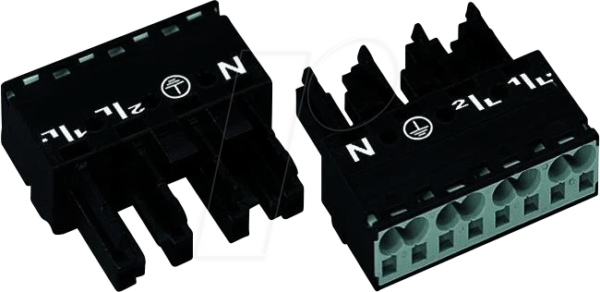

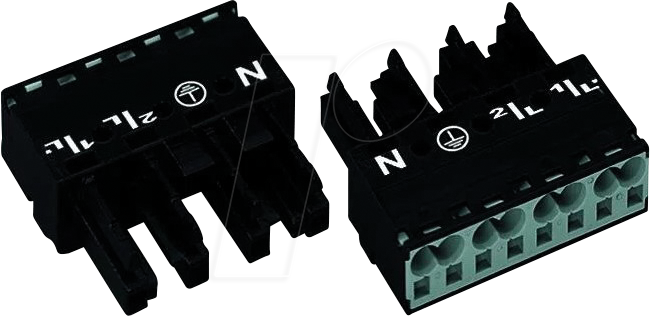

Optimale elektrische Verbindungen für anspruchsvolle Installationen: WAGO 770-204 – WINSTA® MIDI, Buchse 4-pol, ohne Zugentlastungsgehäuse
Für Elektrofachkräfte und Systemintegratoren, die eine zuverlässige, sichere und effiziente Lösung zur Verkabelung von Maschinen, Anlagen und Beleuchtungssystemen suchen, bietet die WAGO 770-204 Buchse eine überlegene Alternative zu herkömmlichen Verdrahtungsmethoden. Dieses Produkt minimiert Fehlerquellen, beschleunigt Installationsprozesse und gewährleistet eine dauerhaft stabile elektrische Verbindung.
Revolutionäre Steckverbindungstechnik für professionelle Anwendungen
Die WAGO 770-204 Buchse, Teil des WINSTA® MIDI Steckverbindersystems, steht für die Weiterentwicklung der elektrischen Installationstechnik. Konzipiert für höchste Ansprüche an Sicherheit, Flexibilität und Zeitersparnis, ermöglicht sie eine schnelle und werkzeuglose Montage, die herkömmliche Klemm- oder Lötverbindungen in vielen Anwendungsbereichen obsolet macht. Das innovative Federkraftanschluss-Prinzip von WAGO garantiert eine dauerhaft sichere und wartungsfreie Verbindung, selbst unter extremen Umgebungsbedingungen.
Die Vorteile der WAGO 770-204 im Überblick
- Werkzeuglose Montage: Schnelle und einfache Installation ohne spezielle Werkzeuge, reduziert Montagezeit und -kosten erheblich.
- Sichere und zuverlässige Verbindung: Die Federklemmen sorgen für eine konstante Anpresskraft, die Vibrationen und Temperaturschwankungen standhält und so einen sicheren Stromfluss gewährleistet.
- Hohe Strombelastbarkeit: Ausgelegt für anspruchsvolle Anwendungen mit einer Nennstromstärke von bis zu 16 A, was eine breite Einsatzmöglichkeit in verschiedenen Stromkreisen eröffnet.
- Kompaktes Design: Die Buchse ist trotz ihrer Leistungsfähigkeit platzsparend konzipiert und fügt sich nahtlos in bestehende Verteilerkästen und Gehäuse ein.
- Standardisierte Schnittstelle: Kompatibel mit dem WINSTA® MIDI System, was eine einfache Integration in bestehende oder neue Installationen ermöglicht und eine hohe Flexibilität bietet.
- Fehlervermeidung durch Farbcodierung und mechanische Kodierung: Reduziert das Risiko von Fehlverdrahtungen und stellt die korrekte Verbindung der Pole sicher.
- Robustheit und Langlebigkeit: Hergestellt aus hochwertigen Materialien, die eine lange Lebensdauer und Beständigkeit gegen mechanische Belastungen und chemische Einflüsse gewährleisten.
Technische Spezifikationen und Materialität
Die WAGO 770-204 ist ein Paradebeispiel für Präzisionstechnik. Die Buchse ist für eine Nennspannung von 400 V ausgelegt und unterstützt eine Nennstromstärke von 16 A, was sie für eine Vielzahl von Anwendungen qualifiziert. Der Leiterquerschnitt, der angeschlossen werden kann, reicht von 0,5 mm² bis 2,5 mm² bei massivem und feinstdrähtigem Leiter ohne oder mit Aderendhülse. Die Schutzart IP20 (unmontiert) bzw. IP65 (wenn im entsprechenden Gehäuse verbaut) garantiert Schutz gegen feste Fremdkörper ab 12,5 mm Durchmesser, wobei die Abdichtung im montierten Zustand eine wesentliche Rolle spielt. Die eingesetzten Gehäusematerialien sind typischerweise Polycarbonat oder Polyamid, bekannt für ihre hohe mechanische Festigkeit, Flammwidrigkeit (gemäß UL 94 V-0) und exzellente elektrische Isolationseigenschaften.
| Merkmal | Details |
|---|---|
| Produkttyp | Steckverbinder-Buchse |
| Serie | WINSTA® MIDI |
| Artikelnummer | 770-204 |
| Polanzahl | 4-polig |
| Zugentlastungsgehäuse | Ohne (separat erhältlich oder nicht erforderlich bei fixer Montage) |
| Nennspannung | 400 V |
| Nennstrom | 16 A |
| Anschlussart | Federkraftanschluss (CAGE CLAMP®) |
| Leiterquerschnitt (flexibel/starr) | 0,5 – 2,5 mm² |
| Material Gehäuse | Hochwertiger Kunststoff (typ. Polyamid/Polycarbonat), halogenfrei, UV-beständig |
| Farbe | Schwarz (oder nach Systemstandard für eindeutige Zuordnung) |
| Schutzart (unmontiert/montiert) | IP20 / IP65 (je nach Konfiguration und Gehäuse) |
| Umgebungstemperatur | -20 °C bis +40 °C (typisch, detaillierte Spezifikation beachten) |
| Zulassungen | CE, UL, VDE (gemäß Normen und Standards) |
| Einsatzbereiche | Maschinenbau, Anlagenbau, Gebäudeinstallation, Beleuchtungstechnik, maritime Anwendungen |
Konstruktionsmerkmale und Anwendungsbereiche
Die WAGO 770-204 zeichnet sich durch ihre durchdachte Konstruktion aus, die auf maximale Effizienz und Sicherheit abzielt. Ohne separates Zugentlastungsgehäuse ist diese Buchse ideal für Anwendungen, bei denen die Kabel fest fixiert sind oder die Zugentlastung durch ein externes Element realisiert wird. Die 4-polige Ausführung ermöglicht die gleichzeitige Anbindung von Neutralleiter, Phase(n) und Schutzleiter, was in vielen elektrischen Systemen essenziell ist. Die Farbcodierung des Stecksystems, wie sie oft bei WINSTA® der Fall ist, unterstützt die intuitive und fehlerfreie Montage. Die eingesetzten Materialien sind nicht nur elektrisch isolierend, sondern auch robust gegenüber mechanischen Einwirkungen und chemischen Substanzen, die in industriellen Umgebungen vorkommen können.
Die Einsatzmöglichkeiten sind vielfältig:
- Maschinen- und Anlagenbau: Zur schnellen und zuverlässigen Verkabelung von Maschinenkomponenten, Steuerungen und Stromversorgungen. Die Möglichkeit, im laufenden Betrieb oder bei Wartungsarbeiten Verbindungen sicher zu trennen und wiederherzustellen, ist ein entscheidender Vorteil.
- Gebäudeinstallation: Insbesondere in modernen Büro- und Industriebauten, wo flexible und demontierbare Elektroinstallationen gefordert sind, beispielsweise bei flexibler Bürobeschaltung oder der Installation von Beleuchtungssystemen.
- Beleuchtungstechnik: Zur einfachen und sicheren Anbindung von Leuchten und Lichtsystemen, wodurch sich Montagezeiten drastisch reduzieren lassen.
- Schaltschrankbau: Die kompakte Bauform und die hohe Leistungsfähigkeit machen die 770-204 zur idealen Lösung für den Verdrahtung von Komponenten in Schaltschränken.
- Event- und Bühnentechnik: Wo schnelle Auf- und Abbaubarkeit sowie höchste Zuverlässigkeit unter mobilen Bedingungen gefragt sind.
Die Überlegenheit gegenüber herkömmlichen Lösungen
Im direkten Vergleich zu traditionellen Verdrahtungsmethoden wie Lüsterklemmen, Schraubklemmen oder gar Lötverbindungen bietet die WAGO 770-204 deutliche Vorteile. Lüsterklemmen können durch Vibrationen oder thermische Belastungen ihre Klemmkraft verlieren, was zu schlechten Kontakten und potenziellen Brandgefahren führt. Schraubklemmen erfordern regelmäßige Nachkontrollen und sind anfälliger für Korrosion. Lötverbindungen sind zwar dauerhaft, aber unflexibel und erfordern Fachkenntnisse und Werkzeug. Die CAGE CLAMP®-Technologie von WAGO eliminiert diese Nachteile. Die Federkraft ist unabhängig von der Installation und passt sich selbstständig an unterschiedliche Leiterquerschnitte an. Dies führt zu einer konstant sicheren Verbindung über die gesamte Lebensdauer der Installation, ohne dass regelmäßige Wartung erforderlich ist.
Häufig gestellte Fragen (FAQ)
Was ist der Hauptvorteil der WAGO 770-204 gegenüber herkömmlichen Anschlussmethoden?
Der Hauptvorteil liegt in der werkzeuglosen Montage und der dauerhaft sicheren Federkraftverbindung, die Vibrationen und Temperaturschwankungen standhält. Dies reduziert Installationszeit, minimiert Fehler und erhöht die Zuverlässigkeit der elektrischen Verbindung erheblich.
Für welche Leiterquerschnitte ist die Buchse 770-204 geeignet?
Die Buchse ist für massive und feinstdrähtige Leiter mit oder ohne Aderendhülse im Querschnittsbereich von 0,5 mm² bis 2,5 mm² ausgelegt.
Ist die WAGO 770-204 für den Einsatz in feuchten oder staubigen Umgebungen geeignet?
In ihrer Grundform hat die Buchse die Schutzart IP20. Bei der Verwendung des passenden WINSTA® MIDI Gehäuses kann jedoch die Schutzart IP65 erreicht werden, was sie für den Einsatz in staubigen und vor Strahlwasser geschützten Umgebungen qualifiziert.
Welche Rolle spielt die fehlende Zugentlastung bei diesem Modell?
Die Ausführung ohne eigenes Zugentlastungsgehäuse ist vorgesehen für Installationen, bei denen die Kabeldurchführung extern fixiert ist oder eine separate Zugentlastungseinheit verwendet wird. Dies ermöglicht kompaktere Installationen, wenn die mechanische Belastung anderweitig abgedeckt ist.
Wie wird die Farbcodierung des WINSTA® MIDI Systems genutzt?
WINSTA® MIDI verwendet oft eine Farbkodierung, um die eindeutige Zuordnung von Steckverbindern zu bestimmten Funktionen oder Stromkreisen zu erleichtern. Dies minimiert das Risiko von Fehlverdrahtungen und unterstützt die schnelle Identifizierung von Komponenten im Feld.
Ist das WINSTA® MIDI Steckverbindersystem mit anderen WAGO Systemen kompatibel?
WINSTA® MIDI ist ein spezifisches System innerhalb des WAGO Portfolios. Während die Technologie der Federkraftanschlüsse in vielen WAGO Produkten zum Einsatz kommt, sind die Steckgesichter und Gehäuse von WINSTA® MIDI so konzipiert, dass sie eine systemgebundene, fehlersichere Verbindung gewährleisten.
Welche Zulassungen und Normen erfüllt die WAGO 770-204?
Die WAGO 770-204 erfüllt in der Regel wichtige internationale Normen wie VDE, UL und CE, was ihre Konformität mit den geltenden Sicherheitsvorschriften und Qualitätsstandards für elektrische Komponenten bestätigt.
