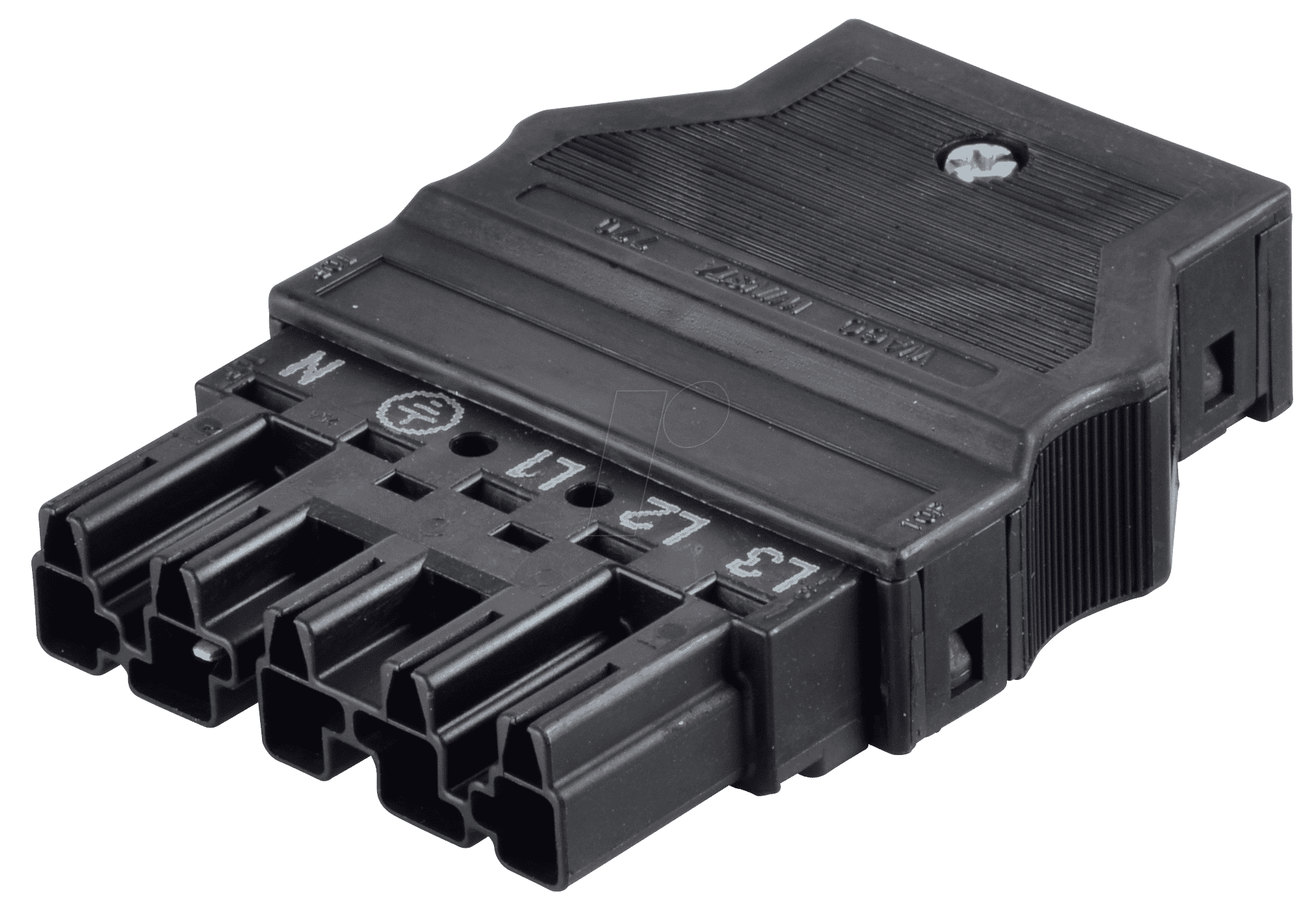

WAGO 770-115 – WINSTA® MIDI Stecker 5-polig mit Zugentlastungsgehäuse: Ihre Lösung für sichere und flexible Elektroinstallationen
Sie suchen eine zuverlässige und effiziente Methode, um elektrische Verbindungen in anspruchsvollen Umgebungen zu realisieren? Der WAGO 770-115 Stecker aus der WINSTA® MIDI-Serie bietet professionellen Anwendern in den Bereichen Elektroinstallation, Schaltschrankbau und Maschinenbau eine überlegene Lösung für die sichere und werkzeuglose Montage von Leitungen. Seine innovative Konstruktion mit integrierter Zugentlastung gewährleistet maximale Sicherheit und Langlebigkeit.
Maximale Sicherheit und Zuverlässigkeit durch WAGO-Technologie
Der WAGO 770-115 Stecker kombiniert die bewährte und patentierte CAGE CLAMP®-Anschlusstechnik mit einer intelligenten Gehäusekonstruktion, die speziell für höchste Ansprüche entwickelt wurde. Im Gegensatz zu herkömmlichen Schraubverbindungen, die zu Lockern neigen und dadurch Ausfallrisiken bergen, sorgt die Federkraftklemme von WAGO für eine dauerhaft sichere und vibrationsfeste Verbindung. Die integrierte Zugentlastung des Gehäuses schützt die angeschlossenen Leiter vor mechanischer Belastung, die beispielsweise durch Vibrationen oder Biegebelastungen entstehen kann. Dies minimiert das Risiko von Kabelbrüchen und Kurzschlüssen, was insbesondere in industriellen Anwendungen von entscheidender Bedeutung ist.
Innovative Merkmale und Vorteile des WAGO 770-115 Steckers
- Werkzeuglose Montage: Die bewährte WAGO CAGE CLAMP®-Anschlusstechnik ermöglicht ein schnelles und unkompliziertes Verdrahten, ohne dass Spezialwerkzeuge benötigt werden. Dies spart wertvolle Zeit auf der Baustelle oder im Schaltschrank.
- Integrierte Zugentlastung: Das robuste Zugentlastungsgehäuse nimmt mechanische Belastungen auf und schützt die elektrischen Anschlüsse effektiv vor Beschädigungen. Dies erhöht die Lebensdauer der Installation erheblich.
- 5-polige Ausführung: Ideal für komplexe Schaltungen und die Integration von Schutzleiter, Neutralleiter und drei Außenleitern. Ermöglicht eine kompakte und übersichtliche Verdrahtung.
- WINSTA® MIDI-System: Kompatibel mit dem WAGO WINSTA® MIDI-Steckverbindersystem, was eine nahtlose Integration in bestehende oder neue Installationen ermöglicht.
- Hohe elektrische Sicherheit: Erfüllt strenge internationale Normen und Standards für elektrische Verbindungen, was eine sichere Anwendung in verschiedensten Umgebungen gewährleistet.
- Robustes und langlebiges Material: Gefertigt aus hochwertigen Kunststoffen, die eine hohe Beständigkeit gegenüber Umwelteinflüssen, Chemikalien und mechanischer Beanspruchung aufweisen.
- Reduziertes Fehlerrisiko: Die klare Farbkodierung und die einfache Handhabung minimieren das Risiko von Verdrahtungsfehlern, was die Effizienz und Sicherheit der Installation erhöht.
Technische Spezifikationen und Qualitätsmerkmale
| Merkmal | Beschreibung |
|---|---|
| Produktfamilie | WINSTA® MIDI (Steckverbinder-System) |
| Anzahl der Pole | 5-polig |
| Anschlusstechnik | CAGE CLAMP®-Federkraftklemme |
| Leiterquerschnitt (flexibel/starr) | 0,5 mm² bis 2,5 mm² (entsprechend den WAGO-Spezifikationen für diese Serie) |
| Nennspannung | Bis zu 400 V (Anwendungsspezifisch gemäß Normen) |
| Nennstrom | Bis zu 16 A (Anwendungsspezifisch gemäß Normen) |
| Gehäusematerial | Hochleistungskunststoff, halogenfrei (typisch für WAGO-Produkte dieser Serie) |
| Farbe des Gehäuses | Hellgrau oder Transparent (abhängig von der genauen Variante, Standard für WAGO-Steckverbinder) |
| Umgebungstemperatur (Betrieb) | -20 °C bis +70 °C (typisch für industrielle Anwendungen) |
| Schutzart (eingesteckt) | IP20 (ohne Schutz gegen Wasser; Schutz gegen Fremdkörper größer 12,5 mm) |
| Mechanische Stabilität | Hohe Vibrationsfestigkeit durch Federkraftklemmen und integrierte Zugentlastung |
Anwendungsbereiche und Einsatzmöglichkeiten
Der WAGO 770-115 Stecker ist prädestiniert für eine breite Palette von Anwendungen, bei denen eine sichere und flexible Stromversorgung unerlässlich ist. Dazu gehören:
- Schaltschrankbau: Zur einfachen und sicheren Verdrahtung von Komponenten wie SPS, Relais, Netzteilen und Sensoren. Die Möglichkeit, Kabel schnell und fehlerfrei zu verbinden, beschleunigt den Aufbau von Schaltschränken erheblich.
- Industrielle Automatisierung: In Fertigungsstraßen, Robotik und Prozesssteuerungen, wo Vibrationen und wechselnde Umgebungsbedingungen an der Tagesordnung sind. Die robuste Bauweise und die zuverlässige Verbindung gewährleisten einen unterbrechungsfreien Betrieb.
- Lichttechnik und Gebäudetechnik: Zur flexiblen und normgerechten Installation von Beleuchtungssystemen, Heizungs-, Lüftungs- und Klimatechnik (HLK) sowie anderen elektrotechnischen Anlagen in modernen Gebäuden.
- Maschinenbau: Zur Verkabelung von Steuerungen, Antrieben und Sensoren an Maschinen und Anlagen, wo eine hohe Zuverlässigkeit und einfache Wartung gefordert sind.
- Verteilungsanlagen: Zur sicheren und schnellen Verteilung von Strom in Energieverteilungen, wo die Möglichkeit des schnellen Austauschs von Komponenten von Vorteil ist.
Wichtige Aspekte der Installation und Handhabung
Die Installation des WAGO 770-115 Steckers ist dank der CAGE CLAMP®-Technologie denkbar einfach. Achten Sie darauf, die Leiteradern auf die vom Hersteller angegebenen Längen abisolieren. Führen Sie die abisolierten Leiter vorsichtig und gerade in die Anschlussöffnung des Steckers ein, bis Sie einen spürbaren Widerstand feststellen und der Leiter sicher gehalten wird. Die Zugentlastung des Gehäuses ist so konzipiert, dass sie die angeschlossenen Kabel sicher fixiert, sobald das Gehäuse geschlossen ist. Dies verhindert ein unbeabsichtigtes Herausziehen der Leiter und schützt die Verbindung vor äußeren Einflüssen.
Die 5-polige Ausführung ermöglicht die gleichzeitige Führung von drei Außenleitern, einem Neutralleiter und einem Schutzleiter. Dies vereinfacht die Verdrahtung komplexer Systeme und reduziert die Anzahl der benötigten Steckverbindungen. Achten Sie stets auf die korrekte Zuordnung der Leiter gemäß dem Schaltplan, um die elektrische Sicherheit zu gewährleisten.
Vorteile der WAGO WINSTA® MIDI-Serie
Die WINSTA® MIDI-Serie von WAGO zeichnet sich durch ihre Modularität und hohe Anpassungsfähigkeit aus. Durch die Kombination verschiedener Stecker- und Buchsentypen sowie Anschlussmodule lassen sich individuelle Lösungen für nahezu jede Anwendung realisieren. Die 770er-Serie, zu der der 770-115 Stecker gehört, ist speziell für den Einsatz in anspruchsvollen Umgebungen konzipiert, bei denen Zuverlässigkeit und Sicherheit oberste Priorität haben. Die durchgängige Farbkodierung und die eindeutige Steckrichtung minimieren Fehlerquellen und vereinfachen die Fehlersuche.
Häufig gestellte Fragen zu WAGO 770-115 – WINSTA® MIDI, Stecker 5-polig, mit Zugentlastungsgehäuse
Was sind die Hauptvorteile der WAGO CAGE CLAMP®-Anschlusstechnik im Vergleich zu herkömmlichen Schraubklemmen?
Die WAGO CAGE CLAMP®-Anschlusstechnik bietet eine dauerhaft sichere und vibrationsfeste Verbindung durch Federkraft. Im Gegensatz zu Schraubklemmen, deren Verbindungen sich durch Vibrationen oder thermische Ausdehnung lockern können, behält die CAGE CLAMP® ihre Klemmkraft bei und erfordert keine Nachkontrolle oder Nachziehen. Dies minimiert das Risiko von Ausfällen und erhöht die Betriebssicherheit.
Wie funktioniert die integrierte Zugentlastung des WAGO 770-115 Steckers?
Die Zugentlastung ist in das Gehäuse des Steckers integriert und wird nach dem Einstecken der Kabel aktiviert. Sie greift die Kabelisolierung oder den Kabelmantel und nimmt mechanische Zugkräfte auf, bevor diese auf die eigentliche elektrische Verbindung wirken können. Dies schützt die Leiter vor Beschädigungen und Brückenbildung.
Für welche Leiterquerschnitte ist der WAGO 770-115 Stecker geeignet?
Der Stecker ist typischerweise für Leiterquerschnitte von 0,5 mm² bis 2,5 mm² ausgelegt, sowohl für massive als auch für feindrähtige Leiter mit Aderendhülse. Die genauen Spezifikationen sind den technischen Daten von WAGO zu entnehmen.
Ist der WAGO 770-115 Stecker für den Einsatz im Außenbereich geeignet?
Der Stecker in der Standardausführung hat die Schutzart IP20 und ist daher nicht für den direkten Einsatz im Freien oder in feuchten Umgebungen ohne zusätzliche Schutzmaßnahmen geeignet. Für solche Anwendungen gibt es spezielle Steckverbinder mit höherer Schutzart.
Welche Vorteile bietet die 5-polige Ausführung des Steckers?
Die 5-polige Ausführung ermöglicht die gleichzeitige Verdrahtung von drei Außenleitern, einem Neutralleiter und einem Schutzleiter. Dies vereinfacht die Installation komplexer Stromversorgungen und reduziert die Anzahl der benötigten Komponenten, was zu einer kompakteren und übersichtlicheren Verkabelung führt.
In welchen Branchen wird der WAGO 770-115 Stecker häufig eingesetzt?
Der Stecker findet breite Anwendung im Schaltschrankbau, der industriellen Automatisierung, im Maschinenbau, in der Gebäudetechnik und in der Lichttechnik, überall dort, wo eine flexible, sichere und normgerechte elektrische Verbindung erforderlich ist.
Benötige ich Spezialwerkzeug für die Montage des Steckers?
Nein, die Montage des WAGO 770-115 Steckers ist werkzeuglos. Die bewährte CAGE CLAMP®-Anschlusstechnik ermöglicht das einfache Einstecken der abisolierten Leiter.
