Wenn deine Netzwerkverbindungen unerklärlich langsam sind oder ständig abbrechen, liegt das Problem oft in einem kaum sichtbaren, aber folgenschweren Fehler: dem Split Pair bei Netzwerkkabeln. Dieses Phänomen tritt auf, wenn die Adernpaare innerhalb eines Ethernet-Kabels, die für die Signalübertragung zuständig sind, falsch zugeordnet werden, was zu gravierenden Beeinträchtigungen der Netzwerkleistung führt.
Das sind die beliebtesten Netzwerkkabeltester Produkte
Was genau ist ein Split Pair?
Ein Split Pair ist ein Verkabelungsfehler, bei dem die beiden Leiter eines Adernpaares, die normalerweise gemeinsam für die Übertragung eines Signals verantwortlich sind, in ihrer Zuordnung „gespalten“ werden. Im Standard-Ethernet nach TIA/EIA-568-Norm sind die Adernpaare für bestimmte Funktionen zuständig. Typischerweise bilden zwei eng miteinander verdrillte Adern ein Paar (z.B. Blau und Blau-Weiß für ein Paar, Orange und Orange-Weiß für ein anderes). Bei einem Split Pair werden nun Adern von unterschiedlichen Paaren, die physisch nah beieinander liegen, fälschlicherweise als ein Paar verbunden. Beispielsweise könnten eine blaue Ader und eine orange-weiße Ader als ein Paar interpretiert werden, während die eigentlich dazugehörende blaue-weiße Ader und die orange Ader woanders landen.
Warum ist ein Split Pair so schwer zu erkennen?
Die Schwierigkeit bei der Erkennung eines Split Pair liegt darin, dass es optisch kaum zu identifizieren ist. Die Isolierung der einzelnen Adern ist intakt, und die Kabelummantelung ist unbeschädigt. Der Fehler liegt in der internen Verdrahtung, die nach dem crimpen oder dem Anschluss an Buchsen nicht mehr direkt sichtbar ist. Viele einfache Kabeltester identifizieren nur durchgängige Verbindungen, nicht aber die korrekte Zuordnung der Adernpaare. Ein Split Pair kann daher wie eine funktionierende, aber leistungsschwache Verbindung erscheinen, was die Fehlersuche extrem frustrierend macht.
Die Auswirkungen eines Split Pair auf dein Netzwerk
Die Konsequenzen eines Split Pair können vielfältig und gravierend sein:
- Deutliche Geschwindigkeitsreduktion: Ethernet-Standards basieren auf der präzisen Übertragung von differentiellen Signalen über spezifische Adernpaare. Wenn diese Paare falsch zugeordnet sind, funktioniert die Signalintegrität nicht mehr richtig. Das Netzwerk muss möglicherweise auf langsamere Standards zurückfallen (z.B. von Gigabit auf Fast Ethernet), oder es kommt zu häufigen Wiederholungsanfragen, die die Geschwindigkeit massiv drosseln.
- Instabile Verbindungen und Paketverluste: Durch die gestörte Signalqualität entstehen Bitfehler. Das Netzwerkgerät am anderen Ende des Kabels kann die empfangenen Daten nicht korrekt interpretieren. Dies führt zu Paketverlusten, die sich als ständige Unterbrechungen oder „Hänger“ im Netzwerk bemerkbar machen.
- Probleme mit Power over Ethernet (PoE): PoE liefert Strom über dieselben Adernpaare, die auch für die Datenübertragung genutzt werden. Ein Split Pair kann die Stromversorgung destabilisieren oder sogar verhindern, da die benötigten Spannungen über die falsch zugeordneten Adern nicht korrekt anliegen. Geräte, die auf PoE angewiesen sind, wie z.B. IP-Telefone oder Kameras, funktionieren dann nicht oder nur fehlerhaft.
- Schwierigkeiten bei der Fehlersuche: Wie bereits erwähnt, sind die Symptome oft vage. Langsame Geschwindigkeiten und sporadische Ausfälle können viele Ursachen haben, von überlasteten Switches bis hin zu Softwareproblemen. Ein Split Pair ist eine physische Ursache, die sich hinter diesen diffusen Symptomen versteckt und ohne spezielle Testgeräte nur schwer zu lokalisieren ist.
- Begrenzte Reichweite: Die Signalintegrität nimmt mit der Kabellänge ab. Ein Split Pair verschärft dieses Problem erheblich, da die Fehleranfälligkeit bereits auf kurzen Distanzen zunimmt. Die effektive Reichweite des Kabels wird dadurch stark reduziert.
Wie entsteht ein Split Pair?
Ein Split Pair kann in verschiedenen Phasen der Kabelinstallation entstehen:

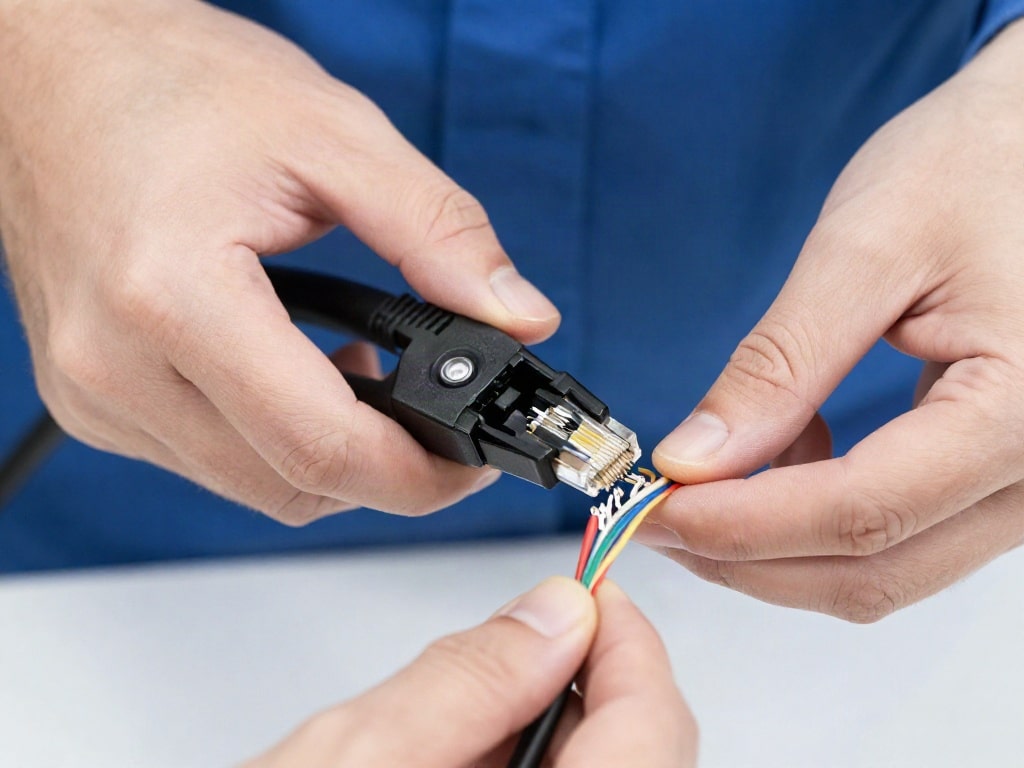

- Falsches Crimpverhalten: Beim Auflegen der einzelnen Adern auf die Pins eines RJ45-Steckers oder einer Netzwerkdose ist Präzision gefragt. Wenn die Reihenfolge der Adern gemäß dem gewählten Standard (z.B. T568A oder T568B) nicht eingehalten wird, oder wenn die Adern nicht fest genug in den Kontakten sitzen und verrutschen, kann ein Split Pair entstehen. Besonders bei der Verwendung von Werkzeugen, die nicht die Adern einzeln fixieren, ist die Gefahr höher.

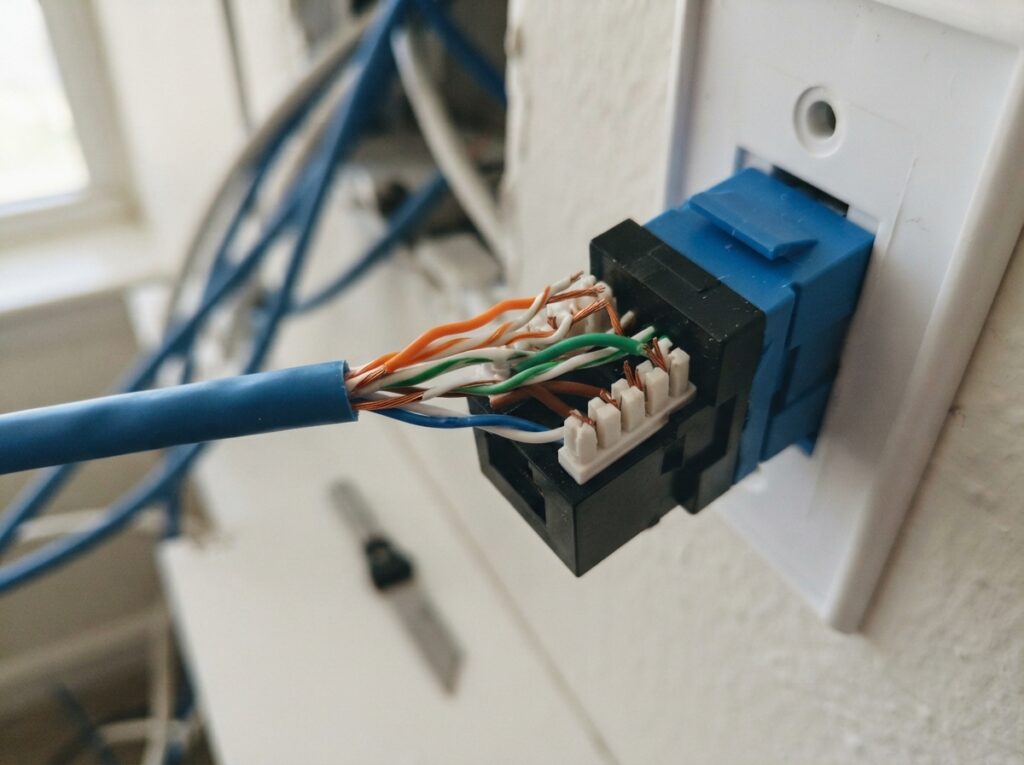

- Fehler beim Anschluss an Netzwerkdosen oder Patch Panels: Ähnlich wie beim Crimpstecker müssen auch beim Anschluss an Buchsen die Adern korrekt den jeweiligen LSA-Schneidklemmen (LSA = „Leiter-Schneid-Anschlusstechnik“) zugeordnet werden. Wenn die Adernpaare beim Einführen in die Dose oder das Patch Panel durcheinandergeraten oder falsch fixiert werden, ist ein Split Pair die Folge.
- Beschädigung des Kabels während der Verlegung: Auch wenn das Kabel äußerlich intakt erscheint, kann starkes Ziehen oder Knicken das Innenleben des Kabels beschädigen. Dabei können die feinen Adernpaare auseinandergerissen werden, was zur Fehlzuordnung führen kann, insbesondere wenn die Verdrillung im Inneren des Kabels betroffen ist.
- Minderwertige Kabelqualität: Billige Kabel haben oft eine schlechtere Verdrillung der Adernpaare. Diese lose Verdrillung macht die Adern anfälliger für Verschiebungen und damit für die Entstehung von Split Pairs, selbst bei sorgfältiger Installation.
Die richtige Verkabelung nach Standards
Um Split Pairs zu vermeiden und die optimale Netzwerkleistung zu gewährleisten, ist die strikte Einhaltung von Verkabelungsstandards unerlässlich. Die gängigsten Standards für Ethernet-Kabel (Cat 5e, Cat 6, Cat 6a, Cat 7) sind TIA/EIA-568-A und TIA/EIA-568-B. Diese Standards definieren genau, welche Farbe zu welchem Pin am RJ45-Stecker oder der Netzwerkdose gehört. Es ist wichtig, innerhalb einer Installation konsistent zu bleiben, d.h. entweder nur T568A oder nur T568B zu verwenden.
Die Verdrillung der Adernpaare ist entscheidend, um elektromagnetische Interferenzen (EMI) und Übersprechen (Crosstalk) zu minimieren. Ein Split Pair zerstört diese Verdrillungslogik und macht das Kabel anfällig für Störungen, die die Signalqualität drastisch verschlechtern.
Testen auf Split Pair: Werkzeuge und Methoden
Da ein Split Pair visuell nicht erkennbar ist, sind spezielle Testgeräte unerlässlich. Einfache Kabeltester, die nur Durchgang und Kurzschlüsse prüfen, sind nicht ausreichend.
- Netzwerk-Kabeltester mit Paar-Identifikation: Diese Geräte sind darauf spezialisiert, nicht nur die physische Verbindung zu überprüfen, sondern auch die korrekte Zuordnung der Adernpaare zu identifizieren. Sie simulieren Signale auf den einzelnen Adern und analysieren, wie diese am anderen Ende ankommen. Ein Split Pair wird hierbei als „Split Pair“, „Open Pair“ oder ähnliches gemeldet.
- Zertifizierungstester: Professionelle Netzwerk-Zertifizierungstester sind die fortschrittlichsten Werkzeuge. Sie messen eine Vielzahl von Parametern wie Dämpfung, Nahnebensprechen (NEXT), NEXT-Verluste, Laufzeitunterschiede (Delay Skew) und mehr. Ein Split Pair führt zu drastisch schlechten Werten in diesen Messungen und wird somit eindeutig identifiziert. Diese Tester liefern oft detaillierte Berichte, die für die Abnahme von Installationen unerlässlich sind.
Beim Testen ist es wichtig, sowohl die Stecker an beiden Enden des Kabels zu überprüfen (sowohl am Endgerät als auch an der Anschlussdose/Patch Panel). Achte darauf, dass die Kabeltester immer die korrekte „Referenzseite“ haben, um die Messung korrekt auszuwerten.
Vorbeugung von Split Pairs in deiner Infrastruktur
Die beste Methode, Probleme mit Split Pairs zu vermeiden, ist eine sorgfältige und normgerechte Installation:
- Schulung des Personals: Stelle sicher, dass alle Techniker, die Netzwerkverkabelung durchführen, über die Standards (TIA/EIA-568) und die korrekten Installationsverfahren geschult sind.
- Verwendung von hochwertigem Material: Investiere in Kabel, Stecker und Dosen von renommierten Herstellern. Geringe Qualität führt oft zu Problemen bei der Montage und geringerer Robustheit.
- Sorgfältiges Arbeiten: Achte beim Crimpen von Steckern und dem Anschluss an Dosen auf die exakte Reihenfolge der Adern. Benutze hochwertiges Werkzeug, das die Adern sicher fixiert.
- Dokumentation: Führe detaillierte Aufzeichnungen über die Verkabelung, einschließlich der verwendeten Standards (T568A/B) und der Prüfergebnisse.
- Regelmäßige Tests: Bei Neuinstallationen und nach Änderungen an der Verkabelung sollten immer Kabeltester eingesetzt werden, um die Korrektheit zu überprüfen.
Zusammenfassung der kritischen Punkte
| Kategorie | Beschreibung | Auswirkungen | Maßnahmen zur Vermeidung | Erkennungsmethoden |
|---|---|---|---|---|
| Definition | Falsche Zuordnung von Adernpaaren in einem Netzwerkkabel. | Leistungsabfall, Instabilität, Paketverluste, PoE-Probleme. | Normgerechtes Crimp- und Anschlussschema. | Spezielle Kabeltester, Zertifizierungstester. |
| Erkennbarkeit | Optisch nicht sichtbar, da Isolierung intakt. | Schwierige und zeitraubende Fehlersuche. | Sorgfältige Installation, kein äußerlicher Hinweis. | Benötigt spezielle Prüfgeräte, nicht durch einfache Durchgangsprüfer. |
| Ursachen | Fehler beim Crimpvorgang, Anschluss an Dosen/Panels, mechanische Beschädigung. | Signalintegritätsverlust, erhöhtes Rauschen. | Qualitätswerkzeug, geschultes Personal, Schutz der Kabel. | Kann durch falsche Reihenfolge der Adern entstehen. |
| Leistung | Beeinträchtigung der Signalqualität und Datenrate. | Verlangsamung auf Gigabit- oder sogar Fast-Ethernet-Niveau. | Strikte Einhaltung von TIA/EIA-Standards (T568A/B). | Fehlmessungen bei NEXT, Laufzeit, Dämpfung. |
| Fehlersuche | Diffuse Symptome wie langsame Verbindungen. | Hoher Zeitaufwand bei der Lokalisierung des Problems. | Systematische Tests mit geeigneten Geräten. | Testergebnisse, die auf falsche Paarbildung hinweisen. |
Das sind die neuesten Netzwerkkabeltester Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Split Pair: Der schwer erkennbare Fehler bei Netzwerkkabeln
Was sind die Hauptsymptome eines Split Pair?
Die Hauptsymptome sind oft eine drastische Reduzierung der Netzwerkgeschwindigkeit, instabile Verbindungen, häufige Abbrüche, Paketverluste und Probleme mit Power over Ethernet (PoE). Manchmal treten diese Probleme nur sporadisch auf, was die Diagnose weiter erschwert.
Kann ein Split Pair durch normale Kabeltests entdeckt werden?
Nein, ein Split Pair kann nicht durch einfache Kabeltester entdeckt werden, die nur auf Durchgang und Kurzschlüsse prüfen. Du benötigst spezialisierte Netzwerk-Kabeltester, die die korrekte Zuordnung der einzelnen Adernpaare überprüfen können.
Welche Netzwerkkabelstandards sind am häufigsten von Split Pair betroffen?
Alle Ethernet-Kabelstandards, von Cat 5e bis hin zu höheren Kategorien wie Cat 6a oder Cat 7, sind gleichermaßen von Split Pair betroffen, da sie alle auf der korrekten Zuordnung von Adernpaaren basieren. Die Auswirkungen können bei höheren Geschwindigkeiten jedoch gravierender sein.
Wie unterscheidet sich ein Split Pair von einem offenen Draht (Open Pair)?
Ein Split Pair liegt vor, wenn die beiden Leiter eines Paares zwar physisch verbunden sind, aber von unterschiedlichen Adernpaaren stammen (z.B. eine blaue und eine orange-weiße Ader). Ein offener Draht (Open Pair) bedeutet, dass ein oder beide Leiter eines Paares gar keine Verbindung haben, also unterbrochen sind.
Wie kann ich sicherstellen, dass meine neue Netzwerkkabelinstallation frei von Split Pairs ist?
Du solltest sicherstellen, dass die Installation von qualifiziertem Personal nach den geltenden Normen (wie TIA/EIA-568) durchgeführt wird. Nach Abschluss der Installation muss jeder Strang mit einem geeigneten Kabeltester, der Paarbildung prüfen kann, getestet und zertifiziert werden.
Kann ein Split Pair zu Problemen mit der Netzwerksicherheit führen?
Direkt führt ein Split Pair nicht zu Sicherheitsproblemen, da es ein physischer Fehler ist. Indirekt kann es jedoch dazu führen, dass bestimmte Netzwerkfunktionen, die für die Sicherheit wichtig sind (wie z.B. die korrekte Funktion von Überwachungsgeräten oder Authentifizierungssystemen), beeinträchtigt werden.
Was ist die häufigste Ursache für Split Pair Fehler?
Die häufigste Ursache ist menschliches Versagen während der Installation. Dies kann durch falsches Absetzen der Adern auf die IDC-Kontakte (Steckverbindungen mit Messerleiste) einer Netzwerkdose oder eines Patch Panels oder durch fehlerhaftes Crimpen von RJ45-Steckern geschehen, bei dem die Adern ihre vorgesehene Position verlassen.
