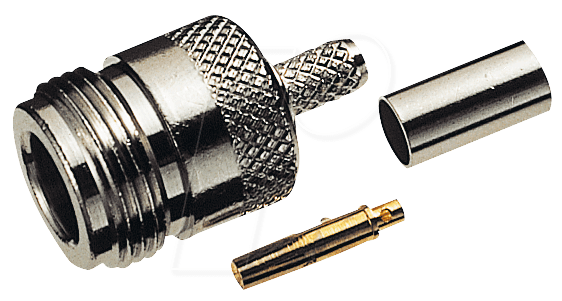

Zuverlässige Verbindung für RG 58 Koaxialkabel: Die N-Kupplung UG 23-58
Wenn es um die sichere und verlustarme Übertragung von Hochfrequenzsignalen geht, ist die Wahl der richtigen Steckverbindung entscheidend. Die N-Kupplung UG 23-58 wurde speziell für die Crimpverbindung mit RG 58 Koaxialkabeln entwickelt und bietet eine robuste und professionelle Lösung für alle, die Wert auf maximale Signalintegrität und Langlebigkeit legen. Ob im Bereich der Funktechnik, Messtechnik oder bei professionellen Audio-/Video-Anwendungen – diese Kupplung stellt eine überlegene Alternative zu weniger stabilen Stecksystemen dar.
Maximale Signalqualität durch präzise Crimptechnologie
Die UG 23-58 N-Kupplung nutzt das bewährte Crimpverfahren, um eine formschlüssige und elektrisch leitfähige Verbindung mit dem RG 58 Koaxialkabel herzustellen. Dieses Verfahren garantiert im Gegensatz zu Lötverbindungen eine höhere mechanische Belastbarkeit und eine konstant optimale elektrische Performance, selbst unter anspruchsvollen Umgebungsbedingungen. Die präzise gefertigten Kontakte minimieren Reflexionsverluste und sorgen für eine effektive Impedanzanpassung, was für die Signalqualität unerlässlich ist.
Vorteile der UG 23-58 N-Kupplung für RG 58
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, widersteht die Kupplung mechanischer Beanspruchung und Umwelteinflüssen.
- Optimale Signalübertragung: Durch die Crimptechnologie und die präzise Impedanzanpassung werden Signalverluste minimiert und die Signalintegrität maximiert.
- Sichere und dauerhafte Verbindung: Die Crimpverbindung bietet eine hohe Zugfestigkeit und Vibrationsbeständigkeit, was zu einer langanhaltenden und zuverlässigen Verbindung führt.
- Breite Anwendungsbereiche: Ideal für professionelle Anwendungen in der Funktechnik, Messtechnik, Telekommunikation und im Bereich der Audiovisualtechnik.
- Kompatibilität mit RG 58: Speziell konzipiert für die nahtlose Verbindung mit RG 58 Koaxialkabeln, was eine einfache und sichere Installation ermöglicht.
- Professioneller Standard: Die N-Steckverbinder sind ein etablierter Industriestandard und bieten eine verlässliche Lösung für anspruchsvolle Projekte.
Technische Spezifikationen im Detail
Die UG 23-58 N-Kupplung zeichnet sich durch ihre spezifischen technischen Merkmale aus, die sie zur bevorzugten Wahl für anspruchsvolle Signalübertragungsaufgaben machen. Die Wahl der Materialien und die Präzision der Fertigung sind entscheidend für die Leistungsfähigkeit von Hochfrequenzkomponenten.
| Merkmal | Beschreibung |
|---|---|
| Steckertyp | N-Steckverbinder (Buchse) |
| Kabeltyp | RG 58 / U (50 Ohm Koaxialkabel) |
| Anschlussart | Crimp |
| Gehäusematerial | Messing, vernickelt (für Korrosionsbeständigkeit und Langlebigkeit) |
| Kontakte | Zentralkontakt: Messing, versilbert; Außenleiterkontakt: Messing, vernickelt (für optimale Leitfähigkeit und geringen Übergangswiderstand) |
| Dielektrikum | PTFE (Polytetrafluorethylen) – bietet exzellente dielektrische Eigenschaften, hohe Temperaturbeständigkeit und chemische Inertheit |
| Impedanz | 50 Ohm (spezifisch für die Anwendung mit RG 58 Kabeln) |
| Frequenzbereich | Bis mindestens 1 GHz spezifiziert, mit guten Leistungen auch darüber hinaus für viele Anwendungen. |
| Temperaturbereich | Betriebstemperaturbereich von -40°C bis +85°C, ermöglicht Einsatz in variablen Umgebungen. |
| Mechanische Belastbarkeit | Hohe Zugfestigkeit des Kabels durch Crimpverbindung, was eine sichere und dauerhafte mechanische Verbindung gewährleistet. |
Anwendungsbereiche der N-Kupplung UG 23-58
Die N-Kupplung UG 23-58, konzipiert für die Crimpverbindung mit RG 58 Koaxialkabeln, findet ihren Einsatz in einer Vielzahl von professionellen und anspruchsvollen Umgebungen. Ihre Robustheit, Zuverlässigkeit und exzellenten elektrischen Eigenschaften machen sie zur idealen Wahl für:
- Funkkommunikation: Für Antennenanschlüsse, interne Verbindungen von Sende- und Empfangsgeräten sowie in Amateurfunkanlagen. Die 50-Ohm-Impedanz ist Standard in vielen Funkfrequenzanwendungen.
- Messtechnik: In Oszilloskopen, Spektrumanalysatoren und anderen Messgeräten, wo eine präzise Signalübertragung ohne Beeinflussung durch Reflexionen oder Dämpfung erforderlich ist.
- Netzwerktechnik: Für die Verbindung von Netzwerkkomponenten in spezifischen Funk- oder Richtfunkapplikationen, die eine feste und zuverlässige Verbindung erfordern.
- Satelliten- und Rundfunktechnik: Zur Übertragung von HF-Signalen von Empfängern oder zur Verbindung von Sendern mit Antennen.
- Industrielle Automatisierung: In Systemen, die drahtlose Kommunikation oder Sensornetzwerke nutzen, wo eine robuste und störungsfreie Verbindung essentiell ist.
- Audio- und Videotechnik: In professionellen AV-Installationen, insbesondere dort, wo HF-Signale übertragen werden müssen und Standardanschlüsse nicht ausreichen.
Die Wahl von RG 58 Kabeln in Kombination mit der N-Kupplung UG 23-58 bietet eine ausgewogene Lösung hinsichtlich Kosten, Flexibilität und Leistungsfähigkeit für viele Signalübertragungsaufgaben im Frequenzbereich bis zu etwa 1 GHz.
Warum Crimpverbindungen für Ihre Anwendungen die richtige Wahl sind
Die Crimptechnologie, die bei der UG 23-58 N-Kupplung zum Einsatz kommt, bietet signifikante Vorteile gegenüber alternativen Verbindungsmethoden. Bei der Crimpverbindung wird das Kabel durch mechanischen Druck fest mit dem Stecker verbunden. Dies schafft eine metallisch-mechanische Verbindung, die:
- Mechanisch hoch belastbar ist: Die Zugfestigkeit ist deutlich höher als bei vielen Lötverbindungen, was besonders wichtig ist, wenn Kabel bewegt oder mechanisch beansprucht werden.
- Elektrisch stabil ist: Der niedrige Übergangswiderstand bleibt auch nach Jahren der Nutzung und unter wechselnden Umgebungsbedingungen konstant. Es gibt keine „kalten Lötstellen“ oder Materialermüdung, wie sie bei Lötverbindungen auftreten können.
- Schnell und effizient ist: Mit dem richtigen Werkzeug ist das Crimpen ein schneller Prozess, der sich gut für die Serienfertigung oder Installationen eignet, bei denen viele Verbindungen hergestellt werden müssen.
- Keine Hitze erfordert: Dies ist ein entscheidender Vorteil bei der Arbeit mit empfindlichen Kabelisolierungen oder in explosionsgefährdeten Umgebungen, wo offene Flammen (wie beim Löten) vermieden werden müssen.
- Konsistente Ergebnisse liefert: Bei Verwendung des korrekten Werkzeugs und Materials sind die Ergebnisse reproduzierbar und bieten eine hohe Qualität.
Die UG 23-58 N-Kupplung nutzt diese Vorteile voll aus, um eine Verbindung zu schaffen, die sowohl mechanisch als auch elektrisch für anspruchsvolle HF-Anwendungen optimiert ist.
FAQ – Häufig gestellte Fragen zu UG 23-58 – N-Kupplung für RG 58, Crimpversion
Was ist der Hauptvorteil der Crimpversion gegenüber einer Lötversion der N-Kupplung?
Die Crimpversion bietet eine überlegene mechanische Belastbarkeit und Vibrationsfestigkeit. Zudem ist sie weniger anfällig für Materialermüdung und gewährleistet eine konstant niedrige Übergangsimpedanz über lange Zeiträume, da keine Hitze zur Verbindung eingesetzt wird, was die Integrität der Kabelisolierung schont.
Ist die N-Kupplung UG 23-58 ausschließlich für RG 58 Kabel geeignet?
Die UG 23-58 ist speziell für die Crimpverbindung mit RG 58 (oder vergleichbaren 50-Ohm-Koaxialkabeln mit ähnlichen Abmessungen) konzipiert. Für andere Kabeltypen sind möglicherweise spezifische Kupplungsmodelle erforderlich, die auf deren Durchmesser und Aufbau abgestimmt sind.
Welches Werkzeug wird für die Crimpverbindung benötigt?
Für eine fachgerechte Crimpverbindung wird ein spezielles Crimpwerkzeug für N-Steckverbinder benötigt, das für den Außendurchmesser des RG 58 Kabels und die Crimphülse des Steckers ausgelegt ist. Ein geeigneter Kabelschneider und ggf. ein Abisolierwerkzeug sind ebenfalls notwendig.
Wie wichtig ist die 50-Ohm-Impedanz für meine Anwendung?
Eine Impedanzanpassung von 50 Ohm ist in vielen HF-Anwendungen, wie z.B. der Funktechnik und Messtechnik, entscheidend. Eine fehlerhafte Impedanz führt zu Signalreflexionen, erhöhtem VSWR (Voltage Standing Wave Ratio) und damit zu Signalverlusten und potenziellen Schäden an sendenden Komponenten.
Welche Umgebungsbedingungen kann die N-Kupplung UG 23-58 tolerieren?
Die UG 23-58 ist mit einem Temperaturbereich von -40°C bis +85°C und ihrer robusten Bauweise aus vernickeltem Messing und PTFE-Dielektrikum für eine Vielzahl von Umgebungsbedingungen ausgelegt. Sie bietet gute Korrosionsbeständigkeit und mechanische Stabilität.
Ist die N-Kupplung mit anderen Steckertypen kompatibel?
Nein, N-Kupplungen sind nicht direkt mit anderen Steckertypen wie BNC, SMA oder UHF kompatibel. Für die Verbindung zwischen unterschiedlichen Steckertypen werden Adapter benötigt.
Bietet die Crimpverbindung eine dauerhafte Lösung?
Ja, die Crimpverbindung ist eine der robustesten und langlebigsten Verbindungsmethoden für Koaxialkabel. Sie ist mechanisch sehr widerstandsfähig und elektrisch stabil, was sie für professionelle und dauerhafte Installationen prädestiniert.
