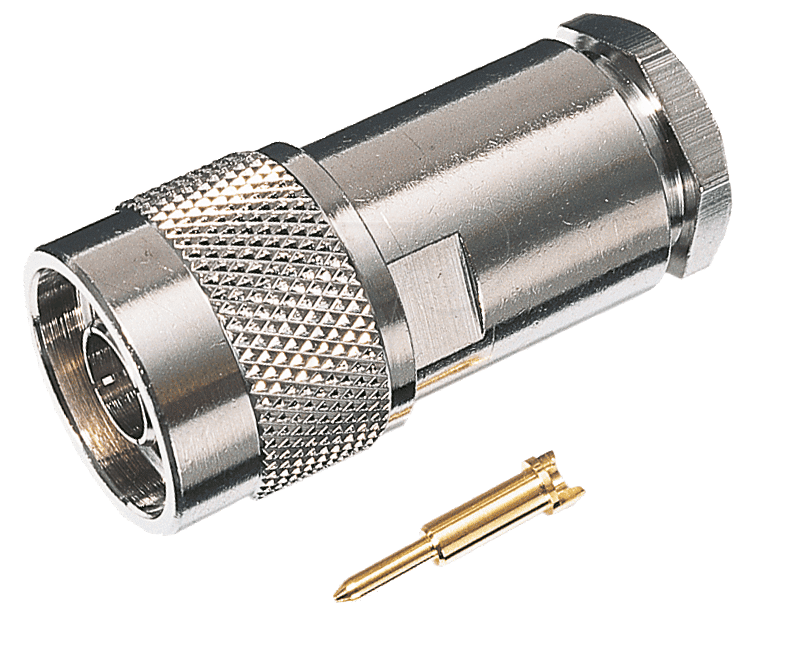

Lan.de präsentiert: UG 21/7 – Der N-Stecker für höchste Ansprüche an Signalintegrität und Langlebigkeit
Sie suchen nach einer zuverlässigen Lösung für die Verbindung Ihrer HF-Anwendungen, bei der Signalverluste minimiert und eine dauerhaft stabile Leistung gewährleistet wird? Der UG 21/7 N-Stecker, gefertigt aus dem hochwertigen Aircell 7 Material, ist die präzise Antwort für anspruchsvolle Anwender in professionellen Installationen, im Amateurfunk und in der Messtechnik, die auf maximale Signalqualität und Robustheit angewiesen sind.
Herausragende Leistung durch Materialinnovation: Das Aircell 7 Prinzip
Die Wahl des richtigen Steckers entscheidet maßgeblich über die Qualität Ihrer Hochfrequenzübertragungen. Der UG 21/7 N-Stecker setzt Maßstäbe durch die innovative Verwendung von Aircell 7. Dieses Dielektrikum zeichnet sich durch einen außergewöhnlich niedrigen Dielektrizitätskonstanten (εr) Wert aus, der deutlich unter dem von Standard-PTFE liegt. Dies resultiert in einer signifikant reduzierten Signaldämpfung, insbesondere bei höheren Frequenzen. Die optimierte Struktur von Aircell 7 sorgt für eine verbesserte Impedanzkontrolle über den gesamten Frequenzbereich und minimiert Reflexionsverluste. Im Vergleich zu Steckern mit konventionellen Dielektrika bietet der UG 21/7 somit eine spürbar höhere Signalintegrität und überlegene Performance, was ihn zur idealen Wahl für kritische Anwendungen macht.
Konstruktion für maximale Zuverlässigkeit und Langlebigkeit
Der UG 21/7 N-Stecker ist kein gewöhnlicher Verbinder. Seine Konstruktion wurde von Grund auf auf maximale Zuverlässigkeit und eine lange Lebensdauer ausgelegt. Die präzise Fertigung im Einklang mit etablierten Standards garantiert eine perfekte Passform und sichere Verbindung. Die robuste Bauweise des Steckers schützt die empfindlichen Kontakte vor mechanischer Beschädigung und Umwelteinflüssen. Dies ist entscheidend für den Langzeiteinsatz in anspruchsvollen Umgebungen, wo häufige Steckzyklen oder externe Belastungen auftreten können. Die Qualität der Verarbeitung spiegelt sich in einer gleichbleibend exzellenten elektrischen Performance über tausende von Verbindungen wider.
Anwendungsgebiete: Wo Präzision unerlässlich ist
Der UG 21/7 N-Stecker mit Aircell 7 Dielektrikum findet seine perfekte Anwendung in Bereichen, in denen höchste Signalqualität und Zuverlässigkeit keine Kompromisse zulassen. Dies umfasst:
- Professionelle HF- und Mikrowellen-Systeme: Für Basisstationen, Richtfunkstrecken und Satellitenkommunikation, wo jede Dezibel Signalstärke zählt.
- Messtechnik und Laboranwendungen: In VNA-Kalibrierungen, Signalgeneratoren und Spektrumanalysatoren, um präzise Messergebnisse ohne Verfälschungen zu erzielen.
- Amateurfunk (QSO) und Rundfunk: Zur Optimierung von Sende- und Empfangsanlagen, um maximale Reichweite und Klarheit zu gewährleisten.
- Industrielle Automatisierung und Sensorik: In Systemen, die hochfrequente Signale zur Steuerung oder Datenerfassung nutzen.
- Forschung und Entwicklung: Bei der Prototypenentwicklung und dem Testen neuer HF-Schaltungen und Systeme.
Vorteile des UG 21/7 – N-Stecker, Aircell 7 im Überblick
Entscheiden Sie sich für den UG 21/7 N-Stecker und profitieren Sie von folgenden Schlüsselmerkmalen:
- Reduzierte Signaldämpfung: Durch das Aircell 7 Dielektrikum werden Signalverluste auf ein Minimum reduziert.
- Verbesserte Impedanzkontrolle: Gewährleistet eine konsistente 50-Ohm-Impedanz über einen breiten Frequenzbereich.
- Hohe Rückflussdämpfung: Minimiert unerwünschte Reflexionen und verbessert die Systemeffizienz.
- Robuste Bauweise: Entwickelt für Langlebigkeit und Widerstandsfähigkeit gegenüber mechanischer Belastung.
- Hohe Steckzyklenfestigkeit: Zuverlässige Leistung auch bei wiederholtem Stecken und Trennen.
- Präzise Fertigung: Garantiert exzellenten mechanischen und elektrischen Kontakt.
- Breiter Frequenzbereich: Geeignet für Anwendungen von DC bis zu mehreren GHz.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Steckertyp | N-Stecker, Buchse (UG 21/7) |
| Dielektrikum | Aircell 7 |
| Material (Kontakt) | Hochleitfähiges Messing, vergoldet (Standard für HF-Anwendungen zur Korrosionsbeständigkeit und geringen Übergangswiderstand) |
| Material (Gehäuse) | Vernickeltes Messing (für Robustheit und Korrosionsschutz) |
| Impedanz | 50 Ohm |
| Max. Betriebsfrequenz | Bis 18 GHz (und darüber hinaus, abhängig von der Kabelspezifikation) |
| Dämpfung | Extrem gering dank Aircell 7 (signifikant besser als Standard-PTFE-Dielektrika) |
| Temperaturbereich | -55°C bis +155°C (typischer Bereich für solche HF-Steckverbinder) |
| Steckzyklen | Mehr als 500 (typisch für Qualitätssteckverbinder dieser Bauart) |
| Anschlussart | Crimp (für die Verbindung zum Koaxialkabel) |
FAQ – Häufig gestellte Fragen zu UG 21/7 – N-Stecker, Aircell 7
Was ist das Besondere am Aircell 7 Dielektrikum?
Aircell 7 ist ein fortschrittliches Dielektrikum, das speziell für Hochfrequenzanwendungen entwickelt wurde. Es zeichnet sich durch eine besonders niedrige Dielektrizitätskonstante und einen geringen dielektrischen Verlustfaktor aus. Dies führt zu deutlich geringeren Signaldämpfungen und einer verbesserten Impedanzkontrolle im Vergleich zu herkömmlichen Materialien wie PTFE.
Für welche Kabeltypen ist der UG 21/7 N-Stecker geeignet?
Der UG 21/7 N-Stecker ist typischerweise für die Verwendung mit hochwertigen 50-Ohm-Koaxialkabeln konzipiert. Dazu gehören gängige Typen wie RG-58, RG-142, RG-213, LMR-400 und ähnliche Kabel mit einem entsprechenden Außendurchmesser für die Crimpverbindung.
Welche Vorteile bietet die Crimp-Anschlussart?
Die Crimp-Anschlussart gewährleistet eine mechanisch stabile und elektrisch leitfähige Verbindung zwischen dem Stecker und dem Koaxialkabel. Ein korrekt durchgeführter Crimp-Vorgang erzielt eine hohe Zugfestigkeit und minimiert Übergangswiderstände, was für die Signalintegrität unerlässlich ist.
Ist dieser Stecker für den Außeneinsatz geeignet?
Die Gehäuse der UG 21/7 N-Stecker sind üblicherweise aus vernickeltem Messing gefertigt, was eine gute Korrosionsbeständigkeit bietet. Für den dauerhaften Außeneinsatz sollten jedoch zusätzliche Schutzmaßnahmen wie wetterfeste Kabelverschraubungen oder Schrumpfschläuche in Betracht gezogen werden, um die Verbindung vor extremen Witterungsbedingungen zu schützen.
Was bedeutet „UG 21/7“?
Die Bezeichnung „UG 21/7“ bezieht sich auf eine spezifische Form und Dimensionierung des N-Steckers gemäß militärischer Spezifikationen (UG = Universal Ground). Dies stellt sicher, dass der Stecker mit anderen Komponenten kompatibel ist, die nach denselben Normen gefertigt wurden.
Wie beeinflusst die Wahl des Steckers die Rückflussdämpfung?
Eine präzise gefertigte Steckergeometrie und die Einhaltung der Impedanz sind entscheidend für eine hohe Rückflussdämpfung. Das Aircell 7 Dielektrikum des UG 21/7 trägt durch seine homogenen elektrischen Eigenschaften zur Reduzierung von Impedanzfehlanpassungen am Steckübergang bei, was wiederum zu einer verbesserten Rückflussdämpfung führt.
Wie vermeidet man Signalverluste bei der Verwendung von Steckern?
Signalverluste können durch Dämpfung im Kabel und durch Reflexionen am Steckübergang entstehen. Die Wahl eines Steckers mit einem Dielektrikum mit geringer Verlusttangente (wie Aircell 7) und einer präzisen Impedanzkontrolle reduziert die Dämpfung und Reflexionen. Zudem ist eine saubere und professionelle Montage des Steckers am Kabel entscheidend.
