Präzise Schrittmotor-Steuerung für Entwickler und OEMs: Das TMC2300-EVAL-KIT
Das TMC2300-EVAL-KIT – Evaluations-Kit für TMC2300 Schrittmotor-Treiber ist die ultimative Lösung für Entwickler, Ingenieure und OEMs, die höchste Präzision, Effizienz und Geräuscharmut in ihren Schrittmotor-Applikationen benötigen. Dieses umfassende Kit ermöglicht die Evaluierung und schnelle Prototypenentwicklung des fortschrittlichen Trinamic TMC2300 Schrittmotor-Treibers und adressiert damit direkt die Herausforderungen, die bei der Implementierung anspruchsvoller Bewegungssteuerungsaufgaben entstehen, wo herkömmliche Treiber an ihre Grenzen stoßen.
Warum das TMC2300-EVAL-KIT die überlegene Wahl ist
Herkömmliche Schrittmotor-Treiber liefern oft unzureichende Präzision, erzeugen störende Geräusche und verbrauchen unnötig viel Energie. Das TMC2300-EVAL-KIT übertrifft diese Einschränkungen durch die Integration des TMC2300, eines hochintegrierten Treibers, der für seine hochentwickelten Funktionen wie StealthChop2™ für extrem leisen Betrieb, SpreadCycle™ für höchste Effizienz und StallDetection™ zur Vermeidung von Schrittverlusten bekannt ist. Dies ermöglicht nicht nur eine spürbar verbesserte Leistung, sondern auch eine Reduzierung der Betriebskosten und eine Verlängerung der Lebensdauer mechanischer Komponenten.
Fortschrittliche Treibertechnologie für anspruchsvolle Anwendungen
Das Herzstück des TMC2300-EVAL-Kits bildet der TMC2300 Schrittmotor-Treiber-IC von Trinamic. Dieser hochmoderne IC integriert eine Fülle von Technologien, die ihn von Standardlösungen abheben:
- StealthChop2™ Technologie: Ermöglicht einen nahezu geräuschlosen Betrieb des Schrittmotors, was für Applikationen in Wohnräumen, Büros oder Laborumgebungen von entscheidender Bedeutung ist. Die Geräuschreduzierung wird durch eine optimierte Ansteuerungskurve erreicht, die die akustischen Emissionen auf ein Minimum reduziert, ohne die Leistung zu beeinträchtigen.
- SpreadCycle™: Diese fortschrittliche Ansteuerungstechnologie bietet eine optimale Balance zwischen hohem Drehmoment, hoher Effizienz und geräuscharmem Betrieb. Sie passt sich dynamisch an die Lastbedingungen an und gewährleistet so eine durchgängig hohe Leistung über den gesamten Drehzahlbereich.
- StallDetection™: Die integrierte Funktion zur Erkennung von Schrittverlusten überwacht kontinuierlich den Motorbetrieb. Bei unerwartetem Stillstand oder Blockade des Motors wird der Host-Controller informiert, wodurch Beschädigungen durch Überhitzung oder mechanische Beanspruchung vermieden werden.
- Microstepping: Der TMC2300 unterstützt bis zu 256 Mikroschritte pro Vollschritt, was zu einer extrem feinen und präzisen Bewegung führt. Dies ist essentiell für Applikationen, die höchste Genauigkeit erfordern, wie beispielsweise 3D-Drucker, CNC-Maschinen oder Präzisions-Positioniersysteme.
- Energiesparende Treiberfunktionen: Neben SpreadCycle™ bietet der TMC2300 weitere Mechanismen zur Energieoptimierung, die den Stromverbrauch signifikant senken können, insbesondere im Leerlauf oder bei geringer Last.
Umfassende Funktionalität und einfache Integration
Das TMC2300-EVAL-KIT wurde entwickelt, um die Evaluierung und Implementierung des TMC2300-Treibers so einfach und effizient wie möglich zu gestalten. Es bietet:

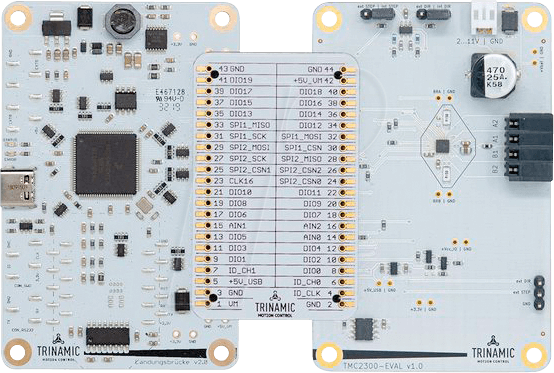

- Vollständig bestückte Evaluierungsplatine: Alle notwendigen Komponenten sind bereits integriert, was eine sofortige Inbetriebnahme ermöglicht.
- Schnittstellen für einfache Anbindung: Standard-Schnittstellen ermöglichen die einfache Verbindung mit Mikrocontrollern und anderen Steuerungssystemen.
- Zugriff auf alle Treiber-Features: Alle fortschrittlichen Funktionen des TMC2300 können über die bereitgestellten Schnittstellen gesteuert und konfiguriert werden.
- Testpunkte für Messungen: Strategisch platzierte Testpunkte erleichtern die Analyse des Treiberverhaltens und die Fehlersuche.
- Umfangreiche Dokumentation und Software-Beispiele: Um den Einstieg zu beschleunigen und die Entwicklung zu unterstützen, werden detaillierte Datenblätter, Anwendungshinweise und Beispielcode zur Verfügung gestellt.
Technische Spezifikationen und Merkmale
| Kategorie | Details |
|---|---|
| Schrittmotor-Treiber-IC | Trinamic TMC2300 |
| Betriebsspannung | 4.75 V bis 46 V |
| Maximaler Spulenstrom | Bis zu 1.2 A RMS (2.5 A Peak) pro Spule, konfiguriierbar |
| Ansteuerungsmethoden | StealthChop2™, SpreadCycle™, Classic |
| Mikrostepping | Bis zu 256 Mikroschritte pro Vollschritt |
| Besondere Funktionen | StallDetection™, CoolStep™ (optional nutzbar mit zusätzlicher Sensorik), Motion-Sense (optional) |
| Schnittstellen | STEP/DIR-Interface, SPI (serielle Peripherieschnittstelle) für erweiterte Konfiguration |
| Schutzfunktionen | Überspannungsschutz, Unterspannungsschutz, Übertemperaturschutz, Kurzschlussschutz |
| Kühlkonzept | Integrierte Thermaldrosselung und passive Kühlung des ICs durch das PCB-Layout; Lüfter optional für hohe Dauerströme |
| Anwendungsgebiete | 3D-Drucker, CNC-Maschinen, Lasergravierer, Automatisierungstechnik, Robotik, medizinische Geräte, optische Systeme |
Optimierte Kühlung und thermische Eigenschaften
Die effiziente Wärmeableitung ist ein entscheidender Faktor für die Langlebigkeit und Leistungsfähigkeit von Schrittmotor-Treibern, insbesondere bei hohen Stromstärken. Das TMC2300-EVAL-KIT ist darauf ausgelegt, die entstehende Wärme optimal abzuführen. Der TMC2300-IC selbst verfügt über integrierte thermische Schutzmechanismen, die den Treiber bei Überhitzung automatisch herunterregeln, um Schäden zu vermeiden. Das Layout der Evaluierungsplatine ist so konzipiert, dass es eine passive Kühlung durch gute Wärmeübertragung an die Umgebungsluft unterstützt. Für Applikationen, die den Treiber an seine Leistungsgrenzen bringen, beispielsweise bei kontinuierlicher Maximalstrombelastung, empfiehlt sich die Ergänzung durch aktive Kühlung, wie beispielsweise einen kleinen Lüfter, der gezielt auf den IC oder die Umgebung gerichtet wird.
StallDetection™: Vermeiden Sie Schrittverluste und schützen Sie Ihre Mechanik
Ein häufiges Problem bei Schrittmotor-Systemen sind Schrittverluste, die durch unzureichendes Drehmoment, schnelle Beschleunigungen oder mechanische Blockaden verursacht werden können. Diese Verluste führen zu einer fehlerhaften Positionierung und können im schlimmsten Fall zu mechanischen Beschädigungen führen. Die StallDetection™-Funktion des TMC2300 adressiert dieses Problem direkt. Sie überwacht kontinuierlich die elektrische Signatur des Motors während des Betriebs. Wenn die Anzeichen auf eine drohende oder bereits eingetretene Blockade hindeuten, generiert der Treiber ein Signal, das den Mikrocontroller informiert. Dies ermöglicht es dem Steuerungssystem, sofort zu reagieren, beispielsweise durch Anhalten der Bewegung, Zurücksetzen der Position oder Alarmierung des Bedieners. Diese Funktion ist unverzichtbar für zuverlässige und robuste Schrittmotor-Applikationen.
Flexibilität durch SPI-Schnittstelle
Neben dem standardmäßigen STEP/DIR-Interface, das eine einfache Ansteuerung über Schritt- und Richtungsimpulse ermöglicht, bietet der TMC2300 eine SPI-Schnittstelle (serielle Peripherieschnittstelle). Diese Schnittstelle eröffnet eine Welt an erweiterten Konfigurationsmöglichkeiten. Über SPI können tiefgreifende Anpassungen an den Treiberparametern vorgenommen werden, darunter:
- Feinabstimmung der StealthChop2™ und SpreadCycle™ Algorithmen für spezifische Motorcharakteristika.
- Dynamische Anpassung des Stroms basierend auf der aktuellen Anforderung oder Last (mithilfe von CoolStep™).
- Auslesen von Diagnoseinformationen und Statusmeldungen des Treibers.
- Konfiguration von erweiterten Funktionen wie Motion-Sense.
Die SPI-Schnittstelle macht das TMC2300-EVAL-KIT zu einem leistungsstarken Werkzeug für professionelle Entwickler, die das Verhalten ihrer Schrittmotoren bis ins kleinste Detail optimieren möchten.
Anwendungsbereiche: Wo Präzision und Effizienz zählen
Das TMC2300-EVAL-KIT eignet sich hervorragend für eine breite Palette von anspruchsvollen Anwendungen, bei denen Präzision, Geräuscharmut und Energieeffizienz im Vordergrund stehen:
- 3D-Druck: Ermöglicht extrem leise und präzise Bewegungen für qualitativ hochwertige Drucke, ohne störende Geräusche.
- CNC-Maschinen und Lasergravierer: Sorgt für exakte Schneid- und Gravurpfade und reduziert gleichzeitig die Lärmbelastung in Werkstätten.
- Robotik und Automatisierung: Bietet die notwendige Präzision und Zuverlässigkeit für Roboterarme, Handhabungssysteme und industrielle Automatisierungslösungen.
- Medizinische Geräte: Gewährleistet die erforderliche Genauigkeit und Geräuscharmut bei medizinischen Pumpen, Analysegeräten und bildgebenden Systemen.
- Optische Systeme und Kameras: Ermöglicht feinfühlige und vibrationsarme Bewegungen für Fokus- und Zoommechanismen.
- Laborausstattung: Für den Einsatz in Umgebungen, wo Präzision und eine ruhige Arbeitsatmosphäre unerlässlich sind.
Häufig gestellte Fragen zu TMC2300-EVAL-KIT – Evaluations-Kit für TMC2300 Schrittmotor-Treiber
Was genau ist das TMC2300-EVAL-KIT?
Das TMC2300-EVAL-KIT ist ein umfassendes Paket zur Evaluierung und zum schnellen Prototyping des Trinamic TMC2300 Schrittmotor-Treibers. Es enthält eine vollständig bestückte Evaluierungsplatine mit dem TMC2300 IC, die Entwicklern ermöglicht, die fortschrittlichen Funktionen des Treibers zu testen und zu integrieren.
Welche Vorteile bietet die StealthChop2™-Technologie?
StealthChop2™ ermöglicht einen extrem leisen Betrieb des Schrittmotors, indem es die Ansteuerung des Motors akustisch optimiert. Dies ist ideal für Anwendungen, bei denen Geräuschreduzierung eine Priorität hat, wie in Wohnbereichen oder Büros.
Kann das TMC2300-EVAL-KIT mit verschiedenen Schrittmotoren verwendet werden?
Ja, das Evaluierungs-Kit ist so konzipiert, dass es mit einer Vielzahl von zweiphasigen Bipolar-Schrittmotoren verwendet werden kann, solange deren Spezifikationen (insbesondere Strom und Spannung) innerhalb der Grenzen des TMC2300 liegen.
Wie wird der TMC2300 konfiguriert?
Die Konfiguration kann über das einfache STEP/DIR-Interface für grundlegende Funktionen erfolgen. Für erweiterte Einstellungen und volle Kontrolle über alle Treiberfunktionen wird die SPI-Schnittstelle genutzt, die eine flexible Parametrisierung ermöglicht.
Was bedeutet StallDetection™ und warum ist es wichtig?
StallDetection™ ist eine Funktion, die Schrittverluste erkennt. Sie ist wichtig, um zu verhindern, dass der Motor aus dem Takt gerät, was zu falschen Positionen und potenziellen mechanischen Schäden führen kann. Bei Erkennung eines Schrittverlusts wird der Host informiert.
Benötige ich zusätzliche Software, um das Kit zu nutzen?
Für die grundlegende Ansteuerung über STEP/DIR ist kein spezieller Softwaretreiber erforderlich, es genügt ein geeigneter Mikrocontroller. Für die Nutzung der SPI-Schnittstelle und fortgeschrittener Funktionen werden oft spezifische Bibliotheken oder Beispielcodes bereitgestellt, die von Trinamic oder der Community stammen können.
Welche Spannungsbereiche werden unterstützt?
Das TMC2300-EVAL-KIT unterstützt eine Eingangsspannung von 4.75 V bis 46 V, was eine breite Flexibilität bei der Wahl der Stromversorgung ermöglicht.
