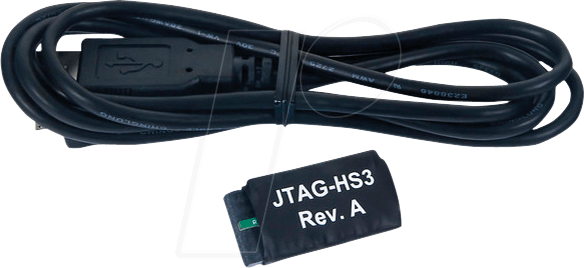

DIGIL 410-299 – JTAG-HS3-Programmierkabel für Xilinx® FPGAs

JTAG-HS3-ProgrammierkabelBeschreibung:Wenn der JTAG HS3 über ein Standard-A-zu-Micro-USB-Kabel an einen PC angeschlossen wird, wird er über USB mit Strom versorgt und kann als Digilent-Programmierkabel erkannt werden, auch wenn der HS3 nicht an das Zielboard angeschlossen ist. Der JTAG-Bus kann mit anderen Bausteinen gemeinsam genutzt werden, da die Signale des HS3 hochohmig gehalten werden, es sei denn, sie werden während der Programmierung aktiv angesteuert. Der HS3 ist klein und leicht, so dass er durch den Systemboard-Steckverbinder fest an seinem Platz gehalten werden kann. * Dies ist ein einzigartiger Programmier-Header und nicht kompatibel mit dem 1×6 MTE Digilent JTAG-Steckverbinder.Merkmale• Kleine, vollständige JTAG-Programmier-/Debugging-Komplettlösung für Xilinx FPGAs und SoCs• Wird direkt in den Standard-Xilinx-JTAG-Header eingesteckt• separate Vref treibt JTAG-Signalspannungen an; Vref kann eine beliebige Spannung zwischen 1,8V und 5V sein• Kompatibel mit Xilinx ISE® 14.1 und neuer, Xilinx Vivado® 2013.3 und neuer• Verwendet USB-Mikro-B-SteckerWas ist inbegriffen:• JTAG-HS3• USB-A-zu-Mikro-B-Kabel (4 Fuß Länge)• Antistatische Verpackung
