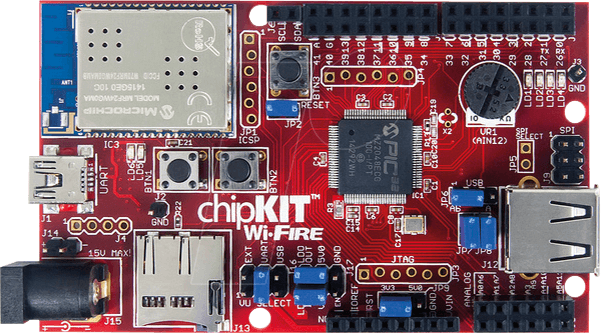

DIGIL 410-302 – Wi-FIRE: WiFi-fähiges PIC32MZ-Mikrocontroller-Board

Wi-FIRE: WiFi-fähiges PIC32MZ-Mikrocontroller-BoardProduktbeschreibung:Aufbauend auf den vorherigen Erfolgen mit dem WF32, verwendet der Wi-FIRE die gleichen 43 verfügbaren E/A-Pins, 12 analoge Eingänge, 3,3 Betriebsspannung, 4 Benutzer-LEDs, Potentiometer, Tasten, verwendet das MRF24 On-Board-Funkmodul, die microSD-Karte, dedizierte SPI-Signale und ein hocheffizientes 3,3V-Schaltnetzteil für den Betrieb mit geringer Leistung. Mit 200 MHz Betriebsgeschwindigkeit, 2 MB Flash, 512 kB RAM, High-Speed-USB und einem 50 MHz SPI ist der Wi-FIRE-Prozessor deutlich schneller als sein WF32-Pendant. Der PIC32MZ-Kern enthält den MIPS M5150 CPU-Kern von OpenOCD. Der Wi-FIRE kann mit MPIDE programmiert werden und mit dem Zusatz eines kompatiblen In-System-Programmierers/Debuggers mit dem voll ausgestatteten/erweiterten Microchip MPLAB® X IDE verwendet werden.Anschluss(e): USB A micro-B-Kabel (USB-Kabel nicht im Lieferumfang enthalten), USB-Seriell-Konverter, microSD-KartenanschlussProgrammierung: MPIDE, MPLAB X (mit separatem Programmiergerät), OpenOCD für Hardware-DebuggingMerkmale:• Mikrocontroller Microchip® PIC32MZ2048EFG100• 2MB Flash-Speicher• 512KB ARBEITSSPEICHER• 200 MHz maximale Betriebsgeschwindigkeit• 50 MHz sechs 4-Draht-SPI, sechs UART-Module, fünf I2C-Module, PPS• 10-Bit-ADC-Modul: 500 Ksps-Rate mit einem Sample and Hold (S&H)-Schaltkreis, bis zu 40 Analogeingänge• 43 verfügbare I/O-Pins mit On-Board-Benutzerschnittstellen• 3,3V Betriebsspannung• 3,3V- und 5V-Regler• 12 analoge Eingänge• Der PC-Anschluss erfolgt über ein USB-A-zu-Mikro-B-Kabel (nicht im Lieferumfang enthalten)• USB 2.0 Full-Speed / Hi-Speed OTG-Controller mit A- und Mikro-AB-Anschlüssen• MicroSD-Karten-Anschluss• Vier LEDs, zwei Drucktasten, ein Potentiometer• Vollständig von MPIDE unterstützt• Für fortgeschrittenere Benutzer ist MPLAB X IDE mit einem separaten Programmiergerät erhältlich.• EJTAG-Header für externes Debugging• Mikrochip MRF24WG0MA WiFi-Modul• DSP-unterstützter Kern: Vier 64-Bit-Akkumulatoren, Einzelzyklus-MAC, Sättigungs- und BruchrechnungBenutzerdokumentation, Software und Werkzeugunterstützung sind bei OpenOCD erhältlich.Was ist enthalten:• Wi-FIRE• Kundenspezifischer Digilent Karton mit Schutzschaum
