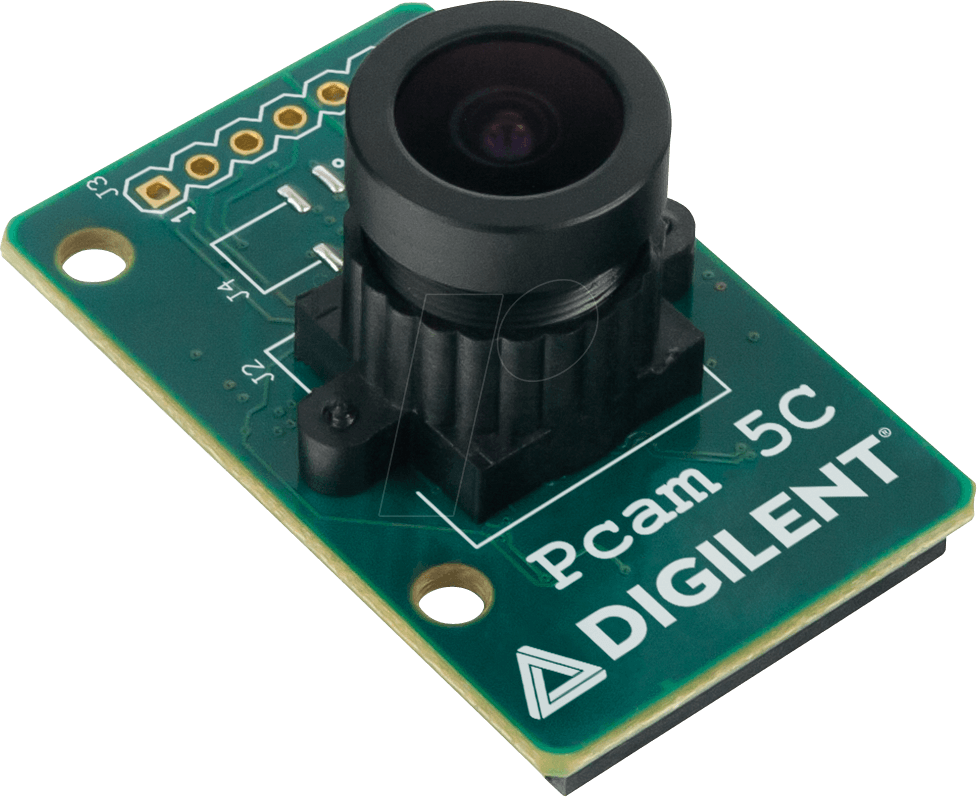

DIGIL 410-358 – Pcam 5C: 5 MP-Farbkamera-Modul mit festem Fokus

Pcam 5C: 5 MP-Farbkamera-Modul mit festem FokusBeschreibung:Die Pcam 5C ist ein Bildgebungsmodul zur Verwendung mit FPGA-Entwicklungsplatinen. Das Modul ist um den 5-Megapixel (MP)-Farbbildsensor Omnivision OV5640 herum konzipiert. Dieser Sensor enthält verschiedene interne Verarbeitungsfunktionen, die die Bildqualität verbessern können, darunter automatischer Weißabgleich, automatische Schwarzwertkalibrierung und Regler für die Einstellung von Sättigung, Farbton, Gamma und Schärfe. Die Daten werden über eine Dual-Lane MIPI CSI-2-Schnittstelle übertragen, die genügend Datenbandbreite bietet, um gängige Video-Streaming-Formate wie 1080p (bei 30 Bildern pro Sekunde) und 720p (bei 60 Bildern pro Sekunde) zu unterstützen. Das Modul ist mit dem FPGA-Entwicklungsboard über ein 15-poliges Flachbandkabel (FFC) verbunden, das pinkompatibel mit dem Steckverbinder ist, der sich auf dem beliebten Raspberry Pi-Entwicklungsboard befindet. Die Pcam 5C wird mit einem 10 cm langen, flachflexiblen Kabel und einem werkseitig installierten Fixfokus-Objektiv mit M12-Linsenfassung geliefert, so dass sie sofort einsatzbereit ist.Hinweis: Wichtige Informationen zum Software-Support finden Sie im Abschnitt Software-Support des Pcam 5C-Referenzhandbuchs.Merkmale:• 5MP-Farbsystem-on-Chip-Bildsensor• 15-poliger FFC-Stecker für Bilddaten• Doppelspur-MIPI-CSI-2-Bildsensor-Schnittstelle• Unterstützt QSXGA@15Hz, 1080p@30Hz, 720p@60Hz, VGA@90Hz und QVGA@120Hz• Zu den Ausgabeformaten gehören RAW10, RGB565, CCIR656, YUV422/420, YCbCr422 und JPEG-Komprimierung*.• Standard-M12-Objektivfassung für Objektivaustauschbarkeit• mit 10-cm-Kabel und werkseitig installiertem Fixfokus-Objektiv• Kleine PCB-Größe für flexible Designs (4,0 cm x 2,5 cm)• 1×7 gerader 100-mm-Header für den Zugriff auf zusätzliche Kamerasignale• Arbeitet mit Pcam-kompatiblen Digilent EntwicklungsboardsWas ist inbegriffen:• Pcam 5C• Flachbandkabel 10 cm• Werkseitig installiertes Objektiv mit festem Fokus• Kundenspezifische Digilent Verpackung
