Temperatursensoren: Präzise Messung für jede Anwendung
Entdecken Sie in unserer umfassenden Auswahl an Temperatursensoren die optimale Lösung für präzise Temperaturerfassung in unterschiedlichsten Umgebungen und Industriezweigen. Ob für komplexe industrielle Prozesse, wissenschaftliche Messungen, Heizungs-, Lüftungs- und Klimatechnik (HLK) oder anspruchsvolle Heimautomatisierungsanwendungen – wir bieten eine breite Palette an Technologien, von einfachen Thermistoren bis hin zu hochpräzisen PT100-Sensoren. Unsere Kategorie wurde sorgfältig kuratiert, um Ingenieuren, Technikern, Hobbyisten und professionellen Anwendern die besten Produkte für ihre spezifischen Anforderungen zugänglich zu machen, inklusive Zubehör und passender Anzeigeeinheiten.
Worauf Sie beim Kauf von Temperatursensoren achten müssen
Die Auswahl des richtigen Temperatursensors ist entscheidend für die Zuverlässigkeit und Genauigkeit Ihrer Messungen. Berücksichtigen Sie folgende Schlüsselfaktoren, um eine fundierte Entscheidung zu treffen:
- Messbereich: Definieren Sie den minimalen und maximalen Temperaturbereich, den der Sensor abdecken muss. Extreme Temperaturen erfordern spezialisierte Sensoren.
- Genauigkeit & Toleranz: Prüfen Sie die geforderte Präzision. Industrielle Anwendungen erfordern oft eine hohe Genauigkeit (z.B. ±0.1°C), während einfachere Anwendungen mit größeren Toleranzen auskommen. Achten Sie auf Angaben wie Klasse A oder Klasse B nach IEC 60751.
- Ansprechzeit: Wie schnell muss der Sensor auf Temperaturänderungen reagieren? Für dynamische Prozesse ist eine schnelle Ansprechzeit unerlässlich. Dies hängt von der Masse und dem Material des Sensorelements ab.
- Umgebungsbedingungen: Berücksichtigen Sie Medienbeständigkeit (Chemikalien, Feuchtigkeit), mechanische Belastbarkeit (Vibrationen, Stöße) und Schutzart (IP-Schutzklassen) des Sensors und seines Gehäuses.
- Signalart & Schnittstelle: Welche Art von Ausgangssignal wird benötigt (analog wie 0-10V, 4-20mA; digital wie I2C, SPI, Pt100/Pt1000)? Ist eine direkte Anbindung an Ihre Steuerung oder ein zusätzlicher Signalwandler erforderlich?

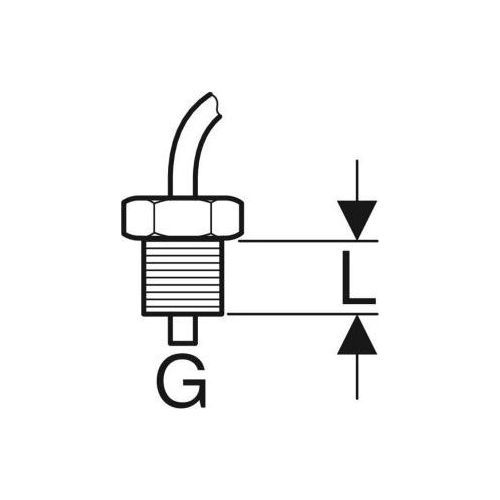

- Befestigungsart & Bauform: Gewindesensoren, Tauchfühler, Oberflächensensoren, Rohfühler oder Sensoren mit verschiedenen Anschlussköpfen (z.B. DIN-Form B) – wählen Sie die Bauform, die am besten zur Messaufgabe passt.
- Materialien: Edelstahl (z.B. 1.4571) ist Standard für viele Anwendungen, aber auch andere Materialien wie Keramik oder spezielle Legierungen können je nach Medium und Temperatur erforderlich sein.
- Normen & Zertifizierungen: Achten Sie auf relevante Normen (z.B. IEC 60751 für PT-Sensoren) oder Zertifizierungen, falls diese für Ihre Branche vorgeschrieben sind.
Vielfalt der Temperatursensor-Technologien
Die Auswahl an Temperatursensoren ist groß und jede Technologie hat ihre spezifischen Stärken. Wir stellen Ihnen die gängigsten Typen vor, damit Sie die passende Technologie für Ihre Anwendung wählen können.
Widerstandsthermometer (RTDs)
Widerstandsthermometer basieren auf dem Prinzip, dass der elektrische Widerstand bestimmter Metalle mit der Temperatur zunimmt. Besonders verbreitet sind Platin-basierte Sensoren (Pt100, Pt1000), die für ihre hohe Genauigkeit, Stabilität und breiten Messbereiche bekannt sind. Sie eignen sich hervorragend für anspruchsvolle industrielle Anwendungen, Laboranwendungen und Prozessüberwachung, wo eine langfristige Zuverlässigkeit gefordert ist. Die Kennlinie von Platin ist in der Norm IEC 60751 standardisiert, was eine hohe Austauschbarkeit gewährleistet.
Thermistoren
Thermistoren sind Halbleiterbauelemente, deren Widerstand sich bei Temperaturänderung stark und nichtlinear verändert. Man unterscheidet zwischen NTCs (Negative Temperature Coefficient), deren Widerstand mit steigender Temperatur sinkt, und PTCs (Positive Temperature Coefficient), deren Widerstand steigt. Sie sind oft kostengünstiger als RTDs und bieten eine hohe Empfindlichkeit in einem kleineren Temperaturbereich. NTC-Thermistoren sind weit verbreitet in der Medizintechnik, Haushaltsgeräten und Automobilanwendungen. PTC-Thermistoren werden häufig als Übertemperaturschutz oder Einschaltstrombegrenzer eingesetzt.

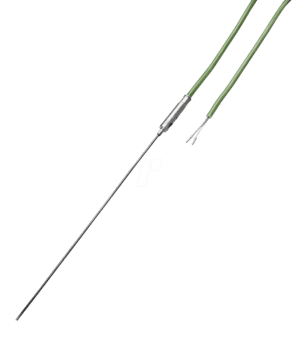

Thermoelemente

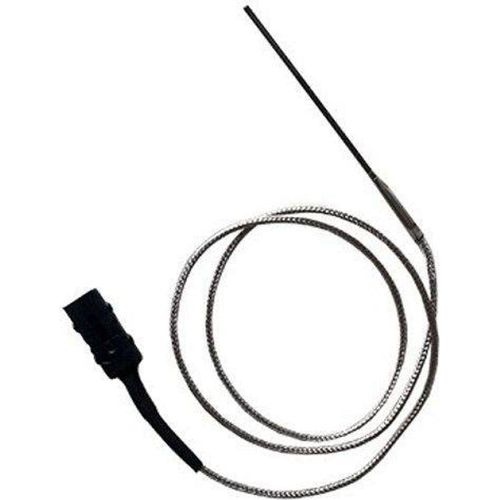

Thermoelemente nutzen den Seebeck-Effekt, um aus der Temperaturdifferenz zwischen zwei unterschiedlichen Metallen eine elektrische Spannung zu erzeugen. Sie sind robust, kostengünstig und eignen sich besonders für sehr hohe Temperaturen sowie für dynamische Messungen, da sie eine sehr schnelle Ansprechzeit haben. Verschiedene Metallkombinationen (z.B. Typ K – Chromel/Alumel, Typ J – Eisen/Konstantan, Typ R/S – Platin-Rhodi-Legierungen) decken unterschiedliche Temperaturbereiche und Umgebungsbedingungen ab. Es ist wichtig, die passende Kompensationsleitung zu verwenden, um Messfehler zu vermeiden.
Infrarotsensoren (Pyrometer)
Infrarotsensoren messen die von einem Objekt abgestrahlte thermische Energie und ermöglichen so eine berührungslose Temperaturmessung. Sie sind ideal für Objekte, die sich nicht berühren lassen (z.B. bewegliche Teile, sehr heiße Oberflächen) oder wenn eine schnelle, flächige Erfassung erforderlich ist. Die Messung basiert auf der Planckschen Strahlungsformel und erfordert oft eine Einstellung des Emissionsgrades des zu messenden Materials für präzise Ergebnisse.
Vergleichstabelle: Temperatursensor-Typen
| Merkmal | Widerstandsthermometer (RTD) | Thermistor | Thermoelement | Infrarotsensor (Pyrometer) |
|---|---|---|---|---|
| Messprinzip | Änderung des elektrischen Widerstands eines Metalls mit der Temperatur | Stark nichtlineare Widerstandsänderung eines Halbleiters mit der Temperatur | Seebeck-Effekt (Erzeugung einer Spannung durch Temperaturdifferenz zweier Metalle) | Erfassung der Infrarotstrahlung eines Objekts |
| Typische Materialien | Platin (Pt100, Pt1000), Nickel, Kupfer | Keramische oder polymere Halbleitermaterialien | Chromel/Alumel (Typ K), Eisen/Konstantan (Typ J), Platin/Rhodium-Legierungen (Typ S, R) | Silizium, Germanium, ZnSe-Optiken |
| Messbereich | Sehr breit (z.B. -200°C bis +850°C für Pt100) | Enger, aber mit hoher Empfindlichkeit (z.B. -50°C bis +300°C) | Sehr breit, auch bis über 2000°C möglich | Breit, abhängig von Modell und Wellenlängenbereich |
| Genauigkeit | Hoch bis sehr hoch (abhängig von Klasse A/B nach IEC 60751) | Hoch im spezifischen Messbereich, aber nichtlinear | Mittel bis hoch (abhängig vom Typ und der Kompensation) | Mittel bis hoch (abhängig von Emissionsgrad und Kalibrierung) |
| Ansprechzeit | Mittel bis langsam (abhängig von Bauform und Schutzrohr) | Schnell bis sehr schnell | Sehr schnell | Sehr schnell |
| Kosten | Mittel bis hoch | Niedrig bis mittel | Niedrig bis mittel (Sensor selbst), Kompensationsleitung kann Kosten erhöhen | Mittel bis hoch |
| Anwendungsbeispiele | Prozesskontrolle, Labor, HLK, chemische Industrie | Haushaltsgeräte, Medizintechnik, Automobil, allgemeine Temperaturüberwachung | Hochtemperaturmessung, Abgasüberwachung, Industrieöfen, Forschung | Berührungslose Messung von Oberflächen, Lebensmittelindustrie, Überwachung von Maschinen |
| Signalart | Widerstand (direkte Messung oder über Transmitter) | Widerstand (direkte Messung oder über Transmitter) | Spannung (mV) | Spannung oder digitaler Wert (oft mit integriertem Transmitter) |
Zubehör und Systemintegration
Für eine vollständige Temperaturmesstechnik benötigen Sie oft mehr als nur den reinen Sensor. Unser Sortiment umfasst auch das passende Zubehör, um eine zuverlässige Erfassung und Weiterverarbeitung der Temperaturdaten zu gewährleisten:
- Anschlussköpfe und Klemmstellen: Robuste Anschlusskästen (z.B. Form B nach DIN 43729) zum Schutz der Anschlussdrähte und zur einfachen Montage.
- Schutzrohre und Tauchhülsen: Aus verschiedenen Materialien (Edelstahl, Keramik, Hastelloy) zum Schutz des Sensors vor Umwelteinflüssen, Medien oder mechanischer Beanspruchung.
- Einbaustutzen und Verschraubungen: Für die sichere und dichte Installation von Tauchfühlern in Rohrleitungen oder Behältern.
- Temperaturtransmitter/Signalwandler: Wandeln das Rohsignal des Sensors (z.B. Widerstand, Spannung) in ein standardisiertes Ausgangssignal (z.B. 4-20mA, 0-10V, HART, Profibus) um, was die Integration in übergeordnete Leitsysteme erleichtert.
- Kabel und Steckverbinder: Spezielle Temperatursensorkabel und passende Stecksysteme für eine störungsfreie Signalübertragung.
Führende Marken und Qualitätsstandards
Bei Lan.de setzen wir auf Hersteller, die für ihre Innovationskraft, Zuverlässigkeit und die Einhaltung strenger Qualitätsstandards bekannt sind. Zu unseren namhaften Lieferanten zählen unter anderem führende Unternehmen wie WIKA, JUMO, Endress+Hauser, Sick und Pepperl+Fuchs. Diese Hersteller garantieren eine hohe Produktqualität, Langlebigkeit und Präzision, die in kritischen Anwendungen unerlässlich sind. Achten Sie bei der Auswahl auf Zertifizierungen wie ISO 9001, ATEX (für explosionsgefährdete Bereiche) oder die Konformität mit relevanten Industriestandards.
Häufig gestellte Fragen zu Temperatursensoren
Was bedeutet Pt100?
Pt100 ist die Bezeichnung für ein Platin-Widerstandsthermometer, dessen Widerstand bei 0°C genau 100 Ohm (Ω) beträgt. Die Kennzeichnung PT steht für Platin (Platin-Thermometer), und die Zahl 100 gibt den Widerstandswert bei 0°C in Ohm an. Pt100-Sensoren sind aufgrund ihrer hohen Genauigkeit, Stabilität und ihres weiten Messbereichs die am häufigsten verwendete Art von Widerstandsthermometern in industriellen Anwendungen.
Welcher Temperatursensor ist für die Messung von sehr hohen Temperaturen geeignet?
Für die Messung sehr hoher Temperaturen, typischerweise oberhalb von 600°C, sind Thermoelemente die bevorzugte Wahl. Insbesondere Platin-Rhodium-Thermoelemente (Typ R, S, B) sind für Temperaturen bis über 1600°C ausgelegt. Auch spezielle Keramik- oder Quarzschutzrohre können in Kombination mit anderen Sensortypen für erhöhte Temperaturen verwendet werden, sind aber oft auf geringere Temperaturbereiche beschränkt.
Was ist der Unterschied zwischen NTC und PTC?
NTC steht für Negative Temperature Coefficient (negativer Temperaturkoeffizient). Bei NTC-Thermistoren sinkt der Widerstand mit steigender Temperatur. PTC steht für Positive Temperature Coefficient (positiver Temperaturkoeffizient). Bei PTC-Thermistoren steigt der Widerstand mit steigender Temperatur. PTCs werden oft als Übertemperaturschutz eingesetzt, da ihr Widerstand ab einer bestimmten Temperatur sprunghaft ansteigt.
Wann sollte ich einen Temperatursensor mit einem Schutzrohr verwenden?
Ein Schutzrohr ist unerlässlich, wenn der Sensor vor mechanischer Beschädigung, chemischen Einflüssen, Druck, Strömung oder anderen Umgebungsbedingungen geschützt werden muss. Es ermöglicht auch den Austausch des Sensors, ohne das Prozessmedium ablassen zu müssen (bei geflanschten oder verschraubten Schutzrohren). Für die schnelle Reaktion ist es jedoch nachteilig, da es die Wärmeübertragung verlangsamt.
Was bedeutet die Schutzart IP67?
Die Schutzart IP67 (International Protection oder Ingress Protection) gibt den Grad des Schutzes an, den ein Gehäuse gegen das Eindringen von Fremdkörpern und Wasser bietet. IP67 bedeutet, dass das Gehäuse staubdicht ist (erste Ziffer 6) und gegen zeitweiliges Untertauchen in Wasser geschützt ist (zweite Ziffer 7). Viele Temperatursensoren, insbesondere für den Einsatz in rauen Umgebungen, sind mit solchen hohen Schutzarten erhältlich.
Welche Rolle spielt die Kabellänge bei Widerstandsthermometern?
Bei Widerstandsthermometern (insbesondere Pt100/Pt1000) können lange Anschlussleitungen aufgrund ihres eigenen elektrischen Widerstands zu Messfehlern führen. Um dies zu kompensieren, werden verschiedene Anschlussarten verwendet: 2-Leiter-Schaltung (einfachste, geringste Genauigkeit), 3-Leiter-Schaltung (kompensiert den Leitungswiderstand teilweise) und 4-Leiter-Schaltung (kompensiert den Leitungswiderstand vollständig und bietet höchste Genauigkeit). Bei längeren Distanzen sind oft auch Signalwandler (Transmitter) direkt am Sensor sinnvoll.
Sind Temperatursensoren für den Einsatz in explosionsgefährdeten Bereichen verfügbar?
Ja, für den Einsatz in explosionsgefährdeten Bereichen (ATEX-Zonen) gibt es speziell zertifizierte Temperatursensoren. Diese Sensoren müssen konstruktive und elektrische Sicherheitsmerkmale aufweisen, um eine Zündquelle zu verhindern. Die Zertifizierung erfolgt nach spezifischen Normen und muss vom Hersteller angegeben werden.
