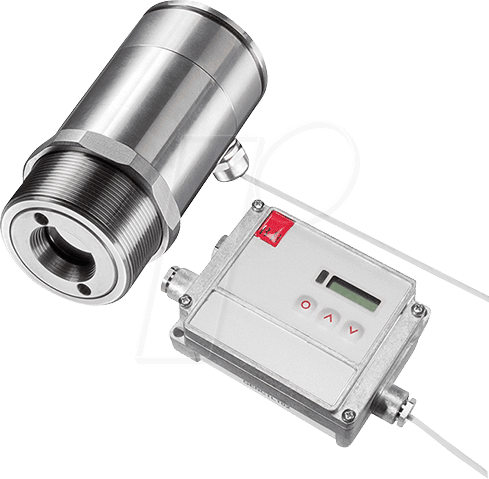

0560 0447-77 – IR-Temperatursensormodul DM751C, nichtmetall. Oberflächen, 3m

Die Infrarot-Thermometer der Serie DM751 ermöglichen exakte Temperaturmessungen auch an kleinsten Objekten ab 2,75 mm in 200 mm Entfernung. Sie sind für universelle Messaufgaben bis 975 °C ausgelegt.Forschung- und Entwicklungseinrichtungen, die auf valide Messdaten angewiesen sind greifen auf dieses Gerät genauso zurück wie Maschinen- oder Anlagenbauer. Die Hochleistungslaser des Pyrometers sind für die berührungslose Temperaturmessung von nichtmetallischen Oberflächen hervoragend gerüstet. Hierzu gehört u.a. die Temperaturüberwachung von Materialien wie Kunststoffe, Lacke, Holz, Stoff oder auch Papier. So wird das IR-Thermometer beispielsweise bei der Temperaturkontrolle beim Schweißen von Kunststoffteilen sowie an Teststationen im Automobilbereich eingesetzt. Der Infrarotsensor garantiert dem Messaufbau eine Genauigkeit von +/- 1% oder +/-1°C. Vorteile • Kleinste Messflecken ab 2,75 mm werden auch bei niedrigen Objekttemperaturen erfassen • Doppel-Laservisier mit 2 Strahlen zur exakten Messfeldmarkierung und Scharfstellung • Optik 75:1 mit wählbaren Scharfeinstellungen • Umgebungstemperatur des Messkopfes ohne Kühlung bis 85 °C, mit automatischer Laserabschaltung bei 50 °C Eigenschaften• Messbereich: -50..+975 °C• Umgebungstemperatur: Messkopf: -20..+85 °C (50°C Laser ON) , Elektronik: 0..+85 °C• Relative Luftfeuchte (nicht kondensierend): 10…95%• Verhältnis Distanz : Messfleck: 75 : 1• Kleinster Messfleckdurchmesser: 2,75 mm @ 200 mm• Genauigkeit (Objekttemperatur >0°C): ±1 % oder ±1 °C• Reproduzierbarkeit bei 23°C: ± 0,5% oder ± 0,5°C• Ansprechzeit T90: 120 ms• Emissionsgrad: 0,1…1,1• Transmissionsgrad: 0,1…1,1• Visier Laser 635 mm, 1mW, On / OFF• Schutzklasse: IP 65 (Nema-4)• Spektralbereich: 8 – 14 µm• Auflösung: 0,1°C• Ausgang einstellbar: 0(4)…20 mA; 0…5 V (10V) TE: Typ J, K, Messkopftemp.• Kabellänge Messkopf: 3 m• Spannungsversorgung: 8..36 VDC• Stromaufnahme: max 160 mA• Abmessung Messkopf: D 50×100 mm• Anschluss Messkopf: M48x1,5• Abmessung Elektronik: 120x70x30 mm
