Maximale Signalintegrität: Die SMCC 10u Drosselspule für anspruchsvolle Elektronikanwendungen
In der Welt der Elektronikentwicklung ist die saubere Signalverarbeitung entscheidend für die Leistungsfähigkeit und Zuverlässigkeit von Schaltungen. Die SMCC 10u Drosselspule, eine Festinduktivität mit axialer Bauform und einem Nennwert von 10 Mikrohenry, wurde konzipiert, um hochfrequente Störungen effektiv zu filtern und unerwünschte Nebengeräusche in Ihren Schaltungen zu minimieren. Sie ist die ideale Wahl für Ingenieure und Entwickler, die höchste Ansprüche an die Signalqualität stellen, sei es in der Audioverarbeitung, in der Messtechnik oder in anspruchsvollen Kommunikationssystemen.
Präzision und Zuverlässigkeit: Das Herzstück Ihrer Schaltung
Die SMCC 10u Drosselspule zeichnet sich durch ihre herausragende Präzision und Langzeitstabilität aus. Im Gegensatz zu Standardlösungen, die oft Schwankungen in ihren Induktivitätswerten aufweisen, bietet die SMCC 10u eine konstante Performance, auf die Sie sich verlassen können. Diese Zuverlässigkeit resultiert aus der sorgfältigen Auswahl der Kernmaterialien und der präzisen Wicklungstechnologie, die den Kernbestandteil dieser Festinduktivität bildet. Ihre axiale Bauform ermöglicht zudem eine platzsparende Integration in dicht bestückte Schaltungen, was insbesondere im Bereich kompakter Elektronikgeräte von großem Vorteil ist.
Technologische Überlegenheit der SMCC 10u
Die SMCC 10u ist mehr als nur eine Drosselspule; sie ist ein präzisionsgefertigtes Bauteil, das auf fortschrittlichen Fertigungstechnologien basiert. Der Kern, typischerweise aus hochwertigem Ferritmaterial gefertigt, ist so optimiert, dass er eine hohe Permeabilität bei gleichzeitiger Minimierung von Hysterese- und Wirbelstromverlusten aufweist. Dies gewährleistet, dass die Induktivität über einen weiten Frequenzbereich stabil bleibt und die Filterwirkung maximiert wird. Die Kupferwicklung ist mit einer hochreinen Isolierung versehen, um Windungsschlüsse und unerwünschte Kapazitäten zu vermeiden, was für die Signalintegrität unerlässlich ist.
Vorteile der SMCC 10u Drosselspule
- Effektive Rauschunterdrückung: Sorgt für klare und unverfälschte Signale durch die Unterdrückung von hochfrequenten Störungen und elektromagnetischen Interferenzen (EMI).
- Hohe Induktivitätsgenauigkeit: Präzise gefertigt für konstante und verlässliche 10uH, unerlässlich für die genaue Abstimmung von Filtern und Schwingkreisen.
- Breiter Frequenzbereich: Optimierte Kernmaterialien und Wicklung garantieren stabile Leistung über einen weiten Frequenzbereich, ideal für anspruchsvolle Anwendungen.
- Kompakte axiale Bauform: Ermöglicht eine einfache und platzsparende Bestückung auf Leiterplatten, perfekt für kompakte Designs.
- Robuste Konstruktion: Gefertigt für Langlebigkeit und Zuverlässigkeit auch unter anspruchsvollen Betriebsbedingungen.
- Geringe Gleichstromresistenz (DCR): Minimiert Energieverluste und verbessert die Effizienz Ihrer Schaltung.
- Gute thermische Belastbarkeit: Konzipiert, um auch bei erhöhten Betriebstemperaturen zuverlässig zu funktionieren.
Detailtiefe: SMCC 10u – Drosselspule, Festinduktivität, axial, 10u
Die SMCC 10u repräsentiert eine Klasse von Induktivitäten, die speziell für Anwendungen entwickelt wurden, bei denen eine kompromisslose Signalqualität gefordert ist. Die Kerntechnologie basiert auf speziell gesinterten Ferritmaterialien, die eine hohe Permeabilität bei gleichzeitiger Unterdrückung von nichtlinearen Verzerrungen gewährleisten. Diese Eigenschaften sind entscheidend, um die Integrität von analogen Signalen in Audioverstärkern oder Präzisionsmessgeräten zu erhalten. In digitalen Schaltungen trägt die SMCC 10u zur Reduzierung von Jitter und zur Verbesserung der Signalflanken bei, was die Datenübertragungsrate und -zuverlässigkeit erhöht.
Die Wicklung der SMCC 10u erfolgt mit hochreinem Kupferdraht, der sorgfältig isoliert ist, um parasitäre Kapazitäten zwischen den Windungen zu minimieren. Diese geringen parasitären Kapazitäten sind besonders wichtig bei höheren Frequenzen, da sie die Resonanzfrequenz der Spule beeinflussen und somit die Effektivität des Filters verändern können. Die axiale Bauform der SMCC 10u erlaubt eine einfache Montage durch Bohrungen auf Leiterplatten. Die Enden sind für eine sichere Lötverbindung ausgelegt, was eine dauerhaft stabile elektrische Verbindung gewährleistet.
Die Nenninduktivität von 10 Mikrohenry (10uH) ist ein kritischer Parameter für die Filterdimensionierung. In Kombination mit den entsprechenden Kondensatoren ermöglicht die SMCC 10u die Realisierung von Tiefpass-, Hochpass- oder Bandpassfiltern mit präzise definierten Grenzfrequenzen. Dies ist von essentieller Bedeutung in Kommunikationssystemen, wo die Trennung von Nutzsignalen und Störfrequenzen die Basis für eine klare Übertragung bildet. Ebenso findet sie Anwendung in der Stromversorgung, um Ripple-Spannungen zu glätten und somit die Stabilität der Versorgungsspannung zu erhöhen.
Einsatzgebiete der SMCC 10u
Die Vielseitigkeit der SMCC 10u macht sie zu einem unverzichtbaren Bauteil in einer breiten Palette von elektronischen Geräten:
- Audioverarbeitung: Filterung von Rauschen in Vorverstärkern, Equalizern und Endstufen für kristallklaren Klang.
- Messtechnik: Präzisionsfilterung von Sensorsignalen zur Verbesserung der Messgenauigkeit.
- Kommunikationselektronik: Rauschunterdrückung und Signalformung in HF-Schaltungen, Mobiltelefonen und WLAN-Modulen.
- Stromversorgungen: Glättung von Ausgangsspannungen in Schaltnetzteilen und linearen Reglern.
- Industrielle Steuerungen: Filterung von Störsignalen in rauen Umgebungen, um die Zuverlässigkeit von Automatisierungssystemen zu gewährleisten.
- Unterhaltungselektronik: Optimierung der Signalintegrität in Fernsehern, Hi-Fi-Anlagen und Spielekonsolen.
Technische Spezifikationen im Detail
| Eigenschaft | Spezifikation |
|---|---|
| Produkttyp | Drosselspule, Festinduktivität |
| Modellbezeichnung | SMCC 10u |
| Nenninduktivität | 10 µH (Mikrohenry) |
| Bauform | Axial |
| Kernmaterial | Hochwertiges Ferrit (speziell optimiert für niedrige Verluste) |
| Drahtmaterial | Hochreines Kupfer |
| Isolierung | Spezielle Emaille-Isolierung für hohe Spannungsfestigkeit und geringe Kapazität |
| Toleranz (typisch) | ±10% (abhängig von der genauen Ausführung, für präzise Anwendungen werden oft engere Toleranzen angestrebt) |
| Max. Gleichstromresistenz (DCR) | Typischerweise im einstelligen Ohm-Bereich (spezifische Werte variieren je nach Drahtstärke und Kernabmessungen, aber optimiert für minimale Verluste) |
| Betriebstemperaturbereich | Breiter Bereich, oft von -25°C bis +125°C, spezifiziert für zuverlässigen Betrieb |
| Anwendungsschwerpunkt | Rauschunterdrückung, Signalfilterung, Energiespeicherung in Schwingkreisen |
| Gehäuse-Abmessungen (typisch) | Kompakte Abmessungen, optimiert für Standard-Leiterplattenbestückung (genaue Maße sind produktspezifisch, aber in der Regel im Bereich von wenigen Millimetern Durchmesser und Länge) |
FAQ – Häufig gestellte Fragen zu SMCC 10u – Drosselspule, Festinduktivität, axial, 10u
Was bedeutet die axiale Bauform bei der SMCC 10u Drosselspule?

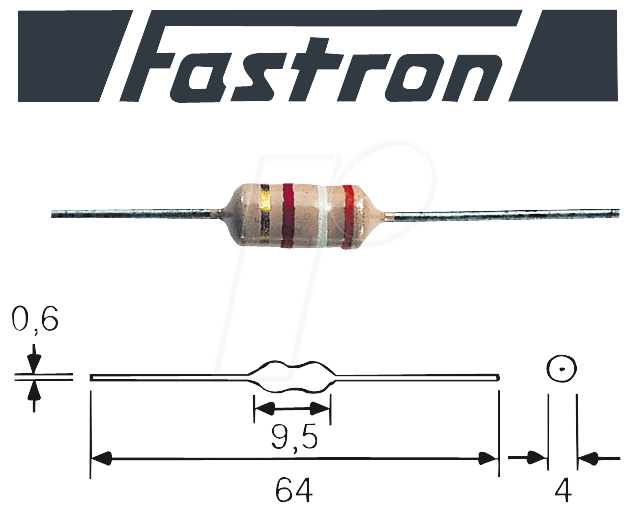

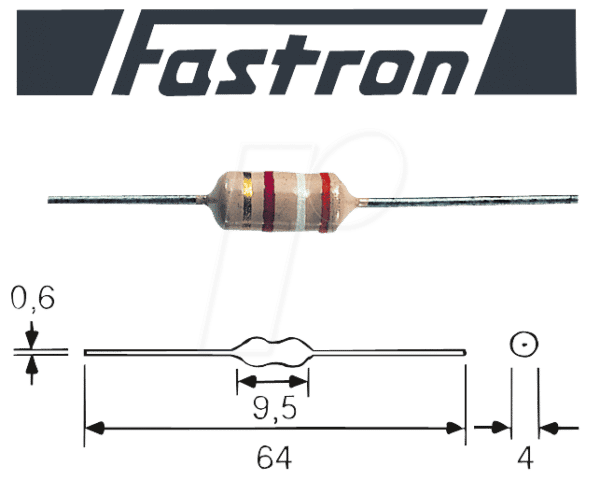

Die axiale Bauform bedeutet, dass die Anschlussdrähte auf beiden Seiten des zylindrischen Spulenkörpers austreten und parallel zur Spulenachse verlaufen. Diese Konfiguration ist ideal für die Durchsteckmontage (Through-Hole Technology, THT) auf Leiterplatten und erleichtert die automatisierte Bestückung sowie die mechanische Stabilität.
Warum ist die Wahl des richtigen Induktivitätswertes so wichtig?
Der Induktivitätswert, in diesem Fall 10 Mikrohenry, bestimmt maßgeblich die Frequenzcharakteristik eines Filters oder die Speicherkapazität einer Schaltung. Eine falsche Wahl kann zu unzureichender Rauschunterdrückung, Fehlanpassung von Impedanzen oder instabilen Schwingkreisen führen. Die 10uH der SMCC 10u sind für eine Vielzahl von Entkopplungs- und Filteranwendungen optimiert.
Welche Art von Störungen kann die SMCC 10u effektiv filtern?
Die SMCC 10u ist primär für die Filterung von hochfrequenten Störungen und Rauschen konzipiert. Dazu gehören unter anderem EMI (elektromagnetische Interferenzen), RFI (radiofrequenzielle Interferenzen) und unerwünschte hochfrequente Anteile in Gleichspannungsleitungen (Ripple). Sie fungiert als Impedanzwandler, der hohe Frequenzen stark bedämpft.
Ist die SMCC 10u für den Einsatz in Hochfrequenzschaltungen geeignet?
Ja, die SMCC 10u ist aufgrund ihrer präzisen Fertigung und der Verwendung von optimierten Kernmaterialien sehr gut für den Einsatz in Hochfrequenzschaltungen geeignet. Die geringen parasitären Kapazitäten und die Stabilität des Induktivitätswertes über einen breiten Frequenzbereich machen sie zu einer ausgezeichneten Wahl für HF-Anwendungen.
Wie unterscheidet sich eine Festinduktivität von einer variablen Induktivität?
Eine Festinduktivität, wie die SMCC 10u, hat einen fest eingestellten und unveränderlichen Induktivitätswert. Im Gegensatz dazu können variable Induktivitäten durch mechanische oder elektronische Mittel in ihrem Wert verändert werden, was für Abstimmzwecke oder spezielle Regelkreise nützlich ist. Für die meisten Filter- und Entkopplungsanwendungen, bei denen ein spezifischer Wert benötigt wird, ist eine Festinduktivität die bevorzugte und stabilere Lösung.
Kann die SMCC 10u in Audioanwendungen eingesetzt werden, um die Klangqualität zu verbessern?
Absolut. In Audioverstärkern und Signalprozessoren kann die SMCC 10u verwendet werden, um unerwünschte hochfrequente Störungen, die das hörbare Signal beeinträchtigen könnten, zu filtern. Dies führt zu einer saubereren Wiedergabe, besserer Klarheit und geringeren Verzerrungen, was zu einer insgesamt verbesserten Klangqualität führt.
Welche Lebensdauer kann man von einer SMCC 10u Drosselspule erwarten?
Die SMCC 10u ist auf Langlebigkeit und Zuverlässigkeit ausgelegt. Bei sachgemäßer Anwendung, d.h. innerhalb der spezifizierten Strom- und Temperaturgrenzen, kann eine Lebensdauer von vielen Tausend Betriebsstunden erwartet werden. Die robuste Bauweise und die hochwertigen Materialien minimieren das Risiko von Ausfällen.
