Die Wahl der richtigen Schirmung für deine Netzwerkkabel ist entscheidend für die Leistung, Stabilität und Zuverlässigkeit deiner Datenübertragung. Ob in industriellen Umgebungen mit hohen elektromagnetischen Störfeldern oder in Rechenzentren mit dicht gepackter Hardware – die passende Abschirmung schützt dein Netzwerk vor unerwünschten Interferenzen und sorgt für reibungslose Verbindungen.
Das sind die beliebtesten Netzwerkkabel Schirmung Produkte
Warum ist Schirmung bei Netzwerkkabeln wichtig?
Netzwerkkabel sind ständig potenziellen externen Störquellen ausgesetzt. Dazu zählen elektromagnetische Interferenzen (EMI) von elektrischen Geräten, Funkwellen von Mobiltelefonen und WLAN-Routern, aber auch Übersprechen (Crosstalk) zwischen den einzelnen Adernpaaren im Kabel selbst. Ohne ausreichende Schirmung können diese Störungen zu Datenverlusten, verringerter Übertragungsgeschwindigkeit und sogar zu Verbindungsabbrüchen führen. Eine effektive Schirmung minimiert diese Risiken, indem sie externe elektromagnetische Felder absorbiert oder reflektiert und das Aussenden von Störsignalen durch das Kabel reduziert.
Grundlagen der Schirmung: Was du wissen musst
Die Schirmung von Netzwerkkabeln basiert auf dem Prinzip, dass leitfähige Materialien elektromagnetische Wellen abschirmen können. Diese schirmenden Materialien umschließen die einzelnen Adernpaare oder das gesamte Kabelbündel und bilden eine Barriere gegen Störsignale. Die Wirksamkeit der Schirmung hängt von mehreren Faktoren ab, darunter das Material der Abschirmung, ihre Dicke, die Art der Umwicklung oder Folienummantelung und nicht zuletzt die korrekte Erdung des Kabels.

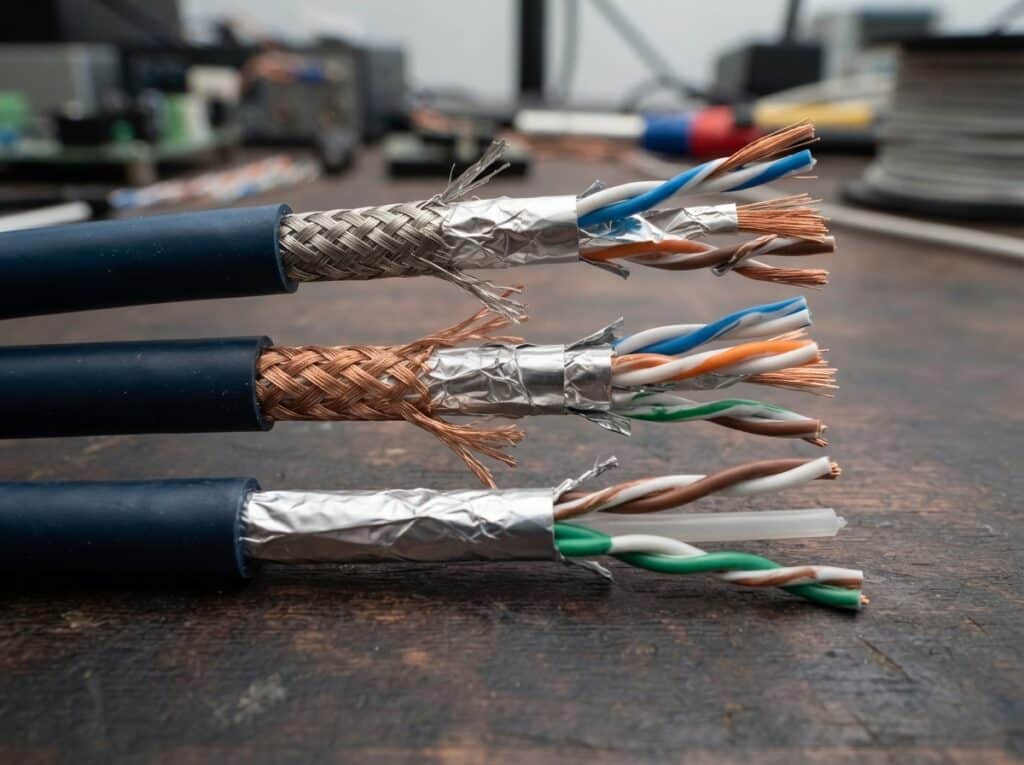

Die verschiedenen Varianten der Netzwerkkabel-Schirmung
Du stehst vor der Herausforderung, die passende Schirmung für dein Netzwerk auszuwählen? Die Vielfalt kann zunächst verwirrend sein, aber mit dem richtigen Wissen triffst du die optimale Entscheidung. Die gängigsten Schirmungsarten lassen sich grob in ungeschirmte Kabel und verschiedene Stufen der geschirmten Kabel unterteilen. Die Klassifizierung erfolgt oft nach dem Akronym S/FTP, F/UTP, U/FTP und anderen Kombinationen, die die Art und Weise der Schirmung beschreiben.
Ungeschirmte Twisted-Pair-Kabel (UTP – Unshielded Twisted Pair)
Dies ist die am weitesten verbreitete Kabelart im Büroumfeld und für Heimnetzwerke. UTP-Kabel bestehen aus vier verdrillten Adernpaaren, wobei die Verdrillung an sich bereits eine gewisse Abschirmungswirkung gegen externes Übersprechen bietet. Sie sind kostengünstig und einfach zu installieren, bieten aber keinerlei zusätzlichen Schutz gegen EMI.
- Vorteile: Kostengünstig, flexibel, einfach zu installieren.
- Nachteile: Keine Schirmung gegen EMI/RFI, anfällig für Übersprechen in störungsreichen Umgebungen, für höhere Übertragungsgeschwindigkeiten (ab Cat 6a) weniger geeignet.
Geschirmte Twisted-Pair-Kabel (STP – Shielded Twisted Pair)
STP-Kabel bieten zusätzlichen Schutz durch eine oder mehrere Schirmungsschichten. Diese Schichten können aus Folien oder geflochtenen Metallgeflechten bestehen und umschließen entweder die einzelnen Adernpaare oder das gesamte Kabelbündel. STP-Kabel sind widerstandsfähiger gegen elektromagnetische Störungen und werden häufig in industriellen Umgebungen, Krankenhäusern oder dort eingesetzt, wo hohe Datenintegrität unerlässlich ist.
F/UTP (Foiled/Unshielded Twisted Pair)
Bei F/UTP-Kabeln ist das gesamte Kabelbündel mit einer Folie aus Aluminium umwickelt. Die einzelnen Adernpaare sind nicht zusätzlich geschirmt. Diese Bauart bietet eine grundlegende Schirmung gegen externe Störquellen.
- Vorteile: Bietet eine grundlegende Schirmung gegen EMI, relativ kostengünstig im Vergleich zu stärker geschirmten Varianten.
- Nachteile: Übersprechen zwischen den Adernpaaren kann immer noch ein Problem darstellen, die Folienummantelung kann anfällig für Beschädigungen sein.
U/FTP (Unshielded/Foiled Twisted Pair)
Hier sind die einzelnen Adernpaare jeweils mit einer eigenen Folie aus Aluminium umwickelt. Das gesamte Kabelbündel ist jedoch nicht zusätzlich geschirmt. Diese Bauart bietet einen sehr guten Schutz gegen Übersprechen zwischen den einzelnen Paaren.
- Vorteile: Exzellenter Schutz gegen Übersprechen zwischen den Adernpaaren, gute Leistung bei höheren Frequenzen.
- Nachteile: Weniger Schutz gegen starke externe EMI im Vergleich zu Kabeln mit äußerer Geflechtschirmung.
S/FTP (Shielded/Foiled Twisted Pair)
S/FTP-Kabel stellen die Königsklasse der Schirmung dar. Sie kombinieren sowohl eine Folienummantelung um die einzelnen Adernpaare (wie bei U/FTP) als auch ein zusätzliches, engmaschiges Metallgeflecht, das das gesamte Kabelbündel umschließt (wie bei STP). Dies bietet den höchsten Schutz gegen sowohl internes Übersprechen als auch externe EMI/RFI.
- Vorteile: Höchster Schutz gegen EMI, RFI und Übersprechen, ideal für anspruchsvolle Umgebungen und höchste Übertragungsgeschwindigkeiten.
- Nachteile: Teurer, steifer und schwieriger zu installieren, erfordert sorgfältige Erdung.
SF/UTP (Shielded/Foiled/Unshielded Twisted Pair)
Bei SF/UTP-Kabeln ist das gesamte Kabelbündel mit einem Metallgeflecht (Shielded) und zusätzlich mit einer Folie (Foiled) umwickelt. Die einzelnen Adernpaare sind nicht zusätzlich geschirmt.
- Vorteile: Gute allgemeine Schirmung gegen externe Störquellen.
- Nachteile: Übersprechen zwischen den Adernpaaren kann eine Einschränkung sein, die Kombination aus Geflecht und Folie kann die Flexibilität beeinträchtigen.
Andere Kombinationen
Es gibt weitere Kombinationen wie SS/FTP (Shielded/Shielded/Foiled Twisted Pair), die noch mehr Schichten und damit noch höheren Schutz bieten. Diese sind jedoch seltener und eher für sehr spezielle Anwendungen im Einsatz.
Die Rolle der Erdung bei geschirmten Netzwerkkabeln
Die beste Schirmung ist wirkungslos, wenn sie nicht korrekt geerdet ist. Die Erdung sorgt dafür, dass eingekoppelte Störspannungen sicher abgeleitet werden. Ohne eine fachgerechte Erdung kann die Schirmung sogar als Antenne wirken und Störungen in das Kabel leiten, anstatt sie abzuhalten. Daher ist es unerlässlich, sowohl die Kabel als auch die Netzwerkkomponenten (Steckdosen, Patchpanels, Stecker) korrekt zu erden, um die volle Schutzwirkung der Schirmung zu gewährleisten.
Wann ist welche Schirmung die richtige Wahl?
Die Entscheidung für eine bestimmte Schirmungsart hängt maßgeblich von deiner spezifischen Anwendungsumgebung ab:
- Büroumgebungen und Heimnetzwerke: Hier sind UTP-Kabel in der Regel ausreichend und die kostengünstigste Lösung. Wenn jedoch starke WLAN-Sender oder andere störungsintensive Geräte in unmittelbarer Nähe sind, kann U/FTP oder F/UTP eine bessere Wahl sein.
- Industrielle Umgebungen, Produktionshallen, Krankenhäuser: In diesen Bereichen mit hohen elektromagnetischen Störfeldern sind S/FTP-Kabel oft die beste Wahl, um eine zuverlässige und störungsfreie Datenübertragung zu gewährleisten. Auch F/UTP oder SF/UTP können hier je nach Störpegel eingesetzt werden.
- Rechenzentren: Dicht gepackte Server-Racks und die Vielzahl an Geräten erzeugen eine erhebliche Menge an EMI. S/FTP-Kabel sind hier Standard, um die Integrität der Datenverbindungen zwischen Servern, Switches und Speichersystemen zu sichern.
- Anspruchsvolle Übertragungsgeschwindigkeiten (10 Gigabit Ethernet und höher): Für Geschwindigkeiten von 10 Gbps und mehr, insbesondere über längere Distanzen, wird die Anforderung an die Schirmung deutlich höher. Hier sind U/FTP oder S/FTP fast immer notwendig, um die Signalintegrität zu wahren und Übersprechen zu minimieren.
Vergleichstabelle: Schirmungsarten im Überblick
| Schirmungsart | Beschreibung der Schirmung | Hauptanwendungsbereich | Schutz vor EMI/RFI | Schutz vor Übersprechen | Kosten | Flexibilität |
|---|---|---|---|---|---|---|
| UTP | Ungeschirmt, nur verdrillte Adernpaare | Heimnetzwerke, Standard-Büros | Gering | Mittel (durch Verdrillung) | Niedrig | Hoch |
| F/UTP | Gesamtes Kabelbündel mit Folie umwickelt | Büros, leichte industrielle Umgebungen | Gut | Mittel | Mittel | Mittel |
| U/FTP | Jedes Adernpaar einzeln mit Folie umwickelt | Anspruchsvolle Büros, Rechenzentren, hohe Geschwindigkeiten | Gut | Sehr gut | Mittel-Hoch | Mittel |
| S/FTP | Jedes Adernpaar einzeln mit Folie, zusätzlich Geflecht um das gesamte Bündel | Industrielle Umgebungen, Rechenzentren, kritische Anwendungen | Sehr gut | Sehr gut | Hoch | Gering |
| SF/UTP | Gesamtes Kabelbündel mit Folie und Geflecht umwickelt | Industrielle Umgebungen, wo externe Störungen dominieren | Sehr gut | Gut | Mittel-Hoch | Gering |
Die Bedeutung von Qualität und korrekter Installation
Unabhängig von der gewählten Schirmungsart ist die Qualität des Kabels und die Sorgfalt bei der Installation von entscheidender Bedeutung. Minderwertige Materialien oder eine unsachgemäße Verlegung können die Schutzwirkung zunichte machen. Achte darauf, die Kabel nicht zu stark zu knicken oder zu quetschen, da dies die Schirmung beschädigen kann. Verwende auch die passenden, geschirmten Steckverbinder und Patchpanels, um eine durchgängige Schirmung vom Endpunkt bis zum anderen zu gewährleisten. Die korrekte Erdung, wie bereits erwähnt, ist dabei ein nicht zu unterschätzender Faktor.
Das sind die neuesten Netzwerkkabel Schirmung Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Schirmung bei Netzwerkkabeln: Welche Varianten gibt es?
Was ist der Hauptunterschied zwischen UTP und STP?
Der Hauptunterschied liegt in der physischen Schirmung. UTP-Kabel (Unshielded Twisted Pair) verzichten vollständig auf zusätzliche Schirmung und verlassen sich ausschließlich auf die Verdrillung der Adernpaare zur Reduzierung von Störungen. STP-Kabel (Shielded Twisted Pair) hingegen verfügen über mindestens eine zusätzliche Schicht aus Folie oder Metallgeflecht, die das Kabel oder die einzelnen Adernpaare umschließt, um es besser vor elektromagnetischen Interferenzen (EMI) und Hochfrequenzstörungen (RFI) zu schützen.
Sind geschirmte Kabel immer die bessere Wahl?
Nicht zwangsläufig. Geschirmte Kabel sind teurer und schwieriger zu installieren, da sie eine korrekte Erdung erfordern. In Umgebungen mit geringen Störsignalen, wie beispielsweise in einem typischen Homeoffice, sind UTP-Kabel oft ausreichend und kostengünstiger. In industriellen Umgebungen, Rechenzentren oder dort, wo hohe elektromagnetische Störquellen vorhanden sind, bieten geschirmte Kabel jedoch einen signifikanten Vorteil für die Stabilität und Leistung des Netzwerks.
Wie erkenne ich die Schirmungsart eines Kabels?
Die Schirmungsart ist in der Regel auf der Kabelummantelung aufgedruckt. Achte auf die typischen Abkürzungen wie UTP, F/UTP, U/FTP oder S/FTP. Die genaue Bedeutung dieser Kürzel gibt Auskunft über die Art und Weise, wie das Kabel geschirmt ist.
Beeinflusst die Schirmung die Flexibilität des Kabels?
Ja, geschirmte Kabel sind tendenziell steifer und weniger flexibel als ungeschirmte Kabel. Dies liegt an den zusätzlichen Schichten aus Folie oder Geflecht. S/FTP-Kabel sind beispielsweise am steifsten. Bei der Installation ist es wichtig, dies zu berücksichtigen und sicherzustellen, dass die Kabel nicht zu stark gebogen oder gequetscht werden, da dies die Schirmung beschädigen kann.
Was passiert, wenn ein geschirmtes Kabel nicht richtig geerdet ist?
Wenn ein geschirmtes Kabel nicht korrekt geerdet ist, kann die Schirmung ihren Zweck nicht erfüllen und sogar kontraproduktiv wirken. Anstatt Störungen abzuleiten, kann die ungenutzte Schirmung als Antenne für externe Störsignale dienen und diese direkt in das Kabel leiten. Dies kann zu noch größeren Problemen führen als bei einem ungeschirmten Kabel.
Welche Schirmungsart eignet sich am besten für 10 Gigabit Ethernet?
Für Anwendungen mit 10 Gigabit Ethernet (10GBASE-T) und höher sind in der Regel stärkere Schirmungen empfehlenswert. U/FTP- und S/FTP-Kabel sind hier oft die bevorzugte Wahl, da sie die nötige Abschirmung gegen Übersprechen und externe Interferenzen bieten, um die Signalintegrität bei diesen hohen Datenraten zu gewährleisten. Die genaue Wahl hängt von der Kabellänge und der Umgebung ab.
