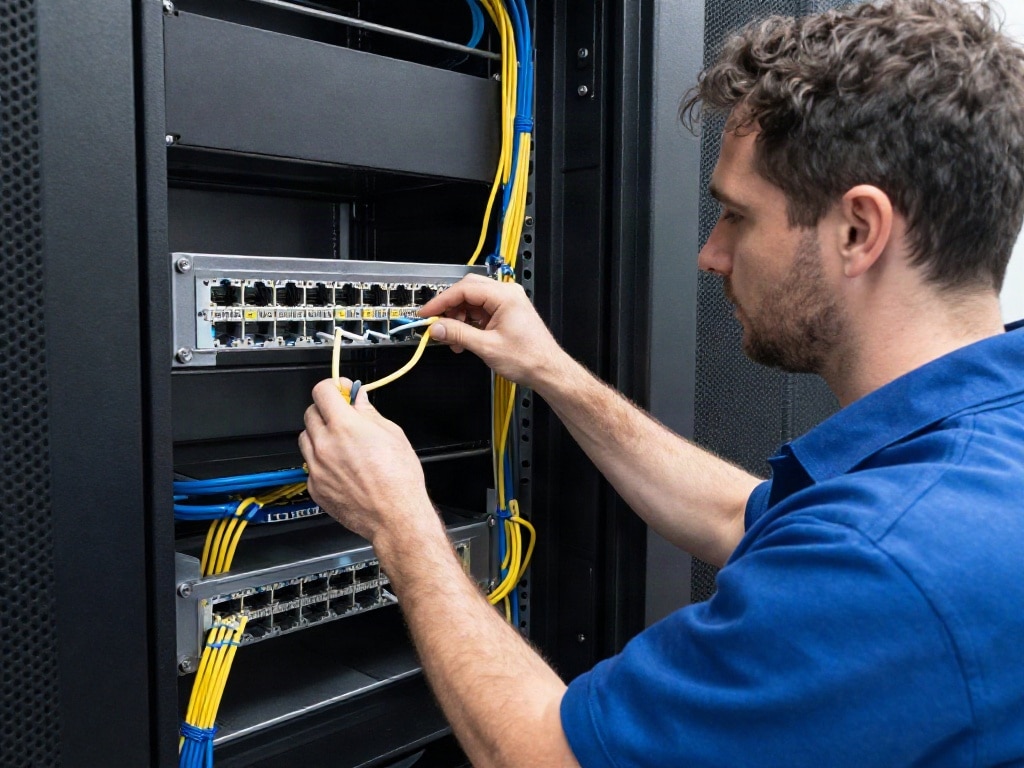

Ein korrekt aufgebauter Netzwerkschrank ist das Fundament jeder stabilen und performanten IT-Infrastruktur, und die richtige Anordnung der Komponenten entscheidet maßgeblich über Kühlung, Wartungsfreundlichkeit und Langlebigkeit.
Das sind die beliebtesten Netzwerkschrank Zubehör Produkte
Grundprinzipien der Netzwerkschrank-Anordnung
Die effiziente Organisation der Hardware in einem Netzwerkschrank minimiert Probleme wie Überhitzung, erschwertes Kabelmanagement und beeinträchtigt die Zugänglichkeit für Wartungsarbeiten. Du erreichst eine optimale Struktur, indem du bestimmte Bereiche für spezifische Funktionseinheiten definierst und deren physikalische Eigenschaften berücksichtigst.
Vertikale Anordnung und Luftstrommanagement
Die vertikale Positionierung von Geräten in einem Netzwerkschrank ist entscheidend für einen effektiven Luftstrom. Warme Luft steigt nach oben auf, daher solltest du Geräte, die viel Wärme abgeben, strategisch platzieren. Aktive Komponenten wie Server und Switches, die eine kontinuierliche Kühlung benötigen, gehören typischerweise in den oberen oder mittleren Bereich, um eine gute zirkulierende Luftzufuhr zu gewährleisten. Weniger wärmeerzeugende Geräte wie Patchpanels oder ungenutzte Höheneinheiten (U) können darunter oder darüber angebracht werden. Achte darauf, freien Platz über und unter Geräten zu lassen, um die Luftzirkulation nicht zu behindern. Lüfter im Netzwerkschrank sollten idealerweise so installiert sein, dass sie kühle Luft von unten ansaugen und warme Luft nach oben ausstoßen. Dies erzeugt einen natürlichen Konvektionsfluss, der die Betriebstemperatur der Komponenten senkt.
Horizontale Anordnung und Zugänglichkeit
Bei der horizontalen Anordnung geht es darum, wie du die Geräte nebeneinander im Rack anordnest und wie du Kabel verlegst. Häufig genutzte Geräte, die regelmäßige Zugriffe erfordern, sollten so platziert werden, dass sie gut erreichbar sind, ohne andere Komponenten stören zu müssen. Serverschränke mit mehreren Türen ermöglichen den Zugriff von vorne und hinten, was die Wartung erheblich erleichtert. Die Anordnung von Netzwerkkomponenten wie Switches und Routern sollte so erfolgen, dass die Verkabelung logisch und geordnet verläuft. Patchpanel sollten idealerweise an den Seiten oder in der Nähe der Switches platziert werden, um Kabellängen kurz zu halten.
Kabelmanagement: Der Schlüssel zur Ordnung
Ein durchdachtes Kabelmanagement ist unerlässlich für einen gut organisierten Netzwerkschrank. Dies beinhaltet die Verwendung von Kabelkanälen, Klettbändern, Kabelbindern und vertikalen oder horizontalen Kabelführungspanelen. Kabel sollten so kurz wie möglich gehalten werden und von den Stromkabeln getrennt geführt werden, um Interferenzen zu vermeiden. Identifiziere alle Kabel mit klaren Beschriftungen. Dies erleichtert die Fehlersuche und zukünftige Erweiterungen erheblich. Vermeide es, Kabel zu stark zu knicken oder zu quetschen, da dies die Signalqualität beeinträchtigen kann.
Strategische Platzierung von Schlüsselkomponenten
Die exakte Positionierung von Servern, Switches, Patchpanels und anderen Netzwerkgeräten erfordert eine genaue Planung, um die Funktionalität zu optimieren.
Serverplatzierung
Server sind oft die wärmeerzeugendsten Komponenten in einem Netzwerkschrank. Sie sollten so platziert werden, dass eine optimale Luftzirkulation gewährleistet ist. In den meisten Fällen bedeutet dies, dass sie in der Mitte des Schranks, aber mit genügend Abstand zu anderen Geräten aufgestellt werden. Achte auf die Lüftungsöffnungen des Servers und stelle sicher, dass diese nicht blockiert sind. Bei sehr leistungsstarken Servern kann es notwendig sein, zusätzliche Lüfter im Schrank zu installieren oder den Schrank in einem klimatisierten Raum aufzustellen.
Switch- und Router-Anordnung
Netzwerk-Switches und Router sind das Rückgrat deiner Konnektivität. Sie sollten so platziert werden, dass die Kabelwege zu den Endgeräten oder anderen Netzwerkschränken kurz gehalten werden. Oftmals werden Switches im oberen oder mittleren Bereich des Schranks installiert, um eine einfache Anbindung an das Patchpanel zu ermöglichen. Berücksichtige die Anzahl der Ports und die benötigte Bandbreite bei der Auswahl des richtigen Switches und seiner Position.
Patchpanel-Integration
Patchpanels dienen als zentrale Sammelstelle für alle Netzwerkverbindungen. Sie sollten idealerweise in der Nähe der Switches platziert werden, mit denen sie verbunden sind. Dies minimiert die Kabellänge zwischen Patchpanel und Switch und erleichtert die Verwaltung. Stelle sicher, dass genügend Platz für das Einziehen und Verwalten der Kabel vorhanden ist.
USV-Systeme (Unterbrechungsfreie Stromversorgung)
Eine USV schützt deine kritischen Netzwerkkomponenten vor Stromausfällen. Sie sollte so positioniert werden, dass sie leicht zugänglich ist und ihre Lüftungsöffnungen frei bleiben. Oftmals werden USVs am unteren Ende des Schranks platziert, da sie oft schwer sind und eine stabile Basis benötigen. Stelle sicher, dass die USV ausreichend Leistung für alle angeschlossenen Geräte liefert.
Andere wichtige Komponenten
Andere Komponenten wie Firewalls, Modems, oder Speichersysteme sollten ebenfalls strategisch platziert werden, basierend auf ihrer Funktion, ihrem Wärmeaufkommen und ihren Verbindungsanforderungen. Beachte bei der Anordnung immer die Spezifikationen der Hersteller bezüglich Lüftung und Montage.
Effektives Kabelmanagement
Ein sauberes und gut organisiertes Kabelmanagement ist entscheidend für die Performance und Wartbarkeit eines Netzwerkschranks. Es minimiert Fehlerquellen und erleichtert die Fehlersuche.
Kabeltypen und ihre Führung
Verwende für Ethernet-Verbindungen in der Regel Twisted-Pair-Kabel (Cat 5e, Cat 6, Cat 6a, Cat 7), deren Abschirmung wichtig für die Signalintegrität ist. Stromkabel sollten separat von Datenkabeln geführt werden, um elektromagnetische Interferenzen (EMI) zu vermeiden. Nutze dafür separate Kabelkanäle. Alle Kabel sollten mit robusten und eindeutigen Etiketten versehen sein, die ihre Funktion und ihren Endpunkt angeben.
Kabelorganisationselemente
- Kabelkanäle: Vertikale und horizontale Kabelkanäle helfen, Kabelbündel sauber zu führen und zu organisieren.
- Klettbänder und Kabelbinder: Diese sind ideal, um Kabelbündel zu fixieren und an den Schrankrahmen zu befestigen. Klettbänder sind vorteilhaft, da sie wiederverwendbar sind und die Kabel nicht beschädigen.
- Patchpanel-Slots: Viele Netzwerkschränke verfügen über integrierte Slots für Patchpanels, die eine strukturierte Verkabelung ermöglichen.
- Geräte mit integriertem Kabelmanagement: Manche Switches und Server bieten integrierte Kabelführungen oder Rückwände, die das Kabelmanagement erleichtern.
Minimierung von Kabellängen
Halte die Längen von Netzwerkkabeln so kurz wie möglich, um Signalverluste zu minimieren und das Chaos zu reduzieren. Plane die Platzierung von Komponenten so, dass die benötigten Kabelwege kurz und direkt sind.
Luftstrom und Kühlung im Netzwerkschrank
Die richtige Kühlung ist entscheidend, um die Lebensdauer deiner Hardware zu verlängern und Ausfälle zu vermeiden. Eine durchdachte Luftstromführung ist hierbei von zentraler Bedeutung.
Ventilationsschächte und Lüfterplatzierung
Netzwerkschränke sind in der Regel mit perforierten Türen und Seitenwänden ausgestattet, um eine passive Belüftung zu ermöglichen. Zusätzlich können aktive Lüfter im Schrank installiert werden. Die optimale Anordnung von Lüftern ist entscheidend: Sie sollten so installiert werden, dass sie einen konstanten Luftstrom erzeugen, der warme Luft aus dem Schrank ableitet und kühle Luft von außen ansaugt. Häufig wird ein „Kaltgang/Warmgang“-Prinzip angewendet, bei dem der vordere Bereich des Schranks die kühle Zuluft erhält und die warme Abluft nach hinten oder oben entweicht.
Ungenutzte Höheneinheiten (U) als Luftbarrieren
Leere Höheneinheiten (U) im Netzwerkschrank sollten mit Blindplatten abgedeckt werden. Diese Blindplatten verhindern, dass warme Luft von der Rückseite des Schranks nach vorne strömt, wo sie benötigt wird, und sorgen so für eine bessere Trennung von Kalt- und Warmluft. Dies verbessert die Effizienz der Kühlung erheblich.
Wärmeerzeugung und Geräteplatzierung
Identifiziere die Geräte, die die meiste Wärme erzeugen (Server, Hochleistungsschalter, Speichersysteme), und platziere sie so, dass die warme Luft ungehindert abgeleitet werden kann. Vermeide es, diese Geräte direkt übereinander zu stapeln, wenn ihre Lüftungsöffnungen nicht entsprechend ausgelegt sind. Die Platzierung von weniger wärmeerzeugenden Geräten wie Patchpanels kann helfen, die warme Luftschichten zu durchbrechen.
Sicherheit und Zugriffsmanagement
Neben der physischen Anordnung spielen auch Sicherheitsaspekte eine wichtige Rolle beim Aufbau eines Netzwerkschranks. Unbefugter Zugriff kann zu Datenverlust, Systemausfällen oder Diebstahl führen.
Verriegelbare Türen und Seitenteile
Moderne Netzwerkschränke sind in der Regel abschließbar. Stelle sicher, dass Türen und Seitenteile verriegelt sind, um unbefugten physischen Zugriff zu verhindern. Dies ist besonders wichtig in öffentlichen oder gemeinsam genutzten Räumen.
Stromversorgung und redundante Systeme
Eine stabile und redundante Stromversorgung ist essenziell. Die Installation von USVs und die Nutzung von redundanten Stromnetzteilen in kritischen Geräten minimieren das Risiko von Ausfällen. Achte auf die richtige Verkabelung und die Einhaltung von Sicherheitsvorschriften bei der Installation.
Erdung
Alle metallischen Komponenten des Netzwerkschranks sowie die installierten Geräte sollten ordnungsgemäß geerdet sein. Dies schützt vor elektrostatischer Entladung (ESD) und Überspannungen, die empfindliche Elektronik beschädigen können.
Übersicht der Kernaspekte
| Kategorie | Schwerpunkte | Relevanz für Effizienz | Praktische Tipps |
|---|---|---|---|
| Vertikale Anordnung | Platzierung von Geräten nach Wärmeabgabe und Lüftungseffizienz | Optimale Kühlung, Verhinderung von Hotspots | Wärmeerzeugende Geräte nach oben/mitte, Luftstrom von unten nach oben |
| Horizontale Anordnung | Anordnung nebeneinander, Zugänglichkeit für Wartung | Schnelle Fehlerbehebung, einfache Erweiterungen | Häufig genutzte Geräte zugänglich platzieren, Logische Reihenfolge der Komponenten |
| Kabelmanagement | Organisation von Daten- und Stromkabeln | Reduzierung von Störungen, Übersichtlichkeit, verbesserte Luftzirkulation | Kabelkanäle, Klettbänder, eindeutige Beschriftung, Trennung von Strom- und Datenkabeln |
| Luftstrom & Kühlung | Konvektionsfluss, Lüfterplatzierung, Blindplatten | Längere Lebensdauer der Hardware, Verhinderung von Überhitzung | Kaltgang/Warmgang-Prinzip, Blindplatten in leeren U, Freihalten von Lüftungsöffnungen |
| Sicherheit | Zugriffsmanagement, Stromversorgung, Erdung | Schutz vor unbefugtem Zugriff, Datenverlust und Hardware-Schäden | Abschließbare Türen, USVs, redundante Netzteile, korrekte Erdung |
Das sind die neuesten Netzwerkschrank Zubehör Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Netzwerkschrank richtig aufbauen: Anordnung der Komponenten
Wie wähle ich die richtige Größe für meinen Netzwerkschrank?
Die Größe deines Netzwerkschranks hängt von der Anzahl der benötigten Höheneinheiten (U) ab, die deine aktuellen und zukünftigen Geräte benötigen, sowie vom benötigten Platz für Verkabelung und Luftzirkulation. Messe deine Geräte und plane etwa 20-30% zusätzlichen Platz für zukünftige Erweiterungen und eine gute Belüftung ein. Berücksichtige auch die Tiefe des Schranks, um sicherzustellen, dass alle Geräte und Kabel Platz finden.
Welche Komponenten sollten ganz unten im Netzwerkschrank platziert werden?
Typischerweise werden schwere und/oder weniger wärmeerzeugende Komponenten, die von unten Stabilität benötigen, im unteren Bereich platziert. Dazu gehören oft unterbrechungsfreie Stromversorgungen (USVs), schwere Server-Storage-Systeme oder auch Patchpanels, wenn dies die Kabelführung verbessert. Hauptsache, die Lüftungsöffnungen bleiben frei und die Stabilität ist gewährleistet.
Wie wichtig ist die Trennung von Strom- und Datenkabeln?
Die Trennung von Strom- und Datenkabeln ist äußerst wichtig, um elektromagnetische Interferenzen (EMI) zu vermeiden. EMI kann die Signalqualität von Netzwerkkabeln beeinträchtigen und zu langsameren Übertragungsraten, Datenfehlern oder sogar vollständigen Verbindungsabbrüchen führen. Verwende separate Kabelkanäle und halte die Kabel so weit wie möglich voneinander entfernt.
Was sind Blindplatten und wofür werden sie verwendet?
Blindplatten sind flache Platten, die in ungenutzte Höheneinheiten (U) in einem Netzwerkschrank eingesetzt werden. Sie dienen dazu, den Luftstrom zu steuern. Indem sie leere Räume abdecken, verhindern sie, dass warme Luft von der Rückseite des Schranks nach vorne strömt und sich mit der kühlen Zuluft vermischt. Dies verbessert die Effizienz der Kühlung, indem es eine klarere Trennung zwischen dem Kaltgang (vorne) und dem Warmgang (hinten) schafft.
Wie kann ich sicherstellen, dass mein Netzwerkschrank gut belüftet ist?
Eine gute Belüftung erreichst du durch die richtige Platzierung der Geräte, die von der Wärmeentwicklung abhängt (wärmere Geräte nach oben oder mit Abstand), die Verwendung von Lüftern (ideal von unten nach oben gerichtet), die Abdeckung leerer Höheneinheiten mit Blindplatten und die Sicherstellung, dass die Lüftungsöffnungen aller Geräte frei zugänglich sind. Auch die Umgebungstemperatur des Raumes spielt eine Rolle.
Welche Rolle spielen Beschriftungen bei der Organisation eines Netzwerkschranks?
Beschriftungen sind unerlässlich für eine effektive Organisation und Wartung. Klare und eindeutige Beschriftungen auf allen Kabeln, Geräten und Patchpanel-Ports ermöglichen eine schnelle Identifizierung bei der Fehlersuche, bei Erweiterungen oder bei der Dokumentation. Sie sparen erheblich Zeit und reduzieren die Fehleranfälligkeit, insbesondere in komplexen Netzwerken.
