Wenn du RJ45-Stecker an Verlegekabel anbringst, sind entscheidende Details zu beachten, um eine stabile und leistungsfähige Netzwerkverbindung zu gewährleisten. Fehler bei der Montage können zu Datenverlust, geringen Übertragungsraten oder gar zum Ausfall der gesamten Verbindung führen. Dieser Ratgeber führt dich durch die wichtigsten Aspekte, damit deine Installation professionell gelingt.
Das sind die beliebtesten RJ45 Stecker Produkte

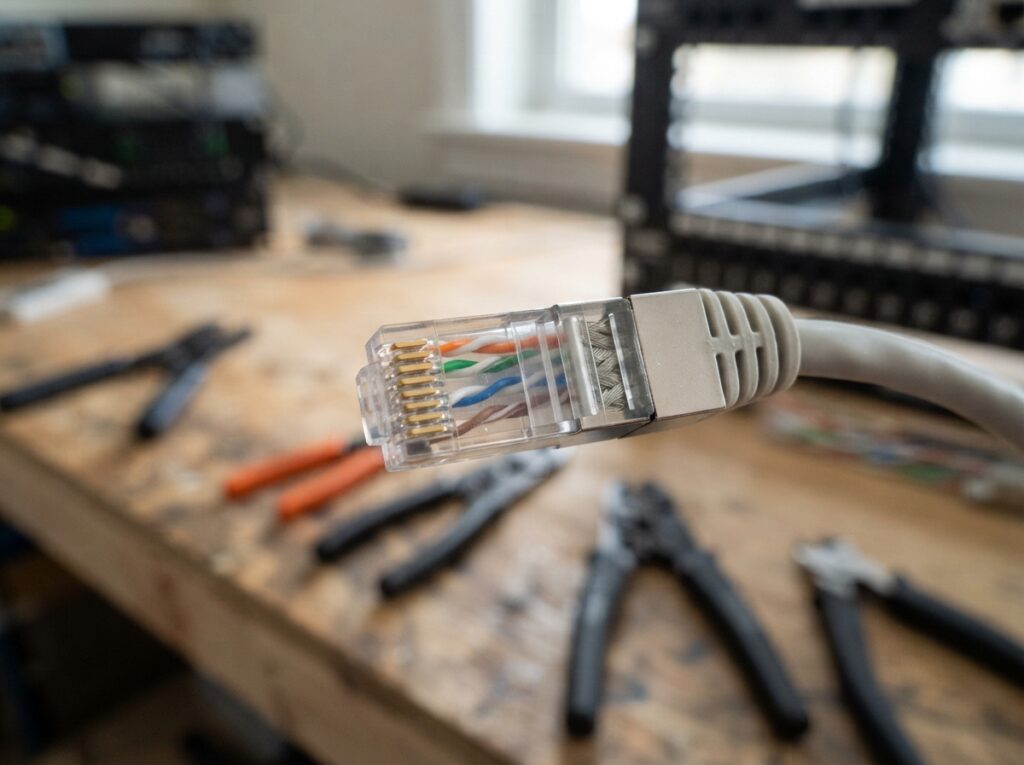

Grundlagen der RJ45-Stecker und Verlegekabel
RJ45-Stecker sind der Standard für die Verbindung von Ethernet-Netzwerken. Sie bilden die Schnittstelle zwischen Netzwerkkabeln (Patchkabeln oder eben Verlegekabeln) und Netzwerkgeräten wie Routern, Switches, Computern oder Netzwerkdosen. Verlegekabel, auch als Installationskabel bekannt, sind für die feste Verlegung in Wänden, Decken oder Leerrohren konzipiert. Sie unterscheiden sich von Patchkabeln durch ihre Bauweise: Verlegekabel besitzen in der Regel starre Adern, während Patchkabel flexible Litzen für den flexiblen Einsatz aufweisen. Die korrekte Terminierung von Verlegekabeln mit RJ45-Steckern ist daher ein wichtiger Schritt für eine zuverlässige Netzwerkinfrastruktur.
Wichtige Auswahlkriterien für RJ45-Stecker und Werkzeuge
Die Auswahl des richtigen RJ45-Steckers und des passenden Werkzeugs ist fundamental für eine erfolgreiche Montage. Hierbei spielen mehrere Faktoren eine Rolle:
- Kabeltyp (Cat-Kategorie): RJ45-Stecker sind für spezifische Kabelkategorien (Cat 5e, Cat 6, Cat 6a, Cat 7, Cat 8) ausgelegt. Du musst sicherstellen, dass der Stecker zur Kategorie deines Verlegekabels passt, um die volle Leistung des Netzwerks zu erreichen. Ein Cat 6a-Kabel benötigt beispielsweise einen Stecker, der für die höhere Bandbreite und Frequenz von Cat 6a optimiert ist.
- Schirmung des Kabels: Verlegekabel gibt es sowohl ungeschirmt (UTP – Unshielded Twisted Pair) als auch geschirmt (STP – Shielded Twisted Pair, FTP – Foiled Twisted Pair, S/FTP – Shielded/Foiled Twisted Pair). Wähle RJ45-Stecker, die für den entsprechenden Schirmungstyp geeignet sind. Geschirmte Stecker bieten zusätzliche Kontakte für die Masse und die Schirmung, was für die Signalintegrität bei höheren Frequenzen unerlässlich ist.
- Leiterquerschnitt: Verlegekabel haben oft dickere Leiter (typischerweise 22-26 AWG) als Litzenkabel. Die RJ45-Stecker müssen kompatibel mit dem Durchmesser der einzelnen Adern sein, um einen sicheren elektrischen Kontakt zu gewährleisten. Einige Stecker sind speziell für massive Leiter (solid wire) ausgelegt.
- Hersteller und Qualität: Minderwertige Stecker können zu schlechten Kontakten, erhöhtem Übergangswiderstand und damit zu Leistungseinbußen führen. Investiere in qualitativ hochwertige Stecker namhafter Hersteller, die für ihre Zuverlässigkeit bekannt sind.
- Werkzeuge: Für die Terminierung von RJ45-Steckern an Verlegekabel benötigst du spezielles Werkzeug. Dazu gehören:
- Ein gutes Abisolierwerkzeug (Stripper), das die Kabelummantelung entfernt, ohne die Isolierung der einzelnen Adern zu beschädigen.
- Eine Crimpzange für RJ45-Stecker, die den Stecker sicher mit den Adern verbindet. Achte darauf, dass die Zange für den von dir verwendeten Steckertyp geeignet ist.
- Ein Seitenschneider oder eine gute Schere zum präzisen Kürzen der Adern.
- Optional: Ein Kabeltester, um die fertige Verbindung auf Korrektheit und Durchgängigkeit zu prüfen.
Der Montageprozess: Schritt für Schritt zur perfekten Verbindung
Die Montage von RJ45-Steckern an Verlegekabel erfordert Präzision und Sorgfalt. Folge diesen Schritten, um eine professionelle Verbindung zu erzielen:
- Kabel vorbereiten: Beginne damit, die äußere Kabelummantelung des Verlegekabels etwa 2 bis 3 cm vom Ende zu entfernen. Verwende hierfür das Abisolierwerkzeug und achte darauf, die darunterliegenden Adernpaare nicht zu beschädigen.
- Adernpaare entwirren und sortieren: Die vier Adernpaare im Kabel sind miteinander verdrillt. Entwirre sie vorsichtig nur so weit wie nötig, um sie später korrekt zu sortieren. Eine zu starke Entdrillung kann das Übersprechen zwischen den Adern erhöhen und die Leistung beeinträchtigen.
- Adern nach Norm sortieren: Nun werden die einzelnen Adern in der richtigen Reihenfolge gemäß der Verdrahtungsnorm T568A oder T568B angeordnet. Die Wahl zwischen T568A und T568B ist für die Funktionalität unerheblich, solange du auf beiden Seiten des Kabels die gleiche Norm verwendest (Straight-Through-Kabel). Für spezielle Anwendungen wie Crossover-Kabel, die Geräte desselben Typs direkt verbinden, werden unterschiedliche Normen an beiden Enden verwendet. Die Reihenfolge der Adern ist entscheidend für die korrekte Signalübertragung.
- Adern auf Länge kürzen: Lege die sortierten Adern nebeneinander und kürze sie mit einem Seitenschneider oder einer Schere auf eine einheitliche Länge. Die Länge der einzelnen Adern sollte so bemessen sein, dass sie im Stecker gerade noch bis zum Kontaktende reichen, aber nicht überstehen. Achte darauf, dass die Kabelummantelung bis kurz vor die Kontakte des Steckers reicht, um die Adernpaare zu schützen und mechanische Stabilität zu gewährleisten.
- Adern in den Stecker einführen: Führe die vorbereiteten und sortierten Adern vorsichtig in den RJ45-Stecker ein. Achte darauf, dass jede Ader in ihrem vorgesehenen Kanal im Stecker sitzt und die richtige Reihenfolge beibehalten wird. Die Farbcodierung auf dem Stecker (falls vorhanden) und die Standardisierung der Normen (T568A/B) sind hierbei wichtige Hilfsmittel.
- Schirmung anlegen (bei geschirmten Steckern): Bei geschirmten Kabeln und Steckern muss die Schirmung des Kabels sorgfältig mit dem Stecker verbunden werden. Dies geschieht in der Regel durch eine metallische Hülse oder Klemmen am Stecker, die für eine leitende Verbindung zur Gehäuseschirmung des Steckers sorgen.
- Crimpen: Setze den vorbereiteten Stecker mit den Adern in die Crimpzange ein. Drücke die Zange kräftig zusammen, um die Kontakte des Steckers durch die Adernisolierung zu treiben und so eine elektrische Verbindung herzustellen. Gleichzeitig wird die Kabelummantelung im Stecker fixiert.
- Sichtprüfung und Kabeltest: Überprüfe die Crimpung visuell. Stelle sicher, dass alle Adern fest sitzen und die Kontakte richtig eingedrungen sind. Im Idealfall verwendest du einen Netzwerkkabeltester, um die Durchgängigkeit, korrekte Belegung und potenzielle Kurzschlüsse zu überprüfen. Ein Tester gibt dir die Sicherheit, dass deine Verbindung fehlerfrei funktioniert.
Herausforderungen und Lösungsansätze bei der Terminierung
Die Montage von RJ45-Steckern an Verlegekabel ist nicht immer unproblematisch. Hier sind einige gängige Herausforderungen und wie du sie meistern kannst:
- Beschädigte Adern: Beim Abisolieren oder Einführen der Adern in den Stecker können diese leicht beschädigt werden, was zu Verbindungsfehlern führt. Tipp: Verwende stets scharfe und geeignete Werkzeuge. Sei beim Abisolieren sehr vorsichtig und übe nur minimalen Druck aus.
- Falsche Adernreihenfolge: Ein kleiner Fehler bei der Sortierung der Adernpaare führt zu einer fehlerhaften Verbindung. Tipp: Halte dich strikt an die gewählte Norm (T568A oder T568B) und überprüfe die Reihenfolge mehrmals, bevor du den Stecker crimpst. Nutze Farbcodierungen als Orientierung.
- Schlechte Crimpung: Eine unzureichende Crimpung führt zu wackeligen Kontakten und Signalverlusten. Tipp: Stelle sicher, dass deine Crimpzange die richtige Einstellung für den Stecker und das Kabel hat. Übe beim Crimpen gleichmäßigen und ausreichenden Druck aus.
- Probleme mit geschirmten Kabeln: Die korrekte Anbindung der Schirmung ist oft komplex. Tipp: Verwende spezielle Stecker und Werkzeuge, die für geschirmte Kabel ausgelegt sind. Stelle sicher, dass die Schirmung überall leitend verbunden ist.
- Kabelkategorien nicht übereinstimmend: Die Verwendung eines Steckers, der nicht zur Kategorie des Kabels passt, limitiert die Leistung. Tipp: Kaufe Stecker, die explizit für die Kategorie deines Verlegekabels (z.B. Cat 6a) ausgewiesen sind.
Die Bedeutung der richtigen Kabelverlegung und Normen
Neben der korrekten Steckerterminierung spielt auch die Verlegung des Kabels eine entscheidende Rolle für die Netzwerkperformance. Achte auf folgende Punkte:
- Vermeide starke Biegeradien: Verlegekabel sollten nicht zu stark geknickt oder gebogen werden, da dies die Signalintegrität beeinträchtigen kann. Halte dich an die vom Hersteller empfohlenen minimalen Biegeradien.
- Trennung von Stromkabeln: Halte Netzwerkkabel so weit wie möglich von Stromkabeln fern, um elektromagnetische Interferenzen (EMI) zu vermeiden, die zu Datenfehlern führen können. Ein Mindestabstand von mehreren Zentimetern ist empfehlenswert.
- Abschirmung korrekt nutzen: Bei geschirmten Verlegekabeln ist es wichtig, dass die Schirmung durchgängig von der Netzwerkdose bis zum Patchpanel (und gegebenenfalls bis zum Stecker am Gerät) korrekt verbunden und geerdet ist. Dies schützt vor Störungen und verbessert die Signalqualität, insbesondere bei höheren Übertragungsraten.
- Normen einhalten: Die Einhaltung von Verdrahtungsnormen wie T568A und T568B ist essenziell für die Kompatibilität und Interoperabilität von Netzwerken. Die Verwendung einesheitlichen Standards auf der gesamten Strecke ist eine Grundvoraussetzung.
Vergleich von RJ45-Steckern für Verlegekabel
| Kategorie/Merkmal | UTP (Ungeschirmt) | STP/FTP (Geschirmt) | Besonderheiten |
|---|---|---|---|
| Geeignete Kabelkategorien | Cat 5e, Cat 6, Cat 6a, Cat 7, Cat 8 | Cat 6a, Cat 7, Cat 8 (oft auch Cat 6) | Stecker muss zur Kabelkategorie passen, um die volle Leistung zu erzielen. |
| Montageaufwand | Einfacher, da keine Schirmungsanbindung notwendig. | Komplexer durch Anbindung der Schirmung und Erdung. Erfordert oft spezifisches Werkzeug. | Qualität der Schirmungsanbindung ist entscheidend für die Funktion. |
| Schutz vor Störungen | Anfälliger für elektromagnetische Interferenzen (EMI). | Bietet besseren Schutz vor EMI und verbessert Signalintegrität. | Besonders wichtig in Umgebungen mit vielen elektrischen Geräten. |
| Steckerbauweise | Einfacher Aufbau, oft nur für die Adernisolierung. | Massiver, mit zusätzlicher Metallhülse oder Klemmen für die Schirmung. | Kann dicker sein und mehr Platz im Patchpanel oder an der Netzwerkdose beanspruchen. |
| Kosten | In der Regel günstiger in der Anschaffung. | Teurer aufgrund der aufwendigeren Konstruktion. | Investition in geschirmte Stecker und Kabel kann sich in leistungskritischen Umgebungen lohnen. |
Das sind die neuesten RJ45 Stecker Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu RJ45-Stecker an Verlegekabel: Was ist zu beachten?
Muss ich auf beiden Seiten des Kabels die gleiche Norm (T568A/T568B) verwenden?
Ja, für eine Standard-Verbindung, die sogenannte Straight-Through-Verbindung, musst du auf beiden Enden des Kabels die gleiche Verdrahtungsnorm (entweder T568A oder T568B) verwenden. Andernfalls funktioniert die Verbindung nicht oder nur fehlerhaft. Nur für spezielle Crossover-Verbindungen werden an den beiden Enden unterschiedliche Normen verwendet.
Welche Kabelkategorie sollte ich für mein Heimnetzwerk wählen?
Für die meisten modernen Heimnetzwerke ist Cat 6a ausreichend. Sie unterstützt Übertragungsraten von bis zu 10 Gigabit pro Sekunde über Distanzen von bis zu 100 Metern und ist zukunftssicher. Cat 7 und Cat 8 bieten noch höhere Bandbreiten, sind aber für typische Heimnetzanwendungen oft überdimensioniert und teurer.
Kann ich normale RJ45-Stecker für alle Verlegekabel verwenden?
Nein, das ist nicht empfohlen. Verlegekabel haben massive Leiter, während Patchkabel flexible Litzen haben. Die RJ45-Stecker sind oft für einen der beiden Typen optimiert. Verwende Stecker, die explizit für massive Leiter (solid wire) von Verlegekabeln ausgelegt sind, um eine sichere und dauerhafte Verbindung zu gewährleisten.
Wie wichtig ist die Schirmung bei RJ45-Steckern und Verlegekabeln?
Die Schirmung ist wichtig, um das Netzwerksignal vor externen elektromagnetischen Störungen zu schützen. In Umgebungen mit vielen elektrischen Geräten oder bei der Verlegung in der Nähe von Stromkabeln kann eine geschirmte Verbindung (STP/FTP) die Signalintegrität erheblich verbessern und Leistungseinbußen verhindern. Für einfache Heimnetzwerke in störungsarmen Umgebungen ist UTP oft ausreichend.
Was passiert, wenn ich die Adernpaare zu stark entdrille?
Das Entdrillen der Adernpaare stört die Verdrillung, die zur Minimierung von Übersprechen und externen Störungen dient. Je weiter die Adern entdrillt werden, desto anfälliger ist das Signal für Interferenzen und desto geringer ist die erreichbare Datenrate und die Signalqualität. Versuche daher, die Verdrillung nur so weit zu lösen, wie es für die sortierte Einführung in den Stecker unbedingt nötig ist.
Wie erkenne ich, ob meine RJ45-Verbindung korrekt hergestellt wurde?
Die sicherste Methode ist die Verwendung eines Netzwerkkabeltesters. Dieses Gerät prüft die Durchgängigkeit aller acht Adern, die korrekte Belegung (gemäß T568A/T568B) und erkennt Kurzschlüsse oder gebrochene Verbindungen. Eine visuelle Prüfung allein reicht oft nicht aus, um alle Fehler zu erkennen.
