Wenn dein Netzwerk langsam ist oder Verbindungsabbrüche erleidet, sind fehlerhafte Netzwerkkabel und Verdrahtung oft die Ursache. Das schnelle und präzise Identifizieren dieser Probleme ist entscheidend für die Aufrechterhaltung einer stabilen und leistungsfähigen Netzwerkinfrastruktur.
Das sind die beliebtesten Netzwerkkabeltester Produkte
Warum Netzwerkkabel testen? Die häufigsten Fehlerquellen
Netzwerkkabel sind das Rückgrat jeder digitalen Kommunikation, doch ihre Integrität kann durch eine Vielzahl von Faktoren beeinträchtigt werden. Von physischen Beschädigungen bis hin zu Installationsfehlern – die Folgen können von geringfügigen Geschwindigkeitseinbußen bis hin zu kompletten Netzwerkausfällen reichen. Das Verständnis der häufigsten Fehlerquellen ist der erste Schritt zur effektiven Fehlerbehebung.
Physische Beschädigungen
- Knicke und Quetschungen: Unsachgemäße Verlegung oder Überlastung von Kabeltrassen kann zu Knicken führen, die die inneren Leiter beschädigen.
- Scherbeanspruchung: Das Ziehen von Kabeln durch enge Öffnungen oder über scharfe Kanten ohne Schutz kann die Isolierung oder die Leiter selbst beschädigen.
- Umwelteinflüsse: Feuchtigkeit, extreme Temperaturen, UV-Strahlung oder chemische Einwirkungen können die Kabelisolierung aufweichen oder spröde machen, was zu Kurzschlüssen oder Signalverlusten führt.
- Nagetiere: In schlecht gesicherten Bereichen können Nager die Kabelisolierung durchbeißen und so Kurzschlüsse oder Unterbrechungen verursachen.
Installationsfehler
- Falsche Belegung: Wenn die Adernpaare eines Ethernet-Kabels nicht nach dem T568A- oder T568B-Standard korrekt an den Steckern (RJ45) befestigt sind, kommt es zu Übertragungsfehlern oder gar keinem Signal.
- Schlechte Crimpung: Unzureichende oder fehlerhafte Verbindung der Adern mit den Kontakten des RJ45-Steckers führt zu schlechtem Signalübergang oder offenen Leitern.
- Kreuzverkabelung (bei unerwünschter Verlegung): Bestimmte Netzwerkgeräte benötigen eine spezifische Verkabelung (direkt oder Crossover). Eine falsche Wahl kann zu Kommunikationsproblemen führen.
- Zu lange Kabel: Ethernet-Standards haben maximale Längenbeschränkungen (z. B. 100 Meter für Cat5e/Cat6). Überschreitungen führen zu Signalabschwächung und Datenverlust.
- Störende Einflüsse (EMV): Netzwerkkabel, die parallel zu Stromkabeln oder in der Nähe von Geräten mit starken elektromagnetischen Feldern (Motoren, Transformatoren) verlegt werden, können Störungen empfangen, die die Datenintegrität beeinträchtigen.
Alterung und Verschleiß
- Materialermüdung: Über die Zeit kann die Isolierung von Kabeln spröde werden, was zu Brüchen und Kurzschlüssen führen kann.
- Häufige Steckerverbindungen: Ständiges Ein- und Ausstecken kann die RJ45-Stecker und die Buchsen beschädigen.
Methoden zum Testen von Netzwerkkabeln: Von einfach bis professionell
Die Auswahl der richtigen Testmethode hängt von der Art des Problems, dem benötigten Detaillierungsgrad und den verfügbaren Werkzeugen ab. Für einfache Überprüfungen reichen oft simple Tools, während für tiefgreifende Analysen spezialisierte Geräte erforderlich sind.
Visuelle Inspektion
Bevor du zu technischen Geräten greifst, ist eine gründliche visuelle Prüfung oft der schnellste Weg, offensichtliche Probleme zu erkennen. Überprüfe alle zugänglichen Kabelabschnitte auf sichtbare Beschädigungen wie Quetschungen, Schnitte, aufgeplatzte Isolierungen oder stark geknickte Stellen. Achte besonders auf die Bereiche, an denen Kabel gebogen oder durch Wände geführt werden.

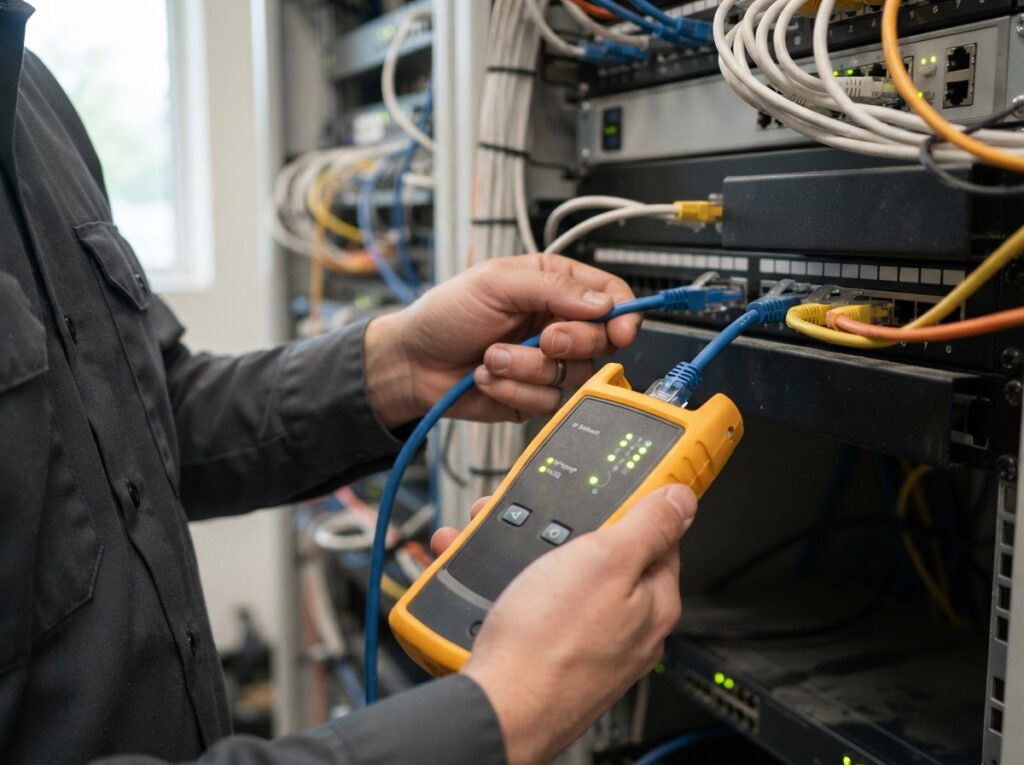

Einfache Kabeltester (Continuity Tester)
Diese einfachen und kostengünstigen Geräte sind ideal für die Überprüfung der grundlegenden Durchgängigkeit und der richtigen Belegung von Netzwerkkabeln. Sie bestehen meist aus einer Basiseinheit und einer entfernbaren Einheit.
- Funktionsweise: Der Tester sendet Signale über die einzelnen Leiter des Kabels und prüft, ob diese auf der anderen Seite korrekt ankommen. Er zeigt an, ob jede Ader verbunden ist und ob es Kurzschlüsse zwischen den Adern gibt.
- Anzeige: Die meisten Tester verfügen über LEDs, die die Durchgängigkeit jeder einzelnen Ader (1-8) und des Schirms anzeigen. Sie können auch Fehler wie offene Leitungen, Kurzschlüsse oder vertauschte Adernpaare erkennen.
- Vorteile: Günstig, einfach zu bedienen, gut für schnelle Checks auf Baustellen oder bei neuen Installationen.
- Nachteile: Erkennen keine Probleme mit der Signalqualität (Dämpfung, Übersprechen) oder die Einhaltung von Verkabelungsstandards jenseits der reinen Belegung.

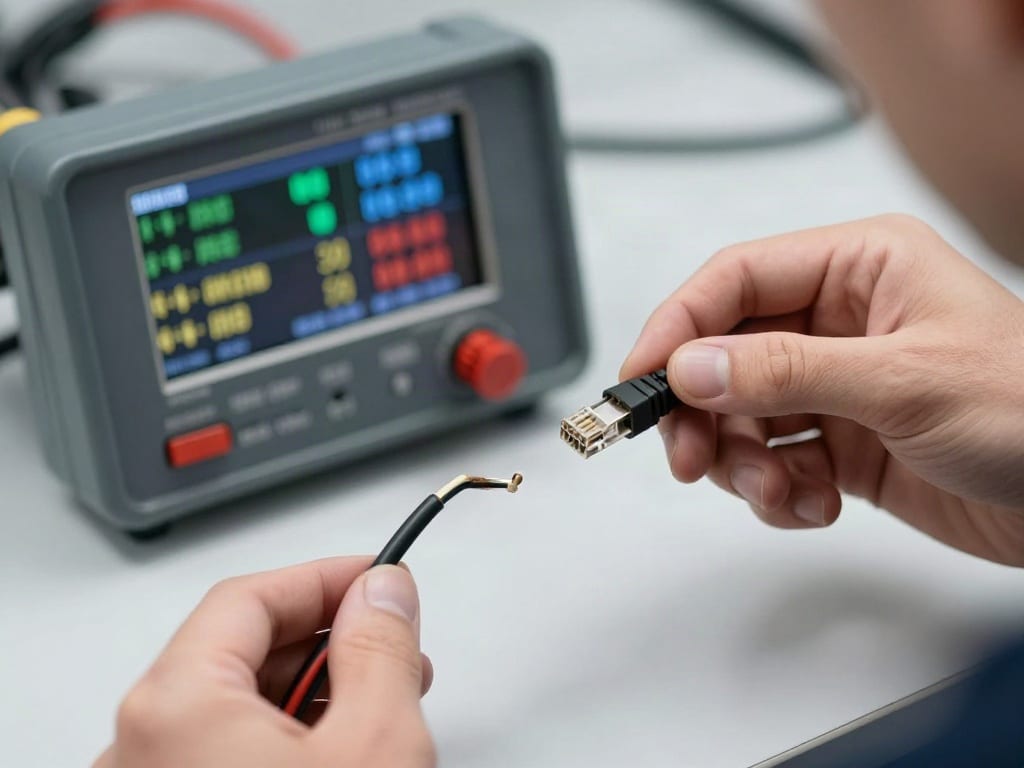

Netzwerk-Kabel-Tester (Professional Cable Testers / Certifiers)
Für eine umfassende Analyse, die über die reine Durchgängigkeit hinausgeht, sind professionelle Netzwerk-Kabel-Tester unerlässlich. Diese Geräte sind in der Lage, die Leistungsfähigkeit eines Kabels gemäß internationalen Standards wie TIA/EIA oder ISO zu zertifizieren.
- Funktionsweise: Sie senden komplexe Testsignale durch das Kabel und messen verschiedene Parameter wie:
- Durchgang und Belegung: Wie einfache Tester.
- Dämpfung (Insertion Loss): Wie stark das Signal entlang des Kabels abgeschwächt wird. Zu hohe Dämpfung kann die Datenrate reduzieren.
- Übersprechen (Crosstalk – NEXT, FEXT): Interferenzen zwischen benachbarten Adernpaaren. Hohes Übersprechen beeinträchtigt die Signalqualität erheblich.
- Return Loss: Signalreflexionen, die durch Impedanzfehlanpassungen im Kabel entstehen.
- Laufzeitverzögerung (Delay Skew): Unterschiede in der Laufzeit der Signale über verschiedene Adernpaare.
- Zertifizierung: Diese Tester können ein Zertifikat ausstellen, das bestätigt, dass das Kabel die Anforderungen für eine bestimmte Kategorie (z. B. Cat 5e, Cat 6, Cat 6a, Cat 7) erfüllt. Dies ist besonders wichtig für professionelle Installationen und garantierte Netzwerkleistungen.
- Vorteile: Sehr präzise Messungen, Erkennung aller relevanten Leistungsindikatoren, Zertifizierungsfähigkeit, Fehlerlokalisierung (manche Modelle).
- Nachteile: Deutlich teurer in der Anschaffung, erfordern oft mehr Einarbeitung.
Netzwerk-Scanner und -Analysatoren
Obwohl diese Geräte primär zur Analyse des Netzwerkverkehrs dienen, können sie indirekt auf Kabelprobleme hinweisen. Ein Netzwerk-Scanner, der auf einem bestimmten Port des Switches oder Routers platziert wird, kann Probleme wie Paketverluste, niedrige Übertragungsraten oder fehlerhafte Aushandlungsgeschwindigkeiten (Link Negotiation) aufzeigen, die ihre Ursache in den zugrundeliegenden Kabelverbindungen haben können.
- Funktionsweise: Sie senden und empfangen Pakete und analysieren die Antworten des verbundenen Geräts.
- Indikatoren für Kabelprobleme:
- Hohe Paketverlustrate: Deutet auf eine gestörte oder fehlerhafte Verbindung hin.
- Fehlerhafte Link Negotiation: Wenn das Gerät nicht die erwartete Geschwindigkeit (z. B. 1 Gbps statt 100 Mbps) oder den Duplex-Modus (Half- statt Full-Duplex) aushandeln kann.
- Langsame Reaktionszeiten: Kann durch Dämpfung oder Übersprechen verursacht werden.
- Vorteile: Nützlich zur Bestätigung von Problemen auf logischer Ebene, oft bereits im Einsatz für Netzwerkmanagement.
- Nachteile: Geben keine direkten Aussagen über die physikalische Qualität des Kabels.
Tabellarische Übersicht der Testmethoden
| Testmethode | Fokus | Typische Probleme erkannt | Anwendungsbereich | Komplexität | Kosten |
|---|---|---|---|---|---|
| Visuelle Inspektion | Physische Integrität | Knicke, Schnitte, Quetschungen, Risse in der Isolierung | Schnelle Erstprüfung, überall anwendbar | Sehr gering | Keine |
| Einfacher Kabeltester (Continuity) | Durchgängigkeit & Belegung | Offene Leitungen, Kurzschlüsse, falsche Belegung (Pins vertauscht) | Grundlegende Installationstests, schnelle Fehlerortung | Gering | Niedrig |
| Netzwerk-Kabel-Tester (Certifier) | Signalqualität & Leistungsfähigkeit | Dämpfung, Übersprechen, Return Loss, Laufzeitverzögerung, Belegung, Durchgang | Professionelle Installationen, Zertifizierung, tiefe Fehleranalyse | Mittel bis Hoch | Hoch |
| Netzwerk-Scanner/-Analysator | Logische Konnektivität & Performance | Paketverluste, Link Negotiation Fehler, langsame Verbindungen | Netzwerkdiagnose auf höherer Ebene, indirekte Kabelprobleme | Mittel | Mittel (oft Teil von Netzwerkmanagement-Tools) |
Schritt-für-Schritt: So gehst du bei der Fehlersuche vor
Ein systematischer Ansatz ist der Schlüssel zur effizienten Behebung von Netzwerkproblemen. Beginne mit den einfachsten und häufigsten Ursachen und arbeite dich zu den komplexeren vor.
Schritt 1: Problembeschreibung und Lokalisierung
- Was genau ist das Problem? (Langsame Geschwindigkeit, keine Verbindung, sporadische Abbrüche, bestimmte Geräte betroffen?)
- Seit wann besteht das Problem? Gab es kürzlich Änderungen am Netzwerk?
- Welche Geräte sind betroffen? Sind es alle Geräte oder nur bestimmte? Sind sie am selben Switch angeschlossen?
- Betrifft es einen bestimmten Bereich des Gebäudes oder eine bestimmte Verkabelungsstrecke?
Schritt 2: Sichtprüfung aller Komponenten
- Kabel: Überprüfe alle sichtbaren Kabelabschnitte auf physische Beschädigungen. Folge dem Kabelweg, wenn möglich.
- Steckverbindungen: Stelle sicher, dass alle RJ45-Stecker fest in ihren Buchsen sitzen und keine sichtbaren Schäden aufweisen. Überprüfe auch die Patch-Panel-Seite.
- Netzwerkgeräte: Kontrolliere die LEDs an Switches, Routern und Netzwerkadaptern. Leuchtende oder blinkende Lichter geben oft Aufschluss über den Verbindungsstatus.
Schritt 3: Überprüfung der Patchkabel und kurzen Verbindungen
Patchkabel, die oft bewegt und beansprucht werden, sind häufige Fehlerquellen. Tausche das verdächtige Patchkabel testweise gegen ein bekannt gutes aus. Dies ist oft die schnellste Lösung für Probleme mit einem einzelnen Anschluss.
Schritt 4: Einsatz eines einfachen Kabeltesters
Wenn das Problem weiterhin besteht oder du eine komplette Verkabelungsstrecke prüfen möchtest, nutze einen einfachen Kabeltester. Schließe die Basiseinheit an einem Ende des Kabels und die Remote-Einheit am anderen Ende an (oder am Patch-Panel). Überprüfe die Anzeige auf offene Leitungen, Kurzschlüsse oder fehlerhafte Belegung. Falls ein Fehler angezeigt wird, musst du die Verbindung an beiden Enden des betroffenen Kabels prüfen und gegebenenfalls neu auflegen (crimpen).
Schritt 5: Verwendung eines professionellen Kabeltesters (falls notwendig)
Wenn der einfache Tester keine Fehler findet, das Problem aber weiterhin auftritt, oder wenn du die Leistungsfähigkeit der Kabel sicherstellen musst (z. B. für Gigabit-Ethernet oder höhere Standards), ist ein professioneller Kabeltester erforderlich. Führe Tests auf Dämpfung, Übersprechen und andere Parameter durch. Die Ergebnisse werden dir genau sagen, ob das Kabel die Anforderungen erfüllt oder wo die Schwachstellen liegen.
Schritt 6: Überprüfung von Switches, Routern und Netzwerkeinstellungen
Wenn die Kabeltests alle bestanden werden, liegt das Problem wahrscheinlich nicht am Kabel selbst, sondern an einem der Netzwerkgeräte oder an der Konfiguration. Überprüfe die Einstellungen an den Switches (z. B. Port-Konfiguration, VLANs) und am Router. Starte Netzwerkgeräte neu.
Schritt 7: Analyse des Netzwerkverkehrs
Mit einem Netzwerk-Scanner oder -Analysator kannst du feststellen, ob es Probleme mit der Paketübertragung gibt, die auf eine schlechte Signalqualität zurückzuführen sind, selbst wenn die grundlegenden Kabeltests bestanden wurden.
Häufige Fehlercodes und ihre Bedeutung
Moderne Kabeltester geben oft spezifische Fehlermeldungen aus, die dir helfen, das Problem zu identifizieren. Hier sind einige Beispiele und ihre typischen Bedeutungen:
- OPEN: Eine oder mehrere Adern sind unterbrochen. Der Stromkreis ist nicht geschlossen.
- SHORT: Zwei oder mehr Adern sind miteinander verbunden, wo sie es nicht sein sollten. Dies führt zu einem Kurzschluss.
- MISWIRE / WIRING FAULT: Die Adern sind nicht in der korrekten Reihenfolge an den Steckern befestigt. Das Kabel ist „verpolt“ oder falsch belegt.
- SPLIT PAIRS: Ein Adernpaar wurde falsch aufgeteilt, d.h., Adern, die zusammengehören, sind an verschiedenen Stellen des Kabels getrennt und mit anderen Adern verbunden. Dies ist eine häufige Ursache für Probleme bei höheren Geschwindigkeiten.
- REVERSED: Eine Ader ist am falschen Ende des Kabels angeschlossen.
- CROSSTALK (NEXT/FEXT): Deutet auf Interferenzen zwischen den Adernpaaren hin. Kann durch schlechte Crimpung, beschädigte Isolierung oder zu enge Biegungen verursacht werden.
- INSERTION LOSS (Dämpfung): Das Signal wird zu stark abgeschwächt. Ursachen können zu lange Kabel, schlechte Verbindungen oder minderwertiges Kabelmaterial sein.
- RETURN LOSS: Signalreflexionen, die auf Impedanzfehlanpassungen hindeuten.
Wann solltest du einen Fachmann hinzuziehen?
Auch wenn viele Kabeltests und einfache Reparaturen selbst durchgeführt werden können, gibt es Situationen, in denen die Expertise eines Netzwerktechnikers unerlässlich ist:
- Umfangreiche Netzwerke: Bei großen Unternehmensnetzwerken mit vielen Kilometern Kabel, komplexen Topologien und hohen Anforderungen an die Leistung ist professionelles Wissen gefragt.
- Spezielle Verkabelungsstandards: Wenn du Zertifizierungen für höchste Standards (z. B. Cat 6a, Cat 7, Glasfaser) benötigst, sind spezialisierte Geräte und Kenntnisse erforderlich.
- Fehlerdiagnose bei komplexen Symptomen: Wenn alle Kabeltests bestanden sind und das Problem weiterhin besteht, kann die Ursache in der Konfiguration von aktiven Geräten, Software oder komplexen Interferenzen liegen, deren Diagnose spezialisierte Tools und Erfahrung erfordert.
- Sicherheitsanforderungen: In sicherheitskritischen Umgebungen ist eine fehlerfreie Verkabelung von höchster Bedeutung, und hier ist die Expertise eines Profis oft unersetzlich.
Häufig gestellte Fragen zu Netzwerkkabel testen: So findest du Kabel- und Verdrahtungsfehler
Was ist der Unterschied zwischen einem einfachen Kabeltester und einem Zertifizierer?
Ein einfacher Kabeltester prüft hauptsächlich die Durchgängigkeit der einzelnen Adern und erkennt offene Leitungen, Kurzschlüsse und falsche Belegungen. Ein Zertifizierer geht weit darüber hinaus und misst die Signalqualitätsparameter wie Dämpfung, Übersprechen und Return Loss, um zu beurteilen, ob das Kabel die Anforderungen für eine bestimmte Leistungskategorie (z. B. Cat 6) erfüllt und zertifiziert dies gegebenenfalls.
Kann ein falsch belegtes Kabel zu langsamer Geschwindigkeit führen?
Ja, definitiv. Wenn die Adernpaare nicht korrekt gemäß den Standards (T568A/B) aufgelegt sind, können die für höhere Geschwindigkeiten notwendigen differentiellen Signalpaare nicht korrekt funktionieren. Dies führt oft zu einer automatischen Herabstufung der Verbindungsgeschwindigkeit (z. B. von 1 Gbps auf 100 Mbps) oder zu ständigen Verbindungsabbrüchen.
Wie erkenne ich, ob mein Netzwerkkabel gestört wird?
Störungen (Interferenzen) äußern sich oft durch sporadische Paketverluste, unerklärliche Verbindungsabbrüche, langsamere Übertragungsraten oder die Unfähigkeit, eine Verbindung mit voller Geschwindigkeit herzustellen. Professionelle Kabeltester erkennen dies durch Messung von Übersprechen (Crosstalk) und Dämpfung (Insertion Loss). In manchen Fällen kann auch ein Netzwerk-Scanner Paketverluste auf einem bestimmten Port aufzeigen.
Müssen beide Enden eines Kabels mit einem Kabeltester verbunden sein?
Bei einem einfachen Durchgangstester (Continuity Tester) wird oft eine Basiseinheit an einem Ende und eine kleine Remote-Einheit am anderen Ende angeschlossen. Dies ermöglicht die Überprüfung aller 8 Adern und des Schirms gleichzeitig. Bei fortgeschritteneren Geräten, insbesondere bei Zertifizierern, ist es ebenfalls notwendig, beide Enden des zu testenden Kabels mit den entsprechenden Modulen des Testers zu verbinden, um die vollständige Leistungsmessung durchführen zu können.
Wie oft sollte ich meine Netzwerkkabel testen?
Eine regelmäßige Überprüfung ist nicht immer zwingend notwendig, es sei denn, es gibt Anzeichen für Probleme. Tests sind jedoch unerlässlich:
- Nach jeder neuen Installation oder wesentlichen Änderung der Verkabelung.
- Wenn Probleme wie langsame Geschwindigkeit, Verbindungsabbrüche oder Fehler bei der Netzwerkkommunikation auftreten.
- Vor der Inbetriebnahme kritischer Systeme oder bei der Einführung neuer Netzwerktechnologien, die höhere Anforderungen an die Verkabelung stellen.
- In Umgebungen mit hoher Beanspruchung oder potenziellen Gefahren für Kabel (z. B. viel Bewegung, mechanische Belastung).
Kann ein Kabeltester auch Glasfaserkabel testen?
Nein, die hier beschriebenen Kabeltester sind für Kupfer-Ethernet-Kabel (wie Cat 5e, Cat 6, Cat 6a, Cat 7) konzipiert. Für Glasfaserkabel (LWL – Lichtwellenleiter) werden spezielle LWL-Kabeltester und -Messgeräte benötigt, die andere Prinzipien der Signalübertragung und -messung nutzen (z. B. optische Leistungsmesser, OTDRs – Optical Time Domain Reflectometers).
Was bedeutet ein „Split Pair“ bei einem Kabeltest?
Ein „Split Pair“ bedeutet, dass die Adern eines Adernpaares, die normalerweise zusammen verdrillt sind, um Interferenzen zu minimieren, nicht korrekt zusammengehalten werden. Stattdessen sind sie über verschiedene Punkte des Kabels mit unterschiedlichen Adernpaaren verbunden oder auseinandergerissen. Dies ist eine häufige Ursache für Probleme bei Gigabit-Ethernet und höheren Standards, da es die Signalintegrität stark beeinträchtigt und zu erheblichen Fehlern führen kann.
