Das eigenständige Anschließen einer Netzwerkdose, um dein LAN-Kabel fachgerecht aufzulegen, ist eine essenzielle Fähigkeit für jeden, der seine Heim- oder Bürovernetzung optimieren möchte. Mit der richtigen Anleitung gelingt dir diese Aufgabe präzise und sicher, sodass du stabile und schnelle Datenverbindungen gewährleistest.
Das sind die beliebtesten Netzwerkdose auflegen Produkte
Was du zum Anschließen einer Netzwerkdose benötigst
Bevor du mit dem Auflegen des LAN-Kabels beginnst, solltest du sicherstellen, dass du über das passende Werkzeug und Material verfügst. Eine sorgfältige Vorbereitung minimiert Fehler und sorgt für ein professionelles Ergebnis.
- Netzwerkdose: Wähle eine Dose, die den gewünschten Netzwerkstandards (z.B. Cat 6, Cat 6a) entspricht und für deine Zwecke geeignet ist. Achte auf die Anzahl der Ports und das Montagesystem (Aufputz oder Unterputz).
- LAN-Kabel (Ethernet-Kabel): Verwende ein ausreichend dimensioniertes Kabel, das den Anforderungen deines Netzwerks genügt. Cat 6 oder höher sind für moderne Netzwerke empfehlenswert.
- Abisolierzange für Netzwerkkabel: Dieses Werkzeug entfernt schonend die äußere Isolierung des Kabels, ohne die einzelnen Adern zu beschädigen.
- Crimpzange oder Auflegewerkzeug (Punch Down Tool): Je nach Modell der Netzwerkdose benötigst du entweder ein Auflegewerkzeug, um die Adern in die Kontakte zu drücken, oder eine Crimpzange, falls es sich um eine steckbare Anschlusslösung handelt.
- Schraubendreher: Für die Montage der Dose und eventuelle Befestigungen.
- Seitenschneider oder Schere: Zum Kürzen der Adern auf die richtige Länge.
- Optional: Kabeltester: Um nach dem Auflegen die korrekte Funktion und Verdrahtung zu überprüfen.
Die Vorbereitung des LAN-Kabels
Ein entscheidender Schritt für eine erfolgreiche Verbindung ist die korrekte Vorbereitung des LAN-Kabels. Hierbei wird die äußere Ummantelung entfernt, um Zugang zu den einzelnen Adernpaaren zu erhalten.
- Länge der Außenisolierung bestimmen: Miss etwa 3-5 cm von der Kabelenden ab. An dieser Stelle wird die äußere Isolierung mit der Abisolierzange entfernt.
- Äußere Isolierung abisolieren: Setze die Abisolierzange vorsichtig an der markierten Stelle an und drehe sie leicht, um die Isolierung einzuschneiden. Ziehe dann die Isolierung ab. Achte darauf, die Isolierung der inneren Adernpaare nicht zu beschädigen.
- Adernpaare entdrillen: Innerhalb der Kabelummantelung sind die acht Adern in vier gepaarten und miteinander verdrillten Drähten angeordnet (z.B. Blau/Weiß-Blau, Orange/Weiß-Orange). Diese Verdrillung dient der Reduzierung von elektromagnetischen Störungen. Für das Auflegen musst du die Verdrillung vorsichtig lösen, aber nur bis zum Punkt, wo die Adern in die Netzwerkdose eingeführt werden. Je weniger du die Verdrillung löst, desto besser ist die Signalqualität.
Das Auflegen des LAN-Kabels in der Netzwerkdose
Das Herzstück des Vorgangs ist das korrekte Platzieren und Fixieren der einzelnen Adern in den Kontakten der Netzwerkdose. Hierbei ist die Beachtung der Belegungsnorm entscheidend.
Es existieren zwei gängige Belegungsnormen für Netzwerkanschlüsse: TIA/EIA-568-A und TIA/EIA-568-B. Beide Normen sind funktional gleichwertig, solange du innerhalb eines Netzwerks konsistent eine der beiden Normen verwendest. Die Norm 568-B ist in Europa weiter verbreitet.
Die Belegungsnormen im Detail
Die folgende Tabelle zeigt die farbliche Kodierung und die Reihenfolge der Adern für beide Normen. Achte auf die Beschriftung an deiner Netzwerkdose, um die korrekte Seite für die Aufnahme der Adern zu identifizieren.
| Farbe Aderpaar (568-A) | Farbe Aderpaar (568-B) | Anschluss-Pin (Beispiel einer typischen Netzwerkdose) |
|---|---|---|
| Grün (1) | Orange (1) | Pin 1 |
| Grün-Weiß (2) | Orange-Weiß (2) | Pin 2 |
| Orange (3) | Grün (3) | Pin 3 |
| Blau-Weiß (4) | Blau-Weiß (4) | Pin 4 |
| Blau (5) | Blau (5) | Pin 5 |
| Orange-Weiß (6) | Grün-Weiß (6) | Pin 6 |
| Grün-Weiß (7) | Braun-Weiß (7) | Pin 7 |
| Braun (8) | Braun (8) | Pin 8 |

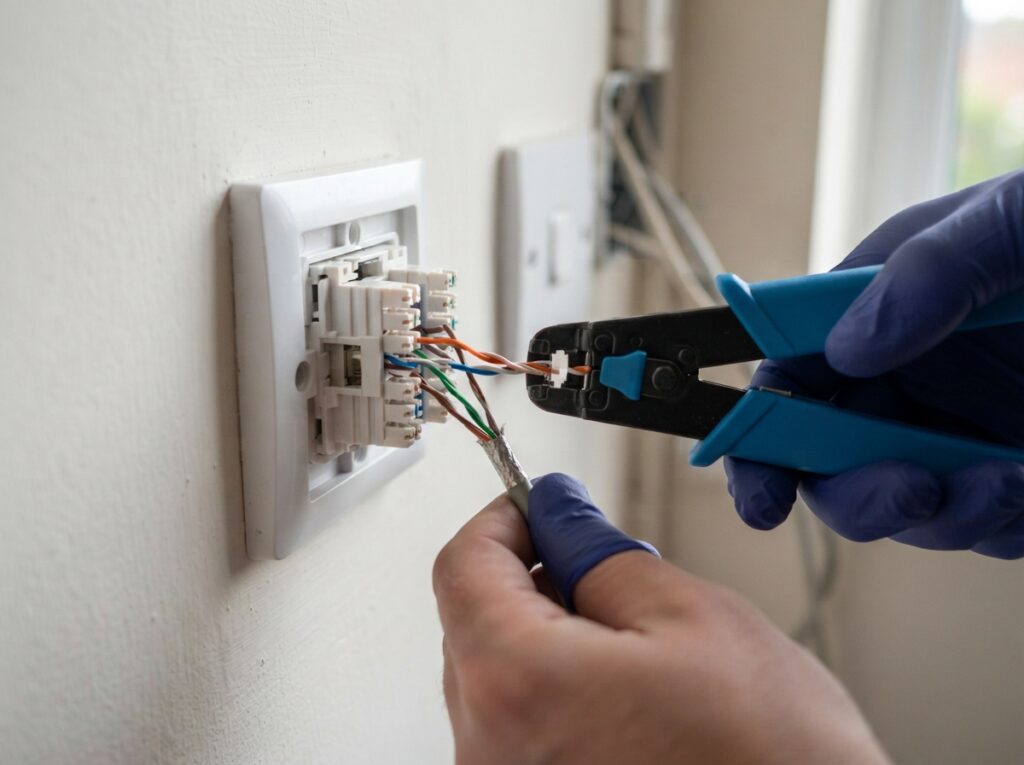

Schritt-für-Schritt-Anleitung zum Auflegen
- Identifiziere die Belegungsnorm: Überprüfe deine Netzwerkdose. Meist sind die Farben und die Pin-Nummerierungen nach der Norm 568-A und 568-B auf der Dose aufgedruckt. Wähle eine Norm und bleibe dabei für alle Anschlüsse in deinem Netzwerk. In den meisten europäischen Haushalten wird die 568-B-Norm verwendet.
- Führe die Adern in die Kontakte ein: Nimm die einzelnen Adern und führe sie in die entsprechenden Farbkanäle oder farblich markierten Steckplätze der Netzwerkdose ein. Die Kabelenden sollten dabei so weit wie möglich in die Kontakte hineingeschoben werden.
- Verwende das Auflegewerkzeug (Punch Down Tool): Setze das Auflegewerkzeug auf jede einzelne Ader. Übe mit dem Werkzeug Druck aus, bis die Ader fest in ihrem Kontakt sitzt und die Isolierung durchtrennt wird, sodass die Kupferader eine elektrische Verbindung mit dem Kontakt herstellt. Viele Auflegewerkzeuge haben eine Schneidevorrichtung, die überstehende Aderenden automatisch kürzt. Falls nicht, kürze die Adern nach dem Auflegen mit einem Seitenschneider auf etwa 5 mm.
- Überprüfe alle Verbindungen: Gehe jede Ader durch und stelle sicher, dass sie fest sitzt und korrekt in dem vorgesehenen Kontakt liegt. Eine lose oder falsch aufgelegte Ader ist die häufigste Ursache für Netzwerkprobleme.
- Schließe die Dose: Montiere die Abdeckplatte der Netzwerkdose.
Werkzeuge und Materialien im Überblick
Die richtige Ausrüstung ist das A und O für eine professionelle Netzwerkinstallation. Hier findest du eine Zusammenfassung der wesentlichen Werkzeuge und Materialien, die du für das Anschließen einer Netzwerkdose benötigst.
- Netzwerkdosen: WS-Dosen (Wandsteckdosen) für Unterputzinstallationen oder Aufputzdosen, kompatibel mit den gängigen Netzwerkstandards wie Cat 5e, Cat 6, Cat 6a.
- LAN-Kabel: Typischerweise UTP (Unshielded Twisted Pair) oder STP (Shielded Twisted Pair) Kabel, je nach Umgebungsbedingungen und benötigter Abschirmung. Die Kategorie des Kabels sollte mindestens der der Netzwerkdose entsprechen.
- Auflegewerkzeuge (Punch Down Tools): Werkzeuge wie Krone LSA+ oder ähnliche Modelle mit Schneid- und Einpressfunktion sind Standard.
- Abisolierwerkzeuge: Spezielle Zangen für Netzwerkkabel, die die äußere Isolierung präzise entfernen.
- Seitenschneider und Scheren: Zum präzisen Kürzen der einzelnen Adern.
- Schraubendreher-Set: Für die Montage der Dosen und Abdeckungen.
- Kabeltester: Unverzichtbar zur Überprüfung der korrekten Verdrahtung und Signalintegrität nach der Installation.
Häufige Fehlerquellen und deren Vermeidung
Auch bei sorgfältiger Arbeit können Fehler auftreten, die die Netzwerkperformance beeinträchtigen. Das Wissen um diese Fehlerquellen hilft dir, sie von vornherein zu vermeiden.
- Falsche Belegungsnorm: Die häufigste Ursache für nicht funktionierende Verbindungen ist die Vermischung der Belegungsnormen (568-A und 568-B) innerhalb eines Kabels oder Netzwerks. Stelle sicher, dass du durchgängig eine Norm verwendest.
- Zu starke Entdrillung der Adernpaare: Die Verdrillung der Adernpaare ist entscheidend für die Entstörung. Wenn du die Adern zu weit entdrillst, können Störsignale (EMI/RFI) die Signalqualität erheblich verschlechtern, insbesondere bei höheren Frequenzen (Cat 6 und höher). Halte die Entdrillung so kurz wie möglich, nur bis zum Punkt der Einführung in die Kontakte.
- Beschädigung der Adern-Isolierung: Beim Abisolieren oder Auflegen können die dünnen Isolierungen der einzelnen Adern leicht beschädigt werden. Dies kann zu Kurzschlüssen führen. Verwende stets passende Werkzeuge und gehe vorsichtig vor.
- Lose Verbindungen: Wenn eine Ader nicht richtig aufgelegt ist, entsteht kein fester Kontakt. Dies führt zu intermittierenden Ausfällen oder gar keiner Verbindung. Nutze das Auflegewerkzeug vollständig und überprüfe nach jedem Schritt die Festigkeit.
- Verpolte Adern: Jede Ader muss in den korrekten Farbkanal bzw. Pin gesteckt werden, gemäß der gewählten Belegungsnorm. Eine vertauschte Ader führt unweigerlich zu Kommunikationsfehlern.
- Überstehende Adernenden: Lose, überstehende Kupferenden können sich mit benachbarten Kontakten berühren und Kurzschlüsse verursachen. Stelle sicher, dass alle Adern sauber gekürzt sind, idealerweise durch das Schneidwerkzeug des Auflegewerkzeugs.
Das sind die neuesten Netzwerkdose auflegen Produkte mit der besten Bewertung
FAQ – Häufig gestellte Fragen zu Netzwerkdose anschließen: So wird das LAN-Kabel aufgelegt
Muss ich beide Seiten des LAN-Kabels (Sender und Empfänger) mit derselben Belegungsnorm auflegen?
Ja, das ist essenziell. Sowohl die Netzwerkdose am Router oder Switch als auch die Netzwerkdose an deinem Computer oder Endgerät müssen mit derselben Belegungsnorm (entweder 568-A oder 568-B) aufgelegt werden. Wenn du an einem Ende 568-A und am anderen Ende 568-B verwendest, erhältst du ein sogenanntes Crossover-Kabel, das für moderne Gigabit-Netzwerke in der Regel nicht mehr benötigt wird und zu Kommunikationsproblemen führt.
Welche Netzwerkdose ist für mein Heimnetzwerk am besten geeignet?
Für die meisten Heimnetzwerke ist eine Netzwerkdose der Kategorie Cat 6 oder Cat 6a empfehlenswert. Cat 6 unterstützt Gigabit-Ethernet (1 Gbit/s) und ist zukunftssicherer als Cat 5e. Cat 6a bietet sogar 10 Gbit/s und ist für anspruchsvollere Anwendungen oder zukünftige Upgrades geeignet. Achte darauf, dass das von dir verwendete LAN-Kabel mindestens der gleichen Kategorie entspricht wie die Netzwerkdose.
Wie tief muss ich die Adern in die Kontakte der Netzwerkdose drücken?
Du solltest die Adern so tief einführen, dass sie fest und sicher in den Kontakten sitzen. Das Auflegewerkzeug schneidet die Isolierung ab und stellt so eine optimale elektrische Verbindung her. Die Isolation der einzelnen Ader muss dabei vollständig vom Kontakt durchtrennt werden. Eine leicht überstehende Ader, die vom Schneidwerkzeug des Auflegewerkzeugs sauber abgeschnitten wurde, ist korrekt.
Kann ich auch nur ein normales Werkzeug verwenden, wenn ich kein spezielles Auflegewerkzeug habe?
Es wird dringend davon abgeraten, für das Auflegen von Netzwerkkabeln normale Werkzeuge wie Schraubendreher oder Zangen zu verwenden. Spezielle Auflegewerkzeuge sind so konzipiert, dass sie die Ader präzise und mit der richtigen Kraft in den Kontakt drücken und gleichzeitig die Isolierung durchtrennen. Die Verwendung ungeeigneter Werkzeuge führt fast immer zu schlechten Verbindungen, Kurzschlüssen oder mechanischen Beschädigungen des Kabels und der Dose.
Was bedeutet die Abkürzung LSA+ bei Netzwerkdosen?
LSA+ steht für „Low Stress, Area Plus“ und ist ein Anschluss- und Auflegesystem für Telekommunikations- und Netzwerkverkabelungen. LSA+ Kontakte sind weit verbreitet und ermöglichen ein werkzeugloses Einlegen der Adern, wobei ein spezielles Auflegewerkzeug den Kontakt herstellt und die überstehenden Enden abschneidet. Dieses System ist robust und bietet eine zuverlässige Verbindung.
Mein Netzwerk funktioniert nach dem Anschließen nicht. Was kann ich tun?
Wenn dein Netzwerk nach dem Anschließen der Netzwerkdose nicht funktioniert, gehe systematisch vor: Überprüfe zunächst die Belegungsnorm an beiden Enden des Kabels. Stelle sicher, dass beide Seiten mit derselben Norm (568-A oder 568-B) aufgelegt sind. Überprüfe dann visuell jede einzelne Ader an beiden Dosen auf korrekten Sitz und richtige Farbkodierung. Wenn möglich, verwende einen Kabeltester, um die Verdrahtung zu überprüfen. Oftmals ist eine lose oder falsch aufgelegte Ader die Ursache.
Wie schirmt eine Netzwerkdose für geschirmte LAN-Kabel (STP)?
Eine Netzwerkdose für geschirmte LAN-Kabel (STP – Shielded Twisted Pair) verfügt über zusätzliche Kontakte oder Gehäuseelemente, die die metallische Abschirmung des Kabels mit der Dose und letztendlich mit dem Erdungspotenzial des Gebäudes verbinden. Dies ist wichtig, um elektromagnetische Störungen (EMI) zu minimieren, insbesondere in Umgebungen mit vielen elektrischen Geräten oder hohen Datenübertragungsraten. Bei der Installation ist es entscheidend, dass die Abschirmung des Kabels korrekt an die Dose angeschlossen wird und eine durchgängige elektrische Verbindung gewährleistet ist.
