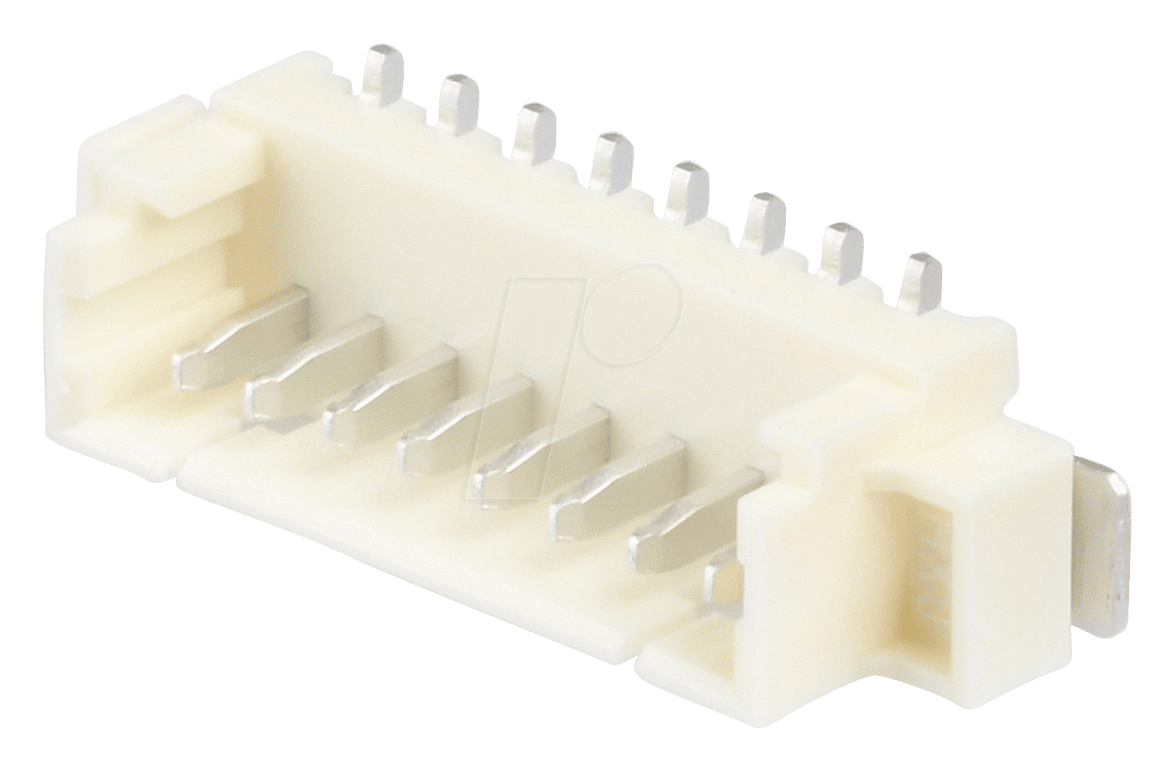

Hochleistungs-Steckverbinder: MOLEX 533980871 PicoBlade SMD Stiftleiste für Präzisionsanwendungen
Sie suchen nach einer zuverlässigen und platzsparenden Lösung für die Signalübertragung in anspruchsvollen elektronischen Geräten? Der MOLEX 533980871 PicoBlade SMD Stiftleiste ist die ideale Komponente für Entwickler und Ingenieure, die höchste Ansprüche an Miniaturisierung, elektrische Leistung und Montagefreundlichkeit stellen. Dieser 1×8-polige Steckverbinder wurde speziell für Anwendungen entwickelt, bei denen Bauraum kritisch ist und eine sichere, dichte Verbindung unerlässlich ist.
Warum MOLEX 533980871 die überlegene Wahl ist
Standard-Stiftleisten stoßen oft an ihre Grenzen, wenn es um geringe Bauhöhen und eine hohe Steckdichte geht. Der MOLEX 533980871 PicoBlade kombiniert geringe Bauhöhe mit einer robusten Konstruktion und herausragender elektrischer Performance. Durch die präzise Fertigung und die Verwendung hochwertiger Materialien gewährleistet dieser SMD-Steckverbinder eine langlebige und störungsfreie Signalübertragung, selbst unter widrigen Umgebungsbedingungen. Die PicoBlade-Serie von Molex ist bekannt für ihre Zuverlässigkeit und wurde speziell für den Einsatz in modernen, kompakten Elektronikdesigns konzipiert, was ihn zu einer klaren Verbesserung gegenüber herkömmlichen Lösungen macht.
Präzise Technik für anspruchsvolle Designs
Der MOLEX 533980871 repräsentiert die Spitze der modernen Steckverbindertechnologie. Seine Konstruktion ist auf maximale Effizienz und Zuverlässigkeit ausgelegt:
- Kompaktes SMT-Design: Die Surface-Mount-Technology (SMT) ermöglicht eine direkte und platzsparende Montage auf der Leiterplatte, was die Gesamthöhe des Geräts minimiert.
- PicoBlade-Plattform: Diese Serie steht für extrem geringe Bauhöhe und schmale Gehäusebreiten, ideal für hochdichte Bestückung.
- 1×8-polige Konfiguration: Bietet eine flexible und doch kompakte Lösung für die Verbindung von acht einzelnen Signalleitungen.
- Hohe Strombelastbarkeit: Trotz seiner geringen Größe ist der Steckverbinder für moderate Stromstärken ausgelegt, was ihn für eine breite Palette von Anwendungen qualifiziert.
- Hervorragende Kontaktstabilität: Die präzise gefertigten Kontakte sorgen für einen sicheren und stabilen elektrischen Kontakt über viele Steckzyklen hinweg.
Konstruktionsmerkmale und Vorteile
Die durchdachte Konstruktion des MOLEX 533980871 PicoBlade SMD Stiftleiste bietet entscheidende Vorteile für Ihre Entwicklung:
- Reduzierter Platzbedarf: Seine extrem geringe Bauhöhe und die kompakte Gehäuseform ermöglichen die Integration in dünnste Geräte und bieten mehr Flexibilität im Leiterplattendesign.
- Effiziente Signalintegrität: Die optimierte Geometrie der Kontakte und die Materialwahl minimieren Signalverluste und Störungen, was für hochfrequente oder sensible Signale unerlässlich ist.
- Robuste mechanische Verriegelung (falls zutreffend/impliziert): Viele PicoBlade-Steckverbinder verfügen über optionale Verriegelungsmechanismen, die eine sichere Verbindung auch bei Vibrationen oder mechanischer Belastung gewährleisten. (Bitte prüfen Sie die spezifische Variante für Details.)
- Vereinfachte Montageprozesse: Das SMT-Design ist für automatische Bestückungsmaschinen optimiert, was zu schnelleren Produktionszeiten und geringeren Fertigungskosten führt.
- Zuverlässige elektrische Performance: Entwickelt, um konsistente und zuverlässige elektrische Verbindungen unter definierten Betriebsbedingungen zu liefern.
Produkteigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Molex |
| Artikelnummer | 533980871 |
| Produktfamilie | PicoBlade |
| Steckertyp | Stiftleiste |
| Montageart | SMD (Surface Mount Technology) |
| Polanzahl | 1×8-polig |
| Rastermaß | 1.00 mm |
| Bauhöhe (typisch) | Niedrigprofil-Design für minimale Bauhöhe |
| Material Gehäuse | Hochtemperatur-Kunststoff (UL94V-0), geeignet für Reflow-Löten |
| Kontaktmaterial | Bronzelegierung, verzinnt oder vergoldet (je nach spezifischer Ausführung) |
| Elektrische Nennwerte (typisch) | 30V AC/DC, 1.0A pro Kontakt (abhängig von Leiterbahndimensionen und Umgebungsbedingungen) |
| Betriebstemperatur | -40°C bis +85°C (typisch) |
| Anwendungsbereiche | Industrieautomation, Medizintechnik, Unterhaltungselektronik, Telekommunikation, Automobilindustrie |
| Bestellinformation | Erhältlich als einzelne Einheiten oder in größeren Verpackungseinheiten |
Anwendungsgebiete und Einsatzmöglichkeiten
Der MOLEX 533980871 PicoBlade SMD Stiftleiste ist prädestiniert für eine Vielzahl von Anwendungen, bei denen Effizienz, Miniaturisierung und Zuverlässigkeit im Vordergrund stehen:
- Kompakte industrielle Steuerungen: Integration in kleine SPS-Module, Sensorik und Aktuatorik, wo Platzbeschränkungen die Norm sind.
- Medizinische Geräte: Verwendung in tragbaren Patientenmonitoren, Diagnosegeräten und chirurgischen Instrumenten, wo eine zuverlässige Signalübertragung unter hygienischen Bedingungen entscheidend ist.
- Unterhaltungselektronik: Perfekt für die Verbindung von internen Modulen in Smartphones, Tablets, Wearables, Navigationssystemen und anderen hochintegrierten Konsumgütern.
- Telekommunikationsausrüstung: Einsatz in kleinen Netzwerkkomponenten, Router- und Modem-Designs, bei denen eine dichte Bestückung erforderlich ist.
- Automobil: Integration in Infotainment-Systeme, Innenraumbeleuchtung oder Steuergeräte, die kompakte und langlebige Steckverbindungen erfordern.
Montage und Handhabung auf SMD-Leiterplatten
Die Montage des MOLEX 533980871 PicoBlade SMD Stiftleiste erfolgt mittels Reflow-Lötverfahren, was eine schnelle und effiziente Integration in automatisierte Produktionslinien ermöglicht. Die hochwertigen Materialien des Gehäuses sind für die hohen Temperaturen des Reflow-Lötens ausgelegt. Eine sorgfältige Handhabung und die Einhaltung der empfohlenen Lötprofile sind essenziell, um die Integrität der Verbindung zu gewährleisten. Die präzise Platzierung auf der Leiterplatte durch Pick-and-Place-Maschinen wird durch die kompakten Abmessungen und die SMT-Bauform unterstützt.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu MOLEX 533980871 – Molex Stiftleiste SMD – PicoBlade – 1×8-polig – Stecker
Was sind die Hauptvorteile der PicoBlade-Serie im Vergleich zu anderen Molex-Steckverbindern?
Die PicoBlade-Serie zeichnet sich durch ihre extrem geringe Bauhöhe und schmale Gehäusebreite aus, was sie ideal für Anwendungen mit stark limitiertem Bauraum macht. Sie bietet eine hohe Steckdichte bei gleichzeitig robuster Konstruktion und zuverlässiger elektrischer Leistung.
Ist dieser Stiftleiste für Hochfrequenzanwendungen geeignet?
Während der Steckverbinder für allgemeine Signalübertragung konzipiert ist, hängt die Eignung für spezifische Hochfrequenzanwendungen von der genauen Frequenz, der Signalintegrität und der Gesamtumgebung ab. Die präzise Fertigung unterstützt eine gute Signalübertragung, jedoch sollten für kritische Hochfrequenzanwendungen detaillierte Leistungsspezifikationen und gegebenenfalls Anpassungen in Betracht gezogen werden.
Welche Lötverfahren sind für die Montage des MOLEX 533980871 empfohlen?
Der MOLEX 533980871 ist für das SMT-Montageverfahren mit Reflow-Löten ausgelegt. Es ist wichtig, die empfohlenen Lötprofile des Herstellers zu beachten, um optimale Ergebnisse und die Langlebigkeit der Verbindung zu gewährleisten.
Wie wird die elektrische Leistung (Strombelastbarkeit) des Steckverbinders spezifiziert?
Die elektrische Leistung, typischerweise spezifiziert als Strombelastbarkeit pro Kontakt (z.B. 1.0A), ist eine nominelle Angabe. Die tatsächliche Belastbarkeit kann durch Faktoren wie die Umgebungstemperatur, die Länge und Dicke der Leiterbahnen auf der Leiterplatte und die Kühlung des Systems beeinflusst werden. Für kritische Anwendungen ist eine sorgfältige thermische und elektrische Auslegung erforderlich.
Bietet dieser Steckverbinder eine Verriegelungsfunktion zur Sicherung der Verbindung?
Die PicoBlade-Serie kann je nach spezifischer Artikelnummer und Ausführung optionale Verriegelungsmechanismen bieten. Es ist ratsam, das Datenblatt des spezifischen MOLEX 533980871 zu konsultieren oder sich bei uns zu erkundigen, ob die vorliegende Variante über eine solche Sicherungsfunktion verfügt.
Welche Materialien werden für die Kontakte des MOLEX 533980871 verwendet und welche Vorteile bieten sie?
Die Kontakte bestehen üblicherweise aus einer Bronzelegierung, die oft mit Zinn oder Gold beschichtet ist. Eine Verzinnung bietet gute Lötbarkeit und Korrosionsbeständigkeit für allgemeine Anwendungen. Eine Vergoldung sorgt für eine überragende Leitfähigkeit und Korrosionsbeständigkeit, was besonders bei häufigem Stecken oder in aggressiven Umgebungen von Vorteil ist.
Wie viele Steckzyklen kann man typischerweise von diesem Steckverbinder erwarten?
Die Lebensdauer eines Steckverbinders wird in Steckzyklen angegeben. Für Steckverbinder der PicoBlade-Serie von Molex ist eine hohe Anzahl an Steckzyklen zu erwarten, oft im Bereich von mehreren hundert bis über tausend, abhängig von den spezifischen Einsatzbedingungen und der ordnungsgemäßen Handhabung. Präzise Angaben sind dem technischen Datenblatt zu entnehmen.
