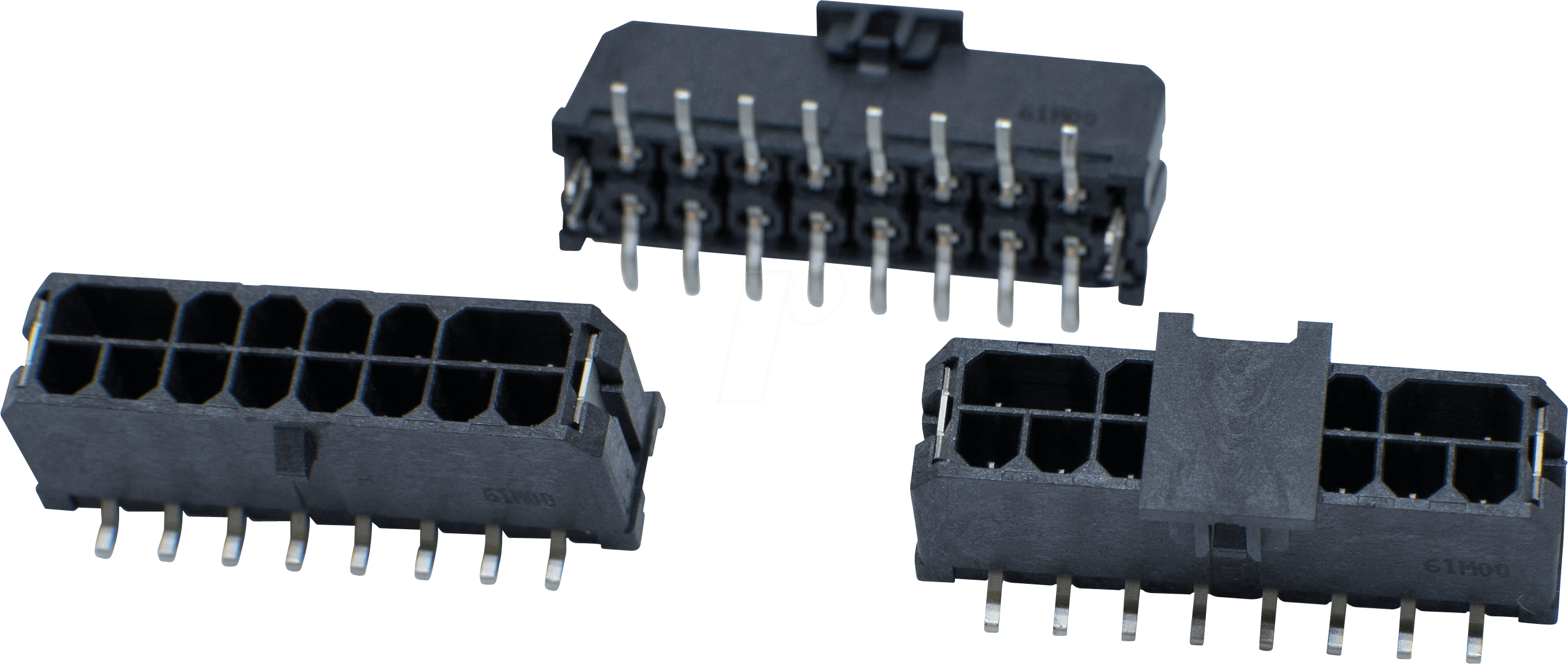

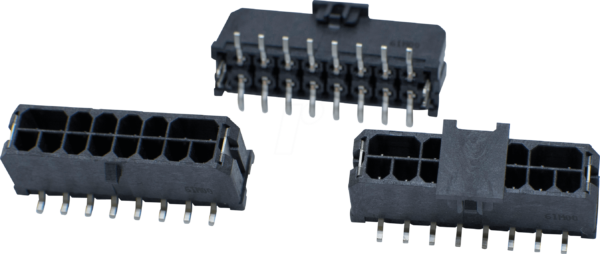

MH 2X11 SMT – Micro-Hi Stiftleiste 2×11 polig gerade SMT: Präzision für moderne Elektronikentwicklung
Die MH 2X11 SMT – Micro-Hi Stiftleiste 2×11 polig gerade SMT ist die ideale Lösung für Entwickler und Ingenieure, die auf der Suche nach einer zuverlässigen und platzsparenden Verbindungstechnik für SMD-Anwendungen sind. Sie adressiert die Herausforderung kompakter Bauraum-Anforderungen und komplexer Schaltungsdesigns, indem sie eine robuste und präzise Steckverbindung in einem geringen Profil bietet.
Überlegene Leistung durch spezialisierte Konstruktion
Im Vergleich zu herkömmlichen Durchsteckmontage-Stiftleisten bietet die MH 2X11 SMT durch ihre Surface-Mount-Technology (SMT) entscheidende Vorteile. Die direkte Lötverbindung auf der Platinenoberfläche minimiert Übergangswiderstände und verbessert die Signalintegrität erheblich. Dies ist besonders kritisch in Hochfrequenzanwendungen oder bei der Übertragung sensibler analoger Signale. Die kompakte Bauform mit geringer Bauhöhe ermöglicht zudem eine deutlich höhere Bestückungsdichte auf Leiterplatten, was für die Miniaturisierung elektronischer Geräte unerlässlich ist.
Präzise Fertigung für maximale Zuverlässigkeit
Die MH 2X11 SMT – Micro-Hi Stiftleiste zeichnet sich durch eine herausragende Präzision in der Fertigung aus. Jeder einzelne Kontaktstift ist exakt positioniert und gefertigt, um eine sichere und stabile elektrische Verbindung zu gewährleisten. Das gerade Design mit 2×11 Polen ermöglicht eine klare und übersichtliche Verdrahtung und erleichtert die Fehlersuche im Vergleich zu komplexeren Stecksystemen. Die Verwendung hochwertiger Materialien stellt sicher, dass die Stiftleiste auch unter anspruchsvollen Umgebungsbedingungen eine zuverlässige Performance bietet.
Anwendungsgebiete und Vorteile im Detail
Die MH 2X11 SMT – Micro-Hi Stiftleiste 2×11 polig gerade SMT findet breite Anwendung in einer Vielzahl von Hightech-Bereichen:
- Automobilindustrie: In Steuergeräten, Infotainmentsystemen und Fahrerassistenzsystemen, wo Platzersparnis und Zuverlässigkeit oberste Priorität haben.
- Medizintechnik: Bei der Entwicklung von Diagnostikgeräten, Überwachungssystemen und implantierbaren Geräten, wo höchste Signalreinheit und geringe Fehlerquoten gefordert sind.
- Industrielle Automatisierung: In Steuerungsmodulen, Sensorik und industriellen Kommunikationsschnittstellen, die robusten und zuverlässigen Verbindungen bedürfen.
- Telekommunikation: In Netzwerkgeräten, Routern und Basisstationen zur Datenübertragung mit hohen Bandbreiten.
- Verbraucherelektronik: In kompakten Multimedia-Geräten, Wearables und smarten Haushaltsgeräten, wo Design und Funktionalität Hand in Hand gehen.
Die Vorteile der MH 2X11 SMT auf einen Blick:
- Platzersparnis: Ermöglicht höhere Packungsdichten auf Leiterplatten durch SMT-Technologie und geringe Bauhöhe.
- Verbesserte Signalintegrität: Reduziert Übergangswiderstände und Störeinflüsse für präzise Signalübertragung.
- Robustheit: Hohe mechanische Stabilität und elektrische Leitfähigkeit durch präzise Fertigung und Materialwahl.
- Einfache Bestückung: Geeignet für automatische Bestückungsanlagen (Pick-and-Place), was Produktionskosten senkt.
- Flexibilität: Vielseitig einsetzbar in einer breiten Palette von elektronischen Geräten und Systemen.
- Zuverlässige Verbindungen: Sichert dauerhafte und stabile elektrische Kontakte auch unter Vibrationen und Temperaturschwankungen.
- Klare Strukturierung: Gerade Ausrichtung und 2×11 Polung erleichtern das Layout und die Fehlersuche.
Technische Spezifikationen und Materialeigenschaften
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Stiftleiste |
| Bezeichnung | MH 2X11 SMT – Micro-Hi |
| Anzahl der Pole | 2×11 |
| Anschlussart | SMT (Surface Mount Technology) |
| Geometrie | Gerade |
| Rastermaß | Standardisierte Micro-Hi-Abmessungen für Kompatibilität |
| Gehäusematerial | Hochtemperatur-Kunststoff, resistent gegenüber Lötprozessen (z.B. LCP – Liquid Crystal Polymer oder ähnliche Hochleistungskunststoffe) |
| Kontaktmaterial | Phosphorbronze oder Messinglegierung mit hoher Leitfähigkeit (z.B. verzinnt oder vergoldet für verbesserte Korrosionsbeständigkeit und geringen Kontaktwiderstand) |
| Strombelastbarkeit (pro Kontakt) | Typischerweise im Bereich von 1A bis 3A (abhängig von der genauen Ausführung und Umgebungstemperatur) |
| Spannungsfestigkeit | Ausgelegt für gängige industrielle und elektronische Spannungsanforderungen (z.B. 100V AC/DC oder höher) |
| Betriebstemperaturbereich | Breiter Temperaturbereich, der typische SMT-Prozess- und Betriebstemperaturen abdeckt (z.B. -40°C bis +105°C oder +125°C) |
| Lötmethode | Geeignet für Reflow-Lötverfahren |
| Bauhöhe | Geringe Bauhöhe, optimiert für minimale Raumausnutzung auf der Leiterplatte |
| Isolationswiderstand | Hoher Isolationswiderstand zur Verhinderung von Kriechströmen (z.B. > 1000 MΩ) |
| Umweltverträglichkeit | RoHS-konform, frei von schädlichen Substanzen |
Präzision in der Fertigung und Materialwissenschaft
Die MH 2X11 SMT – Micro-Hi Stiftleiste 2×11 polig gerade SMT wird unter Einhaltung strengster Qualitätsstandards gefertigt. Das Gehäusematerial besteht aus Hochtemperatur-Kunststoffen wie LCP (Liquid Crystal Polymer) oder vergleichbaren Werkstoffen, die nicht nur thermisch stabil für SMT-Lötprozesse sind, sondern auch hervorragende dielektrische Eigenschaften aufweisen. Dies verhindert unerwünschte elektrische Überschläge und sorgt für eine zuverlässige Isolation zwischen den einzelnen Kontakten. Die Kontaktpins selbst werden typischerweise aus einer robusten Phosphorbronze- oder Messinglegierung gefertigt, die eine exzellente elektrische Leitfähigkeit gewährleistet. Eine Oberflächenveredelung, oft eine Verzinnung oder Vergoldung, schützt die Kontakte vor Korrosion und garantiert einen stabilen, niedrigen Übergangswiderstand über die gesamte Lebensdauer der Verbindung. Diese Kombination aus präziser Formgebung und hochwertigen Materialien ist ausschlaggebend für die herausragende Performance der MH 2X11 SMT.
Optimierung für automatisierte Produktionsprozesse
Die Gestaltung der MH 2X11 SMT – Micro-Hi Stiftleiste ist explizit auf die Anforderungen moderner, automatisierter Fertigungslinien ausgelegt. Die SMT-Bauweise ermöglicht die Platzierung der Stiftleiste durch Pick-and-Place-Maschinen direkt auf der Oberfläche der Leiterplatte. Dies beschleunigt den Bestückungsprozess signifikant und reduziert die Stückkosten im Vergleich zu manuellen oder Tray-basierten Verfahren. Die präzise Ausrichtung und die standardisierten Abmessungen der Kontakte sorgen für eine fehlerfreie Aufnahme durch die Bestückungsautomaten. Die hohe thermische Stabilität des Gehäusematerials ist zudem essenziell, um Beschädigungen während des Lötprozesses, typischerweise ein Reflow-Lötverfahren, zu vermeiden. Die Einhaltung von Standards wie RoHS (Restriction of Hazardous Substances) unterstreicht die Verpflichtung zu umweltfreundlichen und sicheren Produktionsmethoden.
Häufig gestellte Fragen (FAQ) zu MH 2X11 SMT – Micro-Hi Stiftleiste 2×11 polig gerade SMT
Was sind die Hauptvorteile der SMT-Technologie bei dieser Stiftleiste?
Die SMT-Technologie ermöglicht eine direkte Lötverbindung auf der Oberfläche der Leiterplatte, was zu geringeren Übergangswiderständen, besserer Signalintegrität und einer deutlichen Platzersparnis führt. Dies ist entscheidend für die Miniaturisierung und die Leistung moderner elektronischer Geräte.
Für welche Arten von Anwendungen ist die MH 2X11 SMT Stiftleiste besonders geeignet?
Diese Stiftleiste eignet sich hervorragend für Anwendungen, bei denen Platzersparnis, hohe Zuverlässigkeit und präzise Signalübertragung gefordert sind, wie z.B. in der Automobiltechnik, Medizintechnik, industriellen Automatisierung und Telekommunikation.
Welche Rolle spielt das Material des Gehäuses und der Kontakte für die Leistung?
Das Hochtemperatur-Kunststoffgehäuse (z.B. LCP) gewährleistet thermische Stabilität für SMT-Lötprozesse und exzellente Isolation. Die hochwertigen Kontaktmaterialien (z.B. verzinntes Phosphorbronze) bieten hohe Leitfähigkeit, geringen Kontaktwiderstand und Korrosionsbeständigkeit für dauerhafte und zuverlässige Verbindungen.
Ist die MH 2X11 SMT Stiftleiste mit automatischen Bestückungsmaschinen kompatibel?
Ja, die Stiftleiste ist explizit für die Verwendung mit automatischen Bestückungsmaschinen (Pick-and-Place) konzipiert. Ihre präzisen Abmessungen und die SMT-Bauweise optimieren die Aufnahme und Platzierung im Produktionsprozess.
Welchen Temperaturbereich kann die MH 2X11 SMT Stiftleiste typischerweise aushalten?
Die Stiftleiste ist für einen breiten Betriebstemperaturbereich ausgelegt, der üblicherweise von -40°C bis +105°C oder +125°C reicht, um den Anforderungen verschiedenster Umgebungsbedingungen gerecht zu werden.
Wie beeinflusst die gerade Geometrie die Anwendungsmöglichkeiten?
Die gerade Geometrie mit 2×11 Polen ermöglicht eine klare und einfache Leiterplattenlayout-Planung sowie eine übersichtliche Verdrahtung. Dies erleichtert die Fehlersuche und Wartung im Vergleich zu komplexeren oder winkligen Steckverbindern.
Erfüllt die MH 2X11 SMT Stiftleiste aktuelle Umwelt- und Sicherheitsstandards?
Ja, die MH 2X11 SMT Stiftleiste erfüllt in der Regel Standards wie RoHS (Restriction of Hazardous Substances), was bedeutet, dass sie frei von bestimmten schädlichen Substanzen ist und somit umweltverträgliche Produktionsprozesse unterstützt.
