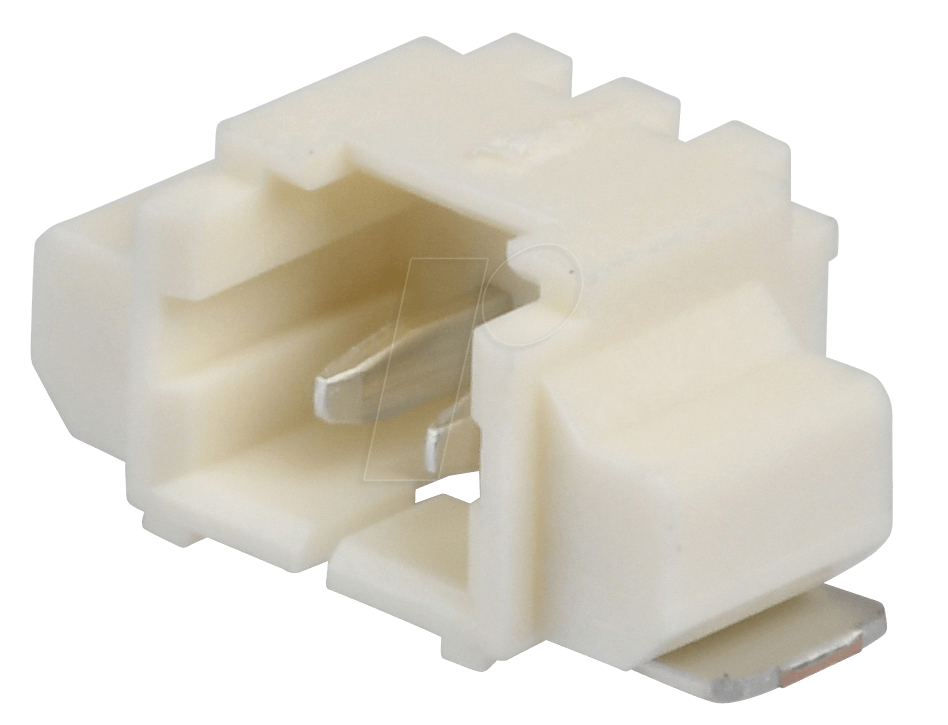

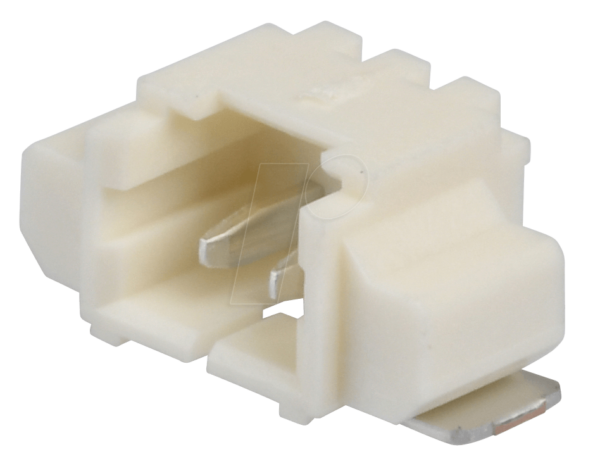

MOLEX 532610271 – PicoBlade Stiftleiste SMD: Präzision für kompakte Verbindungen
Für Entwickler und Techniker, die eine zuverlässige und platzsparende Lösung für Signal- und Stromübertragungen in kleinsten elektronischen Geräten suchen, bietet die Molex PicoBlade Stiftleiste SMD 532610271 die optimale Antwort. Diese hochpräzise 1×2-polige Steckverbindung eignet sich ideal für Anwendungen, bei denen herkömmliche Stecker zu groß sind und höchste Zuverlässigkeit unter beengten Platzverhältnissen gefordert ist.
Maximale Leistung auf minimalem Raum: Die Vorteile der PicoBlade Stiftleiste
In der modernen Elektronikentwicklung sind kompakte Bauformen kein Luxus mehr, sondern eine Notwendigkeit. Die Molex PicoBlade Serie, repräsentiert durch die 532610271, setzt hier Maßstäbe. Im Gegensatz zu größeren Steckverbindern ermöglicht diese SMD-Stiftleiste eine signifikante Reduktion der Platinenfläche, was besonders in mobilen Geräten, Wearables und IoT-Sensoren entscheidend ist. Die integrierte Verriegelungsmechanik sorgt für eine sichere Verbindung, die Vibrationen und mechanischer Belastung standhält und somit Ausfälle verhindert.
Technische Exzellenz und Anwendungsbereiche
Die MOLEX 532610271 ist ein Paradebeispiel für Molex‘ Engagement in der Entwicklung von Hochleistungs-Steckverbindern. Ihre Konstruktion ist speziell auf die Anforderungen der Oberflächenmontage (SMD) optimiert, was eine automatisierte Bestückung und somit effiziente Fertigungsprozesse ermöglicht. Die interne Geometrie des Steckers ist so gestaltet, dass sie eine hohe Kontaktdichte bei gleichzeitig robuster mechanischer Integrität gewährleistet.
- Kompaktes Design: Ideal für Anwendungen mit begrenztem Bauraum, von Smartphones bis hin zu medizinischen Geräten.
- Zuverlässige Verbindung: Die integrierte Verriegelung verhindert unbeabsichtigtes Lösen und gewährleistet eine stabile Signalübertragung.
- SMD-Technologie: Ermöglicht automatisierte Bestückung und effiziente Produktionsprozesse.
- Hohe Kontaktdichte: Ermöglicht 2 Kontakte auf kleinstem Raum ohne Kompromisse bei der Leistung.
- Langlebigkeit: Gefertigt aus hochwertigen Materialien für eine lange Lebensdauer und zuverlässigen Betrieb.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Hersteller | Molex |
| Modellnummer | 532610271 |
| Produktkategorie | Stiftleiste (Header) |
| Montageart | SMD (Surface Mount Device) |
| Pin-Anzahl | 2 Pins (1 Reihe x 2 Spalten) |
| PicoBlade Serie | Ja, optimiert für geringen Platzbedarf und sichere Verriegelung. |
| Material | Hochtemperatur-Kunststoff (UL94V-0), LCP (Liquid Crystal Polymer) oder ähnliches Polymer für thermische Beständigkeit und elektrische Isolation. Kontakte aus legiertem Kupfer mit selektiver Vergoldung für geringen Übergangswiderstand und Korrosionsschutz. |
| Nennstrom | Typischerweise im Bereich von 1A bis 3A, abhängig von der Leiterplattendicke und den Betriebsbedingungen. Spezifikationen des Gegensteckers sind zu berücksichtigen. |
| Nennspannung | Entsprechend den relevanten Sicherheitsstandards (z.B. UL, CSA), oft im Bereich von 50V bis 125V AC/DC. Die genauen Spezifikationen können je nach Anwendung variieren. |
| Betriebstemperatur | Breiter Temperaturbereich, typischerweise von -40°C bis +105°C, um den Einsatz in anspruchsvollen Umgebungen zu ermöglichen. |
| Verriegelungsmechanismus | Integrierte mechanische Verriegelung zur Sicherung der Verbindung gegen Vibrationen und Zugkräfte. |
| Farbe | Standardmäßig Naturweiß oder Schwarz, um Kennzeichnungen zu ermöglichen. |
Konstruktionsmerkmale für anspruchsvolle Anwendungen
Die MOLEX 532610271 ist nicht nur eine simple Stiftleiste; sie ist das Ergebnis sorgfältiger Ingenieursarbeit, die darauf abzielt, die Grenzen des Machbaren in der Miniaturisierung zu verschieben. Die Präzision der Pins und die Stabilität des Gehäuses gewährleisten eine konsistente elektrische Performance, selbst unter widrigen Bedingungen. Die verwendete LCP (Liquid Crystal Polymer) oder ein vergleichbar hochwertiges Polymer-Gehäusematerial zeichnet sich durch exzellente thermische Stabilität und geringe Feuchtigkeitsaufnahme aus, was die Langzeitstabilität der Verbindung signifikant erhöht. Die Kontaktflächen sind in der Regel mit einer dünnen, aber widerstandsfähigen Goldschicht überzogen, um einen äußerst niedrigen Übergangswiderstand und Schutz vor Oxidation zu gewährleisten. Dies ist kritisch für die Integrität schwacher Signale und die Effizienz von Stromversorgungen in kompakten Systemen.
Optimierung für die Fertigung: SMD-Technologie
Die Implementierung der Oberflächenmontage-Technologie (SMD) für die MOLEX 532610271 ist ein entscheidender Faktor für ihre Attraktivität in der modernen Elektronikfertigung. Dieser Ansatz erlaubt es, die Komponenten direkt auf die Oberfläche einer Leiterplatte zu löten, was den Bedarf an aufwendigen Durchsteckmontagen eliminiert. Dies führt zu schnelleren Produktionszyklen, geringeren Stückkosten und der Möglichkeit, sehr dichte Bestückungen auf beiden Seiten der Platine zu realisieren. Die präzise geformten Lötfüße der Stiftleiste sind für automatisierte Pick-and-Place-Maschinen optimiert, was eine hohe Wiederholgenauigkeit und minimierte Fehlerquoten in der Massenproduktion sicherstellt.
Die Molex PicoBlade Familie: Ein System für Ihre Bedürfnisse
Die 532610271 ist Teil der breiteren PicoBlade-Familie von Molex. Diese Familie bietet ein umfassendes Ökosystem von Steckverbindern, die auf ähnlichen Prinzipien der Miniaturisierung, Zuverlässigkeit und einfachen Handhabung basieren. Durch die Auswahl von PicoBlade-kompatiblen Buchsen und Kabelkonfektionen kann ein komplettes Stecksystem aufgebaut werden, das perfekt auf die anspruchsvollen Anforderungen kompakter elektronischer Geräte zugeschnitten ist. Die einheitliche Designphilosophie der PicoBlade-Serie garantiert Kompatibilität und nahtlose Integration.
Häufig gestellte Fragen (FAQ)
Was sind die Hauptvorteile der MOLEX 532610271 gegenüber größeren Steckverbindern?
Die MOLEX 532610271 bietet signifikante Vorteile in Bezug auf Platzersparnis, was sie ideal für kompakte Geräte macht. Ihr integrierter Verriegelungsmechanismus sorgt für eine höhere Zuverlässigkeit und Vibrationsfestigkeit im Vergleich zu einfachen Steckverbindern ohne Verriegelung.
Für welche Art von Anwendungen ist diese SMD-Stiftleiste am besten geeignet?
Diese Stiftleiste eignet sich hervorragend für Anwendungen, bei denen der Bauraum kritisch ist, wie z.B. in Smartphones, Wearables, IoT-Geräten, medizinischen Instrumenten, kleinen Haushaltsgeräten und industriellen Steuerungen, die kompakte Signal- und Stromübertragungen erfordern.
Ist die MOLEX 532610271 für automatisierte Fertigungsprozesse geeignet?
Ja, die MOLEX 532610271 ist als SMD-Komponente konzipiert und somit optimal für die automatisierte Bestückung mit Pick-and-Place-Maschinen geeignet, was effiziente und kostengünstige Fertigungsprozesse ermöglicht.
Welche Art von Verbindungen kann ich mit der PicoBlade 532610271 herstellen?
Die MOLEX 532610271 ist eine Stiftleiste (Header) und dient zur Verbindung mit einer passenden PicoBlade-Buchse (Receptacle). Dies ermöglicht die sichere und zuverlässige Übertragung von elektrischen Signalen und Strom zwischen verschiedenen Komponenten oder Platinen.
Aus welchen Materialien besteht die MOLEX 532610271, und welche Vorteile bieten diese?
Die Stiftleiste besteht typischerweise aus einem Hochtemperatur-Kunststoffgehäuse (wie LCP) für thermische Stabilität und elektrische Isolation. Die Kontakte sind aus einer Kupferlegierung gefertigt und oft selektiv vergoldet, was eine hohe Leitfähigkeit, geringen Übergangswiderstand und Korrosionsschutz gewährleistet.
Wie robust ist die Verriegelung des PicoBlade-Systems?
Das PicoBlade-System verfügt über eine integrierte mechanische Verriegelung, die entwickelt wurde, um die Verbindung sicher gegen unbeabsichtigtes Lösen durch Vibrationen, Stöße oder Zugkräfte zu sichern. Dies ist ein wesentliches Merkmal für die Zuverlässigkeit in mobilen und vibrationsreichen Umgebungen.
Bietet Molex auch die passenden Gegenstecker (Buchsen) für die MOLEX 532610271 an?
Ja, Molex bietet eine Reihe von PicoBlade-kompatiblen Buchsen (Receptacles) an, die speziell für die Verbindung mit dieser Stiftleiste entwickelt wurden. Diese bilden zusammen ein komplettes, zuverlässiges Stecksystem.
