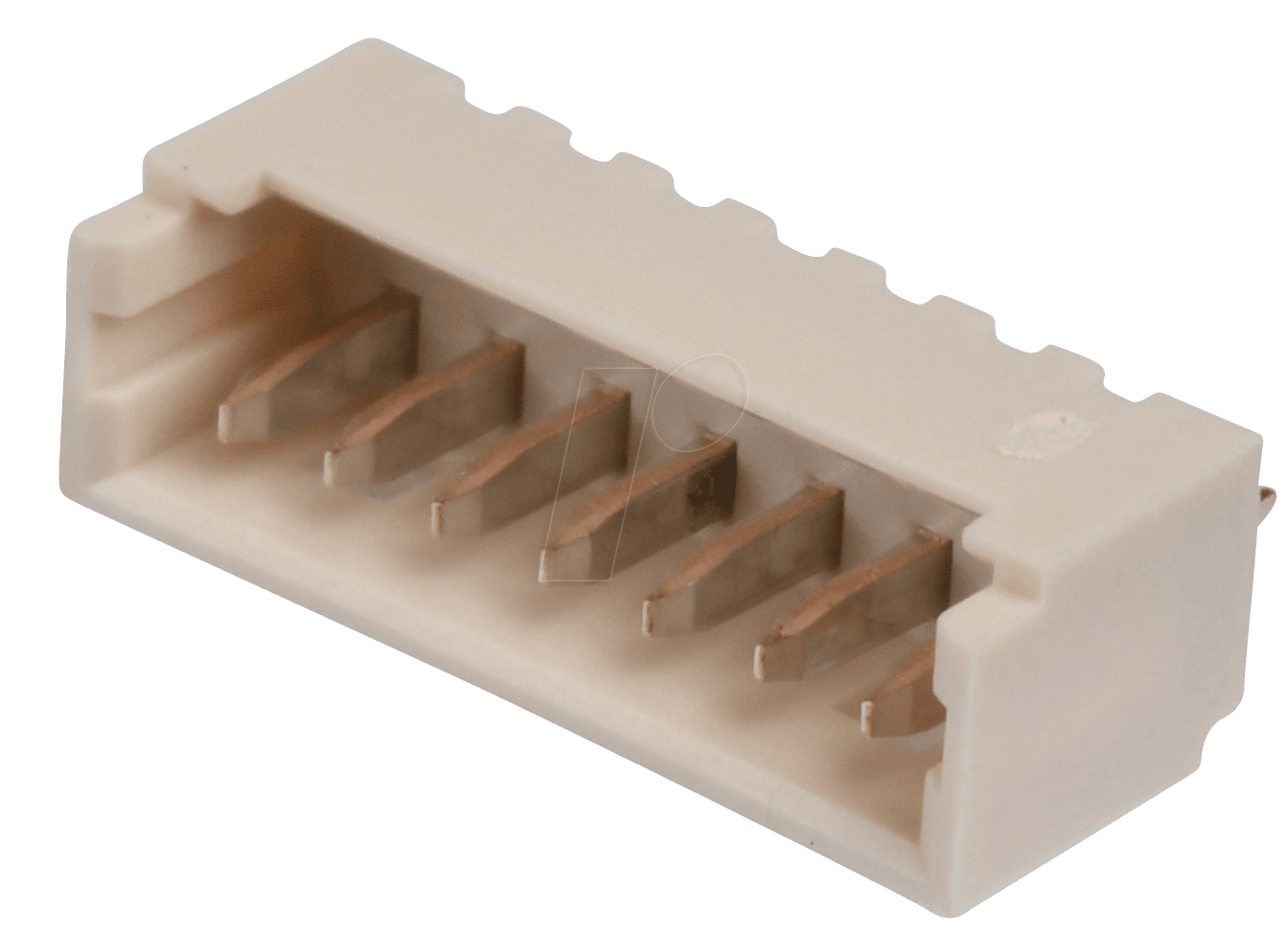

MOLEX 530470710 – PicoBlade™ Stiftleiste für präzise Verbindungen
Suchen Sie eine zuverlässige und kompakte Lösung für Ihre Elektronikprojekte? Der MOLEX 530470710, eine 1×7-polige PicoBlade™ Stiftleiste, wurde speziell für Anwendungen entwickelt, bei denen Platzersparnis und sichere elektrische Verbindungen oberste Priorität haben. Ideal für Entwickler, Ingenieure und Maker, die Wert auf Qualität und Performance in anspruchsvollen Umgebungen legen.
Maximale Leistung in minimalem Raum: Die PicoBlade™ Technologie
Die PicoBlade™ Serie von Molex setzt Standards für miniaturisierte Steckverbinder. Der MOLEX 530470710 verkörpert diese Philosophie und bietet eine herausragende Leistung, die herkömmliche Steckverbinder in puncto Bauraum und Effizienz oft übertrifft. Dank des optimierten Designs und der hochwertigen Materialien gewährleistet diese Stiftleiste eine stabile Signalübertragung und mechanische Integrität, selbst unter Vibration oder mechanischer Belastung.
Die überlegene Wahl: Vorteile des MOLEX 530470710
Warum sollten Sie sich für den MOLEX 530470710 entscheiden? Die Antwort liegt in der durchdachten Konstruktion und der bewährten Qualität von Molex:
- Kompaktes Design: Die PicoBlade™ Serie ermöglicht extrem geringe Leiterplattendicke und reduziert den benötigten Platz auf Ihrer Platine signifikant. Dies ist entscheidend für den Einsatz in flachen oder kleinen Gehäusen.
- Sichere Verriegelung: Integrierte Verriegelungsmechanismen sorgen für eine positive Arretierung und verhindern ein unbeabsichtigtes Lösen der Verbindung, selbst bei starker Beanspruchung.
- Hohe Kontaktdichte: Mit 7 Polen auf minimaler Fläche maximiert dieser Stecker die Anzahl der Anschlussmöglichkeiten in beengten Verhältnissen.
- Hervorragende elektrische Eigenschaften: Die Präzision in der Fertigung und die Wahl der Materialien garantieren geringe Übergangswiderstände und eine zuverlässige Signalintegrität für Ihre Daten- und Stromleitungen.
- Langlebigkeit und Zuverlässigkeit: Molex ist bekannt für seine robusten und langlebigen Produkte. Diese Stiftleiste ist für eine hohe Anzahl von Steckzyklen ausgelegt und bietet eine langfristige Lösung für Ihre Anwendung.
- Einfache Handhabung: Das Stecksystem ist intuitiv und ermöglicht eine schnelle und fehlerfreie Montage.
Technische Spezifikationen und Aufbau
Der MOLEX 530470710 ist eine Stiftleiste, die darauf ausgelegt ist, eine sichere und zuverlässige Verbindung mit kompatiblen Buchsenleisten herzustellen. Die 1×7-polige Konfiguration bietet eine klare Anordnung der Kontakte und erleichtert die Verdrahtung in komplexen Schaltungen. Die PicoBlade™ Serie zeichnet sich durch ihre niedrige Profilhöhe aus, was sie ideal für moderne elektronische Geräte macht, bei denen jede Millimeter zählt.
Die Kontakte sind in der Regel aus einer hochwertigen Kupferlegierung gefertigt und oft mit einer Zinn- oder Goldbeschichtung versehen, um Korrosion zu vermeiden und die elektrische Leitfähigkeit zu optimieren. Diese Beschichtung spielt eine entscheidende Rolle für die Langlebigkeit und Performance des Steckers, da sie den Übergangswiderstand minimiert und eine stabile Verbindung über die Lebensdauer des Gerätes gewährleistet.
Das Gehäusematerial der PicoBlade™ Serie besteht typischerweise aus einem robusten thermoplastischen Kunststoff, der über ausgezeichnete dielektrische Eigenschaften verfügt und die Kontakte zuverlässig voneinander isoliert. Dieses Material ist oft UL-zertifiziert und bietet Beständigkeit gegenüber Wärme und chemischen Einflüssen, was für den Einsatz in verschiedenen Umgebungen unerlässlich ist.
Anwendungsgebiete des PicoBlade™ Steckverbinders
Die Vielseitigkeit des MOLEX 530470710 eröffnet eine breite Palette von Einsatzmöglichkeiten in unterschiedlichen Branchen. Seine kompakte Bauform und die hohe Zuverlässigkeit machen ihn zur ersten Wahl für:
- Unterhaltungselektronik: In Smartphones, Tablets, Laptops, Wearables und anderen kompakten Geräten, wo Platzersparnis entscheidend ist.
- Automobilindustrie: Für interne Verbindungen in Infotainmentsystemen, Steuergeräten oder Beleuchtungseinheiten, die geringen Bauraum erfordern und gleichzeitig robust sein müssen.
- Medizintechnik: In tragbaren Diagnosegeräten, Sensoren oder Überwachungssystemen, wo Zuverlässigkeit und Miniaturisierung im Vordergrund stehen.
- Industrielle Automatisierung: Für die Signalübertragung in kompakten Steuerungsmodulen, Sensoren und Aktoren in Fertigungsanlagen.
- Internet of Things (IoT): In kleinen Sensorknoten, Gateways und anderen vernetzten Geräten, bei denen Energieeffizienz und geringe Größe von Bedeutung sind.
- Consumer Electronics: In Haushaltsgeräten, Drohnen, RC-Modellen und Spielkonsolen.
Detaillierte Eigenschaften und Konstruktionsmerkmale
Der MOLEX 530470710 PicoBlade™ Stecker besticht durch eine Reihe von Konstruktionsmerkmalen, die seine Performance und Benutzerfreundlichkeit verbessern:
- Polarisierung: Um eine falsche Steckrichtung zu verhindern, sind die Stecker und Buchsen in der Regel so konstruiert, dass sie nur in einer einzigen Ausrichtung passen. Dies reduziert Montagefehler und schützt die empfindliche Elektronik.
- Positives Locking: Das charakteristische Klickgeräusch beim Zusammenstecken signalisiert eine sichere Verriegelung. Dieses Merkmal verhindert ungewolltes Trennen der Verbindungen, was in sicherheitskritischen Anwendungen oder bei Geräten, die Erschütterungen ausgesetzt sind, unerlässlich ist.
- Haptische Rückmeldung: Neben dem akustischen Signal bietet das Design oft auch eine spürbare Rückmeldung, was dem Benutzer die Sicherheit gibt, dass die Verbindung korrekt hergestellt wurde.
- Oberflächenmontage (SMT) oder Through-Hole: Je nach Modellvariante können PicoBlade™ Steckverbinder für Oberflächenmontage (SMT) oder für Durchsteckmontage (Through-Hole) auf der Leiterplatte ausgelegt sein. Dies ermöglicht Flexibilität bei der Leiterplattengestaltung und Fertigung.
- Hohe Strombelastbarkeit: Trotz ihrer geringen Größe sind viele PicoBlade™ Steckverbinder so konzipiert, dass sie eine beachtliche Stromstärke führen können, was sie für eine Vielzahl von Anwendungen geeignet macht, bei denen sowohl Daten als auch Energie übertragen werden müssen.
Qualität und Materialbeschaffenheit
Molex investiert fortlaufend in Forschung und Entwicklung, um Steckverbinder zu schaffen, die den höchsten Industriestandards entsprechen. Der MOLEX 530470710 PicoBlade™ Stecker ist ein Produkt dieser Philosophie. Die verwendeten Materialien werden sorgfältig ausgewählt, um:
- Elektrische Integrität: Beständige Leitfähigkeit und minimale Signalverluste über die gesamte Lebensdauer des Produkts.
- Mechanische Robustheit: Widerstandsfähigkeit gegen mechanische Belastungen, Vibrationen und Stoßbelastungen, um eine dauerhafte Verbindung zu gewährleisten.
- Umweltresistenz: Beständigkeit gegenüber Umwelteinflüssen wie Temperatur- und Feuchtigkeitsschwankungen, die die Leistung und Lebensdauer beeinträchtigen könnten.
- Sicherheit: Einhaltung relevanter Sicherheitsnormen, insbesondere in Bezug auf Isolation und Brandverhalten der Kunststoffe.
Produkt Eigenschaften Tabelle
| Eigenschaft | Beschreibung |
|---|---|
| Produktname | MOLEX 530470710 – Molex Stiftleiste – PicoBlade™ |
| Polanzahl | 1×7-polig |
| Serie | PicoBlade™ |
| Anschlusstyp | Buchsenstecker (Stiftleiste) |
| Montagetyp (typisch) | Oberflächenmontage (SMT) – für optimale Raumausnutzung auf der Leiterplatte |
| Gehäusematerial | Hochtemperatur-Thermoplast, UL-zertifiziert (z.B. LCP oder ähnliches Hochleistungspolymer), bietet hervorragende elektrische Isolation und thermische Beständigkeit. |
| Kontaktmaterial | Kupferlegierung, verzinnt oder vergoldet für verbesserte Leitfähigkeit und Korrosionsschutz. |
| Nennstrom (typisch) | Bis zu 1A pro Kontakt (abhängig von spezifischer Ausführung und Umgebungsbedingungen). |
| Nennspannung (typisch) | Bis zu 125V AC/DC (abhängig von spezifischer Ausführung und Umgebungsbedingungen). |
| Betriebstemperatur | Breiter Bereich, oft von -40°C bis +85°C, für vielfältige Einsatzmöglichkeiten. |
| Steckzyklen | Hohe Lebensdauer, typischerweise über 100 Steckzyklen, für dauerhafte Anwendungen. |
| Besonderheiten | Kompaktes Design, positives Verriegelungssystem für sichere Verbindung, geringe Bauhöhe. |
FAQ – Häufig gestellte Fragen zu MOLEX 530470710 – Molex Stiftleiste – PicoBlade™ – 1×7-polig – Stecker
Was ist der Hauptvorteil der PicoBlade™ Serie im Vergleich zu herkömmlichen Steckverbindern?
Der Hauptvorteil der PicoBlade™ Serie, wie sie beim MOLEX 530470710 zum Einsatz kommt, liegt in ihrer extremen Kompaktheit. Sie ermöglicht eine signifikante Reduzierung des Bauraums auf der Leiterplatte und ist dadurch ideal für sehr flache oder kleinformatige elektronische Geräte, bei denen herkömmliche Steckverbinder zu groß wären.
Für welche Art von Anwendungen ist die PicoBlade™ Stiftleiste MOLEX 530470710 am besten geeignet?
Der MOLEX 530470710 eignet sich hervorragend für eine Vielzahl kompakter Elektronikanwendungen, darunter Unterhaltungselektronik, IoT-Geräte, medizinische Instrumente und industrielle Steuerungen, bei denen eine hohe Kontaktdichte und geringe Bauhöhe erforderlich sind.
Garantieren die PicoBlade™ Steckverbinder eine sichere Verbindung, auch bei Vibrationen?
Ja, PicoBlade™ Steckverbinder verfügen über ein positives Verriegelungssystem, das eine sichere und mechanisch stabile Verbindung gewährleistet. Dieses System verhindert ein unbeabsichtigtes Lösen der Verbindung, selbst unter Bedingungen mit Vibrationen oder Stoßbelastungen.
Welche Materialien werden typischerweise für die Kontakte des MOLEX 530470710 verwendet und warum ist das wichtig?
Die Kontakte des MOLEX 530470710 bestehen üblicherweise aus einer hochwertigen Kupferlegierung, die oft mit Zinn oder Gold beschichtet ist. Diese Beschichtung ist entscheidend für eine zuverlässige elektrische Leitfähigkeit, die Minimierung von Übergangswiderständen und den Schutz vor Korrosion, was die Langlebigkeit und Performance des Steckverbinders sicherstellt.
Ist der MOLEX 530470710 für den Einsatz in rauen Umgebungen geeignet?
Dank der robusten Konstruktion und der Verwendung von hochtemperaturfesten Thermoplasten ist der MOLEX 530470710 für den Einsatz in einer breiten Palette von Umgebungen ausgelegt, typischerweise mit Betriebstemperaturen von -40°C bis +85°C. Dies macht ihn auch für anspruchsvollere industrielle oder mobile Anwendungen geeignet.
Wie vermeidet die PicoBlade™ Serie Fehlanpassungen bei der Montage?
Die PicoBlade™ Serie ist so konzipiert, dass sie eine eindeutige Polarität aufweist. Das bedeutet, dass die Stecker und Buchsen nur in einer einzigen Ausrichtung korrekt zusammengefügt werden können. Dies minimiert das Risiko von Montagefehlern und schützt die angeschlossene Elektronik vor Beschädigungen durch falsche Polung.
Was bedeutet „1×7-polig“ genau in Bezug auf die Funktionalität des Steckers?
„1×7-polig“ gibt an, dass der Stecker aus einer einzigen Reihe von sieben einzelnen Kontakten besteht. Dies definiert die Anzahl der Leitungen, die gleichzeitig verbunden werden können, und die physische Anordnung dieser Verbindungen auf dem Stecker.
