MOLEX 510210900 – Ihr Schlüssel zu zuverlässigen und kompakten Steckverbindungen

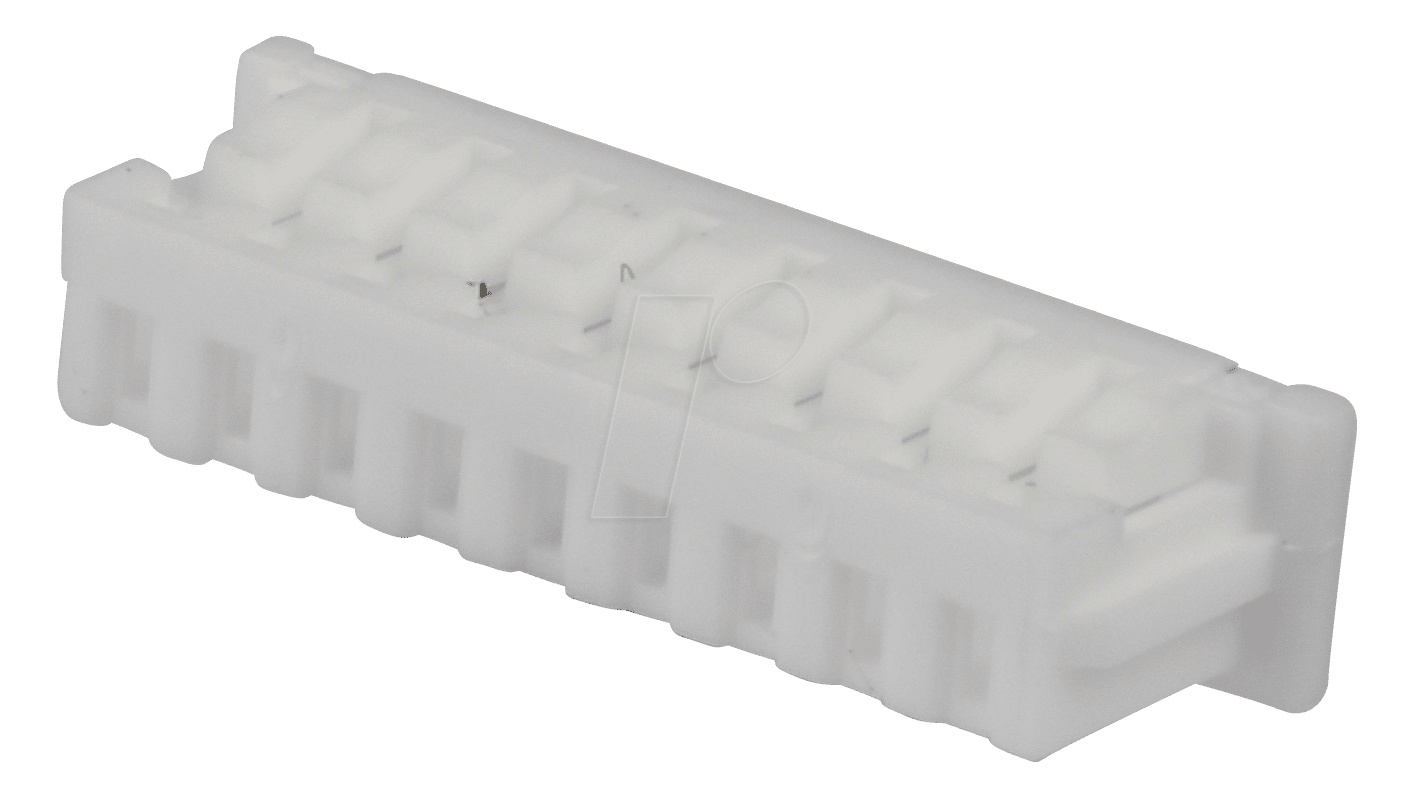

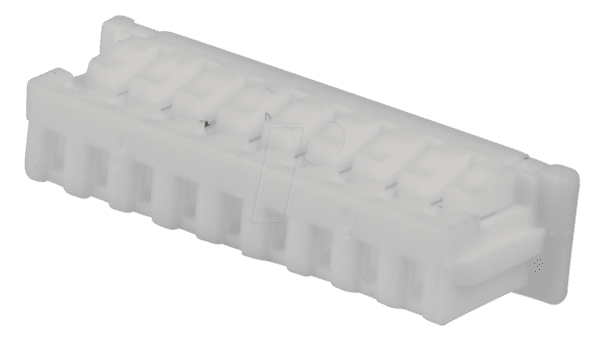

Wenn Sie auf der Suche nach einer hochwertigen und platzsparenden Lösung für die elektrische Verbindung Ihrer elektronischen Komponenten sind, ist das MOLEX 510210900 Molex Crimpgehäuse – PicoBlade – 1×9-polig – Buchse genau das Richtige für Sie. Entwickelt für Ingenieure und Techniker, die Präzision, Robustheit und eine miniaturisierte Bauform in anspruchsvollen Anwendungen benötigen, löst dieses Crimpgehäuse das Problem der sicheren und störungsfreien Signalübertragung auf kleinstem Raum.
Die Überlegenheit der PicoBlade Serie für Ihre Elektronikprojekte
Im Vergleich zu herkömmlichen Steckverbindern bietet die PicoBlade Serie von Molex, repräsentiert durch das Modell 510210900, eine signifikante Verbesserung in Bezug auf Packungsdichte und Zuverlässigkeit. Die herausragenden Merkmale liegen in der miniaturisierten Bauform, die eine Installation auch bei extrem begrenztem Platzangebot ermöglicht. Dies ist entscheidend für moderne Elektronikdesigns in Bereichen wie Medizintechnik, Konsumgüter und Industrieautomation. Die Molex PicoBlade Serie zeichnet sich durch ihre robuste Konstruktion und sichere Verriegelungsmechanismen aus, die ein versehentliches Lösen der Verbindung verhindern und somit die Signalintegrität gewährleisten. Dies adressiert direkt die Schwächen vieler Standardlösungen, die oft anfälliger für Vibrationen und mechanische Belastungen sind.
Kernvorteile des MOLEX 510210900
- Maximale Kompaktheit: Die PicoBlade-Serie wurde speziell für Anwendungen entwickelt, bei denen Platzmangel eine kritische Rolle spielt. Das 1×9-polige Design ermöglicht eine hohe Pin-Dichte bei minimaler Grundfläche.
- Sichere Verriegelung: Ein integrierter Verriegelungsmechanismus sorgt für eine sichere und feste Verbindung, die auch unter Vibrationen oder mechanischer Beanspruchung Bestand hat. Dies minimiert das Risiko von Signalunterbrechungen und Ausfällen.
- Hohe Zuverlässigkeit: Molex ist bekannt für die Herstellung von Steckverbindern, die auch in anspruchsvollsten Umgebungen eine zuverlässige Leistung bieten. Die Qualität der Materialien und die präzise Fertigung garantieren eine lange Lebensdauer.
- Vielseitige Anwendungsmöglichkeiten: Ob in der Unterhaltungselektronik, in medizinischen Geräten, in der Automobilindustrie oder in der industriellen Steuerung – die PicoBlade-Buchse ist eine flexible Lösung für diverse Anwendungsfelder.
- Einfache Handhabung: Trotz der geringen Größe ist das Crimpgehäuse intuitiv zu handhaben und ermöglicht eine zügige Montage, was die Effizienz in der Fertigung steigert.
- Optimierte Signalintegrität: Die Konstruktion des Gehäuses und die präzise Passform der Kontakte minimieren Impedanzschwankungen und ermöglichen eine klare Signalübertragung, was für Datenleitungen und empfindliche Sensoren unerlässlich ist.
Technische Spezifikationen und Design-Merkmale
Das MOLEX 510210900 Crimpgehäuse ist ein essenzieller Bestandteil der Molex PicoBlade™-Serie, die für ihre Miniaturisierung und hohe Leistung bekannt ist. Diese Buchse ist für die Aufnahme von 9 Kontakten in einer einzelnen Reihe ausgelegt und bietet somit eine effiziente Nutzung des verfügbaren Raums.
| Merkmal | Beschreibung |
|---|---|
| Serie | PicoBlade™ |
| Hersteller | Molex |
| Teilenummer | 510210900 |
| Gehäusetyp | Crimpgehäuse, Buchse |
| Anzahl der Positionen | 9 |
| Reihen | 1 |
| Stecksystem | PicoBlade™ |
| Rastermaß | 1.25 mm |
| Kontaktmaterial | Legierung mit hoher Leitfähigkeit (typischerweise Messing oder Bronze), optional mit galvanischer Beschichtung für verbesserte Korrosionsbeständigkeit und geringen Übergangswiderstand. |
| Isolationsmaterial | Hochtemperatur-thermoplastisches Material, das UL94V-0 klassifiziert ist. Bietet hervorragende elektrische Isolation und mechanische Stabilität über einen weiten Temperaturbereich. |
| Betriebstemperatur | Typischerweise -40°C bis +85°C, je nach spezifischer Anwendung und Umgebung. |
| Nennstrom | Abhängig von der Drahtgröße und der Kontaktierung, typischerweise im Bereich von 1A bis 3A pro Kontakt. |
| Nennspannung | Konstruiert für Spannungen bis zu 125V AC/DC, abhängig von der Konfiguration und den Sicherheitszertifizierungen. |
| Verriegelungsmechanismus | Integrierter Fanghaken oder Rastnase zur Sicherung der Verbindung gegen unbeabsichtigtes Lösen. |
| Farbe | Üblicherweise Naturweiß oder Grau für eine gute Identifizierung. |
| Anwendungsspezifische Design-Merkmale | Das Gehäusedesign ist optimiert für die einfache Aufnahme von vormontierten Kontakten und die sichere Zentrierung im Stecker beim Zusammenstecken. Es verfügt über Führungselemente, die eine fehlerfreie Paarung mit dem Gegenstecker gewährleisten. |
Optimale Einsatzbereiche für das MOLEX 510210900
Die Molex PicoBlade™-Serie, zu der das 510210900-Gehäuse gehört, ist prädestiniert für Anwendungen, bei denen höchste Ansprüche an Miniaturisierung und Zuverlässigkeit gestellt werden. Dies umfasst ein breites Spektrum von Branchen und Geräten:
- Medizintechnik: In tragbaren medizinischen Geräten, Überwachungssystemen oder diagnostischen Instrumenten, wo Platz und die Zuverlässigkeit der Signalübertragung entscheidend sind.
- Konsumerelektronik: In Smartphones, Tablets, Kameras, Wearables und anderen kompakten elektronischen Geräten, bei denen eine hohe Integrationsdichte erforderlich ist.
- Industrielle Automatisierung: In kompakten Steuerungen, Sensorik, HMI-Schnittstellen und miniaturisierten Verkabelungen von Maschinen und Anlagen.
- Automobilindustrie: Für spezifische Anwendungen im Innenraum oder bei der Signalübertragung von Sensoren, wo Platz und Vibrationstoleranz eine Rolle spielen.
- Haushaltsgeräte: In modernen und platzsparenden Haushaltsgeräten, bei denen die Verkabelung diskret und zuverlässig sein muss.
- Beleuchtungstechnik: Insbesondere bei LED-Modulen und intelligenten Beleuchtungssystemen, die kompakte Anschlüsse erfordern.
Die Bedeutung von Materialwahl und Fertigungspräzision
Die Wahl des richtigen Materials für elektronische Steckverbinder ist fundamental für deren Leistungsfähigkeit und Langlebigkeit. Das MOLEX 510210900 Crimpgehäuse profitiert von der sorgfältigen Auswahl von Hochtemperatur-Thermoplasten, die nicht nur eine exzellente elektrische Isolation gewährleisten, sondern auch eine hohe mechanische Festigkeit über einen weiten Temperaturbereich aufweisen. Diese Materialien sind typischerweise UL94V-0 klassifiziert, was bedeutet, dass sie im Brandfall selbstverlöschend sind und somit ein erhöhtes Maß an Sicherheit bieten. Die präzise Fertigung im Spritzgussverfahren sorgt für exakte Toleranzen, die entscheidend für die korrekte Positionierung der Kontakte und die reibungslose Funktion des Verriegelungsmechanismus sind. Die Kontakte selbst bestehen in der Regel aus einer Kupferlegierung, die für ihre gute elektrische Leitfähigkeit und Formstabilität bekannt ist. Oftmals werden diese mit einer Hartgold- oder einer Nickel-Unterplattierung versehen, um die Korrosionsbeständigkeit zu erhöhen und den Übergangswiderstand über die gesamte Lebensdauer des Steckverbinders gering zu halten. Diese Details sind entscheidend, um Signalintegrität und Zuverlässigkeit auch unter widrigen Umgebungsbedingungen zu gewährleisten.
FAQ – Häufig gestellte Fragen zu MOLEX 510210900 – Molex Crimpgehäuse – PicoBlade – 1×9-polig – Buchse
Was ist der Hauptvorteil der PicoBlade Serie gegenüber anderen Molex Serien?
Der Hauptvorteil der PicoBlade Serie, wie auch des MOLEX 510210900, liegt in ihrer extremen Miniaturisierung bei gleichzeitiger Beibehaltung hoher Zuverlässigkeit und sicherer Verriegelungsmechanismen. Dies ermöglicht eine höhere Packungsdichte auf der Leiterplatte und in Gehäusen, was für moderne, kompakte Elektronikgeräte unerlässlich ist.
Für welche Drahtgrößen ist das MOLEX 510210900 Crimpgehäuse geeignet?
Das MOLEX 510210900 Crimpgehäuse ist für die Aufnahme von spezifischen Drahtgrößen im AWG-Bereich konzipiert, typischerweise von 28 AWG bis 30 AWG, um die Kompaktheit und die elektrische Leistung zu optimieren. Die genaue Spezifikation kann je nach den zu verwendenden Kontakten variieren und sollte im Datenblatt des jeweiligen Kontakts überprüft werden.
Wie wird die Sicherheit der Verbindung gewährleistet?
Die Sicherheit der Verbindung wird durch einen integrierten Verriegelungsmechanismus im Gehäuse gewährleistet. Dieser Fanghaken oder die Rastnase verhindert ein versehentliches Lösen der Buchse vom Gegenstecker, selbst unter Vibrationen oder mechanischer Belastung. Ein hörbares Klicken bestätigt die korrekte Verriegelung.
Welche Art von Kontakten wird mit dem MOLEX 510210900 Gehäuse verwendet?
Das MOLEX 510210900 Gehäuse ist für die Verwendung mit spezifischen PicoBlade™-Crimpsteckkontakten von Molex ausgelegt. Diese Kontakte werden separat erworben und vor der Montage im Gehäuse gecrimpt.
Ist das MOLEX 510210900 für hohe Temperaturen geeignet?
Ja, das Gehäuse besteht aus Hochtemperatur-Thermoplasten, die typischerweise für einen Betriebstemperaturbereich von -40°C bis +85°C ausgelegt sind, was es für viele anspruchsvolle Umgebungen geeignet macht.
Kann ich das MOLEX 510210900 Gehäuse mehrfach verwenden?
Die PicoBlade-Steckverbinder von Molex sind für wiederholtes Stecken und Trennen konzipiert, sofern sie mit Sorgfalt behandelt werden und die mechanischen Integrität erhalten bleibt. Der Verriegelungsmechanismus sollte beim Trennen nicht überbeansprucht werden.
Wo finde ich detaillierte technische Zeichnungen und Spezifikationen?
Detaillierte technische Zeichnungen, 3D-Modelle und vollständige Spezifikationen für das MOLEX 510210900 Crimpgehäuse sowie die dazugehörigen Kontakte finden Sie in den technischen Datenblättern des Herstellers Molex, die in der Regel auf deren Website oder bei autorisierten Distributoren verfügbar sind.
