Hochwertige Molex Micro-Fit Stiftleiste für präzise Verbindungen

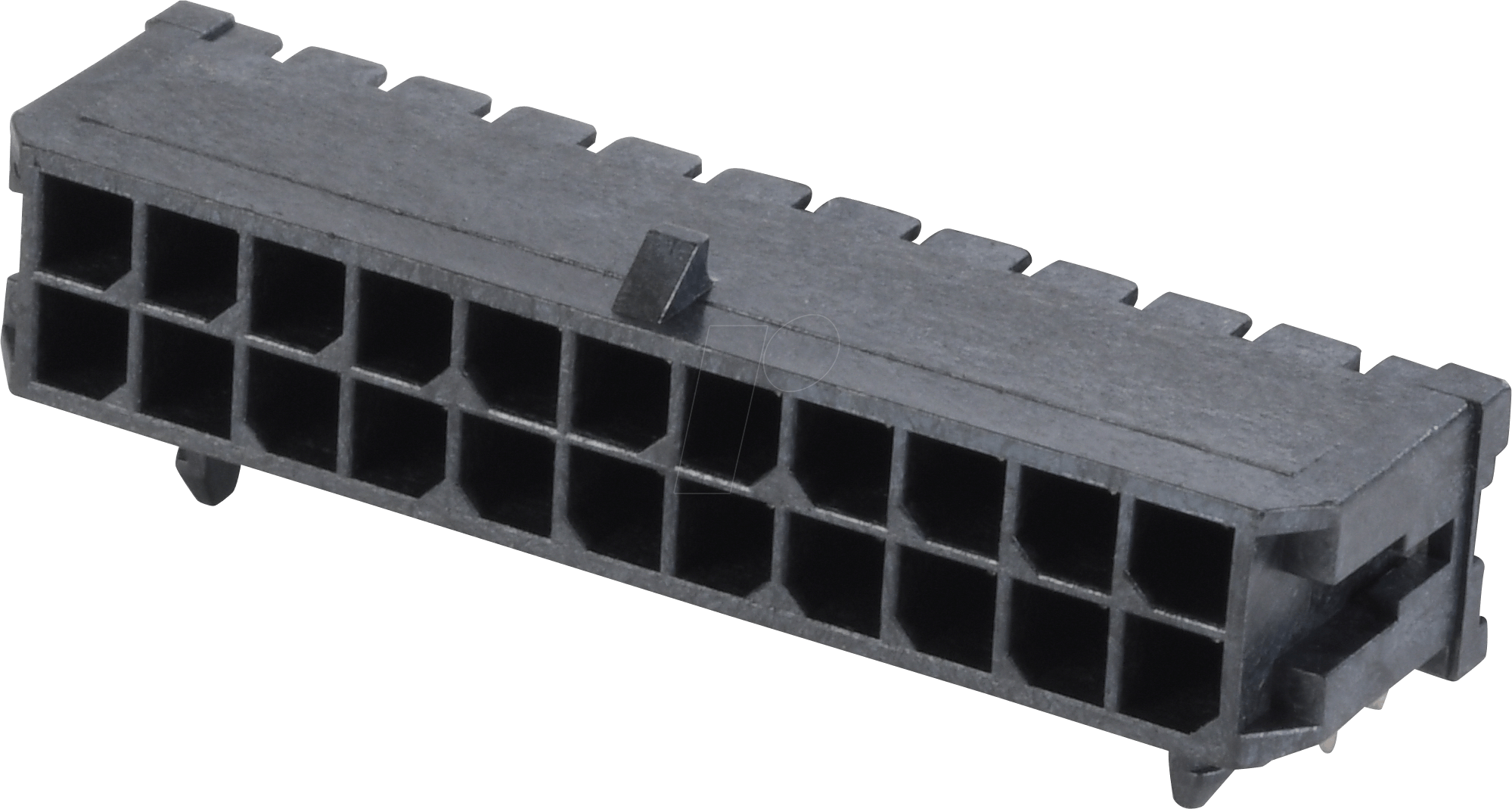

Der MOLEX 430452200 – Molex Stiftleiste – Micro-Fit – 2×11-polig – Stecker ist die ideale Lösung für Entwickler, Ingenieure und professionelle Anwender, die eine zuverlässige und platzsparende Steckverbindung benötigen. Dieses Bauteil adressiert die Herausforderung, dichte elektrische Verbindungen in kompakten Geräten und komplexen Schaltungen zu realisieren, wo Standardlösungen an ihre Grenzen stoßen. Mit seiner bewährten Micro-Fit Technologie von Molex bietet er eine überlegene Performance hinsichtlich mechanischer Stabilität und elektrischer Integrität.
Zuverlässigkeit und Präzision der Molex Micro-Fit Serie
Die Micro-Fit Serie von Molex steht synonym für kompakte Bauform bei gleichzeitig hoher Strombelastbarkeit und mechanischer Robustheit. Der MOLEX 430452200 setzt diese Tradition fort und bietet eine 2×11-polige Konfiguration, die eine hohe Pin-Dichte auf kleinem Raum ermöglicht. Dies ist besonders vorteilhaft in Anwendungen, wo Platzmangel eine kritische Komponente darstellt, wie beispielsweise in der Medizintechnik, der Automobilindustrie oder in professionellen Audio-/Video-Equipment.
Gegenüber einfacheren, nicht-modularen Stecksystemen zeichnet sich die Micro-Fit Serie durch folgende Schlüsselmerkmale aus, die den MOLEX 430452200 zur überlegenen Wahl machen:
- Platzsparendes Design: Die kompakte Bauweise ermöglicht eine signifikante Reduzierung des benötigten Leiterplattenplatzes, was die Miniaturisierung von Geräten vorantreibt.
- Hohe Kontaktdichte: Mit 22 Polen auf engstem Raum können komplexe Signalführungen und Stromversorgungen effizient realisiert werden.
- Mechanische Verriegelung: Eine integrierte, selbstverriegelnde Mechanik sorgt für eine sichere und vibrationsfeste Verbindung, die ein unbeabsichtigtes Lösen verhindert. Dies ist entscheidend für die Zuverlässigkeit kritischer Anwendungen.
- Hohe Strombelastbarkeit pro Kontakt: Trotz der kompakten Größe sind die Kontakte für eine beachtliche Stromstärke ausgelegt, was die Flexibilität in der Anwendung erhöht.
- Geführtes Stecken: Die Geometrie der Stiftleiste und des Gegenstücks (nicht im Lieferumfang dieses Produkts enthalten, muss separat erworben werden) unterstützt ein geführtes Anstecken und verhindert ein Verkanten, was die Lebensdauer und die einfache Montage verbessert.
- Materialqualität: Hochwertige Kunststoffe und präzise gefertigte Kontakte garantieren Langlebigkeit und zuverlässige elektrische Eigenschaften über einen weiten Temperaturbereich.
Konstruktion und Materialeigenschaften
Die Auswahl der Materialien spielt eine entscheidende Rolle für die Leistungsfähigkeit und Langlebigkeit elektrischer Komponenten. Der MOLEX 430452200 Stiftleiste wurde unter Berücksichtigung dieser Aspekte entwickelt, um maximale Zuverlässigkeit zu gewährleisten.
Das Gehäusematerial besteht aus einem thermoplastischen Polymer, das typischerweise flammhemmende Eigenschaften gemäß UL 94 V-0 aufweist. Diese Eigenschaft ist in sicherheitskritischen Anwendungen unerlässlich, da sie die Ausbreitung von Feuer im Falle eines Defekts verhindert. Die thermische Stabilität des Materials ermöglicht den Betrieb in einem breiten Temperaturbereich, ohne dass es zu Verformungen oder einem Verlust der Isoliereigenschaften kommt. Die präzise Spritzgusstechnik sorgt für exakte Maßhaltigkeit und eine gleichmäßige Geometrie über alle produzierten Einheiten.
Die elektrischen Kontakte sind in der Regel aus einer Kupferlegierung gefertigt und mit einer Edelmetallbeschichtung, wie beispielsweise Zinn oder einer Goldlegierung, versehen. Diese Beschichtung optimiert die elektrische Leitfähigkeit, minimiert den Übergangswiderstand und schützt die Kontakte vor Korrosion, was für eine langfristig stabile Verbindung unerlässlich ist. Die Konstruktion der Kontakte ist auf eine sichere Aufnahme und Führung der Stifte im Gegenstecker ausgelegt, um einen optimalen elektrischen und mechanischen Kontakt zu gewährleisten.
Technische Spezifikationen und Anwendungsbereiche
Der MOLEX 430452200 ist eine einreihige Stiftleiste mit einer 2×11-poligen Anordnung, was eine Gesamtanzahl von 22 Kontakten auf einer relativ kleinen Fläche bedeutet. Die Rasterung (Pitch) der Micro-Fit Serie liegt typischerweise bei 3,00 mm, was die hohe Pin-Dichte ermöglicht.
Diese Konfiguration ist universell einsetzbar und findet Anwendung in:
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuerungseinheiten in kompakten Maschinen und Schaltschränken.
- Unterhaltungselektronik: In Heimkinoanlagen, Spielekonsolen oder professionellen Audio-Interfaces, wo Signalintegrität und platzsparende Verbindungen gefragt sind.
- Medizintechnik: In diagnostischen Geräten, Überwachungssystemen oder tragbaren medizinischen Geräten, wo Zuverlässigkeit und Kompaktheit oberste Priorität haben.
- Automobilindustrie: In Infotainmentsystemen, Steuergeräten oder Innenraumbeleuchtung, wo Vibrationen und Temperaturschwankungen eine Rolle spielen.
- Netzteile und Stromversorgungen: Zur sicheren und effizienten Weiterleitung von Energie in kompakten Stromversorgungseinheiten.
- Prototypenentwicklung und Forschung: Als robuster und standardisierter Steckverbinder für die flexible Verdrahtung in Laborumgebungen.
| Eigenschaft | Details |
|---|---|
| Hersteller | Molex |
| Produktserie | Micro-Fit |
| Artikelnummer | 430452200 |
| Typ | Stiftleiste (Header) |
| Anzahl der Reihen | 2 |
| Anzahl der Pole pro Reihe | 11 |
| Gesamtpolzahl | 22 |
| Rastermaß (Pitch) | 3,00 mm |
| Montageart | Through-Hole (THT) für Leiterplattenmontage |
| Gehäusematerial | Thermoplast, typischerweise mit flammhemmenden Eigenschaften (z.B. UL 94 V-0) |
| Kontaktmaterial | Kupferlegierung mit Edelmetallbeschichtung (z.B. Zinn oder Gold) |
| Strombelastbarkeit pro Kontakt | Spezifisch für die Micro-Fit Serie, typischerweise im Bereich von 3A bis 5A, abhängig von der Konfiguration und Anwendungstemperatur |
| Betriebstemperaturbereich | Typischerweise -40°C bis +105°C, abhängig vom spezifischen Material |
| Verriegelungsmechanismus | Integrierte Selbstverriegelung für sichere Verbindung |
| Ausrichtung | Gerade (für Leiterplattenmontage) |
FAQ – Häufig gestellte Fragen zu MOLEX 430452200 – Molex Stiftleiste – Micro-Fit – 2×11-polig – Stecker
Was ist der Hauptvorteil des Molex Micro-Fit Systems im Vergleich zu anderen Steckverbindern?
Der Hauptvorteil des Molex Micro-Fit Systems, repräsentiert durch den MOLEX 430452200, liegt in der optimalen Balance zwischen Kompaktheit, hoher Kontaktdichte und zuverlässiger mechanischer Verriegelung. Dies ermöglicht eine platzsparende Integration in Geräte, ohne Kompromisse bei der Verbindungsstabilität und elektrischen Leistung eingehen zu müssen. Die integrierte Verriegelung verhindert zudem unbeabsichtigte Trennungen, was für kritische Anwendungen von großer Bedeutung ist.
Ist die Stiftleiste MOLEX 430452200 direkt mit einer Buchse kompatibel?
Die MOLEX 430452200 ist eine Stiftleiste (Header) und dient zur festen Montage auf einer Leiterplatte. Für eine vollständige Steckverbindung wird ein entsprechendes Gegenstück, eine Buchse (Receptacle) aus der Molex Micro-Fit Serie mit gleicher Pin-Anzahl (2×11-polig) und Rastermaß (3,00 mm), benötigt. Dieses Gegenstück muss separat erworben werden.
Welche Strombelastbarkeit kann ich von den Kontakten des MOLEX 430452200 erwarten?
Die genaue Strombelastbarkeit pro Kontakt für den MOLEX 430452200 hängt von verschiedenen Faktoren ab, einschließlich der Umgebungsbedingungen und der spezifischen Ausführung des Gegenstücks. Generell unterstützt die Molex Micro-Fit Serie eine Strombelastbarkeit von typischerweise 3A bis 5A pro Kontakt. Für präzise Werte empfehlen wir die Konsultation des offiziellen Molex Datenblatts für diese spezifische Artikelnummer.
Ist das Material des Gehäuses des MOLEX 430452200 flammhemmend?
Ja, die Gehäuse der Molex Micro-Fit Serie sind in der Regel aus einem hochtemperaturbeständigen und flammhemmenden Thermoplast gefertigt, oft mit einer Einstufung gemäß UL 94 V-0. Diese Eigenschaft ist entscheidend für die Sicherheit von elektronischen Geräten, da sie die Ausbreitung von Feuer im Falle eines Defekts minimiert.
Für welche Arten von Anwendungen ist diese 2×11-polige Stiftleiste besonders geeignet?
Die 2×11-polige Konfiguration des MOLEX 430452200 eignet sich hervorragend für Anwendungen, die eine hohe Kontaktdichte auf kleinem Raum erfordern. Dazu gehören insbesondere die industrielle Automatisierung, die Medizintechnik, die Unterhaltungselektronik, die Automobilindustrie sowie die Entwicklung und Erprobung komplexer Schaltungen, bei denen eine zuverlässige und platzsparende Verbindung unerlässlich ist.
Wie wird die Stiftleiste MOLEX 430452200 auf der Leiterplatte montiert?
Der MOLEX 430452200 ist für die Durchsteckmontage (Through-Hole Technology, THT) auf Leiterplatten konzipiert. Die Pins werden durch vorgebohrte Löcher auf der Leiterplatte geführt und anschließend verlötet, um eine dauerhafte und elektrisch leitende Verbindung zu gewährleisten.
Bietet die Micro-Fit Serie Vibrationsfestigkeit?
Ja, die Molex Micro-Fit Serie ist speziell auf hohe Zuverlässigkeit ausgelegt, was auch eine gute Vibrationsfestigkeit beinhaltet. Die integrierte mechanische Verriegelung des Stecksystems sorgt für eine sichere und formschlüssige Verbindung, die auch unter erschütterten Bedingungen stabil bleibt und ein unbeabsichtigtes Lösen verhindert.
