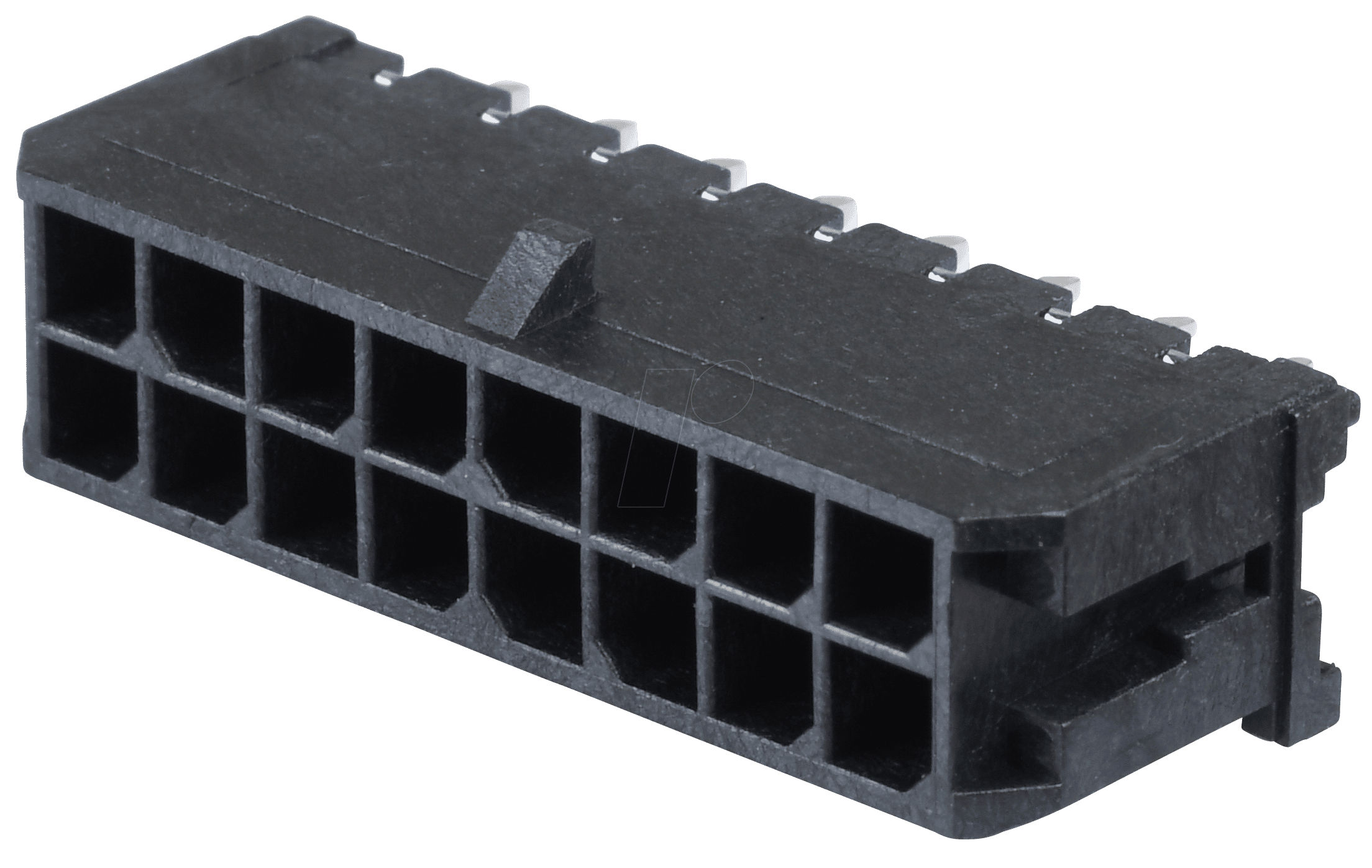

Präzise Verbindungen für anspruchsvolle Elektronikanwendungen: MOLEX 430451612 – Micro-Fit Stiftleiste
Wenn es um zuverlässige und kompakte Strom- und Signalübertragung in der Elektronikentwicklung geht, sind Standardlösungen oft nicht ausreichend. Der MOLEX 430451612 – eine 2×8-polige Micro-Fit Stiftleiste – bietet Ingenieuren und Entwicklern die benötigte Präzision und Robustheit für eine Vielzahl von anspruchsvollen Anwendungen. Ideal für Anwender, die höchste Ansprüche an Kompaktheit, elektrische Integrität und mechanische Stabilität stellen, ermöglicht diese Molex-Komponente eine sichere und effiziente Verbindung, die selbst unter anspruchsvollen Bedingungen Bestand hat.
Die Vorteile der Micro-Fit Technologie von Molex
Die Micro-Fit Serie von Molex repräsentiert einen signifikanten Fortschritt in der Entwicklung von Steckverbindern. Im Gegensatz zu größeren oder weniger spezialisierten Systemen zeichnet sich die Micro-Fit Technologie durch eine optimierte Packungsdichte bei gleichzeitig hoher Leistungsfähigkeit aus. Dies ist entscheidend in heutigen Geräten, wo Platz oft ein limitierender Faktor ist.
- Kompaktheit: Die geringe Bauhöhe und die feine Rasterung ermöglichen eine hohe Anschlussdichte auf begrenztem Platinenraum, was für moderne, miniaturisierte Elektronik unerlässlich ist.
- Hohe Strombelastbarkeit: Trotz ihrer kompakten Größe sind Micro-Fit Steckverbinder für erstaunlich hohe Stromstärken ausgelegt, was sie für Leistungselektronik und Energieverteilung geeignet macht.
- Mechanische Verriegelung: Eine zuverlässige Verriegelungsfunktion verhindert unbeabsichtigtes Trennen der Verbindung, was die Systemstabilität erhöht und potenzielle Ausfälle minimiert.
- Robuste Konstruktion: Hochwertige Materialien und eine durchdachte Konstruktion gewährleisten eine lange Lebensdauer und Zuverlässigkeit, auch in Umgebungen mit Vibrationen oder Temperaturschwankungen.
- Polarisierung: Die integrierte Polarisierung verhindert fehlerhafte Steckvorgänge und somit Beschädigungen an der verbundenen Hardware.
Anwendungsgebiete und Einsatzmöglichkeiten
Die Flexibilität und Leistungsfähigkeit des MOLEX 430451612 – Molex Stiftleiste – Micro-Fit – 2×8-polig – Stecker macht ihn zur idealen Wahl für ein breites Spektrum von Industrie- und Verbraucherelektronik:
- Industrielle Automatisierung: In Steuerungsgeräten, Sensorik und Aktorik, wo zuverlässige Signalübertragung und Robustheit gefragt sind.
- Medizintechnik: Bei der Entwicklung von Diagnosegeräten und medizinischen Instrumenten, wo höchste Zuverlässigkeit und Sterilisationsbeständigkeit erforderlich sein können.
- Telekommunikation: In Netzwerkausrüstung und Kommunikationsmodulen, die eine hohe Bandbreite und stabile Verbindungen benötigen.
- Automobilindustrie: Für Verbindungen in Infotainmentsystemen, Steuergeräten und Beleuchtungslösungen, wo Vibrationen und Temperaturschwankungen vorherrschen.
- Konsumerelektronik: In hochwertigen Haushaltsgeräten, Gaming-Konsolen und Audio-/Video-Systemen, wo sowohl Leistung als auch Ästhetik zählen.
- Computertechnik: Für interne Verbindungen in Servern, Workstations und Speichersystemen, die hohe Datenübertragungsraten erfordern.
Technische Spezifikationen im Detail
Der MOLEX 430451612 – Molex Stiftleiste – Micro-Fit – 2×8-polig – Stecker ist präzise gefertigt, um höchste Anforderungen zu erfüllen. Die Spezifikationen sind auf maximale Leistung und Zuverlässigkeit in anspruchsvollen Umgebungen ausgelegt.
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Molex |
| Produktserie | Micro-Fit |
| Artikelnummer | 430451612 |
| Typ | Stiftleiste (Header) |
| Anzahl der Pole | 16 (2 Reihen à 8 Pole) |
| Rastermaß (Pitch) | 2,50 mm |
| Montagetyp | Leiterplattenmontage (THT – Through-Hole) |
| Ausrichtung | Rechtwinklig |
| Max. Strombelastbarkeit (pro Kontakt) | 3,0 A (abhängig von Umgebungsbedingungen und Kabelquerschnitt) |
| Max. Spannung | 250 V AC/DC |
| Betriebstemperatur | -40°C bis +105°C |
| Isolationswiderstand | ≥ 1000 MΩ |
| Anschlussverfahren | Geeignet für Crimp-Kontakte der Micro-Fit Serie |
| Material Gehäuse | Hochtemperatur-LCP (Liquid Crystal Polymer) oder ähnliches UL-gelistetes Material für hohe thermische und mechanische Beständigkeit |
| Material Kontakte | Kupferlegierung mit optionaler Beschichtung (z.B. Zinn, Gold) für optimierte Leitfähigkeit und Korrosionsschutz |
| Flammschutzkennzeichnung | UL94V-0 |
Konstruktion und Materialqualität
Die Materialauswahl und die konstruktive Gestaltung des MOLEX 430451612 sind ausschlaggebend für seine überlegene Leistung und Langlebigkeit. Der Sockel der Stiftleiste besteht aus einem hochtemperatur- und chemikalienbeständigen Material, typischerweise LCP (Liquid Crystal Polymer) oder einem vergleichbaren thermoplastischen Hochleistungskunststoff. Diese Materialien sind UL-gelistet und erfüllen die anspruchsvollen Anforderungen der Brandschutzklasse UL94V-0, was bedeutet, dass sie im Brandfall von selbst erlöschen und die Flammenausbreitung minimieren. Dies ist ein kritischer Sicherheitsaspekt in vielen elektronischen Geräten.
Die Stifte selbst sind aus einer robusten Kupferlegierung gefertigt. Je nach spezifischer Ausführung der verbundenen Gegenstecker können diese mit einer dünnen Schicht aus Zinn oder Gold beschichtet sein. Eine Verzinnung bietet einen guten Korrosionsschutz und eine zuverlässige elektrische Leitfähigkeit zu einem attraktiven Preis-Leistungs-Verhältnis. Goldbeschichtungen, insbesondere auf den Kontaktflächen, bieten eine überragende Korrosionsbeständigkeit und eine sehr geringe Kontaktwiderstand, was sie für Anwendungen mit häufigen Steckzyklen oder extremen Umgebungsbedingungen prädestiniert.
Das Design des Steckgesichts ist optimiert für eine sichere und stabile Steckverbindung. Die Einstecktiefe und die Form der Stifte gewährleisten eine gute mechanische Führung und verhindern ein Verkanten, selbst bei schneller Montage. Die Polarisierungsmerkmale, oft durch kleine Nasen oder Kerben am Gehäuse realisiert, stellen sicher, dass die Verbindung nur in der korrekten Ausrichtung erfolgen kann, wodurch Kurzschlüsse oder Fehlfunktionen durch falsches Stecken vermieden werden.
Haltbarkeit und Zuverlässigkeit im Betrieb
Die Zuverlässigkeit eines Steckverbinders wird maßgeblich durch seine Widerstandsfähigkeit gegenüber Umwelteinflüssen und mechanischer Beanspruchung bestimmt. Der MOLEX 430451612 – Molex Stiftleiste – Micro-Fit – 2×8-polig – Stecker ist für einen breiten Betriebstemperaturbereich von -40°C bis +105°C ausgelegt. Diese thermische Stabilität ermöglicht den Einsatz in Geräten, die sowohl extremen Minustemperaturen in Außenanwendungen als auch erhöhten Temperaturen im Inneren von leistungsstarken Systemen standhalten müssen.
Darüber hinaus ist die mechanische Robustheit der Micro-Fit Serie ein wesentlicher Faktor. Die Verbindung ist so konzipiert, dass sie auch unter Vibrationen oder leichten Stoßbelastungen stabil bleibt. Die interne Verriegelungsmechanik, die oft mit einem hörbaren Klicken einrastet, sichert die mechanische Verbindung und verhindert ein ungewolltes Lösen, selbst wenn die Kabel mechanisch beansprucht werden. Dies ist besonders wichtig in mobilen oder vibrierenden Umgebungen wie in Fahrzeugen oder industriellen Anlagen.
Der hohe Isolationswiderstand von über 1000 MΩ gewährleistet, dass zwischen den einzelnen Kontakten und zur Umgebung eine ausgezeichnete elektrische Trennung besteht. Dies ist essenziell, um Signalintegrität zu gewährleisten und unerwünschte Kriechströme zu vermeiden, die zu Fehlfunktionen oder Beschädigungen führen könnten. Die Kombination aus robusten Materialien, präziser Fertigung und durchdachtem Design macht diese Molex-Stiftleiste zu einer vertrauenswürdigen Komponente für kritische Anwendungen.
Häufig gestellte Fragen zu MOLEX 430451612 – Molex Stiftleiste – Micro-Fit – 2×8-polig – Stecker
Was ist der Hauptvorteil der Micro-Fit Serie im Vergleich zu anderen Molex-Steckverbindern?
Der Hauptvorteil der Micro-Fit Serie liegt in ihrer außergewöhnlichen Balance aus Kompaktheit und hoher Strombelastbarkeit. Sie ermöglicht eine sehr hohe Anschlussdichte auf kleinem Raum, während sie gleichzeitig signifikante Stromstärken übertragen kann, was sie für eine breite Palette von Anwendungen, die eine hohe Leistungsübertragung in begrenztem Volumen erfordern, ideal macht.
Welche Arten von Kontakten sind mit dieser Stiftleiste kompatibel?
Diese Stiftleiste (Header) ist für die Verwendung mit den entsprechenden Micro-Fit Crimp-Kontakten von Molex konzipiert. Es ist wichtig, die vom Hersteller empfohlenen Kontakte zu verwenden, um eine optimale elektrische und mechanische Verbindung sowie die volle Strombelastbarkeit zu gewährleisten. Die genaue Kontaktspezifikation hängt von der jeweiligen Anwendung ab (z.B. Drahtquerschnitt, Stromanforderung).
Kann die MOLEX 430451612 Stiftleiste in rauen Umgebungen eingesetzt werden?
Ja, die Stiftleiste ist für einen breiten Betriebstemperaturbereich von -40°C bis +105°C ausgelegt und besteht aus hochtemperatur- und chemikalienbeständigen Materialien (typischerweise LCP, UL94V-0). Dies macht sie robust genug für viele industrielle und anspruchsvolle Umgebungen, vorausgesetzt, die verbundenen Komponenten und Kabel sind ebenfalls für diese Bedingungen geeignet.
Wie wird die mechanische Stabilität der Verbindung sichergestellt?
Die mechanische Stabilität wird durch die präzise Passform zwischen Stiftleiste und Buchse sowie durch eine integrierte Verriegelungsmechanik gewährleistet. Diese Verriegelung rastet hörbar ein und verhindert ein unbeabsichtigtes Lösen der Verbindung, selbst unter mechanischer Belastung oder Vibration.
Ist die Stiftleiste polarisiert, um Fehler beim Stecken zu vermeiden?
Ja, die Micro-Fit Stiftleisten sind mit Polarisierungsmerkmalen versehen. Diese sorgen dafür, dass die Verbindung nur in der korrekten Ausrichtung gesteckt werden kann, was das Risiko von Fehlsteckungen und daraus resultierenden Beschädigungen der angeschlossenen Geräte effektiv minimiert.
Welche Strombelastbarkeit kann ich von dieser Stiftleiste erwarten?
Die maximale Strombelastbarkeit pro Kontakt liegt bei 3,0 Ampere. Diese Angabe kann jedoch von den Umgebungsbedingungen, der Länge und dem Querschnitt des verwendeten Kabels sowie der Art der verwendeten Crimp-Kontakte abhängen. Für kritische Anwendungen ist es ratsam, die spezifischen Spezifikationen des gesamten Steckverbinder-Systems zu prüfen.
Eignet sich diese Stiftleiste für Hochfrequenzanwendungen?
Die Micro-Fit Serie ist primär für Stromversorgungs- und allgemeine Signalverbindungen konzipiert. Für spezifische Hochfrequenzanwendungen (HF) mit sehr hohen Frequenzen und strengen Impedanzanforderungen sind spezialisierte HF-Steckverbinder möglicherweise besser geeignet. Die hier angegebene Stiftleiste ist jedoch für die meisten gängigen Signalübertragungen im Bereich von Niederfrequenz bis hin zu moderaten Frequenzen gut geeignet.
