Perfekte Konnektivität: MOLEX 430200600 Micro-Fit Crimpgehäuse für zuverlässige Verbindungen
Suchen Sie nach einer robusten und präzisen Lösung zur Verbindung elektronischer Komponenten? Das MOLEX 430200600 Micro-Fit Crimpgehäuse ist die ideale Wahl für Ingenieure, Entwickler und Technikbegeisterte, die Wert auf höchste Zuverlässigkeit und einfache Montage legen. Dieses 2×3-polige Steckergehäuse schließt die Lücke zwischen Leistung und Kompaktheit in anspruchsvollen Anwendungen.
Warum das MOLEX 430200600 die überlegene Wahl ist
Im Gegensatz zu generischen Steckverbindern, die oft Kompromisse bei der mechanischen Stabilität oder der elektrischen Integrität eingehen, setzt das MOLEX 430200600 auf bewährte Molex-Qualität. Die Micro-Fit-Serie ist speziell für Anwendungen konzipiert, bei denen eine hohe Stromdichte in einem kleinen Formfaktor gefordert ist. Die präzise gefertigten Kontakte und das Gehäusematerial gewährleisten eine sichere und langlebige Verbindung, die auch unter widrigen Bedingungen standhält. Die einfache Crimp-Technologie vereinfacht den Montageprozess erheblich und minimiert das Risiko von Installationsfehlern, was es zu einer bevorzugten Lösung für Prototypenbau, Kleinserienfertigung und anspruchsvolle OEM-Anwendungen macht.
Hauptvorteile des MOLEX 430200600
- Kompakter Formfaktor: Die Micro-Fit-Serie bietet eine hohe Polzahl auf kleinstem Raum, ideal für platzbeschränkte Designs.
- Hohe mechanische Stabilität: Robuste Gehäusekonstruktion und sichere Verriegelungsmechanismen verhindern versehentliches Lösen der Verbindung.
- Elektrische Zuverlässigkeit: Präzisionsgefertigte Kontakte mit geringem Übergangswiderstand für stabile Strom- und Signalübertragung.
- Einfache Montage: Die Crimp-Technologie ermöglicht eine schnelle und sichere Verbindung der Litzen mit den Kontakten.
- Vielseitige Anwendungsbereiche: Geeignet für eine breite Palette von Branchen, von der Automobilindustrie über Medizintechnik bis hin zu industrieller Automatisierung.
- Qualitätsgarantie von Molex: Ein Branchenführer in der Steckverbindersystemtechnik, bekannt für Langlebigkeit und Leistung.
- Polarisierung zur Fehlervermeidung: Das Gehäuse-Design stellt sicher, dass die Stecker nur in der richtigen Ausrichtung verbunden werden können.
Detaillierte Spezifikationen und Eigenschaften

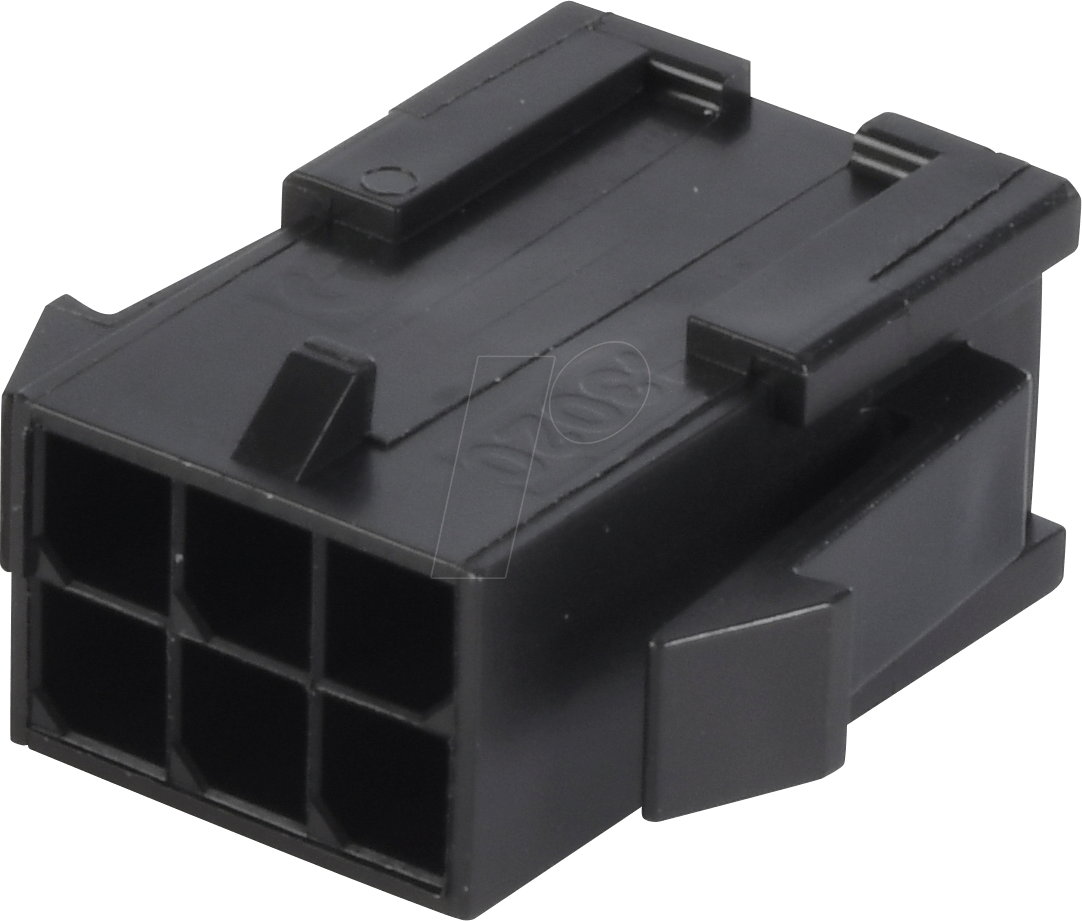

Das MOLEX 430200600 ist ein 2×3-poliges Crimpgehäuse aus der renommierten Micro-Fit 3.0 Serie von Molex. Diese Serie ist darauf ausgelegt, eine hohe Strombelastbarkeit in einem kompakten Gehäuse zu bieten, was sie zur idealen Wahl für dicht bestückte Leiterplatten und Gehäuse macht. Das Gehäuse selbst besteht aus einem robusten, flammhemmenden UL94V-0 klassifizierten Thermoplast, der eine hervorragende thermische und chemische Beständigkeit aufweist. Diese Materialwahl gewährleistet Langlebigkeit und Sicherheit auch unter extremen Betriebsbedingungen.
Die 3,00 mm Rastermaß-Steckverbinder bieten eine ausgezeichnete elektrische Leistung. Jeder Kontakt ist für eine spezifische Stromstärke ausgelegt, die je nach verwendeter Kontaktgröße und Umgebungstemperatur variiert, aber typischerweise im Bereich von mehreren Ampere liegt. Die Kontakte werden mittels Crimp-Verfahren mit den abisolierten Litzen der Kabel verbunden. Dieses Verfahren stellt eine sichere und elektrische Verbindung her, die im Vergleich zu Lötverbindungen vibrationsresistenter ist.
Das 2×3-polige Layout bietet insgesamt sechs Kontaktpunkte, die für eine Vielzahl von Signal- und Stromanforderungen konfiguriert werden können. Die Polarisierungsschlitze im Gehäuse stellen sicher, dass das Gehäuse nur in der korrekten Ausrichtung auf das Gegenstück gesteckt werden kann, was die Wahrscheinlichkeit von Montagefehlern erheblich reduziert. Dies ist besonders wichtig in sicherheitskritischen Anwendungen oder bei der Massenproduktion, wo Effizienz und Fehlervermeidung oberste Priorität haben.
Die Micro-Fit 3.0 Serie zeichnet sich durch ihren robusten Verriegelungsmechanismus aus. Nach dem Zusammenstecken rasten die Stecker sicher ein und bieten eine hohe Zugentlastung, die versehentliches Trennen verhindert. Dies ist entscheidend in mobilen Geräten, Fahrzeugen oder industriellen Umgebungen, wo Vibrationen und mechanische Belastungen allgegenwärtig sind.
| Merkmal | Spezifikation / Eigenschaft |
|---|---|
| Produktkategorie | Steckverbinder-Gehäuse |
| Serie | Micro-Fit 3.0 |
| Hersteller | Molex |
| Teilenummer | 430200600 |
| Polzahl | 2×3 (6 Positionen) |
| Rastermaß | 3.00 mm |
| Montagetyp | Kabelmontage (Crimp) |
| Gehäusematerial | UL94V-0 flammhemmender Thermoplast (typischerweise LCP oder PBT) |
| Farbe des Gehäuses | Natur / Weiß (typische Standardfarbe für diese Serie) |
| Betriebstemperatur | Breiter Bereich, typischerweise -40°C bis +105°C (abhängig vom spezifischen Material und den Kontakten) |
| Strombelastbarkeit pro Kontakt | Variiert je nach Kontakttyp und Konfiguration, typischerweise bis zu 5A |
| Spannungsfestigkeit | Hohe Isolationsspannung, typischerweise über 250V AC/DC |
| Schutzart (bei verbundenem Stecker) | Standardmäßig nicht explizit spezifiziert für Wasserdichtigkeit, aber gute Isolation gegen Staub und Schmutz |
| Mechanische Eigenschaften | Selbstverriegelnd, positive Arretierung, Polarisierung gegen Fehlsteckung |
| Anwendungsbereiche | Signal- und Stromversorgung in Consumer Electronics, Automobil, Medizintechnik, Industrie |
Anwendungsbereiche des MOLEX 430200600
Die Vielseitigkeit und Zuverlässigkeit des MOLEX 430200600 Crimpgehäuses machen es zu einer bevorzugten Wahl für eine breite Palette von Anwendungen. In der Unterhaltungselektronik wird es häufig zur Verbindung von Stromversorgungen mit Mainboards, internen Kabelbäumen in Haushaltsgeräten oder zur Signalübertragung in Audio- und Videogeräten eingesetzt. Die kompakte Bauform ist hier besonders wertvoll, um Designs schlank und effizient zu halten.
Im Automobilbereich findet das Micro-Fit 3.0 System Anwendung in Steuergeräten, Beleuchtungssystemen und Infotainmentsystemen. Die Widerstandsfähigkeit gegen Vibrationen, Temperaturschwankungen und Feuchtigkeit, die durch die Materialauswahl und die robuste Konstruktion gewährleistet wird, ist in dieser Branche unerlässlich. Die einfache Montage reduziert die Fertigungskosten und die Ausfallraten.
In der Medizintechnik sind Zuverlässigkeit und Biokompatibilität von größter Bedeutung. MOLEX 430200600 kann in Geräten wie Infusionspumpen, Diagnosegeräten oder Patientenmonitoren verwendet werden, wo eine sichere und unterbrechungsfreie Stromversorgung entscheidend ist. Die präzisen Kontakte minimieren das Risiko von Signalstörungen, die die Genauigkeit von Messungen beeinträchtigen könnten.
Für die Industrieautomation bietet das Gehäuse eine robuste Verbindungslösung für Steuerungen, Sensoren und Aktoren. Die einfache Handhabung und die sichere Verriegelung vereinfachen die Installation und Wartung von Maschinen und Anlagen, selbst unter rauen Umgebungsbedingungen. Die Möglichkeit, verschiedene Stromstärken über die Kontakte zu führen, erlaubt eine flexible Anpassung an unterschiedliche Systemanforderungen.
Technische Details und Anschlussmethoden
Das MOLEX 430200600 ist ein Steckergehäuse für Kabelmontage. Dies bedeutet, dass die elektrischen Verbindungen zwischen den Kabeladern und den Kontakten durch einen Crimpprozess hergestellt werden. Hierfür werden spezielle Crimpzangen benötigt, die eine mechanisch feste und elektrisch leitfähige Verbindung zwischen dem Kupferleiter der Litze und dem Kontaktmaterial gewährleisten. Die Wahl des richtigen Kontakts – es gibt verschiedene Varianten für unterschiedliche Drahtgrößen und Strombelastungen – sowie die korrekte Anwendung der Crimpzange sind entscheidend für die Langzeitzuverlässigkeit der Verbindung. Molex bietet eine breite Palette kompatibler Kontakte, die auf die jeweilige Anwendung abgestimmt werden können.
Das Gehäuse selbst verfügt über eine positive Verriegelung, die sicherstellt, dass das gesteckte Gegenstück nicht unbeabsichtigt gelöst werden kann. Dies ist besonders wichtig in Anwendungen, bei denen eine permanente oder semi-permanente Verbindung gefordert ist. Die 2×3-Anordnung bietet sechs Anschlusspunkte in einer kompakten Konfiguration, die eine effiziente Verkabelung ermöglicht. Die Polarisierungselemente im Gehäuse verhindern eine falsche Ausrichtung, wodurch sowohl Beschädigungen der Kontakte als auch Fehlfunktionen des Geräts vermieden werden.
Die Materialauswahl des Gehäuses, in der Regel ein hochtemperatur- und flammhemmender Thermoplast, bietet einen hervorragenden Schutz für die inneren Kontakte. Es schützt vor mechanischer Beschädigung, Staub und Spritzwasser (abhängig von der spezifischen Ausführung und dem Gegenstück) und trägt zur elektrischen Isolation bei.
Häufig gestellte Fragen zu MOLEX 430200600 – Molex Crimpgehäuse – Micro-Fit – 2×3-polig – Stecker
Was ist die Hauptfunktion des MOLEX 430200600?
Das MOLEX 430200600 ist ein 2×3-poliges Crimp-Steckverbindergehäuse aus der Molex Micro-Fit 3.0 Serie. Es dient dazu, elektronische Kabel sicher und zuverlässig mit anderen Komponenten oder Leiterplatten zu verbinden. Es ist für Anwendungen konzipiert, die eine kompakte Bauweise, hohe Strombelastbarkeit und mechanische Stabilität erfordern.
Welche Art von Verbindungen werden mit diesem Gehäuse hergestellt?
Mit dem MOLEX 430200600 werden Crimp-Verbindungen hergestellt. Das bedeutet, dass die Kabeladern mittels einer Crimpzange an die passenden Molex-Kontakte befestigt werden, bevor diese in das Gehäuse eingesetzt werden.
Für welche Anwendungen ist das MOLEX 430200600 besonders geeignet?
Es ist ideal für eine Vielzahl von Anwendungen, darunter Unterhaltungselektronik, Automobiltechnik, Medizintechnik und industrielle Automatisierung. Überall dort, wo eine kompakte, aber robuste und zuverlässige Verbindung benötigt wird, ist dieses Gehäuse eine ausgezeichnete Wahl.
Wie viele Kontakte kann dieses Gehäuse aufnehmen?
Dieses Gehäuse ist für 2×3 Pole ausgelegt, was insgesamt sechs Kontaktpositionen für Kabelanschlüsse bedeutet.
Welche Vorteile bietet die Micro-Fit Serie gegenüber anderen Steckverbindern?
Die Micro-Fit Serie zeichnet sich durch eine hohe Strombelastbarkeit in einem sehr kompakten Formfaktor aus. Sie bietet eine starke mechanische Verriegelung, Polarisierung zur Fehlervermeidung und ist für ihre Zuverlässigkeit und Langlebigkeit bekannt, was sie von vielen Standardlösungen abhebt.
Ist das Gehäuse wasserdicht?
Das MOLEX 430200600 hat standardmäßig keine explizite Wasserdichtigkeitszertifizierung. Es bietet jedoch eine gute Isolierung gegen Staub und Spritzwasser, wenn es mit einem geeigneten Gegenstück verbunden ist. Für Anwendungen mit direkter Wasser- oder Feuchtigkeitsexposition sollten speziell abgedichtete Varianten oder zusätzliche Schutzmaßnahmen in Betracht gezogen werden.
Welches Material wird für das Gehäuse verwendet und welche Eigenschaften hat es?
Das Gehäuse besteht typischerweise aus einem flammhemmenden UL94V-0 klassifizierten Thermoplast, wie zum Beispiel PBT oder LCP. Dieses Material bietet ausgezeichnete thermische Stabilität, chemische Beständigkeit und hohe mechanische Festigkeit, was die Langlebigkeit und Sicherheit des Steckverbinders gewährleistet.
