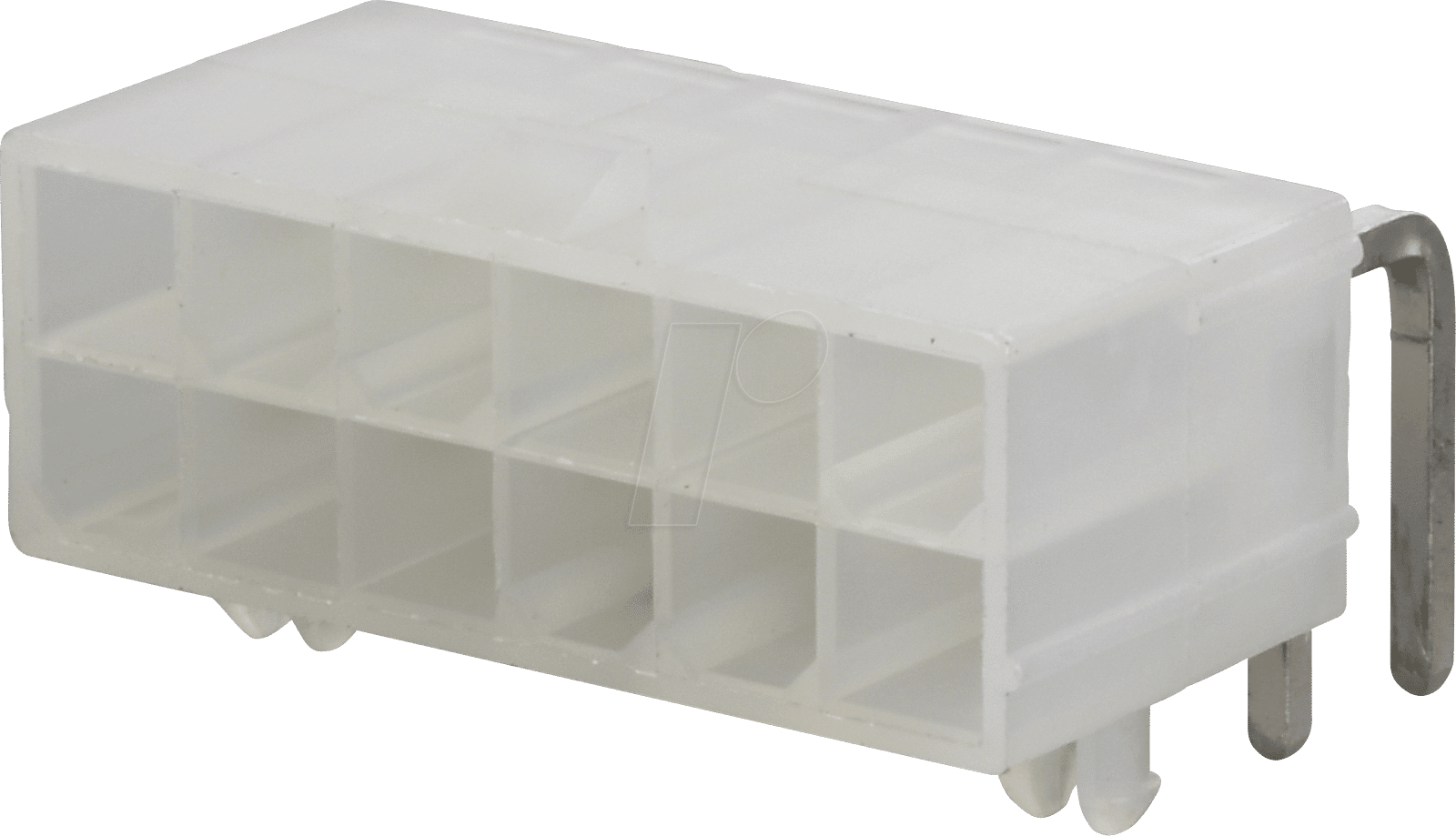

MOLEX 39301120: Die Smarte Wahl für Zuverlässige Verbindungen in Ihren Elektronikprojekten
Sie benötigen eine robuste und sichere Verbindungslösung für Ihre anspruchsvollen Elektronikbaugruppen und Geräte? Der MOLEX 39301120 – Molex, Stiftleiste, Mini-Fit Jr, 2×6-polig, Stecker wurde entwickelt, um eine zuverlässige und dauerhafte elektrische Verbindung zu gewährleisten, selbst unter widrigen Bedingungen. Dieser hochqualitative Stecker ist die ideale Wahl für Ingenieure, Entwickler und Maker, die Wert auf Stabilität, Leistung und einfache Handhabung legen.
Warum der Molex Mini-Fit Jr Ihre Standardlösungen übertrifft
Standardsteckverbinder stoßen oft an ihre Grenzen, wenn es um hohe Strombelastungen, Vibrationen oder die Notwendigkeit einer eindeutigen Polung geht. Der Molex Mini-Fit Jr 39301120 zeichnet sich durch sein optimiertes Design und die bewährte Molex-Qualität aus. Seine kompakte Bauform, gepaart mit der Fähigkeit, höhere Stromstärken sicher zu führen, macht ihn zu einer überlegenen Alternative für eine Vielzahl von Anwendungen. Die präzise gefertigten Kontakte und die robusten Gehäusematerialien garantieren eine langlebige und störungsfreie Leistung, die Sie von minderwertigen Alternativen nicht erwarten können.
Anwendungsbereiche des MOLEX 39301120
Die Vielseitigkeit des MOLEX 39301120 ermöglicht seinen Einsatz in zahlreichen technischen Domänen. Von der Stromversorgung industrieller Steuerungen bis hin zur Signalübertragung in Medizintechnikgeräten, die Mini-Fit Jr Serie von Molex bietet eine zuverlässige Basis. Seine Fähigkeit, erhöhte Stromdichten zu bewältigen, macht ihn zu einer exzellenten Wahl für:
- Industrielle Automatisierung: Robuste Verbindungen für Steuerungsgeräte, Sensoren und Aktoren in rauen Umgebungen.
- Unterhaltungselektronik: Sichere Stromversorgung für Geräte wie Netzteile, Audio-Verstärker und Beleuchtungssysteme.
- Medizintechnik: Zuverlässige Stromübertragung in diagnostischen Geräten und Patientenüberwachungssystemen, wo Ausfallsicherheit entscheidend ist.
- Automobilindustrie: Dauerhafte Verbindungen in Fahrzeuginnenräumen und peripheren Systemen, die Vibrationen und Temperaturschwankungen widerstehen müssen.
- Telekommunikation: Stabile Stromversorgung für Netzwerkgeräte und Datenzentren.
- Prototyping und Entwicklung: Eine bewährte Lösung für Entwickler, die auf Zuverlässigkeit und einfache Integration angewiesen sind.
Technische Überlegenheit und Design-Merkmale
Das Design des Molex Mini-Fit Jr 39301120 ist auf maximale Funktionalität und Zuverlässigkeit ausgelegt. Die 2×6-polige Konfiguration bietet eine klare Struktur für die Verdrahtung, während die Mini-Fit Jr Plattform für ihre hohe Strombelastbarkeit und Robustheit bekannt ist. Die präzise Passform der Kontakte minimiert den Übergangswiderstand und gewährleistet eine effiziente Energieübertragung. Die integrierten Verriegelungsmechanismen verhindern ein unbeabsichtigtes Lösen der Verbindung, was besonders in bewegten oder vibrationsbelasteten Umgebungen von großer Bedeutung ist. Die Gehäusematerialien sind sorgfältig ausgewählt, um eine gute elektrische Isolierung und mechanische Festigkeit zu bieten. Die Stiftleiste selbst ist so konzipiert, dass sie eine einfache und sichere Steckverbindung mit den entsprechenden Buchsengehäusen ermöglicht.
Leistungsdaten und Spezifikationen
Der MOLEX 39301120 ist nicht nur ein Stecker, sondern eine Komponente, die auf Leistung und Langlebigkeit ausgelegt ist. Die Mini-Fit Jr Familie ist bekannt für ihre Fähigkeit, höhere Stromstärken als viele Standardsteckverbinder zu bewältigen, was sie für leistungsintensive Anwendungen prädestiniert. Die genauen Spezifikationen des 39301120 Modells gewährleisten eine zuverlässige Funktion im spezifizierten Betriebsbereich. Die kontaktierung ist für wiederholtes Stecken und Ziehen ausgelegt, ohne signifikante Verschlechterung der elektrischen Eigenschaften.
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Molex |
| Serie | Mini-Fit Jr |
| Artikelnummer | 39301120 |
| Typ | Stiftleiste (Header) |
| Polanzahl | 2×6-polig (12 Positionen) |
| Konfiguration | Reihensteckverbinder |
| Strombelastbarkeit (typisch) | Bis zu 9.7A pro Kontakt (abhängig von Drahtgröße und Betriebstemperatur) |
| Spannungsfestigkeit (typisch) | Bis zu 250V AC/DC |
| Temperaturbereich (Betrieb) | -40°C bis +105°C |
| Gehäusematerial | Hochleistungs-Thermoplast (oft UL94V-0 klassifiziert für Flammwidrigkeit) |
| Kontaktmaterial | Phosphorbronze mit Zinndor- oder Silberbeschichtung für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Montageart | Leiterplattenmontage (Through-Hole) |
| Schutzart (wenn mit passendem Gehäuse verwendet) | Kann Schutz gegen Staub und Spritzwasser bieten |
| Verriegelungsmechanismus | Integrierte Rastnasen zur Sicherung der Verbindung |
| Farbe | Natur (oft weiß oder elfenbein) |
| Anzahl Reihen | 2 |
Qualität und Materialeigenschaften
Die Auswahl der Materialien ist entscheidend für die Leistung und Langlebigkeit elektronischer Komponenten. Der MOLEX 39301120 verwendet Gehäuse aus hochleistungsfähigen Thermoplasten, die typischerweise eine UL94V-0 Klassifizierung für Flammwidrigkeit aufweisen. Dies bedeutet, dass das Material im Brandfall nur langsam brennt und die Flamme sich nicht auf die Umgebung ausbreitet, was für sicherheitskritische Anwendungen unerlässlich ist. Die Kontakte bestehen aus Phosphorbronze, einem robusten Legierungsmaterial, das eine hohe mechanische Stabilität bietet und gleichzeitig eine exzellente elektrische Leitfähigkeit aufweist. Oft werden diese Kontakte mit einer Zinn- oder Silberbeschichtung versehen, die nicht nur die Leitfähigkeit weiter verbessert, sondern auch vor Korrosion schützt und eine geringe Kontaktbeständigkeit über die Lebensdauer des Steckers hinweg gewährleistet.
Integration und Handhabung
Die Montage des MOLEX 39301120 auf einer Leiterplatte erfolgt in der Regel über Through-Hole-Technologie. Dies gewährleistet eine mechanisch stabile Befestigung der Stiftleiste auf der Platine und unterstützt die Handhabung robuster Verbindungen. Die klare 2×6-polige Anordnung erleichtert die Verdrahtung und vermeidet Fehler bei der Anschlussbelegung. Die kompatiblen Mini-Fit Jr Gehäuse bieten zudem eine einfache Möglichkeit, die verbundenen Kabel zu organisieren und zu schützen. Das Design mit Verriegelungsmechanismus sorgt für eine sichere Steckverbindung, die ein unbeabsichtigtes Lösen unter mechanischer Belastung verhindert. Diese Eigenschaften vereinfachen den Aufbau von Geräten und erhöhen die Zuverlässigkeit der gesamten Baugruppe.
FAQ – Häufig gestellte Fragen zu MOLEX 39301120 – Molex, Stiftleiste – Mini-Fit Jr – 2×6-polig – Stecker
Was sind die Hauptanwendungsbereiche des MOLEX 39301120?
Der MOLEX 39301120 eignet sich hervorragend für eine Vielzahl von Anwendungen in der industriellen Automatisierung, Unterhaltungselektronik, Medizintechnik, Telekommunikation und im Automobilbereich, wo zuverlässige Strom- und Signalverbindungen unter anspruchsvollen Bedingungen erforderlich sind.
Welche Stromstärke kann dieser Stecker typischerweise bewältigen?
Die Mini-Fit Jr Serie, zu der auch der 39301120 gehört, ist für ihre hohe Strombelastbarkeit bekannt und kann typischerweise bis zu 9.7 Ampere pro Kontakt führen, abhängig von der Drahtgröße und den Umgebungsbedingungen.
Ist der MOLEX 39301120 gegen Umwelteinflüsse geschützt?
Die Stiftleiste selbst bietet keinen direkten Schutz gegen Umwelteinflüsse wie Staub oder Feuchtigkeit. In Kombination mit einem passenden Mini-Fit Jr Gehäuse kann jedoch ein gewisser Schutzgrad erreicht werden, der die Verbindung vor externen Einwirkungen schützt.
Welche Art von Leiterplattenmontage wird für diesen Stecker verwendet?
Der MOLEX 39301120 ist für die Leiterplattenmontage mittels Through-Hole-Technologie ausgelegt, was eine sichere und stabile Befestigung auf der Platine gewährleistet.
Welche Vorteile bietet die 2×6-polige Konfiguration?
Die 2×6-polige (12 Positionen) Konfiguration bietet eine klare und strukturierte Anordnung der Kontakte, was die Verdrahtung vereinfacht, Fehler minimiert und eine präzise Zuordnung von Strom- und Signalleitungen ermöglicht.
Wie wird die Verbindung zwischen der Stiftleiste und der Buchse gesichert?
Die Mini-Fit Jr Steckverbinder verfügen über integrierte Verriegelungsmechanismen in den Gehäusen, die ein unbeabsichtigtes Lösen der Verbindung unter mechanischer Belastung oder Vibration verhindern und so für eine sichere und dauerhafte Verbindung sorgen.
Aus welchen Materialien sind die Kontakte des MOLEX 39301120 gefertigt?
Die Kontakte des MOLEX 39301120 sind typischerweise aus Phosphorbronze gefertigt und mit einer Zinn- oder Silberbeschichtung versehen. Dies gewährleistet eine hohe Leitfähigkeit, mechanische Robustheit und Schutz vor Korrosion.
