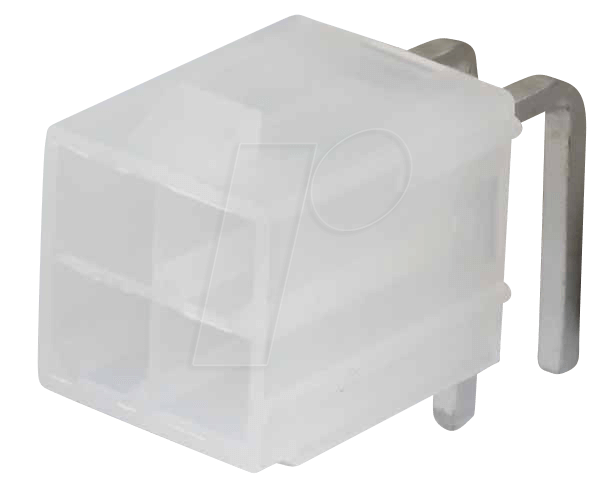

Zuverlässige Verbindungen für anspruchsvolle Anwendungen: MOLEX 39301040 Stiftleiste Mini-Fit Jr
Bei der Realisierung von Elektronikprojekten, ob im Prototypenbau, in der industriellen Automatisierung oder in der Konsumgüterentwicklung, ist eine sichere und zuverlässige elektrische Verbindung unerlässlich. Der MOLEX 39301040, eine Stiftleiste aus der renommierten Mini-Fit Jr Serie, bietet exakt diese Zuverlässigkeit. Er richtet sich an Ingenieure, Entwickler und Technikbegeisterte, die eine robuste und kompakte Steckverbindungslösung für ihre Platinenmontage und Geräteverdrahtung benötigen, bei der Fehlfunktionen durch unzureichende Kontakte ausgeschlossen werden können.
Hervorragende Leistung und Stabilität der Mini-Fit Jr Serie
Die Mini-Fit Jr Serie von Molex hat sich über Jahre hinweg als Industriestandard für leistungsstarke und kompakte Steckverbinder etabliert. Der MOLEX 39301040 setzt diese Tradition fort und bietet eine herausragende Lösung für Anwendungen, die eine hohe Strombelastbarkeit bei gleichzeitig geringem Platzbedarf erfordern. Im Vergleich zu herkömmlichen Stiftleisten zeichnet sich die Mini-Fit Jr Serie durch eine optimierte Kontaktgeometrie und eine verstärkte Bauweise aus, die eine höhere mechanische Stabilität und eine verbesserte elektrische Performance garantiert. Dies minimiert das Risiko von Wackelkontakten und Kurzschlüssen, selbst unter vibrationsreichen Bedingungen oder bei häufiger Steckzyklenbelastung. Die 2×2-polige Konfiguration des MOLEX 39301040 ermöglicht eine flexible und effiziente Signal- und Leistungsverteilung auf engstem Raum.
Konstruktion und Vorteile des MOLEX 39301040
Die Konstruktion des MOLEX 39301040 ist auf Langlebigkeit und optimale Funktionalität ausgelegt:
- Kompaktes Design: Die 2×2-polige Anordnung ermöglicht eine hohe Pin-Dichte auf minimaler Fläche, ideal für platzkritische Designs auf Leiterplatten.
- Robuste Verriegelung: Die Mini-Fit Jr Serie verfügt über eine robuste Verriegelungsmechanik, die ein versehentliches Lösen der Verbindung verhindert und so für zusätzliche Sicherheit sorgt.
- Hohe Stromtragfähigkeit: Trotz seiner kompakten Größe ist dieser Stecker für anspruchsvolle Stromanforderungen ausgelegt, was ihn für Power-Anwendungen prädestiniert.
- Vielseitigkeit in der Anwendung: Geeignet für eine breite Palette von Anwendungen, von Haushaltsgeräten über medizinische Geräte bis hin zu industrieller Steuerungstechnik.
- Zuverlässige Kontakte: Die präzisionsgefertigten Kontakte gewährleisten eine stabile und niederohmige Verbindung über die gesamte Lebensdauer des Produkts.
- Hohe Steckzyklenfestigkeit: Entwickelt für eine hohe Anzahl von Steck- und Trennvorgängen ohne signifikante Leistungseinbußen.
Technische Spezifikationen im Detail
Die folgende Tabelle fasst die wichtigsten technischen Eigenschaften des MOLEX 39301040 zusammen:
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Molex |
| Hersteller-Teilenummer | 39301040 |
| Serie | Mini-Fit Jr |
| Typ | Stiftleiste |
| Polzahl | 2×2 (4 Positionen) |
| Montageart | Leiterplattenmontage (Through-Hole) |
| Nennstrom pro Kontakt | Typischerweise 7A (abhängig von Temperatur und Leiterplattendicke, siehe Molex Spezifikationen für exakte Werte) |
| Nennspannung | Typischerweise 250V AC/DC (abhängig von der Anwendung und Zulassungen) |
| Isolationsmaterial | Hochleistungskunststoff (typischerweise PBT oder ähnliche thermoplastische Elastomere) |
| Kontaktmaterial | Phosphorbronze mit galvanischer Beschichtung (z.B. Zinn oder Silber für optimierte Leitfähigkeit und Korrosionsbeständigkeit) |
| Betriebstemperatur | Breiter Temperaturbereich, üblicherweise von -40°C bis +105°C |
| Steckzyklen | Hohe Anzahl, typischerweise >100 Zyklen, für Dauerbetrieb ausgelegt |
| Schutzart (bei gestecktem Zustand) | Keine spezifische IP-Schutzart für einzelne Stecker, Integrität der Verbindung kritisch |
| Farbe | Natürlich (oft weißlich/beige, kann je nach spezifischer Charge variieren) |
Anwendungsgebiete und Einsatzmöglichkeiten
Der MOLEX 39301040 Stiftleiste Mini-Fit Jr ist aufgrund seiner universellen Anwendbarkeit und robusten Bauweise eine ausgezeichnete Wahl für eine Vielzahl von Sektoren und Produkten. Seine Fähigkeit, sowohl Signale als auch moderate Stromstärken zuverlässig zu übertragen, macht ihn zu einem unverzichtbaren Bauteil im modernen Elektronikdesign.
- Industrielle Automatisierung: In Steuerungsgehäusen, Sensoranbindungen und Aktuatoren, wo Zuverlässigkeit und Widerstandsfähigkeit gegenüber Umwelteinflüssen entscheidend sind.
- Medizintechnik: Bei der Verdrahtung von medizinischen Geräten und Diagnostika, wo höchste Standards an Sicherheit und Hygiene gelten und eine fehlerfreie Signalübertragung unerlässlich ist.
- Konsumerelektronik: In Stromversorgungen, Lüftersteuerungen und anderen internen Verbindungen von Haushaltsgeräten wie Waschmaschinen, Kühlschränken oder Unterhaltungselektronik.
- PC- und Server-Hardware: Zur Stromversorgung von Lüftern, Laufwerken oder internen Komponenten in Computern und Servern, wo eine stabile Energieversorgung gewährleistet sein muss.
- Prototypenentwicklung und Forschung: Ideal für Entwicklungsingenieure und Maker, die eine flexible und zuverlässige Steckverbindung für ihre Schaltungen und Experimente benötigen.
- Telekommunikation: In Netzwerkausrüstung und Basisstationen für interne Verdrahtung und Stromversorgungskomponenten.
Die präzise Passform und die hohe mechanische Stabilität des Mini-Fit Jr Systems sorgen dafür, dass Verbindungen auch unter anspruchsvollen Bedingungen intakt bleiben. Dies reduziert Ausfallzeiten und erhöht die Gesamtzuverlässigkeit des Endprodukts.
Qualität und Vertrauen durch Molex
Molex ist ein weltweit führender Hersteller von elektronischen, elektrischen und Faseroptik-Konnektivitätsprodukten. Mit über 75 Jahren Erfahrung und einem tiefen Verständnis für die Bedürfnisse der Branche liefert Molex Produkte von höchster Qualität, die die Leistung und Zuverlässigkeit von Geräten auf der ganzen Welt verbessern. Wenn Sie sich für den MOLEX 39301040 entscheiden, investieren Sie in bewährte Technologie und die Sicherheit einer etablierten Marke, die für ihre Engineering-Exzellenz bekannt ist.
FAQ – Häufig gestellte Fragen zu MOLEX 39301040 – Molex, Stiftleiste – Mini-Fit Jr – 2×2-polig – Stecker
Was ist der Hauptvorteil der Mini-Fit Jr Serie im Vergleich zu anderen Steckverbindern?
Die Mini-Fit Jr Serie bietet eine optimierte Kombination aus kompakter Bauweise, hoher Stromtragfähigkeit und mechanischer Robustheit. Sie zeichnet sich durch eine verbesserte Kontaktgeometrie und Verriegelungsmechanismen aus, die sie besonders widerstandsfähig gegen Vibrationen und versehentliches Lösen machen, was sie zu einer überlegenen Wahl für anspruchsvolle Anwendungen macht.
Ist der MOLEX 39301040 für die automatische Bestückung auf Leiterplatten geeignet?
Ja, die Mini-Fit Jr Stiftleisten sind in der Regel für die Montage auf Leiterplatten mittels Durchstecktechnik (Through-Hole) konzipiert. Viele Varianten sind für automatische Bestückungsprozesse optimiert und können mit Standard-Bestückungsautomaten verarbeitet werden, was die Effizienz in der Serienfertigung erhöht.
Welche Art von Gegenstecker wird für den MOLEX 39301040 verwendet?
Der MOLEX 39301040 ist eine Stiftleiste, die typischerweise mit Buchsen aus der Molex Mini-Fit Jr Serie kombiniert wird. Es ist wichtig, die spezifischen Kompatibilitätsanforderungen des Gegensteckers zu prüfen, um eine sichere und funktionale Verbindung zu gewährleisten. Die Artikelnummern der passenden Buchsen variieren je nach Polzahl und Gehäuseausführung.
Wie hoch ist die maximale Strombelastbarkeit des MOLEX 39301040?
Die Nennstrombelastbarkeit pro Kontakt für die Mini-Fit Jr Serie liegt typischerweise bei 7A. Diese Angabe kann jedoch von Faktoren wie der Umgebungstemperatur, der Leiterplattendicke und der Verwendung von Kühlmaßnahmen abhängen. Für präzise Werte konsultieren Sie bitte die technischen Datenblätter von Molex.
Aus welchem Material sind die Kontakte des MOLEX 39301040 gefertigt?
Die Kontakte des MOLEX 39301040 bestehen in der Regel aus Phosphorbronze. Diese sind mit einer hochwertigen galvanischen Beschichtung versehen, wie zum Beispiel Zinn oder Silber. Diese Beschichtung verbessert die elektrische Leitfähigkeit, reduziert den Übergangswiderstand und schützt die Kontakte vor Korrosion, was eine langlebige und zuverlässige Verbindung sicherstellt.
Welche Umgebungsbedingungen können dem MOLEX 39301040 zumuten?
Die Mini-Fit Jr Serie ist für einen breiten Betriebstemperaturbereich ausgelegt, typischerweise von -40°C bis +105°C. Die Konstruktion ist robust und bietet eine gute Beständigkeit gegenüber mechanischer Beanspruchung und Vibrationen. Spezifische Schutzarten wie IP-Schutz sind jedoch für einzelne Stecker dieser Art nicht üblich; die Integrität der Verbindung hängt von der korrekten Steckung und der Umgebung ab.
Ist dieser Stecker für hohe Spannungen in Industrieanwendungen geeignet?
Der MOLEX 39301040 ist für Nennspannungen von typischerweise bis zu 250V AC/DC ausgelegt. Dies macht ihn für viele industrielle Anwendungen geeignet, bei denen moderate Spannungen gehandhabt werden müssen. Für Anwendungen mit extrem hohen Spannungen sind spezialisierte Steckverbinder mit höheren Isolationswerten und spezifischen Sicherheitszertifizierungen erforderlich.
