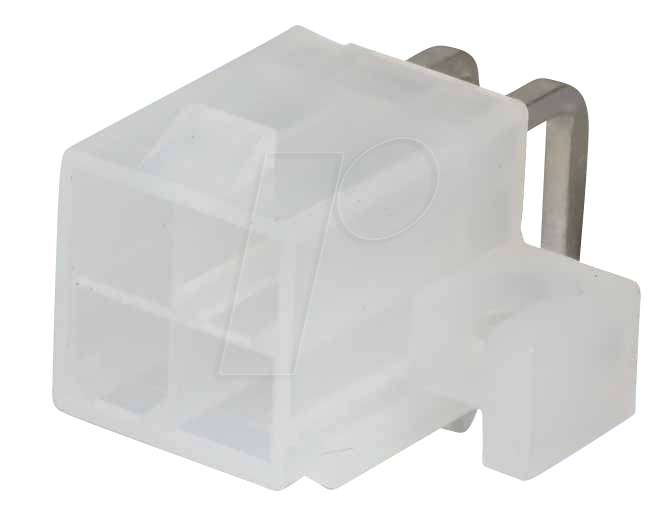

MOLEX 39291048: Präzise Verbindungstechnik für anspruchsvolle Elektronikanwendungen
Suchen Sie eine zuverlässige und hochleistungsfähige Lösung für Ihre elektrischen Verbindungen? Der MOLEX 39291048 Stiftleiste aus der bewährten Mini-Fit Jr Serie ist die Antwort für Ingenieure, Entwickler und Techniker, die eine robuste und sichere Kontaktierung für ihre Geräte und Systeme benötigen. Dieses präzise gefertigte Steckverbinderbauteil minimiert das Risiko von Fehlverbindungen und gewährleistet eine stabile Signalübertragung, selbst unter anspruchsvollen Betriebsbedingungen.
Das Mini-Fit Jr System: Ein Synonym für Zuverlässigkeit und Flexibilität
Die Mini-Fit Jr Familie von Molex repräsentiert eine etablierte Standardreihe von Steckverbindern, die sich durch ihre kompakte Bauweise und hohe Strombelastbarkeit auszeichnet. Der MOLEX 39291048 Stiftleiste ist ein essenzieller Bestandteil dieses Systems und bietet eine sichere und intuitive Möglichkeit, elektrische Schaltkreise zu verbinden. Seine Konstruktion wurde entwickelt, um den Herausforderungen moderner Elektronik gerecht zu werden, indem er überlegene mechanische Stabilität und elektrische Integrität bietet, die weit über einfache Stecklösungen hinausgeht.
Überlegene Vorteile der MOLEX 39291048 Stiftleiste
- Robuste Verriegelungsmechanismen: Integrierte Latch-Mechanismen sorgen für eine sichere und vibrationsfeste Verbindung, die unbeabsichtigtes Lösen effektiv verhindert.
- Hohe Strombelastbarkeit pro Kontakt: Trotz seiner kompakten Größe ermöglicht die Mini-Fit Jr Serie hohe Stromdichten, was ihn ideal für anspruchsvolle Stromversorgungsanwendungen macht.
- Einfache Handhabung und Montage: Das steckbare Design vereinfacht den Aufbau und die Wartung von Elektroniksystemen erheblich.
- Klar definierte Polarität: Die geometrische Auslegung der Kontakte und des Gehäuses verhindert falsche Polung und somit potenzielle Schäden an der angeschlossenen Elektronik.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von Branchen, von der Unterhaltungselektronik über industrielle Steuerungen bis hin zu Medizinprodukten.
- Qualität von Molex: Als Teil des umfangreichen Molex Portfolios profitieren Sie von jahrzehntelanger Erfahrung in der Entwicklung und Fertigung von Verbindungslösungen höchster Güte.
Präzision in jeder Verbindung: Technische Spezifikationen
| Eigenschaft | Beschreibung |
|---|---|
| Hersteller | Molex |
| Teilenummer | 39291048 |
| Produktkategorie | Stiftleiste (Header) |
| Serie | Mini-Fit Jr |
| Anzahl der Positionen | 4 (2×2-polig) |
| Anschlussrichtung | Linear / Right-Angle (abhängig von der Gegenstückauswahl, hier als Stiftleiste auf Platine montierbar) |
| Strombelastbarkeit (maximal pro Kontakt) | Bis zu 9A bei entsprechender Drahtgröße und Temperaturbedingungen. Die genaue Spezifikation hängt von der spezifischen Anwendung und den verwendeten Kabeln ab. |
| Spannungsfestigkeit | Hoch, ausgelegt für typische Niederspannungs- und Mittelspannungsanwendungen in der Elektronik. |
| Betriebstemperaturbereich | Breiter Bereich, typischerweise von -40°C bis +105°C, was eine zuverlässige Funktion in verschiedenen Umgebungen gewährleistet. |
| Material der Kontakte | Typischerweise eine Kupferlegierung mit hoher Leitfähigkeit, oft mit einer Nickel- oder Zinnbeschichtung für verbesserte Korrosionsbeständigkeit und Lötbarkeit. |
| Gehäusematerial | Hochwertiger Thermoplast (z.B. LCP oder ähnliches), der UL94V-0 klassifiziert ist, bietet hervorragende dielektrische Eigenschaften, mechanische Festigkeit und Flammwidrigkeit. |
| Anschlusstechnik | Geeignet für Lötanschluss auf Leiterplatten. |
| Gehäuse-Feature | Vollständig gekapseltes Gehäuse zum Schutz der Kontakte vor mechanischer Beschädigung und Verschmutzung. |
| Montageart | Through-Hole (durchkontaktiert auf Platine). |
Anwendungsgebiete: Wo der MOLEX 39291048 glänzt
Die Vielseitigkeit und Zuverlässigkeit des MOLEX 39291048 machen ihn zu einer bevorzugten Wahl in zahlreichen Branchen und Anwendungsbereichen. In der **Industrieautomation** dient er zur Verkabelung von Sensoren, Aktoren und Steuergeräten, wo er eine stabile Signalübertragung unter rauen Umgebungsbedingungen gewährleistet. Im Bereich der **Unterhaltungselektronik** findet er Einsatz in Netzteilen, Mainboards und Subsystemen, wo er eine kompakte und sichere Stromversorgung ermöglicht. Für **Medizintechnik**-Anwendungen ist seine Zuverlässigkeit und einfache Handhabung von unschätzbarem Wert, um die Funktionalität kritischer Geräte sicherzustellen. Auch in der **Server- und Storage-Technik** sowie in der **Telekommunikation** wird seine Robustheit und Leistungsfähigkeit geschätzt, um eine unterbrechungsfreie Datenübertragung zu gewährleisten.
Innovation durch bewährte Technik: Der Mini-Fit Jr Ansatz
Der Mini-Fit Jr Ansatz von Molex setzt auf eine intelligente Kombination aus kompaktem Design und hoher Leistungsfähigkeit. Im Gegensatz zu herkömmlichen Steckverbindern, die oft Kompromisse zwischen Größe und Belastbarkeit eingehen müssen, bietet die Mini-Fit Jr Serie eine optimierte Geometrie und Materialien, die eine höhere Stromdichte pro Kontakt bei gleichzeitig reduzierter Baugröße ermöglichen. Die präzise gefertigten Kontakte des MOLEX 39291048 gewährleisten einen geringen Übergangswiderstand, was für die Effizienz und Wärmeentwicklung in elektrischen Systemen von entscheidender Bedeutung ist. Die integrierten Verriegelungsmechanismen sind ein weiteres Schlüsselelement, das eine mechanische Stabilität gewährleistet, die bei einfacheren Steckverbindern oft fehlt. Dies reduziert das Risiko von Fehlfunktionen durch Vibrationen oder unerwartete mechanische Belastungen.
FAQ – Häufig gestellte Fragen zu MOLEX 39291048 – Molex, Stiftleiste – Mini-Fit Jr – 2×2-polig – Stecker
Was sind die Hauptvorteile des Mini-Fit Jr Systems gegenüber anderen Steckverbindern?
Das Mini-Fit Jr System kombiniert kompakte Abmessungen mit einer hohen Strombelastbarkeit, robusten Verriegelungsmechanismen und einer definierten Polarität. Dies führt zu einer höheren Zuverlässigkeit, einfacheren Handhabung und einer besseren Performance bei gleichzeitiger Platzersparnis im Vergleich zu vielen älteren oder weniger spezialisierten Steckverbindern.
Welche Art von Kabeln kann ich mit dem MOLEX 39291048 verwenden?
Der MOLEX 39291048 ist eine Stiftleiste, die typischerweise mit Buchsengehäusen der Mini-Fit Jr Serie verbunden wird, in welche gecrimpte Kontakte eingeführt werden. Die verwendbaren Kabelquerschnitte hängen von der spezifischen Buchsen- und Kontaktierungslösung ab, sind aber in der Regel für AWG 18 bis AWG 24 spezifiziert, um die Nennstrombelastbarkeit zu gewährleisten.
Ist der MOLEX 39291048 für den Einsatz in industriellen Umgebungen geeignet?
Ja, die Mini-Fit Jr Serie ist aufgrund ihrer Robustheit, der Langlebigkeit der Materialien und der sicheren Verriegelungsmechanismen sehr gut für industrielle Umgebungen geeignet, in denen Vibrationen, Temperaturschwankungen und mechanische Belastungen auftreten können.
Wie gewährleistet das Mini-Fit Jr System eine korrekte Polung?
Das Gehäusedesign des Mini-Fit Jr Systems ist so konzipiert, dass es nur eine korrekte Ausrichtung mit dem passenden Gegenstück ermöglicht. Dies verhindert eine falsche Polung und schützt die angeschlossenen Geräte vor Beschädigung.
Kann die Stiftleiste auf einer Leiterplatte verlötet werden?
Ja, der MOLEX 39291048 ist als Stiftleiste für die Durchsteckmontage (Through-Hole Technology) auf Leiterplatten konzipiert und kann dort verlötet werden.
Welche thermischen Eigenschaften sind bei der Verwendung zu beachten?
Bei der Dimensionierung der Stromversorgung ist der Betriebstemperaturbereich von entscheidender Bedeutung. Die maximale Strombelastbarkeit kann bei höheren Umgebungstemperaturen reduziert werden, da sich die Kontakte erwärmen. Es ist ratsam, die Datenblätter der zugehörigen Buchsen und Kontakte für detaillierte Derating-Kurven zu konsultieren.
Wo finde ich die genauen elektrischen und mechanischen Spezifikationen?
Detaillierte technische Datenblätter für den MOLEX 39291048 und die gesamte Mini-Fit Jr Serie sind auf der Webseite des Herstellers Molex sowie in den technischen Dokumentationen des Online-Shops Lan.de verfügbar.
