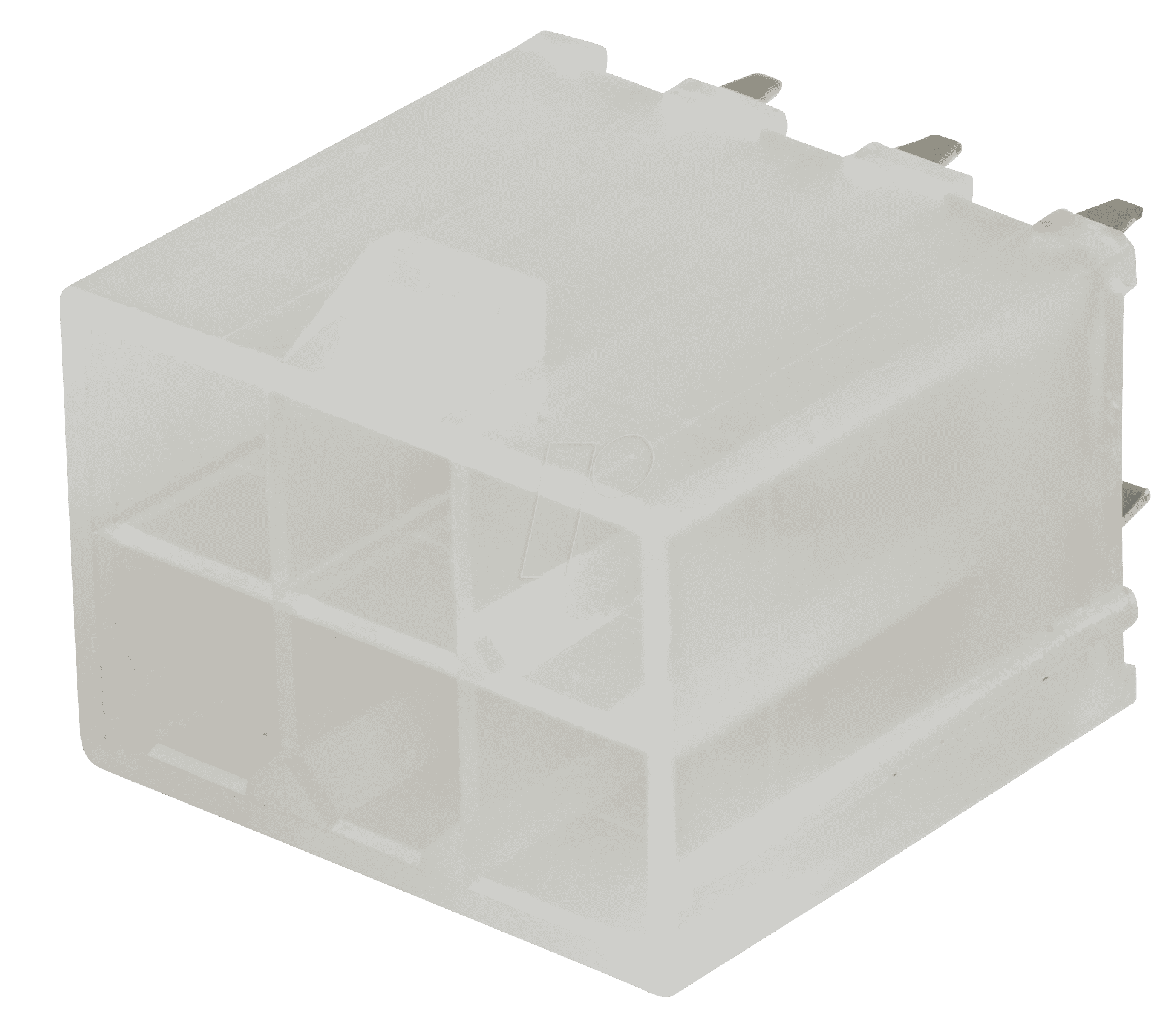

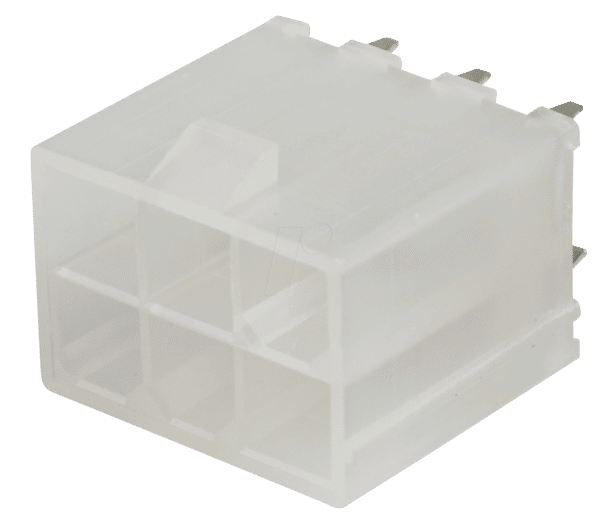

MOLEX 39281063 – Molex Stiftleiste – Mini-Fit Jr – 2×3-polig – Stecker: Präzise Verbindungen für anspruchsvolle Anwendungen
Suchen Sie eine zuverlässige und leistungsstarke Steckverbindungslösung für Ihre Elektronikprojekte, bei denen Signalintegrität und sichere Stromversorgung oberste Priorität haben? Der MOLEX 39281063 – eine Mini-Fit Jr Stiftleiste mit 2×3-poliger Konfiguration – ist die ideale Wahl für Ingenieure, Entwickler und Technik-Enthusiasten, die Wert auf Qualität und Langlebigkeit legen. Diese Komponente löst das Problem ineffizienter oder unsicherer Verbindungen, indem sie eine robuste und präzise Schnittstelle für eine Vielzahl von elektronischen Geräten und Systemen bietet.
Die Überlegenheit der Molex Mini-Fit Jr Serie
Im Gegensatz zu einfacheren Steckverbindern, die anfällig für Vibrationen, thermische Schwankungen oder mechanische Belastungen sind, zeichnet sich die Molex Mini-Fit Jr Serie durch ihr fortschrittliches Design und die hochwertige Materialauswahl aus. Die MOLEX 39281063 Stiftleiste bietet eine optimierte Kontaktgeometrie und eine sichere Verriegelungsfunktion, die ein versehentliches Trennen der Verbindung verhindert. Dies garantiert eine durchgängig hohe elektrische Leistung und schützt empfindliche Komponenten vor Datenverlust oder Systemausfällen.
Technische Spezifikationen und Konstruktionsmerkmale
Die MOLEX 39281063 ist eine Komponente, die für ihre Zuverlässigkeit und Leistungsfähigkeit in anspruchsvollen Umgebungen bekannt ist. Die Mini-Fit Jr Serie von Molex ist speziell für Anwendungen konzipiert, die eine hohe Strombelastbarkeit bei kompakter Bauweise erfordern. Die 2×3-polige Anordnung ermöglicht eine flexible Konfiguration von Signalen und Stromleitungen auf engstem Raum.
Vorteile und Kernfunktionen
- Robuste Bauweise: Gefertigt aus hochwertigen Thermoplasten, die eine ausgezeichnete Beständigkeit gegen chemische Einflüsse und hohe Temperaturen bieten.
- Sichere Verriegelung: Das bewährte Verriegelungssystem sorgt für eine formschlüssige und vibrationsresistente Verbindung, die auch unter extremen Bedingungen Bestand hat.
- Optimierte Strombelastbarkeit: Trotz kompakter Abmessungen unterstützt die Serie höhere Stromstärken als viele vergleichbare Steckverbinder, was sie für leistungsstarke Anwendungen qualifiziert.
- Präzise Kontaktierung: Die Konstruktion der Kontakte minimiert den Übergangswiderstand und gewährleistet eine hohe Signalintegrität, was für datenintensive Anwendungen entscheidend ist.
- Modularität: Die Mini-Fit Jr Serie ermöglicht flexible Systemdesigns durch ihre Kompatibilität mit verschiedenen Gehäusen und Steckertypen innerhalb der Serie.
Detaillierte Produktmerkmale der MOLEX 39281063
| Merkmal | Beschreibung |
|---|---|
| Hersteller | Molex |
| Produktkategorie | Stiftleisten (Header) |
| Serie | Mini-Fit Jr. |
| Artikelnummer | 39281063 |
| Polanzahl | 6 (2 Reihen à 3 Pole) |
| Rastermaß | 4.20 mm |
| Montageart | Durchsteckmontage (Through Hole) |
| Gehäusematerial | Nylon, UL94V-0 klassifiziert für Flammhemmung |
| Kontaktmaterial | Messinglegierung mit Zinn- oder Goldbeschichtung (je nach spezifischer Variante, standardmäßig Zinn für Kosteneffizienz und Zuverlässigkeit) |
| Betriebstemperatur | -40°C bis +105°C |
| Maximale Strombelastbarkeit | Bis zu 9A pro Kontakt (abhängig von der Leiterplattendicke und der Drahtgröße) |
| Spannungsfestigkeit | Bis zu 250V AC/DC |
| Anwendungsbereiche | Industrielle Steuerungssysteme, Telekommunikation, Medizintechnik, Automobilanwendungen, Haushaltsgeräte, Netzteilverbindungen. |
| Zulassungen | UL, CSA, RoHS-konform |
Anwendungsgebiete und Einsatzmöglichkeiten
Die MOLEX 39281063 ist aufgrund ihrer Vielseitigkeit und Robustheit eine bevorzugte Wahl für eine breite Palette von Anwendungen. In industriellen Umgebungen, wo Zuverlässigkeit unter widrigen Bedingungen unerlässlich ist, sorgen die Mini-Fit Jr Stecker für stabile Verbindungen in Steuerungsanlagen und Produktionsmaschinen. Im Telekommunikationssektor garantieren sie eine störungsfreie Datenübertragung und Stromversorgung für empfindliche Netzwerkhardware. Auch in der Medizintechnik, wo höchste Standards an Sicherheit und Hygiene gelten, finden diese Steckverbinder Anwendung, um eine zuverlässige Funktion lebenserhaltender Geräte sicherzustellen. Die hohe Strombelastbarkeit macht sie zudem ideal für den Einsatz in Netzteilen und Stromverteilungseinheiten, wo eine sichere und effiziente Energieübertragung gewährleistet sein muss. Die kompakte Bauweise ermöglicht eine Platzersparnis auf der Leiterplatte, was besonders in Geräten mit begrenztem Bauraum von Vorteil ist.
FAQs – Häufig gestellte Fragen zu MOLEX 39281063 – Molex Stiftleiste – Mini-Fit Jr – 2×3-polig – Stecker
Was ist der Hauptvorteil der Molex Mini-Fit Jr Serie gegenüber Standard-Steckverbindern?
Die Mini-Fit Jr Serie bietet eine überlegene Kombination aus hoher Strombelastbarkeit, robuster Verriegelungsmechanik und kompakter Bauweise, was sie widerstandsfähiger gegen mechanische Belastungen und thermische Schwankungen macht. Dies führt zu einer höheren Zuverlässigkeit und Langlebigkeit in anspruchsvollen Anwendungen.
Kann die MOLEX 39281063 auch für Hochfrequenzsignale verwendet werden?
Während die Mini-Fit Jr Serie primär für Stromversorgungs- und Niedrigfrequenzsignale konzipiert ist, ist die Signalintegrität durch die präzise Kontaktierung und das geringe Übergangswiderstandsniveau auch für moderate Hochfrequenzanwendungen geeignet, sofern die spezifischen Anforderungen an Dämpfung und Signalreflexion berücksichtigt werden.
Welche Arten von Gehäusen sind mit der MOLEX 39281063 Stiftleiste kompatibel?
Die 39281063 ist als Header-Komponente konzipiert und wird typischerweise mit passenden Gehäusen der Molex Mini-Fit Jr Serie kombiniert, die als Buchsen (Receptacles) oder Kabelsteckverbinder erhältlich sind. Diese bilden zusammen die komplette Steckverbindung.
Ist die MOLEX 39281063 RoHS-konform?
Ja, die Molex Mini-Fit Jr Serie, einschließlich der 39281063, ist RoHS-konform, was bedeutet, dass sie den strengen europäischen Richtlinien zur Beschränkung gefährlicher Stoffe in Elektro- und Elektronikgeräten entspricht.
Wie wird die MOLEX 39281063 auf der Leiterplatte montiert?
Die MOLEX 39281063 ist eine Durchsteckmontage-Komponente (Through Hole). Die Kontakte werden durch vorgebohrte Löcher in der Leiterplatte gesteckt und anschließend auf der Lötseite angelötet, um eine sichere und leitfähige Verbindung zu gewährleisten.
Was ist die maximale Strombelastbarkeit pro Kontakt für die MOLEX 39281063?
Die maximale Strombelastbarkeit pro Kontakt für die Mini-Fit Jr Serie beträgt typischerweise bis zu 9 Ampere. Diese Angabe kann jedoch je nach verwendeten Kabelquerschnitten, der Betriebsumgebungstemperatur und der Leiterplattendicke variieren.
Welche Vorteile bietet die Verwendung von Molex-Produkten für professionelle Projekte?
Die Verwendung von Molex-Produkten bietet die Gewährleistung höchster Qualitätsstandards, bewährter Zuverlässigkeit und umfangreicher technischer Unterstützung. Dies reduziert das Risiko von Ausfällen, vereinfacht den Entwicklungsprozess und gewährleistet die Langlebigkeit der Endprodukte.
