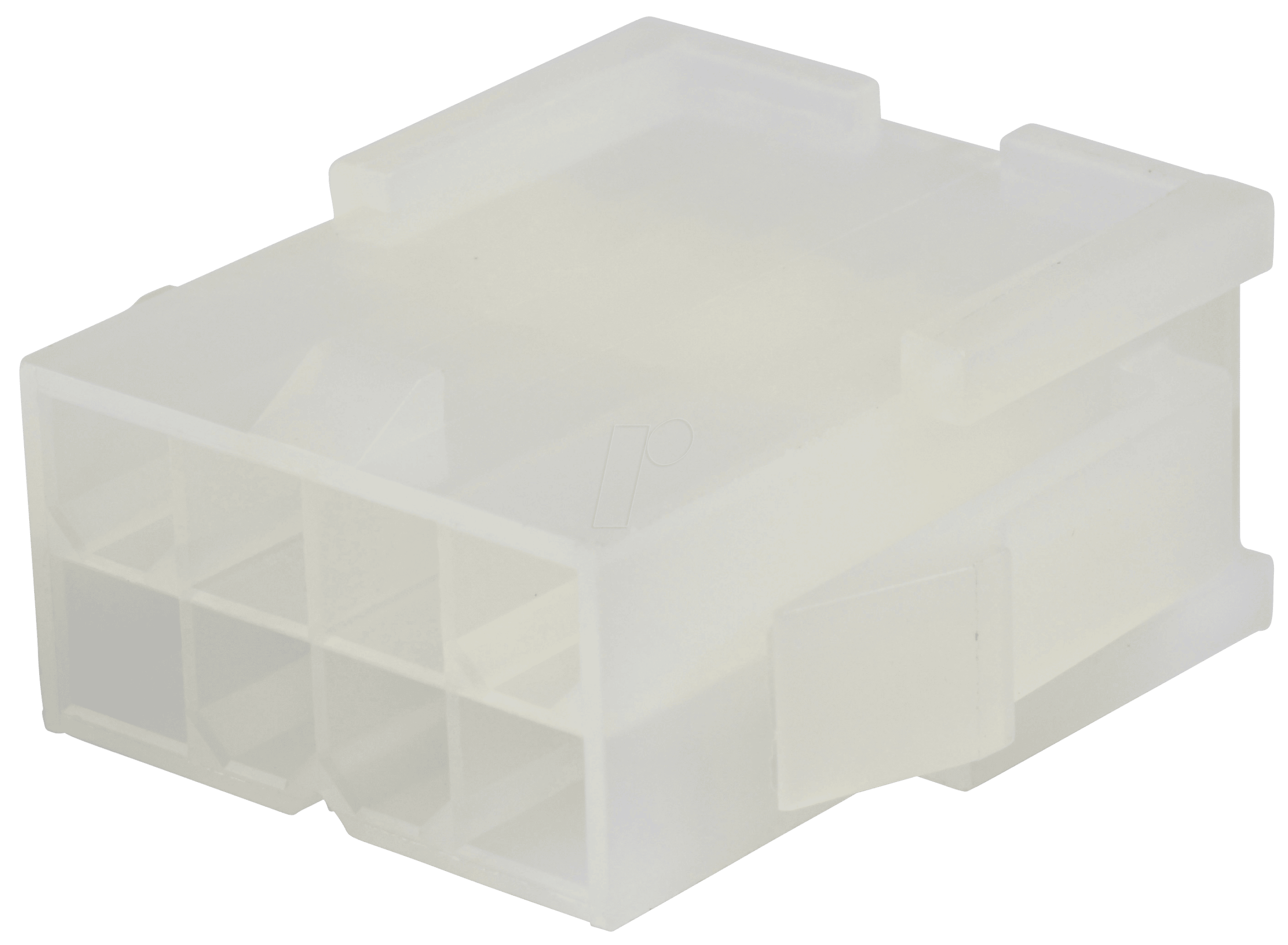

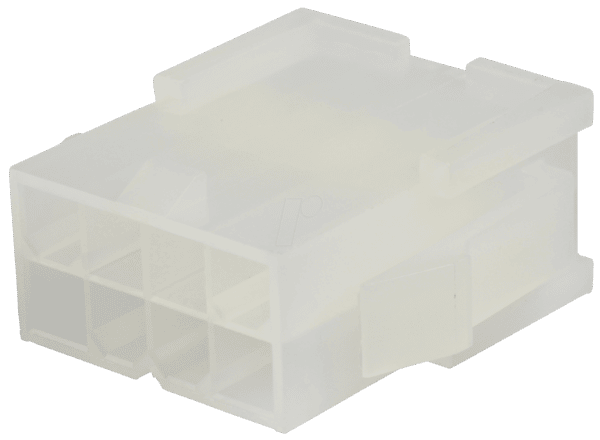

MOLEX 39012081: Präzise Verbindungen für anspruchsvolle Technik
Das MOLEX 39012081 Crimpgehäuse der Mini-Fit Jr Serie ist die ideale Lösung für Ingenieure und Techniker, die eine zuverlässige und sichere Steckverbindung in ihren Geräten benötigen. Es löst das Problem von wackeligen oder unsicheren Kabelverbindungen, die zu Systemausfällen führen können, und bietet eine robuste Alternative zu einfacheren Klemmverbindungen.
Hervorragende Konnektivität und Robustheit: Der Mini-Fit Jr Vorteil
Im Vergleich zu Standardlösungen zeichnet sich das MOLEX 39012081 durch seine bewährte Mini-Fit Jr Technologie aus. Diese Serie ist bekannt für ihre hohe Kontaktdichte bei gleichzeitig robuster Bauweise, was sie zur bevorzugten Wahl für Anwendungen macht, bei denen Platz und Zuverlässigkeit gleichermaßen entscheidend sind. Die Verriegelungsmechanismen sorgen für eine sichere mechanische Fixierung, die auch unter Vibrationen oder mechanischer Belastung bestehen bleibt. Dies minimiert das Risiko von unbeabsichtigten Trennungen, die in sensiblen elektronischen Systemen katastrophale Folgen haben können.
Technische Spezifikationen und überragende Leistung
Das MOLEX 39012081 ist ein 2×4-poliges Crimpgehäuse, das für den Einsatz mit Molex Mini-Fit Jr Steckverbindern konzipiert ist. Diese Konfiguration bietet eine hohe Anzahl von Anschlüssen auf kleinem Raum, was für die effiziente Verkabelung von komplexen Geräten unerlässlich ist. Die präzise Fertigung und die Auswahl hochwertiger Materialien gewährleisten eine geringe Übergangsbeständigkeit und somit eine effiziente Signal- und Stromübertragung. Dies ist kritisch für Anwendungen, bei denen Signalintegrität und Energieeffizienz oberste Priorität haben.
Anwendungsbereiche und Einsatzszenarien
Die Vielseitigkeit des MOLEX 39012081 Crimpgehäuses eröffnet eine breite Palette von Einsatzmöglichkeiten. In der Industrieautomatisierung dient es zur zuverlässigen Verbindung von Sensoren, Aktoren und Steuergeräten, wo es unter rauen Umgebungsbedingungen seine Stärken ausspielt. Im Bereich der Medizintechnik gewährleistet es die sichere und störungsfreie Verbindung von kritischen Geräten, bei denen Ausfallzeiten keine Option sind. Auch in der Unterhaltungselektronik, bei Computern und Servern sowie in der Telekommunikation findet dieses Crimpgehäuse aufgrund seiner Zuverlässigkeit und kompakten Bauweise breite Anwendung. Die Mini-Fit Jr Serie ist für ihre Fähigkeit bekannt, sowohl Signale als auch Strom zu übertragen, was sie zu einer universellen Lösung für viele Projekte macht.
Vorteile, die überzeugen
- Robuste Verriegelungsmechanismen: Bieten höchste Sicherheit gegen unbeabsichtigtes Trennen, auch unter widrigen Bedingungen.
- Hohe Kontaktdichte: Ermöglicht kompakte Geräte und effiziente Verkabelung.
- Geringe Übergangsbeständigkeit: Gewährleistet effiziente Signal- und Stromübertragung für optimale Systemleistung.
- Bewährte Mini-Fit Jr Technologie: Steht für Zuverlässigkeit und Langlebigkeit in anspruchsvollen Umgebungen.
- Hochwertige Materialien: Sorgen für Korrosionsbeständigkeit und lange Lebensdauer der Verbindung.
- Einfache Handhabung: Ermöglicht schnelle und sichere Montage der Kabelkonfektion.
- Breite Akzeptanz in der Industrie: Standardisierte Technologie für einfache Integration in bestehende Systeme.
Detaillierte Produkteigenschaften
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Molex |
| Artikelnummer | 39012081 |
| Serie | Mini-Fit Jr |
| Anzahl der Pole | 8 (2×4) |
| Steckertyp | Crimpgehäuse, Buchse |
| Nennstrom | Bis zu 7,5A (abhängig vom Kabel und Kontaktsitz) |
| Nennspannung | Bis zu 600V (abhängig von der Anwendung und Isolierung) |
| Betriebstemperatur | Typischerweise von -40°C bis +105°C (abhängig vom Material und der Anwendung) |
| Material des Gehäuses | UL 94V-0 bewertetes Nylon, für verbesserte Brandschutzeigenschaften |
| Farbe des Gehäuses | Natur / Weiß (Standard) |
| Konformität | RoHS-konform, UL, CSA zertifiziert |
| Widerstandsfähigkeit | Beständig gegen Öl, Feuchtigkeit und viele Chemikalien, die in industriellen Umgebungen vorkommen |
| Verriegelung | Sekundärverriegelung für erhöhte mechanische Festigkeit und Vibrationsbeständigkeit |
FAQ – Häufig gestellte Fragen zu MOLEX 39012081 – Molex Crimpgehäuse – Mini-Fit Jr – 2×4-polig – Stecker
Was ist der Hauptvorteil der Mini-Fit Jr Serie gegenüber älteren Molex Serien?
Die Mini-Fit Jr Serie bietet eine höhere Kontaktdichte und eine verbesserte mechanische Verriegelung, was sie kompakter und gleichzeitig robuster macht. Dies ermöglicht den Einsatz in Geräten mit begrenztem Bauraum, ohne Kompromisse bei der Zuverlässigkeit einzugehen.
Welche Art von Kontakten wird für das MOLEX 39012081 Gehäuse benötigt?
Für das MOLEX 39012081 Crimpgehäuse werden Molex Mini-Fit Jr Crimp-Kontakte benötigt. Diese müssen separat erworben und mit einem geeigneten Crimpwerkzeug auf die Leitungen aufgebracht werden, bevor sie in das Gehäuse eingesetzt werden.
Ist dieses Crimpgehäuse für den Einsatz in rauen Umgebungen geeignet?
Ja, das MOLEX 39012081 ist aus UL 94V-0 bewertetem Nylon gefertigt, das gute Beständigkeit gegen Öl, Feuchtigkeit und viele Chemikalien bietet. In Kombination mit den robusten Verriegelungsmechanismen ist es gut für industrielle und anspruchsvolle Umgebungen geeignet.
Wie wird die elektrische Verbindung mit diesem Gehäuse hergestellt?
Die elektrische Verbindung wird durch das Crimpen von einzelnen Kontakten auf die abisolierten Kabelenden hergestellt. Anschließend werden diese gecrimpten Kontakte von der Rückseite in das Crimpgehäuse eingeführt, bis sie hörbar einrasten. Die 2×4-polige Anordnung ermöglicht die gleichzeitige Aufnahme von acht Kontakten.
Welche Kabelquerschnitte können mit diesem Gehäuse verwendet werden?
Die Mini-Fit Jr Serie ist für eine breite Palette von Kabelquerschnitten ausgelegt, typischerweise von 26 AWG bis 18 AWG (ca. 0,14 mm² bis 0,75 mm²). Die genaue Spezifikation hängt vom verwendeten Kontakttyp ab, der für die jeweilige Kabelgröße optimiert ist.
Bietet Molex passende Steckpartner (Steckergehäuse und Kontakte) für dieses Crimpgehäuse an?
Ja, dieses Crimpgehäuse ist Teil der Molex Mini-Fit Jr Serie. Sie finden passende Steckergehäuse (mated headers) und einzelne Crimp-Kontakte für die Buchsen- und Stiftversionen ebenfalls im Sortiment von Molex und bei Lan.de.
Wie stelle ich sicher, dass die Verbindung mechanisch sicher ist?
Das Mini-Fit Jr System verfügt über eine integrierte Latch-Funktion (Verriegelungsmechanismus), die das Gehäuse sicher mit dem Gegenstecker verbindet. Für zusätzliche Sicherheit, insbesondere bei starken Vibrationen, empfiehlt Molex optional den Einsatz einer Sekundärverriegelung, die separat erhältlich ist und nach dem Einrasten des Gehäuses angebracht wird.
