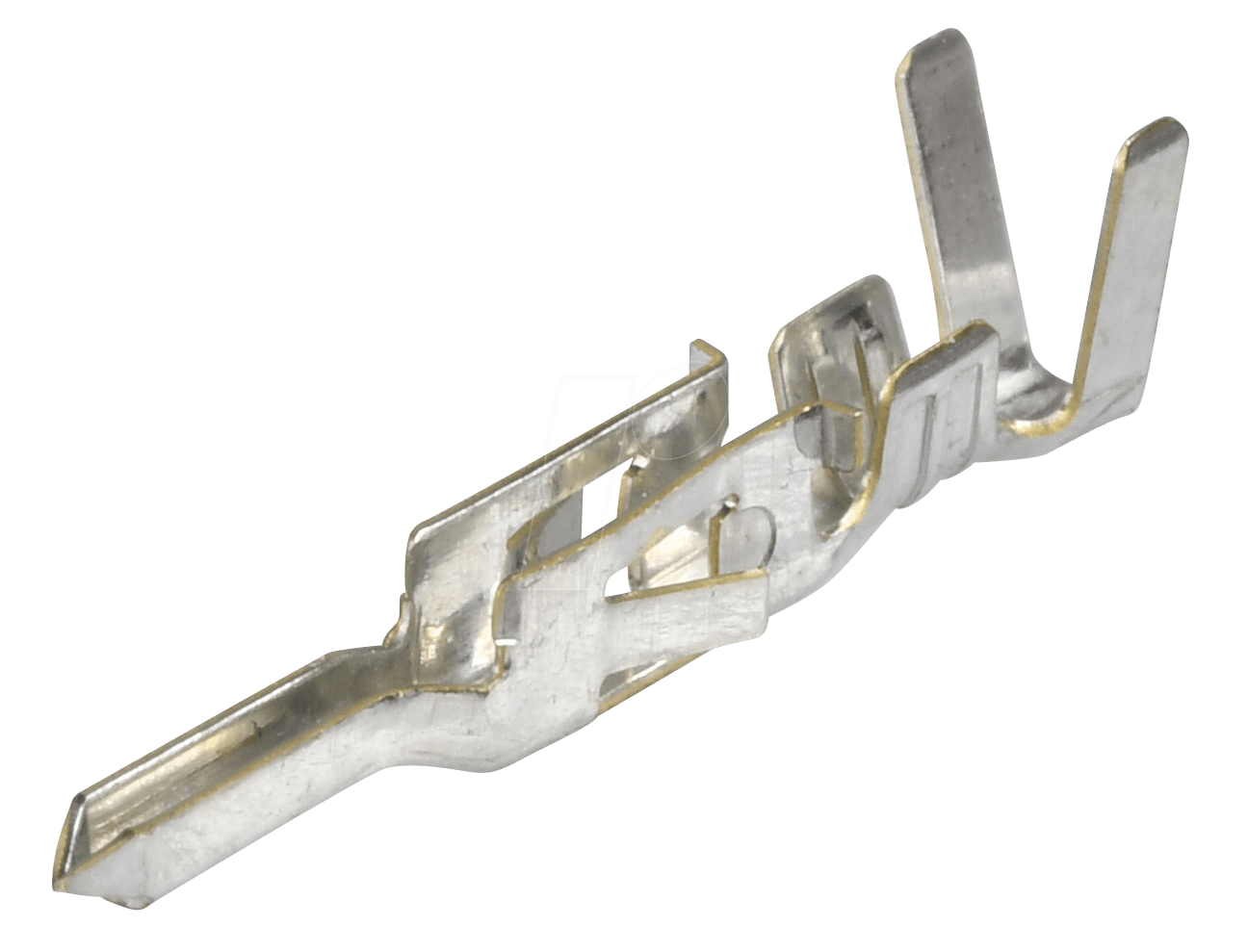

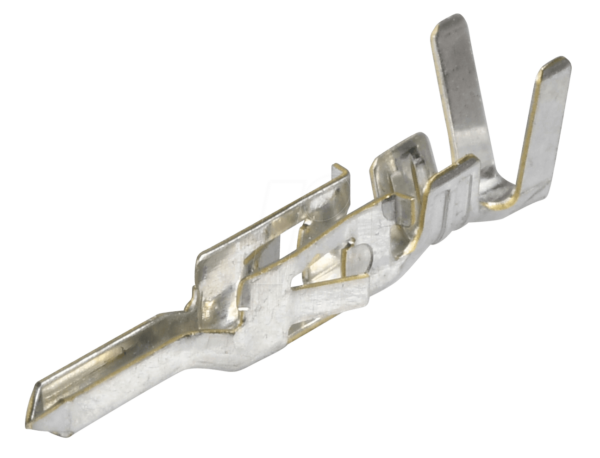

MOLEX 39000041 – Molex Crimpkontakt – Mini-Fit Jr – Stift: Die Lösung für zuverlässige elektrische Verbindungen
Sie benötigen eine robuste und sichere Verbindung für Ihre elektrischen Geräte und Systeme? Der MOLEX 39000041 Molex Crimpkontakt im Mini-Fit Jr Format ist die ideale Wahl für Ingenieure, Techniker und Maker, die Wert auf Langlebigkeit und Signalintegrität legen. Dieses präzise gefertigte Bauteil stellt sicher, dass Ihre Stromkreise stabil und störungsfrei funktionieren, selbst unter anspruchsvollen Bedingungen.
Warum MOLEX 39000041 die überlegene Wahl ist
Im Gegensatz zu minderwertigen oder universellen Verbindungslösungen bietet der MOLEX 39000041 durch seine spezifische Konstruktion und die hochwertigen Materialien eine überragende Performance. Die Mini-Fit Jr Serie ist bekannt für ihre kompakte Bauweise bei gleichzeitig hoher Stromtragfähigkeit, was sie zu einer bevorzugten Wahl für Anwendungen macht, bei denen Platz eine entscheidende Rolle spielt.
Hochleistungsmerkmale des MOLEX 39000041
- Zuverlässige Signalübertragung: Gewährleistet eine klare und verlustfreie Weiterleitung elektrischer Signale, essentiell für die Funktionalität komplexer Systeme.
- Robuste Konstruktion: Entwickelt für Langlebigkeit und Widerstandsfähigkeit gegenüber mechanischen Beanspruchungen und Umwelteinflüssen.
- Einfache Handhabung: Die crimpbare Bauweise ermöglicht eine schnelle und effiziente Montage, was die Installationszeiten reduziert.
- Hohe Strombelastbarkeit: Trotz kompakter Bauform für den Einsatz in Anwendungen mit moderater bis hoher Stromanforderung konzipiert.
- Minimierte Kontaktwiderstände: Sorgt für effiziente Energieübertragung und reduziert Wärmeentwicklung im Betrieb.
Technische Spezifikationen und Materialqualitäten
Der MOLEX 39000041 Crimpkontakt ist ein wesentlicher Bestandteil des Mini-Fit Jr Steckverbinder-Systems von Molex, einem globalen Marktführer im Bereich Steckverbindungstechnik. Dieses spezifische Bauteil, oft als Pin bezeichnet, dient der elektrischen Verbindung innerhalb des Steckverbinders. Die Präzision in der Fertigung und die Auswahl der Materialien sind entscheidend für die Performance und Zuverlässigkeit.
Die Konstruktion des Crimpkontakts ist auf eine sichere und dauerhafte mechanische Verbindung mit dem zugehörigen Draht ausgelegt. Dies wird durch den Crimp-Prozess erreicht, bei dem der Draht mit dem Kontakt fest verbunden wird. Die integrierte Rastfunktion innerhalb des Steckgehäuses (nicht Teil dieses einzelnen Kontakts, aber integral für das System) sorgt für eine sichere Verriegelung und verhindert ein unbeabsichtigtes Lösen der Verbindung. Diese Systemintegration ist ein Markenzeichen von Molex-Produkten und unterstreicht die Verpflichtung zu Qualität und Zuverlässigkeit.
Die elektrische Leitfähigkeit wird durch die Wahl des Grundmaterials und eventueller Oberflächenveredelungen optimiert. Hochwertige Kupferlegierungen sind Standard für solche Anwendungen, da sie eine ausgezeichnete elektrische Leitfähigkeit mit guter mechanischer Festigkeit kombinieren. Eine Oberflächenbeschichtung, häufig Zinn oder eine Palladium-Nickel-Legierung, dient dem Korrosionsschutz und der Verbesserung des Kontakts über die Lebensdauer des Produkts hinweg. Dies reduziert den Übergangswiderstand und minimiert die Wärmeentwicklung während des Betriebs, was für die Energieeffizienz und die Sicherheit entscheidend ist.
| Merkmal | Detail |
|---|---|
| Produkttyp | Crimpkontakt (Stift) |
| Steckverbindersystem | Molex Mini-Fit Jr |
| Material des Kontakts | Hochwertige Kupferlegierung für exzellente Leitfähigkeit und Haltbarkeit. |
| Oberflächenveredelung | Korrosionsbeständige Beschichtung (typischerweise Zinn oder eine Edelmetalllegierung) für optimierten Kontakt und Langlebigkeit. |
| Drahtkapazität (AWG) | Optimiert für den Einsatz mit Drähten im Bereich von 20-24 AWG, je nach spezifischer Ausführung und Kundenanforderung. |
| Strombelastbarkeit | Ausgelegt für moderate Stromstärken, typisch für 3A bis 6A in den Mini-Fit Jr Systemen, abhängig von Umgebungstemperatur und Drahtstärke. |
| Betriebstemperaturbereich | Konzipiert für einen breiten Einsatzbereich, üblicherweise von -40°C bis +105°C, um Zuverlässigkeit unter verschiedenen Bedingungen zu gewährleisten. |
| Isolationsmaterial Kompatibilität | Entwickelt zur sicheren Aufnahme von Drahtisolierungen verschiedener Materialien, um einen zuverlässigen Abschluss zu gewährleisten. |
Anwendungsgebiete und Systemintegration
Der MOLEX 39000041 – Molex Crimpkontakt – Mini-Fit Jr – Stift findet breite Anwendung in einer Vielzahl von Branchen, in denen Zuverlässigkeit, Effizienz und Platzersparnis entscheidend sind. Seine kompakte Bauweise in Kombination mit hoher Stromtragfähigkeit macht ihn zu einer idealen Lösung für:
- Industrielle Automatisierung: Zur Verkabelung von Steuerungen, Sensoren, Aktoren und anderen Komponenten in Fertigungsanlagen und Prozessleitsystemen.
- Medizintechnik: In medizinischen Geräten, wo höchste Zuverlässigkeit und Signalintegrität für die Patientensicherheit unerlässlich sind.
- Unterhaltungselektronik: In leistungsstarken Computern, Servern, Haushaltsgeräten und Unterhaltungselektronik, wo effiziente Stromversorgung und Datenübertragung gefragt sind.
- Automobilindustrie: In Fahrzeugbordnetzen für verschiedene Systeme, von Infotainment bis hin zu Steuergeräten.
- Telekommunikation: In Netzwerkgeräten und Serverinfrastrukturen zur Gewährleistung stabiler Verbindungen.
- LED-Beleuchtungssysteme: Zur Stromversorgung und Steuerung von Hochleistungs-LED-Modulen, bei denen eine sichere und effiziente Energieübertragung kritisch ist.
Die Integration in bestehende oder neue Systeme ist durch das standardisierte Mini-Fit Jr Steckverbindersystem von Molex vereinfacht. Dies ermöglicht eine nahtlose Kompatibilität mit anderen Komponenten des Systems und gewährleistet eine konsistente Leistung über alle Verbindungen hinweg. Die Crimpkontakte werden typischerweise in eine Drahtlitze gecrimpt und dann in das entsprechende Gehäuse des Mini-Fit Jr Steckverbinders eingeführt. Die präzise Passform und die interne Verriegelungsmechanismen im Gehäuse sorgen für einen sicheren Halt und schützen die Verbindung vor Vibrationen und Zugbelastungen.
Die Auswahl des richtigen Drahtquerschnitts und die Anwendung der korrekten Crimp-Werkzeuge sind entscheidend für die optimale Leistung und Langlebigkeit des Kontakts. Molex bietet hierfür spezifische Werkzeuge und Anleitungen an, um sicherzustellen, dass jede Verbindung den höchsten Qualitätsstandards entspricht. Dies reduziert das Risiko von Fehlern und erhöht die Betriebssicherheit Ihrer Systeme. Die Investition in hochwertige Crimpkontakte wie den MOLEX 39000041 zahlt sich durch reduzierte Ausfallzeiten und höhere Systemstabilität langfristig aus.
FAQ – Häufig gestellte Fragen zu MOLEX 39000041 – Molex Crimpkontakt – Mini-Fit Jr – Stift
Welche Drahttypen können mit dem MOLEX 39000041 Crimpkontakt verwendet werden?
Der MOLEX 39000041 ist für die Verwendung mit flexiblen Kupferleitern konzipiert, typischerweise in Litzenform. Der empfohlene Drahtbereich (AWG) variiert je nach spezifischer Ausführung und den Anforderungen der Anwendung, liegt aber üblicherweise im Bereich von 20 bis 24 AWG.
Wie wird die elektrische Verbindung mit dem MOLEX 39000041 hergestellt?
Die Verbindung erfolgt durch einen Crimp-Prozess. Dabei wird der abisolierte Draht in den hinteren Teil des Kontakts eingeführt und mittels eines spezialisierten Crimpwerkzeugs mechanisch mit dem Draht verbunden. Dieses Verfahren gewährleistet eine elektrisch leitfähige und mechanisch stabile Verbindung.
Was ist die maximale Strombelastbarkeit des MOLEX 39000041?
Die maximale Strombelastbarkeit des MOLEX 39000041 hängt von mehreren Faktoren ab, darunter die Drahtstärke, die Umgebungstemperatur und die spezifische Ausführung des Kontakts. Typischerweise sind die Kontakte des Mini-Fit Jr Systems für eine Strombelastbarkeit von 3A bis 6A ausgelegt.
Für welche Umgebungsbedingungen ist der MOLEX 39000041 geeignet?
Der MOLEX 39000041 ist für den Einsatz in einem breiten Temperaturbereich konzipiert, üblicherweise von -40°C bis +105°C. Die korrosionsbeständige Oberflächenveredelung schützt den Kontakt vor Umwelteinflüssen und gewährleistet langfristige Zuverlässigkeit.
Ist der MOLEX 39000041 mit anderen Molex Steckverbinderserien kompatibel?
Der MOLEX 39000041 ist spezifisch für das Mini-Fit Jr Steckverbindersystem von Molex entwickelt und entworfen. Eine Kompatibilität mit anderen Steckverbinderserien ist in der Regel nicht gegeben, um die Integrität und Leistung des Systems zu gewährleisten.
Welche Werkzeuge werden für die Montage des MOLEX 39000041 benötigt?
Für die fachgerechte Montage des MOLEX 39000041 Crimpkontakts sind spezialisierte Crimpwerkzeuge erforderlich, die für die Verwendung mit dem Mini-Fit Jr System und dem jeweiligen Drahtquerschnitt ausgelegt sind. Die Verwendung von nicht spezifizierten Werkzeugen kann die Verbindungsqualität beeinträchtigen.
Wie wird die Langlebigkeit der Verbindung sichergestellt?
Die Langlebigkeit wird durch die hochwertige Materialauswahl (leitfähige Kupferlegierung, korrosionsbeständige Beschichtung), die präzise Fertigung des Kontakts und die korrekte Durchführung des Crimp-Prozesses sichergestellt. Das Mini-Fit Jr System bietet zudem eine sichere Verriegelung im Gehäuse, die die Verbindung vor mechanischer Belastung schützt.
