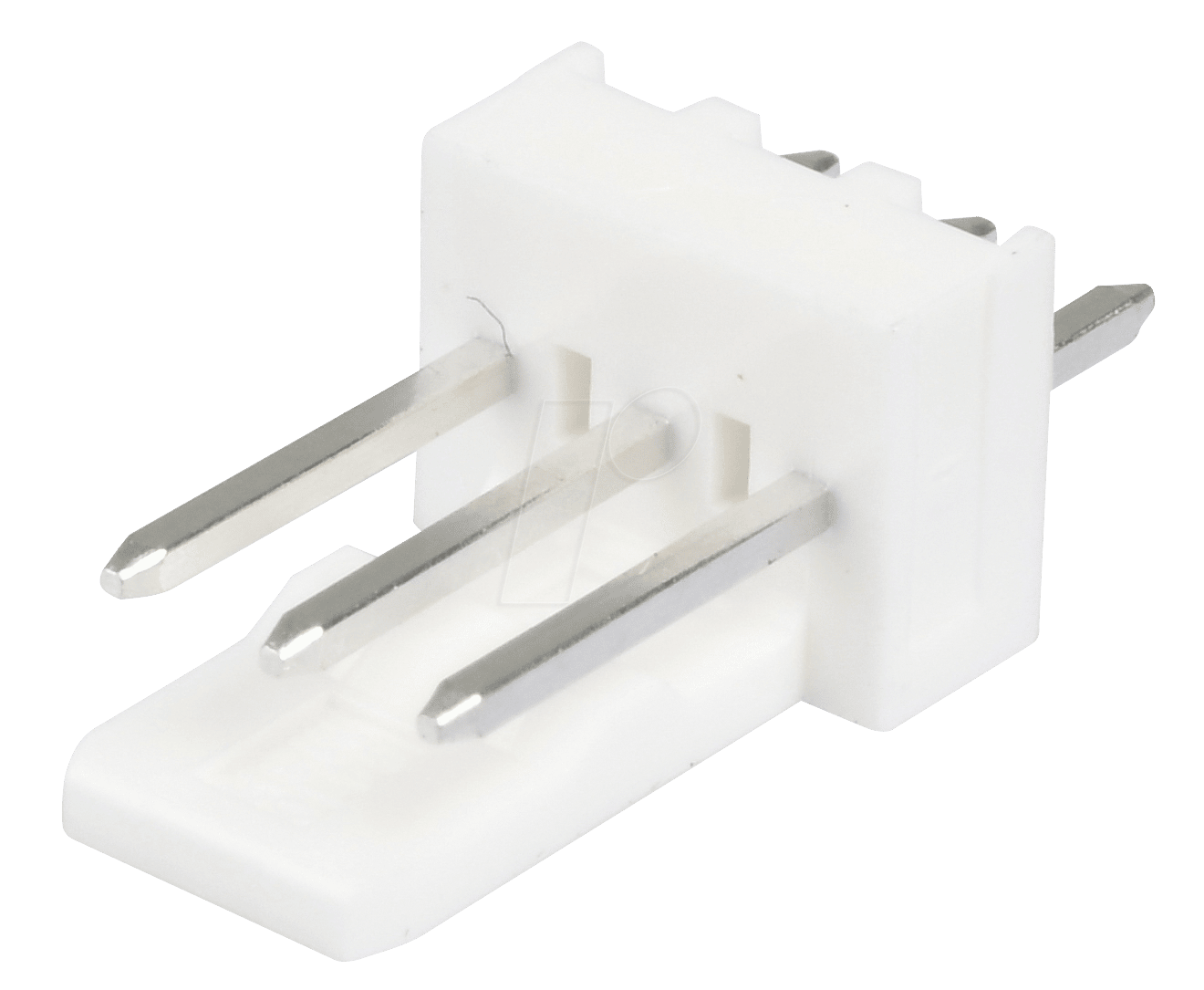

Hochwertige Konnektivität für anspruchsvolle Anwendungen: MOLEX 22272031 Stiftleiste
Die MOLEX 22272031 Stiftleiste ist die ideale Lösung für Entwickler und Ingenieure, die eine zuverlässige und präzise Verbindungskomponente für ihre elektronischen Projekte benötigen. Dieses einreihige Stiftleistenmodul mit 1×3 poliger Konfiguration aus der renommierten KK-Serie von Molex bietet eine robuste und sichere Steckverbindung, die sich nahtlos in diverse Schaltungsdesigns integrieren lässt.
Präzision und Zuverlässigkeit dank Molex KK Serie
Die MOLEX 22272031 Stiftleiste gehört zur bewährten KK-Serie von Molex, die seit Jahrzehnten für ihre herausragende Qualität und Zuverlässigkeit in der Verbindungstechnik steht. Diese Serie zeichnet sich durch eine präzise gefertigte Konstruktion aus, die eine geringe Steckkraft bei gleichzeitig hoher Haltekraft ermöglicht. Das bedeutet für Ihre Anwendung: Weniger Risiko von versehentlichen Lösungszuständen und eine überlegene elektrische Performance, selbst unter anspruchsvollen Umgebungsbedingungen. Im Vergleich zu Standardlösungen, die oft Kompromisse bei Materialqualität oder Fertigungstoleranzen eingehen, bietet die Molex KK Serie eine konsistente und langlebige Leistung. Dies ist entscheidend für kritische Anwendungen in der Automobilindustrie, der Medizintechnik oder der industriellen Automatisierung, wo Ausfallzeiten und Fehlfunktionen keine Option sind.
Überlegene Material- und Fertigungsqualität
Die MOLEX 22272031 Stiftleiste wird aus hochwertigen Materialien gefertigt, die für ihre Beständigkeit und Langlebigkeit bekannt sind. Das Gehäusematerial, typischerweise ein thermoplastisches Polymer wie z.B. PA66 (Polyamid 66) oder PBT (Polybutylenterephthalat), bietet eine ausgezeichnete elektrische Isolation und mechanische Stabilität. Die Kontakte sind in der Regel aus Messing oder Phosphorbronze gefertigt und mit einer Edelmetallbeschichtung wie Zinn oder Nickel versehen, um Korrosion vorzubeugen und eine optimale Leitfähigkeit über die gesamte Lebensdauer des Produkts zu gewährleisten. Diese sorgfältige Auswahl der Materialien und die präzise Fertigung im Rahmen der Molex-Qualitätsstandards garantieren eine dauerhaft zuverlässige Signalübertragung und mechanische Integrität.
Technische Spezifikationen und Design-Merkmale
Die MOLEX 22272031 Stiftleiste ist auf maximale Funktionalität und einfache Handhabung ausgelegt. Ihre einreihige Bauform mit 3 Kontakten ermöglicht eine kompakte Integration in nahezu jedes Leiterplattendesign. Die Pin-Header-Konfiguration mit einem Rastermaß von 3,96 mm (oft auch als 0.156 Zoll bezeichnet) ist ein weit verbreiteter Standard in der Elektronikindustrie, was die Kompatibilität mit einer Vielzahl von Gegensteckern und Gehäusen sicherstellt. Die Stiftkontakte sind so konzipiert, dass sie einen sicheren und festen Sitz im Gegenstecker gewährleisten und so unerwünschte Vibrationen oder mechanische Belastungen absorbieren können. Die Kontaktierung erfolgt über eine proprietäre „box-style“-Geometrie, die für ihre Robustheit und geringe Kontaktwiderstände bekannt ist.
Vorteile der MOLEX 22272031 Stiftleiste
- Robuste Konstruktion: Gefertigt aus hochwertigen thermoplastischen Polymeren für maximale mechanische Belastbarkeit und thermische Stabilität.
- Zuverlässige Kontaktierung: Edelmetallbeschichtete Kontakte für geringen Übergangswiderstand und Korrosionsbeständigkeit.
- Hohe Vibrationsfestigkeit: Sichere Rastverbindung verhindert unbeabsichtigtes Lösen auch unter dynamischer Beanspruchung.
- Kompaktes Design: Einreihige Bauform mit 3 Polen für platzsparende Integration in Schaltungen.
- Weit verbreitetes Rastermaß: 3,96 mm Rastermaß sorgt für Kompatibilität mit zahlreichen Gegensteckern und Gehäusen.
- Hohe elektrische Isolation: Das Gehäusematerial schützt vor elektrischen Überschlägen und Kurzschlüssen.
- Lange Lebensdauer: Konzipiert für eine hohe Anzahl von Steckzyklen und dauerhafte Zuverlässigkeit.
Produkteigenschaften im Überblick
| Eigenschaft | Spezifikation |
|---|---|
| Hersteller | Molex |
| Artikelnummer | 22272031 |
| Produktserie | KK |
| Typ | Stiftleiste (Header) |
| Polzahl | 3 |
| Anzahl der Reihen | 1 |
| Rastermaß | 3,96 mm (0.156 Zoll) |
| Montageart | Durchsteckmontage (THT) |
| Gehäusematerial | Thermoplastisches Polymer (typischerweise UL94V-0 klassifiziert) |
| Kontaktmaterial | Messing oder Phosphorbronze mit Edelmetallbeschichtung (z.B. Zinn oder Nickel) |
| Nennstrom | Herstellerangaben beachten, typischerweise im Bereich von 5-10 A |
| Betriebstemperatur | Herstellerangaben beachten, typischerweise von -40°C bis +105°C |
| Isolationswiderstand | Sehr hoch, typischerweise > 1000 MΩ |
| Steckzyklen | Hohe Anzahl, typischerweise > 100 Zyklen |
Anwendungsbereiche und Einsatzmöglichkeiten
Die MOLEX 22272031 Stiftleiste findet aufgrund ihrer Vielseitigkeit und Zuverlässigkeit breite Anwendung in zahlreichen Branchen und Applikationen. Sie ist prädestiniert für den Einsatz in:
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Aktoren, Steuergeräten und HMI-Schnittstellen. Die robuste Bauweise und die Vibrationsfestigkeit sind hierbei entscheidende Vorteile.
- Automobilindustrie: In Steuergeräten, Bordelektronik und Beleuchtungssystemen, wo eine zuverlässige und langlebige Verbindung unerlässlich ist.
- Medizintechnik: In Geräten, bei denen höchste Zuverlässigkeit und hygienische Standards gefordert sind. Die präzise Kontaktierung und das beständige Material sind hier von Vorteil.
- Verbraucherelektronik: In Haushaltsgeräten, Unterhaltungselektronik und Telekommunikationsgeräten, wo eine kostengünstige und dennoch zuverlässige Lösung benötigt wird.
- Prototypenentwicklung und Forschung: Als standardisierte und einfach zu verwendende Komponente für Entwicklungsboards, Testaufbauten und Kleinserienfertigung.
Die einfache Durchsteckmontage auf Leiterplatten (Through-Hole Technology – THT) macht die Integration in bestehende Fertigungsprozesse unkompliziert. Die Möglichkeit, verschiedene Gegenstecker und Kabelkonfektionen zu verwenden, eröffnet zusätzliche Flexibilität für Ihre individuellen Projektanforderungen.
FAQ – Häufig gestellte Fragen zu MOLEX 22272031 – Molex Stiftleiste – KK – 1×3-polig – Stecker
Was ist das Rastermaß der MOLEX 22272031 Stiftleiste?
Das Rastermaß der MOLEX 22272031 Stiftleiste beträgt 3,96 mm (auch bekannt als 0.156 Zoll). Dies ist ein gängiger Standard in der Verbindungstechnik, der eine hohe Kompatibilität mit einer Vielzahl von Gegensteckern und Gehäusen ermöglicht.
Für welche Anwendungen ist diese Stiftleiste am besten geeignet?
Diese Stiftleiste eignet sich hervorragend für industrielle Automatisierung, Automobilanwendungen, Medizintechnik, Verbraucherelektronik und die Prototypenentwicklung. Ihre Robustheit, Zuverlässigkeit und die standardisierte Bauform machen sie universell einsetzbar.
Welche Art von Gegensteckern kann ich mit der MOLEX 22272031 verwenden?
Sie können eine Vielzahl von Gegensteckern verwenden, die für ein Rastermaß von 3,96 mm ausgelegt sind und mit Stiftleisten kompatibel sind. Dazu gehören häufig Gehäuse aus der Molex KK Serie oder ähnliche Produkte anderer Hersteller, die auf diesem Standard basieren.
Ist die MOLEX 22272031 Stiftleiste für den Einsatz unter rauen Umgebungsbedingungen geeignet?
Ja, die MOLEX 22272031 Stiftleiste ist für den Einsatz unter anspruchsvollen Bedingungen konzipiert. Die verwendeten hochwertigen thermoplastischen Materialien und die robuste Kontaktierung bieten eine gute Beständigkeit gegenüber Vibrationen, Temperaturschwankungen und chemischen Einflüssen, sofern die spezifischen Umgebungsparameter innerhalb der Herstellerangaben liegen.
Wie wird die Stiftleiste auf der Leiterplatte montiert?
Die MOLEX 22272031 ist für die Durchsteckmontage (Through-Hole Technology, THT) konzipiert. Das bedeutet, dass die Pins durch vorgebohrte Löcher auf der Leiterplatte gesteckt und anschließend auf der Lötseite verlötet werden.
Was bedeutet die Bezeichnung „KK“ bei Molex-Produkten?
„KK“ ist eine Produktserie von Molex, die für ihre zuverlässigen und vielseitigen Verbindungskomponenten bekannt ist. Die KK-Serie umfasst eine breite Palette von Steckverbindern, Gehäusen und Stiftleisten, die für ihre modulare Bauweise und einfache Handhabung geschätzt werden.
Bietet Molex auch andere Konfigurationen für die KK Serie an?
Ja, die KK Serie von Molex ist sehr umfangreich und bietet eine breite Palette von Polzahlen, Reihen und Rastermaßen. Die MOLEX 22272031 ist eine spezifische Variante innerhalb dieser großen Produktfamilie.
