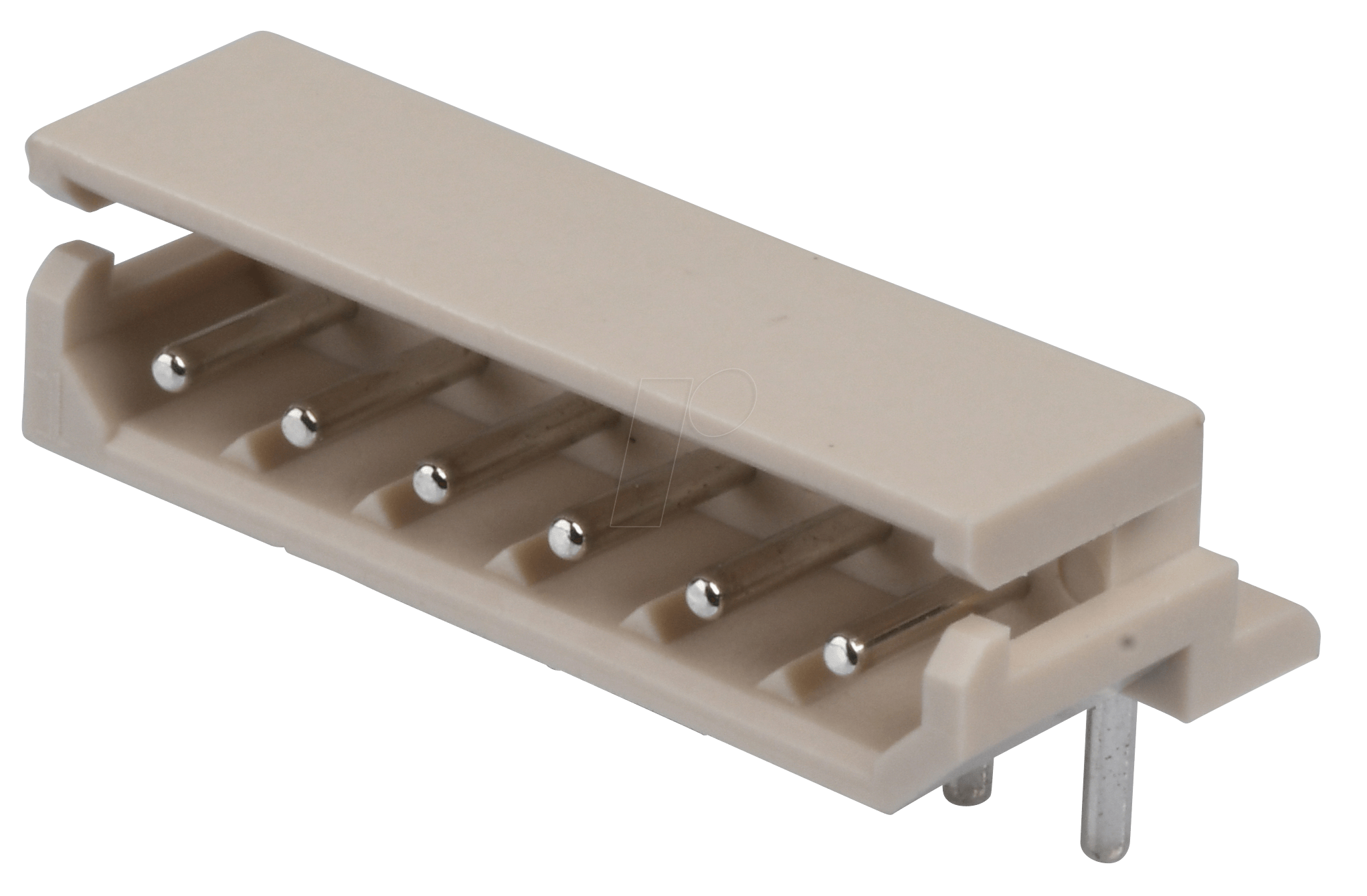

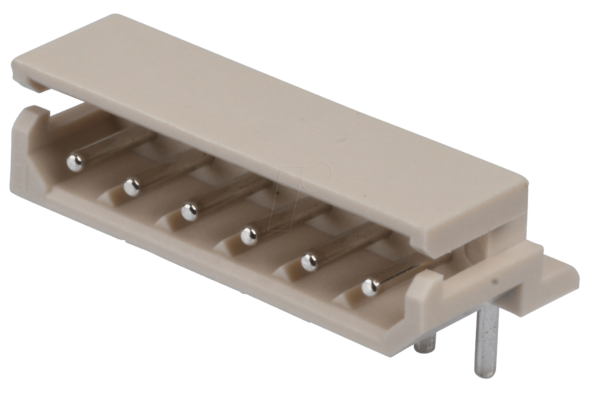

Präzise Verbindungslösungen für anspruchsvolle Elektronikprojekte: MOLEX 22057065 – Molex Stiftleiste 90° – Mini-SPOX – 1×6-polig – Stecker
Suchen Sie eine zuverlässige und platzsparende Lösung für Ihre Verdrahtungsprojekte? Der MOLEX 22057065 – Molex Stiftleiste 90° – Mini-SPOX – 1×6-polig – Stecker ist die ideale Wahl für Entwickler, Ingenieure und erfahrene Hobbyisten, die eine präzise und dauerhafte Verbindungskomponente für kompakte Elektronikgehäuse und Leiterplattenlayouts benötigen. Dieses spezifische Stecksystem löst das Problem von beengten Platzverhältnissen und komplexen Verkabelungsführungen durch seinen 90°-Winkelanschluss, der eine effiziente Raumnutzung ermöglicht und gleichzeitig eine sichere und stabile elektrische Verbindung gewährleistet.
Überlegene Konnektivität mit Mini-SPOX™ von Molex
Im Vergleich zu Standard-Stiftleisten bietet die Mini-SPOX™ Serie von Molex, repräsentiert durch das Modell 22057065, signifikante Vorteile, die es zur überlegenen Wahl für anspruchsvolle Anwendungen machen. Die Mini-SPOX™ Serie zeichnet sich durch eine kompakte Bauform aus, die ideal für Anwendungen mit begrenztem Bauraum ist. Dies ist ein entscheidender Vorteil gegenüber größeren, sperrigeren Steckverbindern. Darüber hinaus garantiert die fortschrittliche Kontakttechnologie von Molex eine überragende mechanische Festigkeit und elektrische Zuverlässigkeit, selbst unter widrigen Umgebungsbedingungen. Die 90°-Konfiguration minimiert Kabelverbiegungen direkt am Stecker, was die Lebensdauer der Verbindung erhöht und potenzielle Ausfälle durch mechanische Belastung reduziert. Die präzise gefertigten Kontakte und das robuste Gehäusematerial gewährleisten eine geringe Übergangswiderstand und eine hohe Strombelastbarkeit für die jeweilige Pin-Konfiguration, was bei Standardlösungen oft Kompromisse erfordert.
Anwendungsgebiete und Design-Vorteile
Der MOLEX 22057065 – Molex Stiftleiste 90° – Mini-SPOX – 1×6-polig – Stecker ist konzipiert für eine breite Palette von Anwendungen, bei denen Zuverlässigkeit und Effizienz im Vordergrund stehen:
- Kompakte Elektronikgeräte: Ideal für die Integration in kleine Gehäuse wie IoT-Geräte, medizinische Instrumente, tragbare Elektronik und Automatisierungskomponenten, wo jeder Millimeter zählt.
- Automobil- und Transportwesen: Seine Robustheit und Vibrationsfestigkeit machen ihn geeignet für Bordelektronik und Steuerungssysteme in Fahrzeugen.
- Industrielle Automatisierung: Zuverlässige Signalübertragung und Stromversorgung in Steuergeräten, Sensoren und Aktoren innerhalb industrieller Umgebungen.
- Verbraucherelektronik: Einsatz in Haushaltsgeräten, Unterhaltungselektronik und anderen Systemen, die eine sichere und langlebige interne Verkabelung erfordern.
- Prototyping und Entwicklung: Die einfache Handhabung und die hohe Zuverlässigkeit machen ihn zu einer bevorzugten Wahl für schnelles und robustes Prototyping.
Der 90°-Winkelanschluss ist ein Schlüsselfaktor für das Design, der eine vertikale oder horizontale Führung von Kabelbäumen ermöglicht und somit die Flexibilität im Layout des Leiterplattendesigns erheblich erhöht. Dies verhindert, dass Kabel unnötig abknicken, was zu Signalverlusten oder mechanischer Beschädigung führen kann. Die 1×6-polige Konfiguration bietet eine moderate Anzahl von Anschlüssen, die für eine Vielzahl von Signal- und Stromversorgungsanforderungen ausreicht, ohne übermäßig komplex zu werden.
Technische Spezifikationen und Hochleistungsmaterialien
Molex-Produkte sind bekannt für ihre herausragende Fertigungsqualität und die Verwendung hochwertiger Materialien. Der MOLEX 22057065 – Molex Stiftleiste 90° – Mini-SPOX – 1×6-polig – Stecker profitiert von dieser Expertise:
- Gehäusematerial: Das Gehäuse besteht aus hochtemperaturbeständigem und langlebigem thermoplastischem Material (oft PBT oder ähnliche Polymere), das für seine mechanische Festigkeit, elektrische Isolationseigenschaften und Beständigkeit gegenüber chemischen Einflüssen geschätzt wird.
- Kontaktmaterial: Die Stifte sind in der Regel aus einer Kupferlegierung gefertigt, die für ihre hohe elektrische Leitfähigkeit bekannt ist. Sie sind oft mit einer Tin-Plattierung versehen, um Korrosionsbeständigkeit zu gewährleisten und die Lötbarkeit zu verbessern.
- Isolationswiderstand: Die Konstruktion gewährleistet einen hohen Isolationswiderstand, um unerwünschte Leckströme und Kurzschlüsse zu verhindern, was für die Signalintegrität unerlässlich ist.
- Temperaturbereich: Typische Betriebstemperaturen für Mini-SPOX™ Steckverbinder liegen in einem weiten Bereich, oft von -40°C bis +105°C, was ihre Einsatzfähigkeit in unterschiedlichen Umgebungen unterstreicht.
- Mechanische Belastbarkeit: Die Konstruktion ist auf eine hohe Anzahl von Steckzyklen ausgelegt, was eine langfristige Zuverlässigkeit über die Lebensdauer des Geräts sicherstellt.
Produktdetails im Überblick
| Merkmal | Beschreibung |
|---|---|
| Hersteller | Molex |
| Modellnummer | 22057065 |
| Produktkategorie | Stiftleiste |
| Anschlusskonfiguration | 90° (rechtwinklig) |
| Serie | Mini-SPOX™ |
| Polanzahl | 1×6-polig |
| Gehäusematerial | Hochleistungsthermoplast (z.B. PBT), hohe Temperaturbeständigkeit und mechanische Stabilität. |
| Kontaktmaterial | Kupferlegierung, oft mit Tin-Plattierung für verbesserte Leitfähigkeit und Korrosionsschutz. |
| Betriebstemperatur (typisch) | -40°C bis +105°C, gewährleistet Zuverlässigkeit in verschiedenen Umgebungsbedingungen. |
| Steckzyklen (typisch) | Hohe Anzahl von Steckzyklen für langanhaltende Leistung. |
| Einsatzbereich | Kompakte Elektronik, industrielle Steuerung, Automobil, Konsumelektronik, Prototyping. |
FAQ – Häufig gestellte Fragen zu MOLEX 22057065 – Molex Stiftleiste 90° – Mini-SPOX – 1×6-polig – Stecker
Was ist der Hauptvorteil der 90°-Ausrichtung dieses Steckverbinders?
Die 90°-Ausrichtung des MOLEX 22057065 ermöglicht eine platzsparende und geradlinige Kabelführung auf der Leiterplatte und im Gehäuse. Dies reduziert mechanische Belastungen auf das Kabel direkt am Stecker und erleichtert das Layout, insbesondere in beengten elektronischen Systemen.
Für welche Art von Anwendungen ist die Mini-SPOX™ Serie besonders geeignet?
Die Mini-SPOX™ Serie, zu der auch der 22057065 gehört, ist ideal für Anwendungen, die eine kompakte Bauform, hohe Zuverlässigkeit und Robustheit erfordern. Dazu zählen unter anderem IoT-Geräte, medizinische Elektronik, Automatisierungstechnik und andere Systeme mit begrenztem Bauraum.
Kann dieser Stecker auch in rauen Umgebungsbedingungen eingesetzt werden?
Ja, das Gehäusematerial und die Kontaktbeschichtung sind darauf ausgelegt, einer Vielzahl von Umgebungsbedingungen standzuhalten. Die typische Betriebstemperaturspanne von -40°C bis +105°C sowie die mechanische Stabilität qualifizieren ihn für viele industrielle und anspruchsvolle Einsatzszenarien.
Welche Art von Gegenstecker wird für den MOLEX 22057065 benötigt?
Der MOLEX 22057065 ist eine Stiftleiste. Er wird mit einem passenden Buchsengehäuse (Housing) der Mini-SPOX™ Serie verwendet, das die entsprechenden Buchsenkontakte enthält. Bitte konsultieren Sie das Molex-Datenblatt oder unseren Kundenservice für spezifische Gegenstecker-Empfehlungen.
Bietet Molex auch Varianten mit anderer Pin-Anzahl für die Mini-SPOX™ Serie an?
Ja, die Mini-SPOX™ Serie ist in verschiedenen Pin-Anzahlen und Konfigurationen erhältlich, um den unterschiedlichen Anforderungen verschiedener Projekte gerecht zu werden. Der 22057065 ist die 1×6-polige Variante.
Wie wird die elektrische Zuverlässigkeit dieses Steckverbinders gewährleistet?
Die elektrische Zuverlässigkeit wird durch die präzise Fertigung der Kontakte, die Verwendung hochwertiger leitfähiger Materialien (Kupferlegierung) und die schützende Beschichtung (z.B. Tin) gewährleistet. Der hohe Isolationswiderstand und die geringen Übergangswiderstände tragen ebenfalls zur Signalintegrität und stabilen Stromversorgung bei.
Ist der Stecker für Löt- oder Crimp-Anschlüsse konzipiert?
Der MOLEX 22057065 ist eine Stiftleiste, die in der Regel direkt auf die Leiterplatte gelötet wird. Die zugehörigen Buchsengehäuse verfügen über Anschlusspunkte, die entweder für Crimp-Kontakte (die separat gecrimpt und in das Gehäuse eingesetzt werden) oder für Durchkontaktierung (IDC – Insulation Displacement Connector) ausgelegt sind, je nach spezifischer Ausführung des Gegenstücks.
