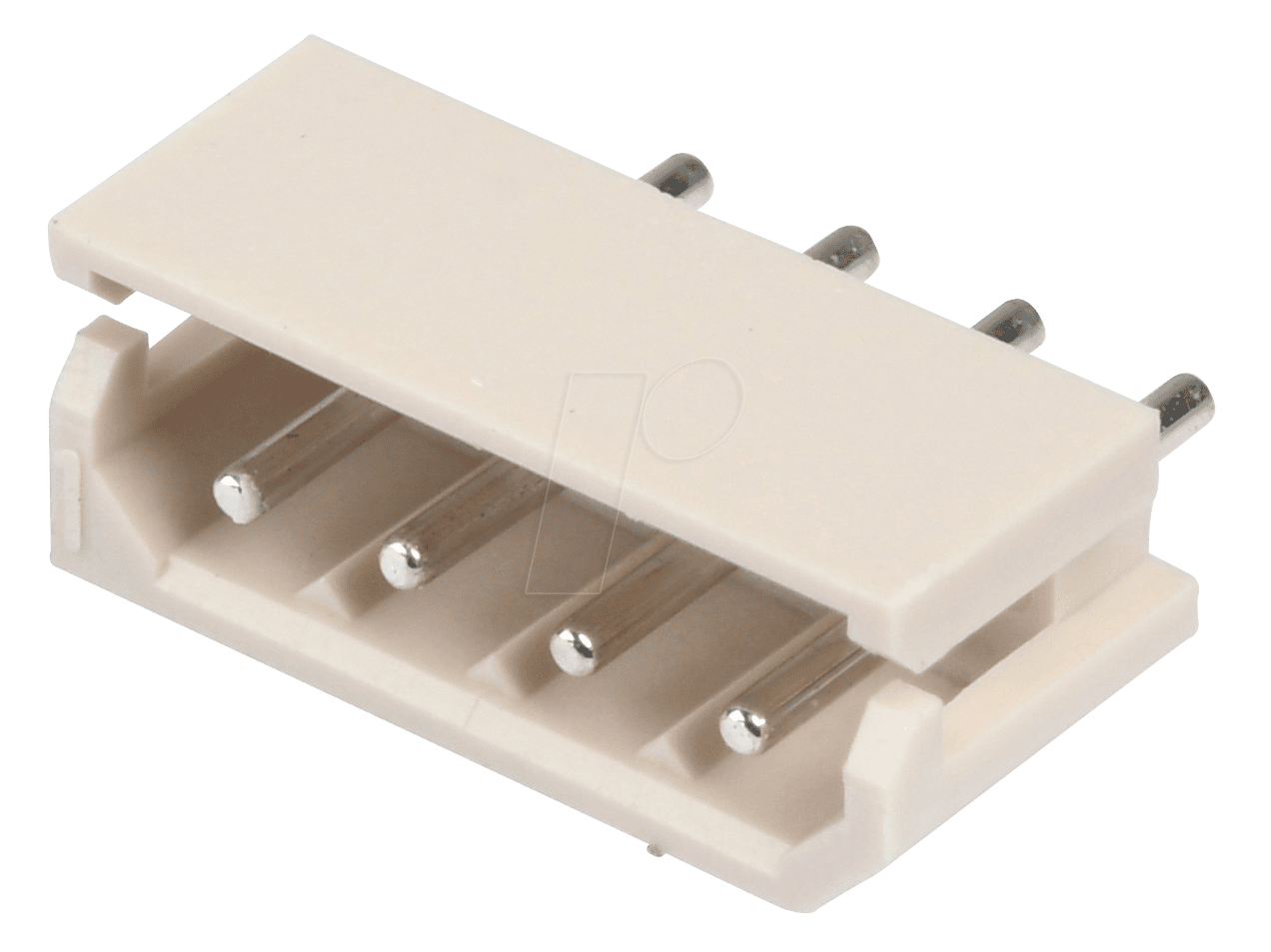

MOLEX 22035045 – Molex Stiftleiste – Mini-SPOX – 1×4-polig – Stecker: Präzision für zuverlässige Verbindungen
Sie suchen eine kompakte und äußerst zuverlässige Lösung zur permanenten oder semi-permanenten Verbindung von elektrischen Komponenten, insbesondere in anspruchsvollen Umgebungen? Die MOLEX 22035045 Stiftleiste aus der Mini-SPOX Serie ist die ideale Wahl für Ingenieure, Entwickler und Systemintegratoren, die Wert auf höchste Signalintegrität und mechanische Stabilität legen. Dieses 1×4-polige Stecksystem wurde entwickelt, um die Herausforderungen moderner Elektronikentwicklung zu meistern und bietet eine überlegene Alternative zu herkömmlichen Steckverbindern.
Maximale Zuverlässigkeit durch Molex Expertise
Molex, ein weltweit führender Anbieter von Verbindungs- und Vernetzungslösungen, steht seit Jahrzehnten für Innovation und Qualität. Die Mini-SPOX Serie, zu der auch der MOLEX 22035045 gehört, verkörpert diese Tradition. Durch den Einsatz hochwertiger Materialien und präziser Fertigungsprozesse gewährleistet Molex eine außergewöhnliche Leistungsfähigkeit, die sich in einer reduzierten Fehlerquote und einer längeren Lebensdauer Ihrer elektronischen Systeme widerspiegelt. Die Mini-SPOX Stiftleiste zeichnet sich durch ihre robuste Bauweise und die zuverlässige Kontaktierung aus, die auch unter ungünstigen Bedingungen für eine stabile elektrische Verbindung sorgt.
Vorteile der MOLEX 22035045 Stiftleiste
- Kompaktes Design: Die Mini-SPOX Serie ist auf Platzersparnis optimiert, was sie ideal für Anwendungen mit begrenztem Bauraum macht.
- Hohe Kontaktsicherheit: Die Konstruktion der Pins und Buchsen gewährleistet eine feste und zuverlässige mechanische und elektrische Verbindung, die Vibrationen und mechanischen Belastungen standhält.
- Signalintegrität: Die hochwertige Verarbeitung und das Material minimieren Signalverluste und Interferenzen, was für präzise Datenübertragung unerlässlich ist.
- Langlebigkeit: Die verwendete Materialkombination aus Gehäusekunststoff und Kontaktmaterialien bietet eine hohe Korrosionsbeständigkeit und mechanische Abriebfestigkeit für eine lange Einsatzdauer.
- Einfache Handhabung: Trotz ihrer Robustheit ist die Stiftleiste einfach zu montieren und zu demontieren, was den Entwicklungs- und Wartungsprozess erleichtert.
- Vielseitigkeit: Geeignet für eine breite Palette von Anwendungen, von Consumer-Elektronik über Automobiltechnik bis hin zu industriellen Steuerungen.
Technische Spezifikationen und Aufbau
Die MOLEX 22035045 Stiftleiste ist ein essenzielles Bauteil für jede professionelle Schaltungsentwicklung. Ihre Konstruktion ist auf Effizienz und Zuverlässigkeit ausgelegt. Die 1×4-polige Anordnung ermöglicht eine klare und organisierte Verdrahtung, was die Fehlersuche und Wartung vereinfacht.
| Merkmal | Beschreibung |
|---|---|
| Hersteller | Molex |
| Serienbezeichnung | Mini-SPOX |
| Artikelnummer | 22035045 |
| Polanzahl | 1×4 |
| Typ | Stiftleiste (Header) |
| Gehäusematerial | Hochtemperatur-Kunststoff, UL 94V-0 zertifiziert für verbesserte Brandsicherheit. Bietet ausgezeichnete elektrische Isolationseigenschaften und mechanische Festigkeit. |
| Kontaktmaterial | Phosphorbronze mit einer Zinn- oder Nickelbeschichtung. Diese Kombination gewährleistet eine niedrige Kontaktwiderstandsfähigkeit und Schutz vor Oxidation. |
| Bemessungsspannung | Typischerweise ausgelegt für Spannungen bis zu 125V AC/DC, abhängig von den spezifischen Anwendungsbedingungen und der Konfiguration. |
| Bemessungsstrom | Konzipiert für Ströme bis zu 2A pro Kontakt, abhängig von der Leiterbahndicke und der Umgebungstemperatur. |
| Betriebstemperatur | Breiter Betriebstemperaturbereich, üblicherweise von -40°C bis +105°C, um Zuverlässigkeit in diversen Umgebungsbedingungen zu gewährleisten. |
| Isolationswiderstand | Exzellenter Isolationswiderstand von >1000 MΩ, was eine effektive Trennung der Stromkreise sicherstellt. |
| Anschlussart | Ideal für die Lötanschlusstechnik auf Leiterplatten (Through-Hole Technology – THT). |
| Zulassungen | Entspricht internationalen Standards wie UL und CSA, was die globale Einsetzbarkeit und Sicherheit unterstreicht. |
Anwendungsgebiete und Integrationspotenzial
Die MOLEX 22035045 Stiftleiste ist ein vielseitiges Bauteil, das in einer breiten Palette von elektronischen Geräten und Systemen eingesetzt werden kann. Ihre Zuverlässigkeit und Präzision machen sie zur ersten Wahl für kritische Anwendungen, bei denen Ausfälle keine Option sind.
- Automobilindustrie: In Bordelektronik, Infotainmentsystemen, Sensorik und Steuergeräten, wo Langlebigkeit und Vibrationsfestigkeit entscheidend sind.
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuerungseinheiten in Produktionsanlagen, wo Robustheit und Signalintegrität oberste Priorität haben.
- Medizintechnik: In Diagnosegeräten, Patientenüberwachungssystemen und medizinischen Instrumenten, bei denen höchste Zuverlässigkeit und Sterilisationsfähigkeit von Bedeutung sind.
- Consumer Electronics: In Haushaltsgeräten, Audio-/Video-Systemen und Telekommunikationsgeräten, wo eine sichere und dauerhafte Verbindung erforderlich ist.
- PC-Motherboards und Peripherie: Als internes Verbindungselement für Lüfter, LEDs, Schalter oder als Schnittstelle für Erweiterungskarten.
- Prototypenbau und Forschung: Ideal für Entwicklungsingenieure, die robuste und wiederholbare Verbindungen für ihre Prototypen benötigen.
Präzisionsfertigung für herausragende Leistung
Die Konstruktion der MOLEX 22035045 Stiftleiste basiert auf jahrelanger Erfahrung in der Entwicklung von Steckverbindern. Der Gehäusekunststoff ist so konzipiert, dass er hohen Temperaturen standhält und gleichzeitig eine exzellente elektrische Isolation bietet. Die Kontaktflächen sind präzise gefertigt, um einen geringen Übergangswiderstand zu gewährleisten und Korrosion vorzubeugen. Diese Kombination aus Materialauswahl und Fertigungspräzision garantiert, dass die Stiftleiste auch nach zahlreichen Steckzyklen ihre volle Leistungsfähigkeit beibehält.
Die 1×4-polige Konfiguration ist ein Standard, der eine einfache Integration in bestehende Schaltungsdesigns ermöglicht. Die Pin-Anordnung ist so gewählt, dass eine Verpolung der Anschlüsse praktisch ausgeschlossen wird, was die Montage und Inbetriebnahme beschleunigt und Fehlerquellen minimiert. Die durchdachte Konstruktion der Stiftleiste unterstützt zudem die automatische Bestückung auf Leiterplatten und erleichtert so die Massenproduktion.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu MOLEX 22035045 – Molex Stiftleiste – Mini-SPOX – 1×4-polig – Stecker
Ist die MOLEX 22035045 Stiftleiste für den Einsatz in rauen Umgebungen geeignet?
Ja, die Mini-SPOX Serie von Molex ist für ihre Robustheit und Zuverlässigkeit bekannt. Das Gehäusematerial ist hochtemperaturbeständig und UL 94V-0 zertifiziert, was eine gute Feuerbeständigkeit gewährleistet. Die Kontaktmaterialien sind auf Langlebigkeit und Korrosionsbeständigkeit ausgelegt, was sie für anspruchsvolle Umgebungen wie industrielle Anwendungen oder die Automobiltechnik prädestiniert.
Welche Art von Leiterplattenmontage wird für die MOLEX 22035045 empfohlen?
Die MOLEX 22035045 Stiftleiste ist für die Through-Hole Technology (THT) auf Leiterplatten konzipiert. Dies bedeutet, dass die Pins durch vorgebohrte Löcher auf der Leiterplatte geführt und von der gegenüberliegenden Seite verlötet werden, was eine mechanisch sehr stabile Verbindung gewährleistet.
Wie viele Steckzyklen kann ich von dieser Stiftleiste erwarten?
Molex-Steckverbinder, insbesondere aus etablierten Serien wie Mini-SPOX, sind auf eine hohe Lebensdauer ausgelegt. Obwohl exakte Zahlen von den Einsatzbedingungen abhängen, sind mehrere hundert bis über tausend Steckzyklen üblich für diese Art von Komponenten bei sachgemäßer Handhabung.
Bietet die Mini-SPOX Serie auch eine Gegenstück-Buchse?
Ja, die Mini-SPOX Serie ist ein komplettes Stecksystem. Sie können passende Buchsen (oft als Crimp- oder IDC-Buchsen erhältlich, je nach spezifischem Teil der Serie) finden, um eine vollständige Steckverbindung zu realisieren. Die Kompatibilität ist produktspezifisch zu prüfen.
Ist die MOLEX 22035045 Stiftleiste gegen Verpolung geschützt?
Die Bauform der Stiftleiste und der kompatiblen Buchsen sind in der Regel so gestaltet, dass eine unbeabsichtigte Verpolung der Verbindung minimiert wird. Die Pin-Anordnung und oft auch formgebende Elemente im Gehäuse stellen sicher, dass die Stecker nur in einer korrekten Ausrichtung verbunden werden können.
Welche Strom- und Spannungsbelastbarkeit hat die MOLEX 22035045?
Die MOLEX 22035045 ist typischerweise für Bemessungsströme bis zu 2A pro Kontakt und Spannungen bis zu 125V AC/DC ausgelegt. Diese Werte können jedoch je nach Anwendungsumgebung (z.B. Umgebungstemperatur, Kühlung) und der Qualität der Lötverbindung leicht variieren. Es ist stets ratsam, die genauen Spezifikationen im Datenblatt des Herstellers zu konsultieren.
Eignet sich diese Stiftleiste für Hochfrequenzanwendungen?
Während die Mini-SPOX Serie für ihre allgemeine Zuverlässigkeit bekannt ist, liegt ihr Hauptaugenmerk auf Signalintegrität und nicht explizit auf Hochfrequenzanwendungen über mehrere GHz. Für sehr hohe Frequenzen wären spezielle HF-Steckverbinder besser geeignet. Für viele Standard-Datenkommunikationsaufgaben bis in den MHz-Bereich ist sie jedoch gut geeignet.
