Präzise Verbindungslösungen für anspruchsvolle Elektronikprojekte: MOLEX 22035025

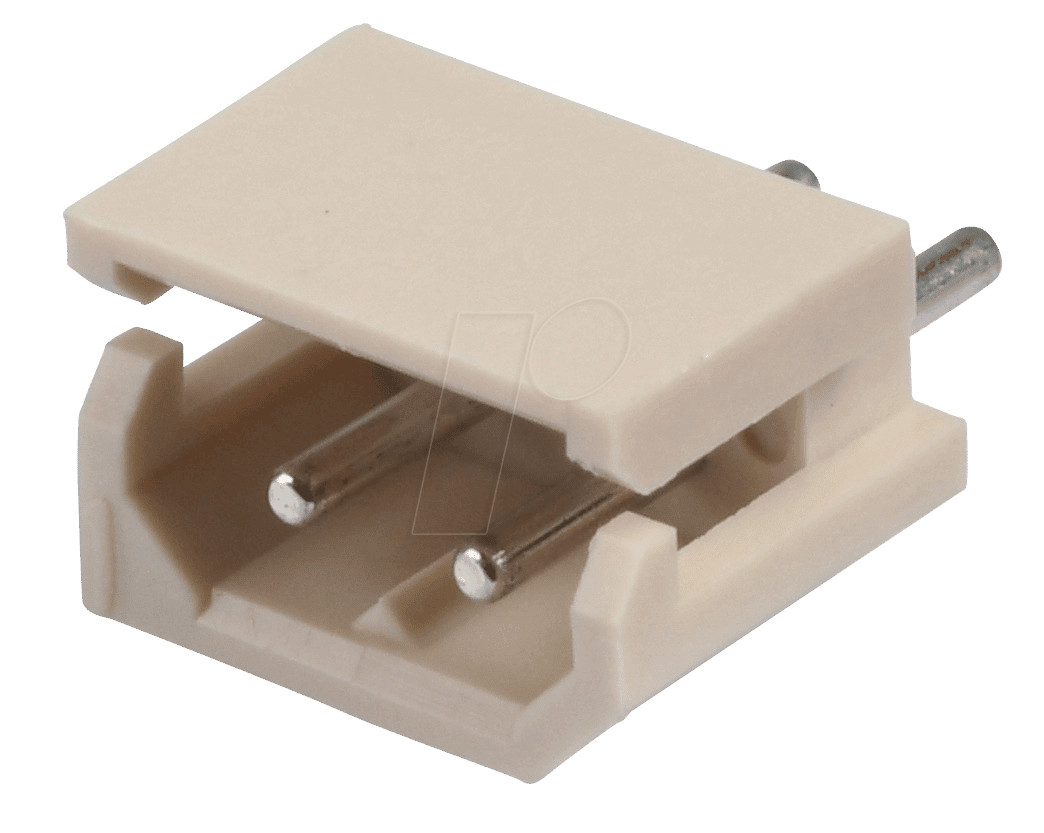

Die MOLEX 22035025 Mini-SPOX Stiftleiste ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die eine zuverlässige und kompakte 1×2-polige Steckverbindung für ihre Platinen-zu-Kabel-Anwendungen benötigen. Dieses Präzisionsbauteil minimiert das Risiko von Kurzschlüssen und Signalverlusten und gewährleistet so die Integrität Ihrer elektronischen Schaltungen, insbesondere in Umgebungen mit begrenztem Bauraum.
Warum die MOLEX 22035025 die überlegene Wahl ist
Im Gegensatz zu weniger robusten oder universellen Steckverbindern bietet die MOLEX 22035025 Mini-SPOX Stiftleiste eine optimierte Kombination aus mechanischer Stabilität, elektrischer Leitfähigkeit und kompakter Bauform. Die bewährte Molex-Qualität steht für Langlebigkeit und Zuverlässigkeit, was sie zur bevorzugten Wahl für professionelle und semi-professionelle Anwendungen macht, bei denen Ausfallzeiten und fehlerhafte Verbindungen keine Option sind.
Anwendungsbereiche und technische Vorteile
Die MOLEX 22035025 Mini-SPOX Stiftleiste ist vielseitig einsetzbar und findet primär Anwendung in folgenden Bereichen:
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuergeräten in Maschinen und Anlagen.
- Konsumelektronik: In Geräten wie Computern, Audio-Systemen und Haushaltsgeräten zur internen Signalübertragung.
- Automobilindustrie: Für nicht sicherheitskritische Verbindungen in Infotainmentsystemen oder Innenraumbeleuchtungen.
- Prototypenentwicklung und Forschung: Als zuverlässige und einfach zu handhabende Komponente für die Realisierung neuer Schaltungsdesigns.
- Medizintechnik: In nicht-invasiven Geräten zur Signalübertragung oder Stromversorgung.
Die Mini-SPOX-Serie von Molex zeichnet sich durch ihre geringe Bauhöhe aus, was sie ideal für Anwendungen macht, bei denen der vertikale Platz auf der Leiterplatte begrenzt ist. Die robuste Konstruktion mit hochwertigen Materialien gewährleistet eine sichere und dauerhafte Verbindung auch unter Einfluss von Vibrationen oder Temperaturschwankungen.
Konstruktionsmerkmale und Materialgüte
Die MOLEX 22035025 ist ein einreihiger 1×2-poliger Stecker, der für die Montage auf Leiterplatten konzipiert ist. Die Stifte sind präzisionsgefertigt, um eine optimale Passform und elektrische Kontaktierung mit den entsprechenden Gegensteckern zu gewährleisten. Das Gehäusematerial ist in der Regel ein hochwertiges thermoplastisches Polymer, das für seine guten dielektrischen Eigenschaften, seine Temperaturbeständigkeit und seine mechanische Festigkeit bekannt ist. Diese Materialauswahl schützt die Kontakte vor Umwelteinflüssen und verhindert unerwünschte Verschiebungen.
Die gold- oder zinnbeschichteten Kontakte bieten eine ausgezeichnete Korrosionsbeständigkeit und eine zuverlässige elektrische Leitfähigkeit über einen weiten Temperaturbereich. Dies ist entscheidend für die Aufrechterhaltung einer stabilen Signalintegrität und zur Minimierung von Übergangswiderständen, was sich direkt auf die Performance Ihrer Schaltung auswirkt.
Technische Spezifikationen und Leistungsdaten
Die MOLEX 22035025 ist eine bewährte Komponente im Portfolio von Molex, die für ihre Zuverlässigkeit und Leistung bekannt ist. Die genauen elektrischen und mechanischen Spezifikationen sind entscheidend für die korrekte Auslegung von Schaltungen und die Auswahl geeigneter Gegenstücke:
| Merkmal | Spezifikation |
|---|---|
| Hersteller | Molex |
| Serie | Mini-SPOX |
| Artikelnummer | 22035025 |
| Polzahl | 2 |
| Anzahl der Reihen | 1 |
| Steckertyp | Stiftleiste (Buchse auf der Platine) |
| Rastermaß | Standardisiert für Mini-SPOX (typischerweise 2.54mm oder 2.00mm, bitte Datenblatt prüfen für genauen Wert) |
| Montageart | Durchsteckmontage (Through-Hole) |
| Gehäusematerial | Hochleistungs-Thermoplast (spezifische UL-Bewertung beachten) |
| Kontaktmaterial | Phosphorbronze mit Vergoldung / Verzinnung (für optimale Leitfähigkeit und Korrosionsschutz) |
| Betriebstemperaturbereich | Typisch -40°C bis +105°C (abhängig vom Gehäusematerial und spezifischer Ausführung) |
| Nennspannung | Abhängig von der Produktvariante und der Isolation (typischerweise im Bereich von 150-300V AC/DC) |
| Nennstrom | Abhängig von der Pin-Größe und dem Isolationsmaterial (typischerweise 1-3A) |
| Isolationswiderstand | Sehr hoch (typischerweise >1000 MΩ) |
| Anwendung | Leiterplatten-zu-Kabel-Verbindungen, Signal- und Stromübertragung |
Optimale Verbindungstechnik: Mini-SPOX im Detail
Die Mini-SPOX-Serie ist speziell dafür konzipiert, eine hohe Kontaktdichte bei gleichzeitig robuster mechanischer Verriegelung zu ermöglichen. Die hier vorgestellte 1×2-polige Stiftleiste (22035025) ist Teil dieses Systems, bei dem die Buchsen auf der Leiterplatte bestückt und die passenden Stecker über Kabel mit anderen Komponenten verbunden werden. Dieses Konzept vereinfacht die Montage und Wartung erheblich, da Kabelbäume einfach ein- und ausgesteckt werden können, ohne dass die Leiterplatte demontiert werden muss.
Die präzise gefertigten Anschlusspins sind so dimensioniert, dass sie eine sichere elektrische Verbindung mit geringem Übergangswiderstand gewährleisten. Dies ist besonders kritisch bei der Übertragung von empfindlichen Datensignalen, wo Rauschen und Signalverfäulnis minimiert werden müssen. Die mechanische Stabilität des Stecksystems sorgt dafür, dass die Verbindung auch unter erschwerten Bedingungen wie Vibrationen oder mechanischer Belastung stabil bleibt.
Umfassende Auswahlhilfe für Ihre Anwendung
Bei der Auswahl der richtigen Steckverbinder spielen mehrere Faktoren eine Rolle, darunter die Anzahl der benötigten Pole, der Rasterabstand, die zulässige Strom- und Spannungsbelastung sowie die Umgebungsbedingungen. Die MOLEX 22035025 bietet mit ihrer 1×2-poligen Konfiguration eine Lösung für einfache Verbindungen, bei denen nicht viele Signale gleichzeitig geführt werden müssen. Ihr kompaktes Design macht sie zu einer ausgezeichneten Wahl für Geräte, bei denen Platz eine kritische Ressource ist.
Um eine vollständige Steckverbindung zu gewährleisten, ist die Auswahl des passenden Gegensteckers unerlässlich. Molex bietet eine breite Palette von Steckergehäusen und Kontakten für die Mini-SPOX-Serie an, die für die Aufnahme dieser Stiftleisten ausgelegt sind. Achten Sie auf die Kompatibilität von Rastermaß, Kontaktart und mechanischer Verriegelung, um eine sichere und funktionale Verbindung zu realisieren.
Qualität und Zuverlässigkeit von Molex
Molex ist ein weltweit anerkannter Hersteller von Steckverbindern und elektronischen Komponenten, der für seine hohe Produktqualität und Zuverlässigkeit bekannt ist. Die MOLEX 22035025 profitiert von diesem umfassenden Know-how und der langjährigen Erfahrung des Unternehmens in der Entwicklung und Fertigung von Verbindungslösungen. Die Verwendung hochwertiger Materialien, präziser Fertigungsprozesse und strenger Qualitätskontrollen garantiert, dass dieses Produkt den Anforderungen anspruchsvoller Anwendungen gerecht wird und eine lange Lebensdauer aufweist.
FAQ – Häufig gestellte Fragen zu MOLEX 22035025 – Molex Stiftleiste – Mini-SPOX – 1×2-polig – Stecker
Was ist der Hauptvorteil der Mini-SPOX-Serie?
Der Hauptvorteil der Mini-SPOX-Serie ist ihre kompakte Bauweise mit geringer Bauhöhe, was sie ideal für Anwendungen mit begrenztem Platz auf der Leiterplatte macht. Dies ermöglicht eine höhere Integrationsdichte von Komponenten.
Für welche Art von Anwendungen ist die MOLEX 22035025 Stiftleiste am besten geeignet?
Sie ist ideal für Leiterplatten-zu-Kabel-Verbindungen in Bereichen wie industrielle Automatisierung, Konsumelektronik, Prototypenentwicklung und dort, wo eine zuverlässige, aber platzsparende Verbindung benötigt wird.
Benötige ich spezielles Werkzeug, um die MOLEX 22035025 zu montieren?
Für die Montage auf der Leiterplatte sind standardmäßige Lötwerkzeuge erforderlich. Das Ein- und Ausstecken des Gegensteckers ist in der Regel werkzeuglos möglich, was die Handhabung erleichtert.
Sind die Kontakte der MOLEX 22035025 korrosionsbeständig?
Ja, die Kontakte sind in der Regel mit Gold oder Zinn beschichtet, was eine ausgezeichnete Korrosionsbeständigkeit und eine zuverlässige elektrische Leitfähigkeit gewährleistet.
Wie wähle ich den passenden Gegenstecker für die MOLEX 22035025?
Sie müssen einen Gegenstecker wählen, der aus derselben Mini-SPOX-Serie stammt, den gleichen Rasterabstand aufweist und für die Bestückung mit den Stiften der 22035025 ausgelegt ist. Achten Sie auf die Spezifikationen des Kabels und der benötigten Strom-/Spannungsfestigkeit.
Was bedeutet „1×2-polig“?
Das bedeutet, dass der Stecker eine einzelne Reihe von Kontakten mit insgesamt zwei Polen (zwei einzelnen Verbindungspunkten für Strom oder Signale) hat.
Welche Betriebstemperaturbereiche sind für die MOLEX 22035025 typisch?
Typischerweise liegt der Betriebstemperaturbereich zwischen -40°C und +105°C, wobei dies vom spezifischen Gehäusematerial und der genauen Produktvariante abhängen kann. Detaillierte Informationen finden Sie im Datenblatt.
