MOC 3063 – Optokoppler: Sichere Signalübertragung für anspruchsvolle Elektronikanwendungen
Der MOC 3063 Optokoppler ist die ideale Lösung für alle, die eine zuverlässige und elektrisch getrennte Übertragung von Steuersignalen in empfindlichen elektronischen Schaltungen benötigen. Er schützt Mikrocontroller und empfindliche Logikschaltungen effektiv vor Spannungsspitzen und Rauschstörungen aus dem Leistungsbereich, was ihn unverzichtbar für Entwickler, Ingenieure und anspruchsvolle Hobbyisten macht.
Warum der MOC 3063 Optokoppler die überlegene Wahl ist
Im Gegensatz zu einfachen galvanischen Verbindungen bietet der MOC 3063 eine robuste und sichere Trennung zwischen der Eingangs- und Ausgangsschaltung. Diese galvanische Entkopplung ist entscheidend, um Beschädigungen durch Überspannungen, Erdschleifen oder Brummeffekte zu vermeiden. Seine spezifische Bauart und die interne Halbleitertechnologie garantieren eine hohe Störfestigkeit und eine präzise Signalübertragung, selbst unter widrigen Umgebungsbedingungen.
Präzise Signalentkopplung für maximale Systemstabilität
Der MOC 3063 Optokoppler nutzt Licht zur Übertragung von Signalen. Ein interner Leuchtdiode (LED) emittiert Licht, das von einem integrierten Fototransistor auf der Ausgangsseite detektiert wird. Diese optische Kopplung stellt eine vollständige elektrische Trennung sicher. Das bedeutet, dass keine direkte elektrische Verbindung zwischen der Steuereinheit und der zu schaltenden Last besteht. Dies ist fundamental für die Sicherheit und Langlebigkeit von elektronischen Systemen.
- Schutz empfindlicher Komponenten: Schützt Mikrocontroller, Logik-ICs und andere Kleinsignalbauteile vor potenziell schädlichen Spannungen aus dem Leistungsteil.
- Vermeidung von Erdschleifen: Eliminiert Probleme, die durch unterschiedliche Erdungspotenziale in komplexen Systemen entstehen können, was zu zuverlässigeren Messungen und Signalintegrität führt.
- Unterdrückung von Rauschsignalen: Verhindert, dass Störsignale aus dem Netzteil oder von Leistungskomponenten in die empfindliche Steuerungselektronik gelangen.
- Hohe Zuverlässigkeit: Durch den Verzicht auf mechanische Kontakte und die Verwendung robuster Halbleitertechnologie ist eine lange Lebensdauer und konstante Performance gewährleistet.
- Vielseitige Anwendungsbereiche: Geeignet für eine breite Palette von Anwendungen, von der Netzspannungssteuerung bis zur SPS-Integration.
Technologie und Aufbau des MOC 3063
Der MOC 3063 ist ein spezialisierter Optokoppler, der für die Ansteuerung von Triacs konzipiert ist. Dies macht ihn zum perfekten Baustein für die Schaltung von Wechselstromlasten, wie z.B. Heizwiderstände, Motoren oder Beleuchtungssysteme, die über eine digitale Steuerung ein- und ausgeschaltet werden sollen. Die interne LED benötigt einen geringen Steuerstrom, während der Fototransistor in der Lage ist, die für die Zündung eines Triacs notwendigen Ströme zu liefern.
Leistungsmerkmale und technische Spezifikationen
Die technische Auslegung des MOC 3063 Optokopplers ist auf maximale Effizienz und Zuverlässigkeit bei der Signalübertragung ausgelegt. Insbesondere die Kennzahlen wie der isolationswiderstand, die maximale Sperrspannung und die Ansprechzeit sind entscheidend für die Auswahl in spezifischen Applikationen. Die geringe Durchlassspannung der internen LED minimiert den Energieverlust im Steuerkreis, während die hohe Spannungsfestigkeit des Fototransistors eine sichere Trennung auch bei höheren Spannungen gewährleistet.
Anwendungsgebiete und Einsatzmöglichkeiten
Der MOC 3063 Optokoppler findet breite Anwendung in der Industrieautomatisierung, im Haushaltstechnik-Bereich und in der Messtechnik. Seine Fähigkeit, hochohmige und niederohmige Schaltungen sicher zu trennen, macht ihn zu einer Schlüsselkomponente in vielen elektronischen Geräten.
- Netzspannungssteuerung: Sicheres Schalten von Geräten, die an 230V oder 110V Netzspannung angeschlossen sind, von einem Niederspannungs-Mikrocontroller aus.
- SPS-Schnittstellen: Anbindung von digitalen Ausgängen speicherprogrammierbarer Steuerungen (SPS) an externe Aktoren, um eine zuverlässige Trennung zu gewährleisten.
- Motorsteuerungen: Steuerung von AC-Motoren über Phasenanschnittsteuerung oder einfache Ein/Aus-Schaltung.
- Beleuchtungssysteme: Dimmen oder Schalten von AC-basierten Lichtquellen wie Glühlampen oder dimmbaren LEDs.
- Schaltnetzteile: Als Teil der Rückkopplungsschleife zur Regelung der Ausgangsspannung von Schaltnetzteilen.
- Laboraufbauten und Prototypen: Ermöglicht Entwicklern, mit höheren Spannungen zu experimentieren, ohne ihre empfindlichen Entwicklungsboards zu gefährden.
Produktdaten im Überblick
| Eigenschaft | Spezifikation |
|---|---|
| Typ | Optokoppler (Fototransistor-Ausgang) |
| Modellnummer | MOC 3063 |
| Besonderheit | Triac-Treiber-Ausgang, für AC-Lasten optimiert |
| Isolationsspannung (RMS) | 5000 VRMS |
| Spitzensperrspannung (VDRM) | ≥ 400 V |
| Ausgangsstrom (IFT für Triggerung) | 15 mA (typisch) |
| Ansprechzeit | 1 µs bis 10 µs (abhängig von Last und Ansteuerung) |
| Betriebstemperaturbereich | -40 °C bis +85 °C |

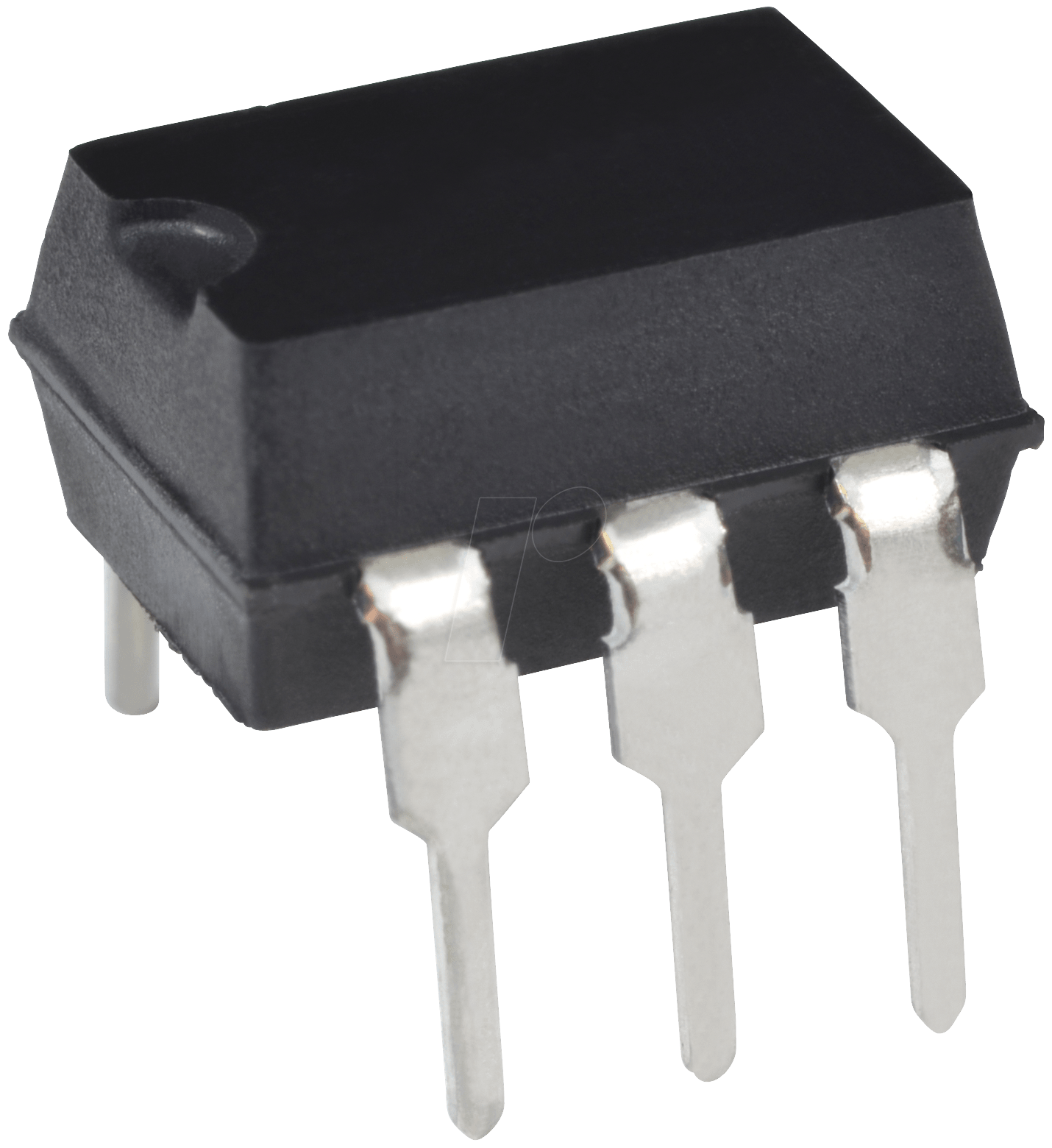

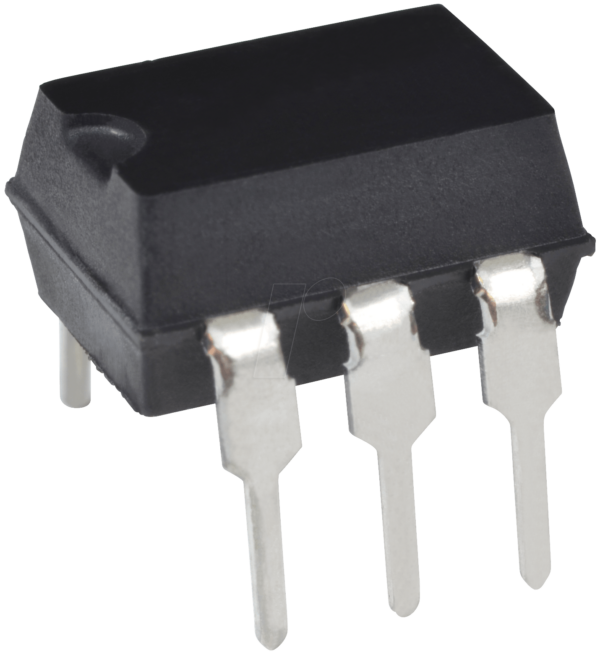

| Gehäuseform | DIL-6 (Dual In-line Package) |
Technische Details und Optimierung für die Triac-Ansteuerung
Die Kernfunktion des MOC 3063 liegt in seiner Fähigkeit, die Triggerung eines externen Triacs zu ermöglichen. Dies geschieht durch die präzise Steuerung des Ausgangsstroms des integrierten Fototransistors. Die Kennlinie des Fototransistors ist darauf ausgelegt, den Gate-Strom zu liefern, der für die Zündung des Triacs in beiden Halbwellen der Wechselspannung erforderlich ist. Dies minimiert die Notwendigkeit zusätzlicher diskreter Bauteile wie Widerstände oder Kondensatoren im Ansteuerkreis und vereinfacht somit das Schaltungsdesign.
Die interne LED des MOC 3063 ermöglicht eine präzise Steuerung des Lichtstroms durch den Eingangsstrom. Eine typische Ansteuerung erfolgt über einen Vorwiderstand, der den Strom durch die LED limitiert. Die Auswahl dieses Vorwiderstands ist entscheidend, um einerseits genügend Licht für die sichere Triggerung des Fototransistors zu erzeugen und andererseits die maximale Strombelastbarkeit der LED nicht zu überschreiten.
Die hohe Isolationsspannung von 5000 VRMS ist ein entscheidendes Merkmal für Anwendungen, bei denen eine sichere Trennung zwischen der Niederspannungs-Steuerelektronik und der potenziell gefährlichen Hochspannung im Leistungsbereich unerlässlich ist. Dies schützt nicht nur die empfindlichen Steuergeräte, sondern auch das Bedienpersonal vor elektrischen Schlägen.
FAQ – Häufig gestellte Fragen zu MOC 3063 – Optokoppler
Was ist ein Optokoppler und wofür wird er verwendet?
Ein Optokoppler, auch Fotokoppler genannt, ist ein elektronisches Bauteil, das elektrische Signale über Licht überträgt und dabei eine galvanische Trennung zwischen der Eingangs- und Ausgangsschaltung herstellt. Er wird verwendet, um empfindliche Steuergeräte vor hohen Spannungen, Rauschen und Erdschleifen aus dem Leistungsbereich zu schützen und eine sichere Signalübertragung zu gewährleisten.
Welche Art von Lasten kann ich mit dem MOC 3063 schalten?
Der MOC 3063 ist speziell für die Ansteuerung von Triacs konzipiert und eignet sich daher hervorragend zum Schalten von Wechselstromlasten (AC-Lasten). Dazu gehören beispielsweise Heizwiderstände, Motoren, Lampen oder andere Geräte, die über die Netzspannung betrieben werden.
Muss ich zusätzliche Bauteile verwenden, um einen Triac mit dem MOC 3063 anzusteuern?
Der MOC 3063 ist ein Triac-Treiber-Optokoppler. Das bedeutet, dass er intern so aufgebaut ist, dass er direkt den Gate-Strom für einen externen Triac liefern kann. In der Regel werden nur ein Vorwiderstand für die interne LED und eventuell ein kleiner Snubber-Kreis für den Triac benötigt, was die Schaltungsentwicklung vereinfacht.
Welchen Schutz bietet die galvanische Trennung durch den MOC 3063?
Die galvanische Trennung schützt empfindliche Mikrocontroller, Logikschaltungen und Niederspannungskomponenten vor Spannungsspitzen, Überspannungen, Rauschsignalen und Erdschleifen, die von der Leistungsseite stammen könnten. Dies erhöht die Zuverlässigkeit und Lebensdauer der gesamten elektronischen Schaltung erheblich.
Ist der MOC 3063 für alle Arten von Stromversorgungen geeignet?
Der MOC 3063 ist primär für die Steuerung von Wechselstromlasten (AC) konzipiert. Die interne LED wird mit Gleichstrom (DC) angesteuert, um die optische Übertragung zu initiieren. Die Ausgangsschaltung ist jedoch so ausgelegt, dass sie die Triggerung eines Triacs für AC-Anwendungen ermöglicht.
Wie wähle ich den richtigen Vorwiderstand für die interne LED des MOC 3063?
Die Auswahl des Vorwiderstands hängt von der Betriebsspannung Ihrer Steuersignale und dem benötigten Vorwärtsstrom (IF) für die LED ab, um den Triac zuverlässig zu zünden. Sie sollten die Datenblatt-Empfehlungen für den MOC 3063 konsultieren, um den passenden Wert zu ermitteln, der eine sichere und effektive Ansteuerung gewährleistet.
Kann der MOC 3063 auch zur Steuerung von Gleichstromlasten (DC) verwendet werden?
Obwohl der MOC 3063 primär als Triac-Treiber für AC-Lasten entwickelt wurde, kann er mit entsprechenden Anpassungen indirekt auch zur Steuerung von DC-Lasten eingesetzt werden. Dies würde die Verwendung eines zusätzlichen Gleichstromschalters wie eines MOSFETs oder Transistors erfordern, der dann vom Optokoppler angesteuert wird. Für reine DC-Schaltanwendungen sind jedoch oft spezifischere Optokopplertypen (z.B. mit Fototransistor- oder Fotodarlington-Ausgang) die direktere und effizientere Wahl.
