Leistungsstarke Signalentkopplung mit dem 6N137 Optokoppler – Ihre Lösung für zuverlässige Elektronikprojekte
Der 6N137 Optokoppler ist die ideale Komponente für Ingenieure, Entwickler und Hobbyisten, die eine robuste und zuverlässige galvanische Trennung von elektrischen Signalen benötigen. Er schützt empfindliche Steuerschaltungen vor Spannungsspitzen, Störungen und Masseproblemen, die in komplexen Systemen wie Industrieautomatisierung, medizinischen Geräten oder leistungsstarken Audioverstärkern auftreten können. Wenn Sie die Integrität und Sicherheit Ihrer Schaltungen gewährleisten möchten, ist der 6N137 die überlegene Wahl gegenüber herkömmlichen Kopplungsmethoden.
Warum der 6N137 Optokoppler Ihre erste Wahl ist
Standard-Kopplungsmethoden wie Relais oder Transformatoren weisen oft Nachteile in Bezug auf Geschwindigkeit, Energieverbrauch, Größe oder Isolationseigenschaften auf. Der 6N137 Optokoppler hingegen bietet eine überlegene Lösung durch seine einzigartige Kombination aus schnellen Schaltzeiten, hoher Isolationsspannung und geringem Stromverbrauch. Diese Eigenschaften ermöglichen den Aufbau kompakterer, energieeffizienterer und vor allem sichererer elektronischer Systeme, ohne Kompromisse bei der Signalqualität einzugehen.
Schlüsselfunktionen und technische Vorteile des 6N137 Optokopplers
Der 6N137 ist ein Hochgeschwindigkeits-Optokoppler, der auf der Basis einer Galliumarsenid-Infrarot-Leuchtdiode (GaAs-IR-LED) und eines Silizium-Photodetektors mit integriertem Schmitt-Trigger basiert. Diese fortschrittliche Konstruktion ermöglicht nicht nur eine schnelle Datenübertragung, sondern auch eine ausgezeichnete Immunität gegenüber Gleichtaktstörungen (CMTI). Die integrierte Schmitt-Trigger-Logik auf der Empfängerseite formt das empfangene Signal neu und eliminiert dabei effektiv Rauschen und Glitches, was zu einer gesteigerten Signalintegrität führt.
- Schnelle Datenübertragung: Ermöglicht Betriebsfrequenzen bis zu 10 MBaud, ideal für serielle Kommunikationsschnittstellen und Hochgeschwindigkeitsanwendungen.
- Hohe Gleichtaktstörfestigkeit (CMTI): Bietet eine typische CMTI von 10 kV/µs, was die Zuverlässigkeit in stark gestörten Umgebungen maximiert.
- Integrierte Schmitt-Trigger-Logik: Sorgt für eine klare Signalformung und eliminiert Jitter, selbst bei schwachen Eingangssignalen.
- Hohe Isolationsspannung: Bietet eine Durchschlagsfestigkeit von 3500 VRMS, was eine effektive galvanische Trennung zwischen Ein- und Ausgangsschaltkreisen gewährleistet.
- Niedriger Stromverbrauch: Effizient im Betrieb, was ihn zur idealen Wahl für batteriebetriebene Geräte oder energieoptimierte Designs macht.
- Breiter Betriebstemperaturbereich: Geeignet für den Einsatz in einer Vielzahl von Umgebungsbedingungen, von -55°C bis +100°C.

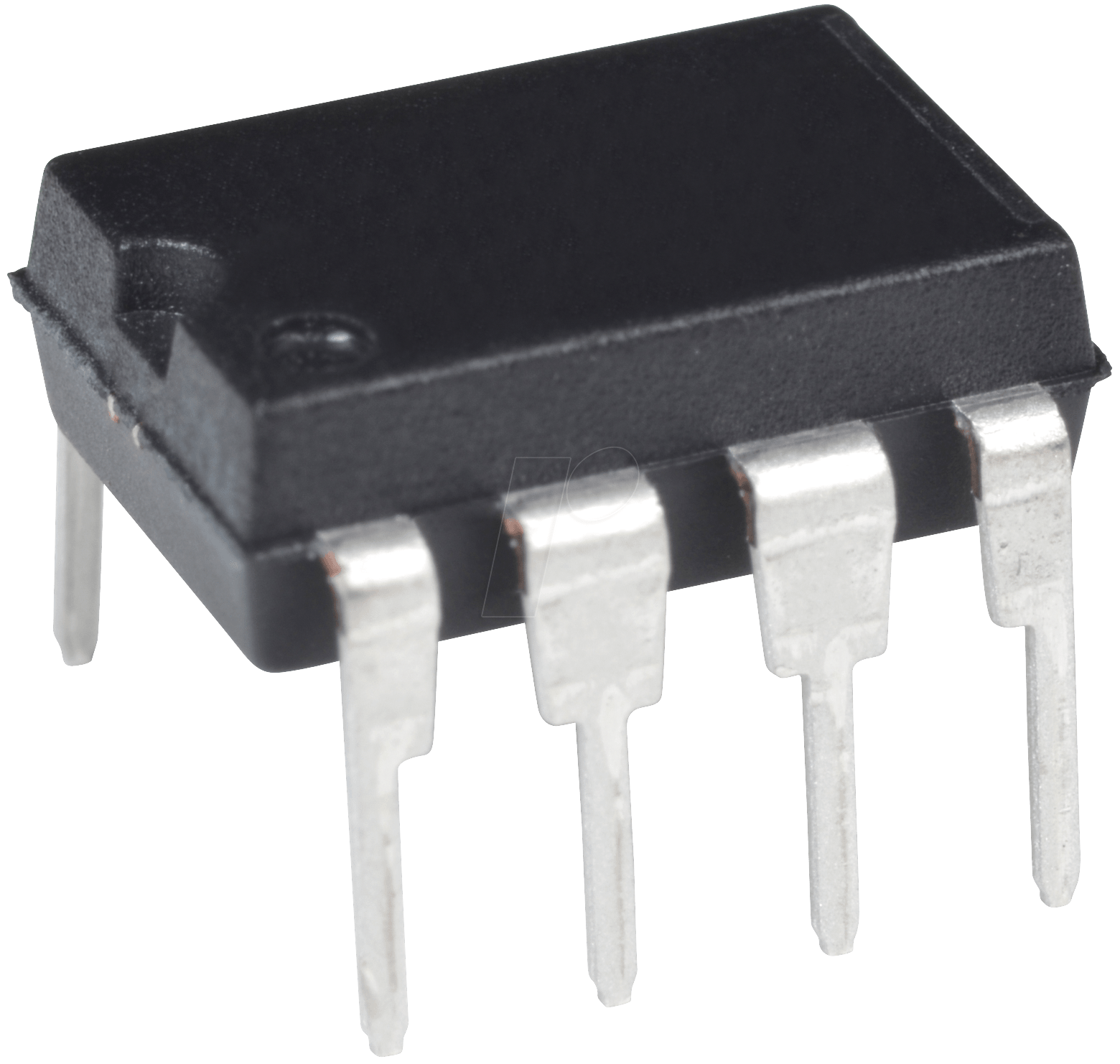

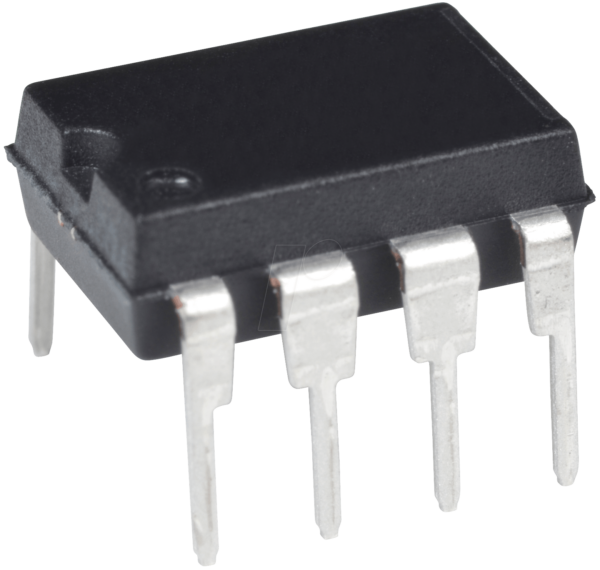

- Standardisierte Gehäuseform: Erhältlich im DIP-8-Gehäuse, was eine einfache Integration in Standard-Leiterplatten-Designs ermöglicht.
Vielseitige Einsatzmöglichkeiten des 6N137 Optokopplers
Die überlegenen elektrischen Eigenschaften des 6N137 Optokopplers eröffnen ein breites Spektrum an Anwendungsbereichen, in denen eine zuverlässige Signalentkopplung unerlässlich ist:
- Industrielle Automatisierung: Trennung von SPS-Ausgängen von Feldgeräten, Schnittstellenwandlung zwischen verschiedenen Bussystemen, Schutz von Steuergeräten vor induktiven Lasten.
- Medizintechnik: Galvaniische Trennung zwischen Patient und Steuerelektronik zur Gewährleistung der Patientensicherheit, Isolierung von Messgeräten.
- Stromversorgungen: Feedback-Schleifen in Schaltnetzteilen (SMPS), um die Sekundärseite von der Primärseite zu isolieren und eine stabile Spannungsregelung zu ermöglichen.
- Telekommunikation: Schnittstellenentkopplung in Vermittlungssystemen, Schutz vor Netztransienten.
- Leistungselektronik: Ansteuerung von IGBTs und MOSFETs, wobei die Logik-Pegel der Mikrocontroller von den Hochspannungsschaltkreisen entkoppelt werden.
- Audio- und Videotechnik: Reduzierung von Brummschleifen und Störungen in Signalwegen durch galvanische Trennung.
- Computerperipheriegeräte: Schnittstellen wie RS-232 oder serielle Ports, bei denen eine galvanische Trennung zur Vermeidung von Masseproblemen vorteilhaft ist.
Technische Spezifikationen des 6N137 Optokopplers
| Eigenschaft | Spezifikation |
|---|---|
| Typ | Hochgeschwindigkeits-Optokoppler mit Schmitt-Trigger |
| Lichtquelle | Galliumarsenid-Infrarot-Leuchtdiode (GaAs-IR-LED) |
| Detektor | Silizium-Photodetektor mit integriertem Schmitt-Trigger |
| Typische Datenrate | Bis zu 10 MBaud |
| Minimale Ausgangsschwellenspannung (VOL) | Typisch < 0.4 V bei 4mA Ausgangsstrom |
| Maximale Ausgangsschwellenspannung (VOH) | Typisch < 0.1 V bei 0mA Ausgangsstrom (interner Pull-up-Widerstand erforderlich) |
| Maximale Durchschlagsspannung (RMS) | 3500 VRMS für 1 Sekunde |
| Typische Gleichtaktstörfestigkeit (CMTI) | 10 kV/µs |
| Transferverhältnis (CTR) bei IF = 16 mA, VCC = 5 V | Typisch 60% bis 100% (abhängig vom spezifischen Modell/Hersteller) |
| Betriebstemperaturbereich | -55°C bis +100°C |
| Versorgungsspannungsbereich (VCC) | 4.5 V bis 15 V |
| Gehäusetyp | DIP-8 (Dual In-line Package) |
| Anwendungsbereiche | Signalentkopplung, Schnittstellenwandlung, Steuerung von Leistungshalbleitern, Stromversorgungs-Feedback |
FAQ – Häufig gestellte Fragen zu 6N137 – OPTOKOPPLER
Was genau bedeutet galvanische Trennung und warum ist sie wichtig?
Galvanische Trennung bedeutet die physische und elektrische Entkopplung zweier Stromkreise. Dies ist entscheidend, um gefährliche Spannungen, elektrische Störungen und Masseprobleme von einem Stromkreis auf einen anderen zu übertragen. Sie schützt empfindliche Komponenten und Benutzer und verbessert die Signalintegrität.
Welche Vorteile bietet der integrierte Schmitt-Trigger im 6N137?
Der integrierte Schmitt-Trigger im 6N137 formt das vom Photodetektor empfangene Signal neu. Dies bedeutet, dass er Rauschen, Jitter und fluktuierende Signale effektiv eliminiert und ein sauberes, digitales Ausgangssignal erzeugt. Dies ist besonders wichtig bei der Übertragung von Signalen über potenziell gestörte Kanäle.
Kann der 6N137 für die Ansteuerung von Leistungs-MOSFETs oder IGBTs verwendet werden?
Ja, der 6N137 ist aufgrund seiner hohen Geschwindigkeit und seines guten CMTI-Wertes hervorragend geeignet, um die Logik-Pegel von Mikrocontrollern von den Hochspannungsschaltkreisen von Leistungs-MOSFETs und IGBTs zu entkoppeln. Er bildet oft die erste Stufe in einem Gate-Treiber-Schaltkreis.
Wie beeinflusst die Stromversorgungsspannung (VCC) die Leistung des 6N137?
Die VCC-Spannung beeinflusst primär die Ausgangsschwelle und die Schaltgeschwindigkeit. Ein höherer VCC-Wert ermöglicht in der Regel höhere Betriebsgeschwindigkeiten und eine bessere Signalformung, solange die maximal zulässigen Werte eingehalten werden.
Was bedeutet die Gleichtaktstörfestigkeit (CMTI) von 10 kV/µs?
CMTI gibt an, wie gut der Optokoppler schnelle Spannungsänderungen auf der Masse oder zwischen den Massepotentialen beider Seiten unterdrücken kann. Ein Wert von 10 kV/µs ist sehr hoch und bedeutet, dass der 6N137 auch in Umgebungen mit starken elektromagnetischen Störungen zuverlässig arbeitet und eine stabile Datenübertragung gewährleistet.
Welche Art von Signalen kann der 6N137 übertragen?
Der 6N137 ist für die Übertragung digitaler Signale optimiert. Er kann digitale Datenströme mit hohen Frequenzen übertragen, wobei er die Vorteile der galvanischen Trennung beibehält. Er kann jedoch auch zur Entkopplung von Analogsignalen verwendet werden, wenn diese in ein digitales Format umgewandelt werden.
Benötigt der 6N137 externe Komponenten, um korrekt zu funktionieren?
Ja, üblicherweise werden externe Komponenten benötigt. Die LED auf der Eingangsseite benötigt einen Vorwiderstand zur Strombegrenzung. Der Ausgang des Schmitt-Triggers kann einen internen Pull-up-Widerstand erfordern, oder es kann ein externer Pull-up-Widerstand verwendet werden, je nach gewünschter Ausgangslogik und Betriebsspannung.
