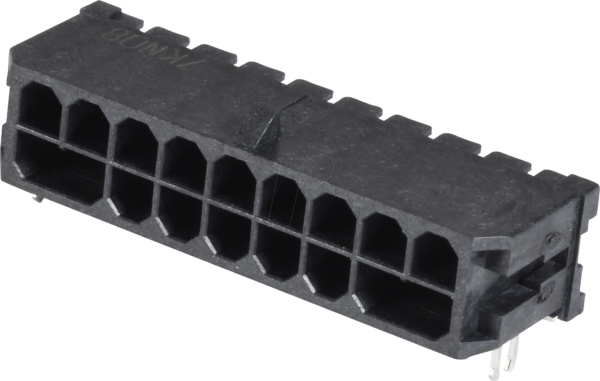

MH 2X9 SMT90 – Micro-Hi Stiftleiste 2×9 polig 90° SMT: Präzision für anspruchsvolle Schaltungsdesigns
Die MH 2X9 SMT90 – Micro-Hi Stiftleiste 2×9 polig 90° SMT wurde entwickelt, um Entwicklern und Ingenieuren eine zuverlässige und platzsparende Verbindungslösung für ihre Leiterplattenprojekte zu bieten. Sie eignet sich ideal für alle, die eine präzise, langlebige und leicht zu integrierende Stiftleiste für SMD-Montageanwendungen suchen, bei denen Bauraum und elektrische Integrität von höchster Bedeutung sind.
Überlegene Konnektivität durch intelligente Konstruktion
Die MH 2X9 SMT90 unterscheidet sich von Standardlösungen durch ihre optimierte 90°-Ausrichtung und die Oberflächenmontagefähigkeit (SMT), was eine erhebliche Platzersparnis auf der Leiterplatte ermöglicht. Die präzise Bestückung von 2 Reihen mit je 9 Polen sorgt für eine hohe Kontaktdichte, während die goldbeschichteten Kontakte eine herausragende elektrische Leitfähigkeit und Korrosionsbeständigkeit gewährleisten. Dies reduziert Signalverluste und erhöht die Lebensdauer Ihrer elektronischen Systeme.
Technische Spezifikationen und Design-Merkmale
Die MH 2X9 SMT90 – Micro-Hi Stiftleiste 2×9 polig 90° SMT repräsentiert die Spitze der modernen Verbindungstechnik. Ihre Konstruktion zielt auf maximale Zuverlässigkeit und einfache Handhabung bei der automatisierten Bestückung ab.
- Kontaktdichte und Skalierbarkeit: Mit insgesamt 18 Kontakten, aufgeteilt in zwei Reihen zu je 9 Polen, bietet diese Stiftleiste eine hohe Funktionalität auf minimaler Fläche. Dies ist entscheidend für kompakte Geräte und mehrlagige Designs, bei denen jeder Millimeter zählt.
- 90°-Montagewinkel: Die rechtwinklige Ausrichtung der Kontakte ermöglicht eine effiziente Führung von Signalen in der Z-Achse auf der Leiterplatte. Dies ist oft die bevorzugte Konfiguration für Verbindungen am Platinenrand oder zur Erzeugung von Seiteneingängen für Kabelbäume.
- SMT-Technologie: Die für die Oberflächenmontage konzipierten Lötpads sind präzise geformt und ermöglichen eine zuverlässige Lötverbindung mittels Reflow-Lötverfahren. Dies erleichtert die automatisierte Fertigung und erhöht die mechanische Stabilität der Verbindung.
- Materialien und Beschichtung: Die Stiftleiste ist aus einem hochwertigen thermoplastischen Material gefertigt, das hohe Temperaturen und anspruchsvolle Umgebungsbedingungen standhält. Die Kontaktflächen sind mit einer hochwertigen Goldbeschichtung versehen, die eine exzellente Leitfähigkeit, Oxidationsbeständigkeit und Langlebigkeit garantiert.
- Elektrische Leistung: Die präzise gefertigten Kontakte und die zuverlässige Verbindungstechnologie sorgen für minimale Übergangswiderstände und eine hohe Signalintegrität, was für Hochfrequenzanwendungen und empfindliche Signalpfade unerlässlich ist.
- Mechanische Belastbarkeit: Die stabile Bauweise und die sichere Lötverbindung auf der Leiterplatte bieten eine hohe mechanische Belastbarkeit gegenüber Vibrationen und Stoßbelastungen.
Anwendungsgebiete und Integration
Die MH 2X9 SMT90 – Micro-Hi Stiftleiste 2×9 polig 90° SMT ist eine vielseitige Komponente, die in einer breiten Palette von Elektronikanwendungen eingesetzt werden kann. Ihre spezifischen Eigenschaften machen sie zur idealen Wahl für:
- Industrielle Steuerungs- und Automatisierungstechnik: Zur Verbindung von Sensoren, Aktoren und Steuereinheiten auf kompakten Leiterplatten, wo Zuverlässigkeit unter rauen Bedingungen gefordert ist.
- Consumer Electronics: In Geräten wie Unterhaltungselektronik, Haushaltsgeräten und Wearables, wo Platzbeschränkungen und kosteneffiziente Fertigung eine Rolle spielen.
- Telekommunikationsinfrastruktur: Für Verbindungen innerhalb von Netzwerkgeräten und Kommunikationsmodulen, bei denen hohe Signalintegrität und dichte Bestückung gefordert sind.
- Medizintechnik: In Diagnosegeräten, Patientenüberwachungssystemen und anderen medizinischen Instrumenten, wo Präzision und Zuverlässigkeit oberste Priorität haben.
- Prototyping und Entwicklung: Als Standardkomponente für schnelle und zuverlässige Verbindungen während des Entwicklungszyklus von neuen Produkten.
Hochwertige Materialien für dauerhafte Leistung
Die Auswahl der Materialien für die MH 2X9 SMT90 – Micro-Hi Stiftleiste 2×9 polig 90° SMT ist entscheidend für ihre Langlebigkeit und Zuverlässigkeit. Das Gehäusematerial ist ein Hochleistungsthermoplast, der eine exzellente Dimensionsstabilität über einen weiten Temperaturbereich aufweist und gleichzeitig eine gute Beständigkeit gegenüber chemischen Einflüssen bietet. Die Kontaktflächen sind mit einer mehrschichtigen Beschichtung versehen, die in der Regel eine Nickelschicht als Diffusionsbarriere und eine abschließende Goldschicht für optimale elektrische Eigenschaften und Korrosionsschutz umfasst. Diese Kombination stellt sicher, dass die Stiftleiste auch nach vielen Steckzyklen und unter schwierigen Umweltbedingungen ihre volle Funktionalität beibehält.
Qualität und Verlässlichkeit in jeder Anwendung
Bei der Entwicklung der MH 2X9 SMT90 – Micro-Hi Stiftleiste 2×9 polig 90° SMT lag der Fokus auf der Maximierung der Verlässlichkeit und der Minimierung von Fertigungsfehlern. Die präzise Fertigung der Stifte und Buchsen sorgt für einen festen und sicheren Kontakt. Die 90°-Geometrie ist exakt eingehalten, was eine planmäßige Integration in mehrlagige Platinenlayouts ermöglicht. Die Oberflächenmontagefähigkeit (SMT) ist durch optimierte Lötanschlussflächen für den Einsatz in automatisierten Bestückungsprozessen ausgelegt. Dies reduziert das Risiko von Lötfehlern und erhöht die Effizienz der Produktion.
Produktdetails im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Micro-Hi Stiftleiste |
| Modell | MH 2X9 SMT90 |
| Polung | 2×9 polig |
| Montageart | 90° Winkel, SMT (Surface Mount Technology) |
| Kontaktmaterial | Messinglegierung mit hochwertiger Goldbeschichtung |
| Gehäusematerial | Hochtemperatur-Thermoplast (z.B. PBT oder LCP, je nach genauer Spezifikation des Herstellers) |
| Strombelastbarkeit pro Kontakt | Typischerweise 1A bis 3A (abhängig von der genauen Ausführung und Umgebungsbedingungen) |
| Spannungsfestigkeit | Konstruktiv bedingt für typische Elektronikspannungen ausgelegt (z.B. > 250V AC/DC) |
| Betriebstemperaturbereich | Typischerweise -40°C bis +105°C (abhängig vom Gehäusematerial) |
| Bemessungsstrom | Angabe variiert je nach Hersteller und spezifischem Design, aber üblicherweise im Bereich von wenigen Ampere. |
Häufig gestellte Fragen zu MH 2X9 SMT90 – Micro-Hi Stiftleiste 2×9 polig 90° SMT
Was ist der Hauptvorteil der MH 2X9 SMT90 gegenüber einer bedrahteten Stiftleiste?
Der Hauptvorteil der MH 2X9 SMT90 liegt in ihrer Oberflächenmontagefähigkeit (SMT) und der 90°-Ausrichtung. Dies ermöglicht eine deutlich geringere Bauhöhe und eine platzsparendere Integration auf der Leiterplatte, was besonders in kompakten Geräten entscheidend ist. Zudem vereinfacht SMT die automatisierte Fertigung und erhöht die mechanische Stabilität der Verbindung im Vergleich zu durchgesteckten Bauteilen.
Für welche Arten von Leiterplattenlayouts ist die 90°-Ausrichtung besonders geeignet?
Die 90°-Ausrichtung ist ideal für Leiterplattenlayouts, bei denen Signale oder Stromversorgungen vom Hauptplatenbereich zu einer Gehäusekante oder einer separaten Sub-Leiterplatte geführt werden müssen. Sie erlaubt eine effiziente Raumnutzung und ermöglicht oft eine saubere Kabelführung.
Welche Arten von Lötverfahren sind für die MH 2X9 SMT90 empfohlen?
Für die MH 2X9 SMT90 sind Lötverfahren wie Reflow-Löten am besten geeignet. Dies ermöglicht eine gleichmäßige und zuverlässige Lötverbindung über alle Kontakte hinweg und ist der Standard für die automatische SMT-Bestückung.
Wie beeinflusst die Goldbeschichtung die Leistung der Stiftleiste?
Die Goldbeschichtung der Kontakte sorgt für eine ausgezeichnete elektrische Leitfähigkeit und minimiert Übergangswiderstände. Zudem schützt sie die Kontakte effektiv vor Oxidation und Korrosion, was zu einer längeren Lebensdauer und einer höheren Zuverlässigkeit der Verbindung führt, auch unter feuchten oder korrosiven Umgebungsbedingungen.
Kann die MH 2X9 SMT90 in Hochfrequenzanwendungen eingesetzt werden?
Ja, aufgrund der hohen Signalintegrität, die durch die präzise Fertigung und die hochwertige Kontaktbeschichtung gewährleistet wird, eignet sich die MH 2X9 SMT90 gut für viele Hochfrequenzanwendungen. Es ist jedoch immer ratsam, die spezifischen elektrischen Spezifikationen des Herstellers im Hinblick auf Impedanzanpassung und Signalverluste zu prüfen.
Gibt es besondere Handhabungshinweise für SMT-Komponenten wie diese Stiftleiste?
Ja, SMT-Komponenten sollten mit entsprechender Sorgfalt gehandhabt werden, um Beschädigungen der feinen Lötpads oder des Gehäuses zu vermeiden. Antistatische Maßnahmen sind wichtig, um elektrostatische Entladungen zu verhindern. Die genauen Handhabungs- und Bestückungshinweise des Herstellers sollten stets befolgt werden.
Wie wirkt sich die Bestückung von 2 Reihen mit 9 Polen auf das Design aus?
Die Bestückung in zwei Reihen mit je 9 Polen ermöglicht eine hohe Kontaktdichte auf kleinster Fläche. Dies ist besonders vorteilhaft in Designs, wo eine große Anzahl von Signalen oder Versorgungsleitungen auf engstem Raum verbunden werden muss. Die klare Trennung in zwei Reihen erleichtert zudem das Routing von Leiterbahnen auf der Platine.
