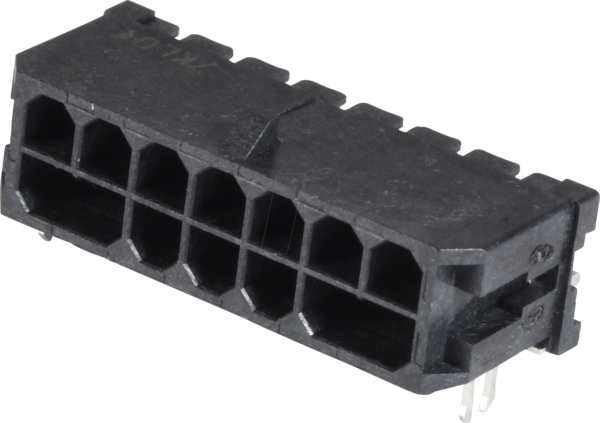

MH 2X7 SMT90 – Micro-Hi Stiftleiste 2×7 polig 90° SMT: Präzision für Ihre Elektronikprojekte
Sie suchen nach einer robusten und präzisen Verbindungslösung für Ihre SMD-bestückten Leiterplatten, die eine zuverlässige Signalübertragung gewährleistet und gleichzeitig den Platzbedarf minimiert? Die MH 2X7 SMT90 Micro-Hi Stiftleiste 2×7 polig 90° SMT wurde speziell für anspruchsvolle Elektronikentwicklungen entwickelt, bei denen Platzersparnis, Montagefreundlichkeit und langfristige Stabilität im Vordergrund stehen. Diese hochentwickelte Stiftleiste ist die ideale Wahl für Ingenieure und Entwickler im Bereich Consumer Electronics, Telekommunikation, Automobiltechnik und Industrieelektronik, die Wert auf höchste Qualität und technische Perfektion legen.
Überlegene Konnektivität durch intelligente Konstruktion
Im Vergleich zu herkömmlichen Lötleisten oder anderen Verbindungstechnologien bietet die MH 2X7 SMT90 entscheidende Vorteile. Ihre 90°-Bauform ermöglicht eine optimierte Platzausnutzung auf der Leiterplatte und erleichtert die Kabelverlegung in komplexen Gehäusen. Die SMT-Bauweise (Surface Mount Technology) ermöglicht eine vollautomatische Bestückung, was die Produktionskosten signifikant senkt und die Durchlaufzeiten verkürzt. Die präzise gefertigten Kontakte und die hochwertige Isolierung gewährleisten eine stabile und verlustarme Signalübertragung, selbst unter anspruchsvollen Umgebungsbedingungen. Die Verlässlichkeit dieser Stiftleiste eliminiert die Notwendigkeit für nachträgliche Nacharbeiten und erhöht die Zuverlässigkeit des Endprodukts.
Technische Exzellenz und herausragende Merkmale
Die MH 2X7 SMT90 zeichnet sich durch eine Reihe von Merkmalen aus, die sie zu einer erstklassigen Wahl für professionelle Anwendungen machen:
- Hochwertige Kontaktmaterialien: Die Stifte sind typischerweise aus einer Kupferlegierung gefertigt und für optimale Leitfähigkeit und Korrosionsbeständigkeit mit Gold oder einer vergleichbaren hochwertigen Beschichtung versehen. Dies gewährleistet eine dauerhaft geringe Übergangswiderstand und eine hohe Beständigkeit gegenüber Umwelteinflüssen.
- Präzisionsgefertigte Gehäuse: Das Gehäuse besteht aus einem robusten, hochtemperaturfesten Kunststoffmaterial (oft PBT oder LCP), das den hohen Temperaturen des Lötprozesses standhält und eine sichere Verankerung auf der Leiterplatte gewährleistet.
- Optimierte Polzahl und Anordnung: Die 2×7-polige Konfiguration bietet eine flexible Anschlussmöglichkeit für eine Vielzahl von Signal- und Steuerleitungen. Die 90°-Ausrichtung ist ideal für horizontale oder vertikale Kabelanschlüsse auf der Platine.
- Zuverlässige SMT-Montage: Die speziell entwickelten Lötpads sind auf eine sichere und zuverlässige Oberflächenmontage ausgelegt, was eine automatisierte Fertigung erleichtert und die mechanische Stabilität erhöht.
- Kompakte Bauform: Die Micro-Hi-Bauweise reduziert den Platzbedarf auf der Leiterplatte erheblich, was besonders in der Miniaturisierung von elektronischen Geräten von Vorteil ist.
- Hohe Zuverlässigkeit und Langlebigkeit: Konzipiert für den professionellen Einsatz, bietet diese Stiftleiste eine ausgezeichnete mechanische und elektrische Lebensdauer.
Produkteigenschaften im Detail
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produkttyp | Micro-Hi Stiftleiste |
| Modellbezeichnung | MH 2X7 SMT90 |
| Polanzahl | 2×7 polig (insgesamt 14 Pole) |
| Steckrichtung | 90° (rechtwinklig zur Leiterplatte) |
| Montageart | SMT (Surface Mount Technology) |
| Gehäusematerial | Hochtemperaturfester Thermoplast (z.B. PBT, LCP) |
| Kontaktmaterial | Kupferlegierung mit hochwertiger Beschichtung (z.B. Gold) |
| Rastermaß | Standard-Rastermaß für Micro-Hi Stiftleisten (typischerweise 1.27mm oder 2.54mm, bitte spezifische Produktdaten prüfen) |
| Betriebstemperatur | Typisch -40°C bis +105°C, je nach Gehäusematerial und Anwendung |
| Isolationswiderstand | Sehr hoch, spezifikationsabhängig, aber typischerweise > 1000 MΩ |
| Durchgangswiderstand | Extrem gering, spezifikationsabhängig, aber typischerweise < 20 mΩ |
| Anwendungsbereiche | Leiterplattenverbindung, Signalübertragung, Datenbusse, Stromversorgung in kompakten elektronischen Geräten. |
Anwendungsgebiete und Vorteile in der Praxis
Die MH 2X7 SMT90 Micro-Hi Stiftleiste ist aufgrund ihrer Eigenschaften prädestiniert für eine breite Palette von Anwendungen:
- Consumer Electronics: In Smartphones, Tablets, Wearables, Spielekonsolen und Unterhaltungselektronik, wo der Platzbedarf kritisch ist und eine zuverlässige Verbindung für interne Komponenten unerlässlich ist.
- Automobilindustrie: Für Steuergeräte, Infotainmentsysteme und Sensoren, wo Robustheit, Vibrationsfestigkeit und eine zuverlässige Signalübertragung unter wechselnden Umgebungsbedingungen gefordert sind.
- Industrielle Automatisierung: In Steuerungsmodulen, Sensorik und I/O-Erweiterungen von SPS-Systemen, wo eine präzise und dauerhafte Verbindung für die Prozesskontrolle entscheidend ist.
- Telekommunikation: In Netzwerkhardware, Routern, Switches und Basisstationen für die zuverlässige Übertragung von Daten- und Steuersignalen.
- Medizintechnik: In Diagnosegeräten, Patientenmonitoren und implantierbaren Systemen, wo höchste Zuverlässigkeit und Biokompatibilität (je nach Materialspezifikation) von größter Bedeutung sind.
Die 90°-Bauform ermöglicht eine ästhetisch ansprechende und platzsparende Integration in Gehäusekonstruktionen. Die automatische Bestückung reduziert die Fehlerquote und beschleunigt die Massenproduktion erheblich. Die Verwendung hochwertiger Materialien garantiert eine lange Lebensdauer und vermeidet Ausfallraten, die sich negativ auf die Kundenbindung auswirken könnten. Die hohe Kontaktdichte und die präzise Fertigung sorgen für eine stabile elektrische Verbindung, die auch bei Vibrationen und Temperaturschwankungen Bestand hat.
FAQ – Häufig gestellte Fragen zu MH 2X7 SMT90 – Micro-Hi Stiftleiste 2×7 polig 90° SMT
Ist die MH 2X7 SMT90 für Reflow-Lötprozesse geeignet?
Ja, die MH 2X7 SMT90 ist speziell für SMT-Anwendungen konzipiert und somit für standardisierte Reflow-Lötprozesse ausgelegt. Das verwendete Gehäusematerial ist hochtemperaturfest und widersteht den typischen Temperaturen eines Reflow-Ofens, um eine zuverlässige Verbindung auf der Leiterplatte zu gewährleisten.
Welche Vorteile bietet die 90°-Bauform gegenüber einer 180°-Stiftleiste?
Die 90°-Bauform ermöglicht eine effizientere Raumnutzung auf der Leiterplatte und erleichtert die Führung von Kabeln senkrecht zur Platinenoberfläche. Dies ist besonders vorteilhaft in flachen oder komplex geformten Gehäusen, wo der Platz begrenzt ist. Sie ermöglicht zudem eine einfachere Montage und Demontage von Kabeln.
Wie wird die Langzeitstabilität und Korrosionsbeständigkeit der Kontakte sichergestellt?
Die Kontakte der MH 2X7 SMT90 sind in der Regel aus einer hochleitfähigen Kupferlegierung gefertigt und mit einer hochwertigen Beschichtung versehen, oft Gold. Diese Beschichtung schützt die Kontakte vor Oxidation und Korrosion, selbst in feuchter oder aggressiver Umgebung, und garantiert eine geringe Übergangswiderstand über die gesamte Lebensdauer des Produkts.
Kann die MH 2X7 SMT90 auch in anspruchsvollen Umgebungsbedingungen wie hohen Temperaturen oder Vibrationen eingesetzt werden?
Ja, die MH 2X7 SMT90 ist für den Einsatz in professionellen und industriellen Umgebungen konzipiert. Das robuste Gehäusematerial und die sichere Lötverbindung bieten eine hohe mechanische Stabilität und Widerstandsfähigkeit gegen Vibrationen. Die spezifischen Temperaturbereiche entnehmen Sie bitte dem technischen Datenblatt des Herstellers.
Welche Schritte sind notwendig, um die MH 2X7 SMT90 korrekt auf der Leiterplatte zu montieren?
Die Montage erfolgt mittels automatisierter Bestückungsmaschinen, die die Stiftleiste auf die Lötpads der Leiterplatte aufsetzen. Anschließend durchläuft die Leiterplatte einen Reflow-Lötprozess, bei dem die Lötstellen aufgeschmolzen und die Stiftleiste fest mit der Platine verbunden wird. Eine sorgfältige Planung des Lötprofils ist entscheidend für optimale Ergebnisse.
Ist die MH 2X7 SMT90 mit allen gängigen Lötpasten kompatibel?
Grundsätzlich ist die MH 2X7 SMT90 mit den meisten gängigen bleifreien und bleihaltigen Lötpasten kompatibel, die für SMT-Anwendungen verwendet werden. Es ist jedoch immer ratsam, die Empfehlungen des Lötpastenherstellers sowie das spezifische Datenblatt der Stiftleiste zu konsultieren, um das optimale Lötprofil zu ermitteln.
Welche Vorteile bietet die Micro-Hi Bauform im Vergleich zu Standard-Stiftleisten?
Die Micro-Hi Bauform zeichnet sich durch eine deutlich geringere Bauhöhe und einen kleineren Footprint auf der Leiterplatte aus. Dies ermöglicht die Entwicklung kompakterer und leichterer Geräte und bietet mehr Flexibilität im Design, insbesondere in Anwendungen mit stark begrenztem Bauraum.
