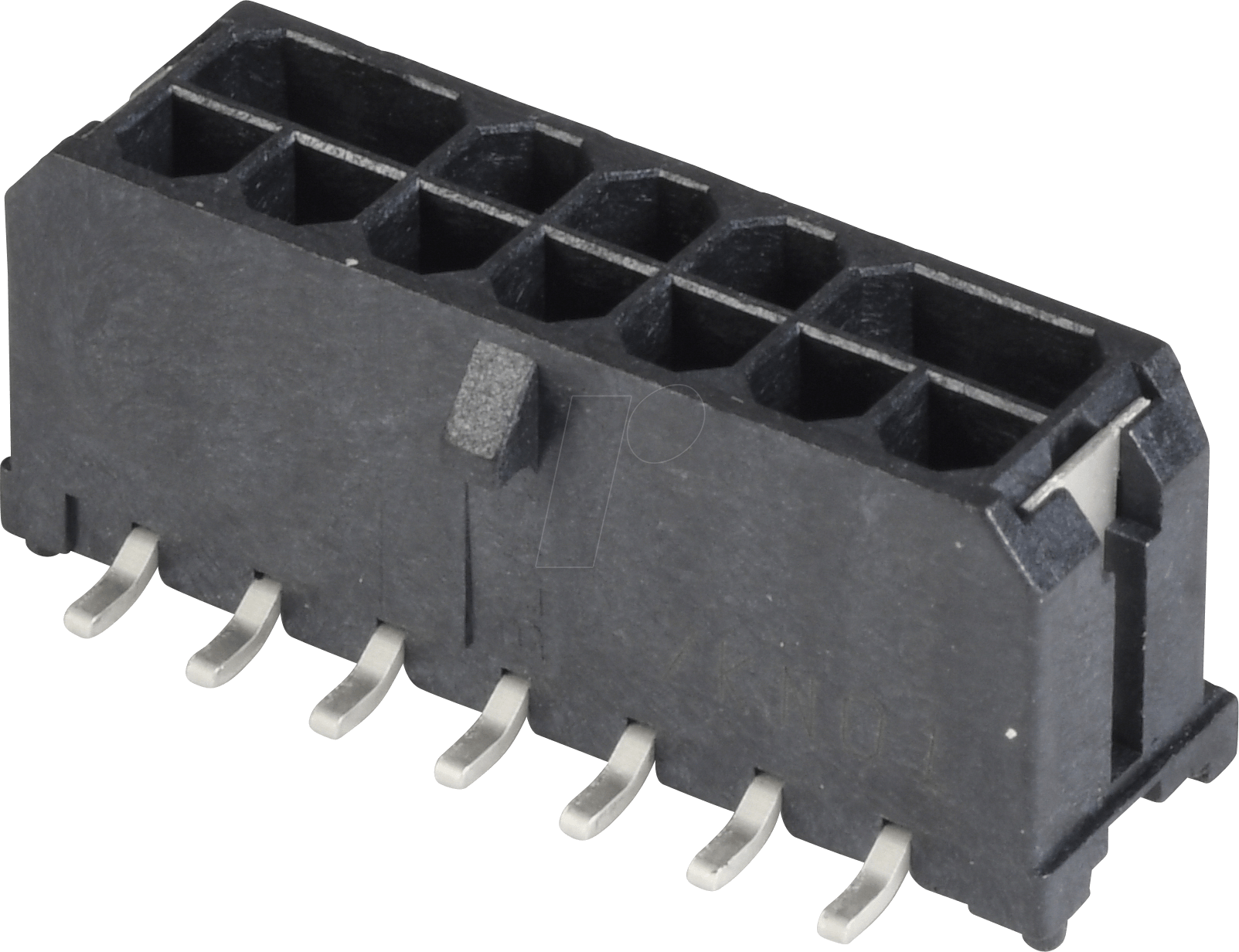

MH 2X7 SMT – Micro-Hi Stiftleiste 2×7 polig gerade SMT: Präzise Verbindungen für anspruchsvolle Elektronikprojekte
Sie suchen nach einer zuverlässigen und platzsparenden Lösung zur Verbindung von Leiterplatten in Ihrer neuesten Elektronikentwicklung? Die MH 2X7 SMT – Micro-Hi Stiftleiste 2×7 polig gerade SMT wurde speziell für anspruchsvolle Applikationen entwickelt, bei denen höchste Präzision, minimale Bauraumabmessungen und eine sichere Oberflächenmontage (SMT) unerlässlich sind. Ideal für Entwickler, Ingenieure und professionelle Anwender in den Bereichen Automatisierungstechnik, Medizintechnik, Telekommunikation und Embedded Systems.
Herausragende Eigenschaften und Vorteile der MH 2X7 SMT Stiftleiste
Die MH 2X7 SMT Stiftleiste setzt Maßstäbe in puncto Performance und Zuverlässigkeit. Im Vergleich zu herkömmlichen Through-Hole-Lösungen bietet diese SMT-Variante entscheidende Vorteile, die sie zur überlegenen Wahl für moderne Elektronikdesigns machen.
- Optimierte Bauraumausnutzung: Durch das kompakte SMT-Design wird wertvoller Platz auf der Leiterplatte gespart, was die Miniaturisierung von Geräten ermöglicht.
- Hohe Kontaktsicherheit: Die präzisionsgefertigten Kontakte gewährleisten eine stabile und niederimpedante elektrische Verbindung, auch unter vibrationsbelasteten Bedingungen.
- Effiziente Montageprozesse: Die Ausrichtung für die Oberflächenmontage erleichtert die Automatisierung in der Fertigung, was zu schnelleren Produktionszyklen und Kosteneinsparungen führt.
- Vielseitige Anwendungsmöglichkeiten: Ob als Steckverbinder für Sensoren, Displays, Modulverbindungen oder in der Datenkommunikation – die MH 2X7 SMT Stiftleiste fügt sich nahtlos in unterschiedlichste Schaltungsdesigns ein.
- Hervorragende thermische Beständigkeit: Speziell ausgewählte Materialien und das SMT-Design unterstützen die Lotprozesse bei erhöhten Temperaturen, ohne die Integrität der Verbindung zu beeinträchtigen.
Präzision in jedem Detail: Das Design der MH 2X7 SMT
Das Design der MH 2X7 SMT – Micro-Hi Stiftleiste 2×7 polig gerade SMT ist auf Funktionalität und Langlebigkeit ausgelegt. Die Anordnung von 2 Reihen mit jeweils 7 Pins ermöglicht eine dichte Bestückung und flexible Anschlusskonfigurationen auf der Leiterplatte. Die gerade Ausrichtung der Pins unterstützt dabei optimale Lötstellen für eine zuverlässige SMT-Anbindung.
Hochwertige Materialien für maximale Performance
Die Auswahl der Materialien ist entscheidend für die Leistungsfähigkeit und Lebensdauer elektronischer Komponenten. Die MH 2X7 SMT Stiftleiste verwendet erstklassige Werkstoffe, die auf Robustheit, elektrische Leitfähigkeit und Beständigkeit gegenüber Umwelteinflüssen optimiert sind.
- Kontaktmaterialien: Die Pins sind in der Regel aus einer robusten Kupferlegierung gefertigt und mit einer hochwertigen Kontaktbeschichtung (z.B. Zinn, Gold) versehen, um eine niedrige Übergangswiderstand und Korrosionsbeständigkeit über die gesamte Lebensdauer zu gewährleisten.
- Gehäusematerial: Das Gehäuse besteht aus einem thermisch stabilen und elektrisch isolierenden Hochleistungskunststoff (z.B. PBT, LCP), der den Anforderungen moderner Lötprozesse standhält und gleichzeitig mechanische Stabilität bietet.
- Lötbarkeit: Die Oberflächen der Pins sind sorgfältig vorbereitet, um eine exzellente Lötbarkeit in gängigen Reflow-Lötverfahren zu ermöglichen und starke, haltbare Verbindungen zu sichern.
Anwendungsgebiete: Wo Präzision zählt
Die MH 2X7 SMT Stiftleiste findet aufgrund ihrer spezifischen Eigenschaften breite Anwendung in verschiedenen High-Tech-Bereichen. Die Fähigkeit, komplexe Signalverbindungen auf kleinstem Raum zu realisieren, macht sie zur idealen Wahl für:
- Automatisierungstechnik: Steuerungssysteme, Sensorik und Aktorik in industriellen Umgebungen, wo Robustheit und zuverlässige Datenübertragung gefordert sind.
- Medizintechnik: Diagnosegeräte, Patientenmonitore und Laboranalysatoren, bei denen höchste Zuverlässigkeit und Miniaturisierung entscheidend sind.
- Telekommunikation: Netzwerktechnik, Router, Switches und Basisstationen, die dichte Anschlussfelder für hohe Datenraten benötigen.
- Embedded Systems: Entwicklung von Kleinstcomputern, IoT-Geräten und intelligenten Steuerungen, die auf kompakte und effiziente Schnittstellen angewiesen sind.
- Verbraucherelektronik: Hochwertige Audio- und Videogeräte, Spielekonsolen und Wearables, bei denen ein platzsparendes Design im Vordergrund steht.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Stiftleiste (Header) |
| Modellbezeichnung | MH 2X7 SMT |
| Polzahl | 14 (2 Reihen à 7 Pins) |
| Montageart | SMT (Surface Mount Technology) |
| Bauform | Gerade |
| Rastermaß | Typisches Micro-Hi Rastermaß für kompakte Designs |
| Kontaktmaterial | Kupferlegierung mit hochwertiger Kontaktbeschichtung (z.B. Zinn/Nickel oder Gold) für optimale Leitfähigkeit und Korrosionsschutz. |
| Gehäusematerial | Thermisch stabiler Hochleistungskunststoff (z.B. PBT, LCP) mit hoher Isolationsfestigkeit und mechanischer Belastbarkeit. |
| Betriebstemperaturbereich | Optimiert für Standard-SMT-Lötprozesse, typischerweise von -40°C bis +105°C, abhängig vom spezifischen Material und den Umweltbedingungen. |
| Nennstrom | Abhängig von Pin-Design und Anwendung, typischerweise im Bereich von 0.5A bis 2A pro Pin für diese Baugröße. |
| Nennspannung | Ausgelegt für gängige Signalspannungen und moderate Leistungsanwendungen, oft bis zu 125V AC/DC. |
| Lötverfahren | Geeignet für Reflow-Lötprozesse (z.B. Dampfphase, Heißluft, Infrarot). |
FAQ – Häufig gestellte Fragen zu MH 2X7 SMT – Micro-Hi Stiftleiste 2×7 polig gerade SMT
Was ist der Hauptvorteil der SMT-Technologie gegenüber Through-Hole bei dieser Stiftleiste?
Der Hauptvorteil der SMT-Technologie ist die deutliche Reduzierung des Platzbedarfs auf der Leiterplatte. Dies ermöglicht die Entwicklung kompakterer und leichterer Geräte. Zudem ist die Montage per SMT robotergestützt und hochautomatisiert, was die Produktionskosten senkt und die Durchlaufzeiten verkürzt.
Für welche Arten von Lötprozessen ist die MH 2X7 SMT Stiftleiste geeignet?
Diese Stiftleiste ist speziell für gängige SMT-Lötverfahren wie Reflow-Löten konzipiert. Dies umfasst typischerweise Dampfphasenlöten, Heißluftlöten und Infrarotlöten, welche die thermischen Anforderungen der verwendeten Kunststoffe und Metallkontakte erfüllen.
Welche Bedeutung hat das „Micro-Hi“ im Produktnamen?
Die Bezeichnung „Micro-Hi“ weist auf ein optimiertes Rastermaß hin, das eine sehr dichte Bestückung von Pins auf kleinster Fläche ermöglicht. Dies ist charakteristisch für moderne, miniaturisierte Steckverbinder, die in anspruchsvollen Elektronikanwendungen eingesetzt werden.
Ist die MH 2X7 SMT Stiftleiste für den Einsatz in rauen Umgebungen wie hohen Temperaturen oder Feuchtigkeit geeignet?
Die verwendeten Hochleistungskunststoffe und die hochwertigen Kontaktmaterialien bieten eine gute Beständigkeit gegenüber vielen Umgebungsbedingungen. Der spezifische Betriebstemperaturbereich und die Schutzklasse (IP-Rating) hängen jedoch vom genauen Material und der Ausführung des Produkts ab. Für extreme Umgebungen sollten spezifische Produktdatenblätter konsultiert werden.
Wie wird die elektrische Verbindung durch die SMT-Montage gewährleistet?
Bei der SMT-Montage werden die Pins der Stiftleiste direkt auf Lötflächen (Pads) auf der Leiterplatte platziert. Durch den anschließenden Lötprozess bildet sich eine feste, elektrisch leitende Verbindung zwischen Pin und Pad. Die präzise Fertigung der Pins und die Qualität der Kontaktbeschichtung sorgen für einen geringen Übergangswiderstand und eine stabile Verbindung.
Können die Kontakte der MH 2X7 SMT Stiftleiste korrodieren?
Die Stiftleiste ist in der Regel mit einer hochwertigen Kontaktbeschichtung versehen, wie beispielsweise Zinn/Nickel oder Gold. Diese Beschichtungen schützen die darunterliegende Kupferlegierung vor Oxidation und Korrosion und gewährleisten eine langfristig zuverlässige elektrische Verbindung. Die Wahl der Beschichtung hängt von den spezifischen Anforderungen der Anwendung ab (z.B. Häufigkeit des Steckens, Umgebungsbedingungen).
