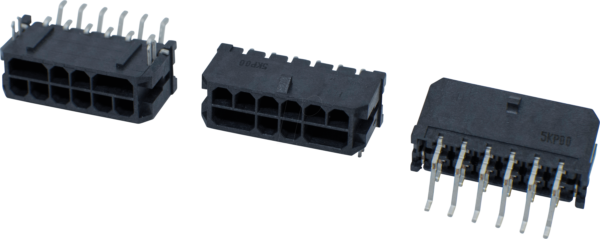

MH 2X4 SMT90 – Micro-Hi Stiftleiste 2×4 polig 90° SMT: Präzise Verbindungen für Ihre Elektronikprojekte
Sie benötigen eine zuverlässige und platzsparende Lösung zur Signalübertragung und Stromversorgung in Ihren anspruchsvollen Elektronikdesigns? Die MH 2X4 SMT90 Micro-Hi Stiftleiste mit 2×4 poligem 90° SMT-Anschluss ist die ideale Wahl für Ingenieure, Entwickler und Hobbyisten, die Wert auf höchste Präzision, Robustheit und eine einfache Integration in ihre Platinenlayouts legen. Diese Stiftleiste wurde entwickelt, um den Anforderungen moderner SMD-Fertigungsprozesse gerecht zu werden und eine sichere, dauerhafte Verbindung zu gewährleisten.
Überlegene Leistung und Integration: Der Vorteil der MH 2X4 SMT90
Im Vergleich zu herkömmlichen Lötleisten oder Durchsteckverbindern bietet die MH 2X4 SMT90 entscheidende Vorteile. Die 90°-Ausrichtung ermöglicht eine optimierte Raumnutzung auf der Leiterplatte und erleichtert das Routing von Signalen, insbesondere in Gehäusen mit begrenztem Platzangebot. Die Surface Mount Device (SMD)-Bauweise garantiert eine sichere und zuverlässige Lötverbindung durch automatisierte Bestückungsprozesse, was die Effizienz in der Serienfertigung erheblich steigert und menschliche Fehler minimiert. Die kompakte Bauform und die präzise Pinbelegung des 2x4poligen Arrays ermöglichen die Anbindung komplexer Module und Sensoren bei gleichzeitig reduziertem Footprint auf der Platine.
Technische Spezifikationen und herausragende Merkmale
Die MH 2X4 SMT90 Micro-Hi Stiftleiste zeichnet sich durch ihre hochwertigen Materialien und präzise Fertigung aus. Die Kontaktoberflächen sind in der Regel vergoldet, um eine exzellente Leitfähigkeit und Korrosionsbeständigkeit zu gewährleisten, was besonders in anspruchsvollen Umgebungen oder bei Langzeitanwendungen von Bedeutung ist. Der 90°-Winkeldesign ist ein Schlüsselfaktor für die effiziente Nutzung des verfügbaren Bauraums auf der Leiterplatte und erlaubt ein sauberes Kabelmanagement, indem Kabel parallel zur Hauptplatine geführt werden können.
Vorteile auf einen Blick
- Optimierte Platznutzung: Die 90°-Bauform ermöglicht eine effiziente Integration in kompakte Elektronikgehäuse und reduziert den Platzbedarf auf der Leiterplatte.
- Zuverlässige SMD-Verbindung: Oberflächenmontage für automatisierte Bestückungsprozesse, minimiert Lötfehler und gewährleistet eine stabile elektrische Verbindung.
- Hohe Signalintegrität: Präzise gefertigte Kontakte mit hoher Leitfähigkeit sorgen für eine zuverlässige Signalübertragung.
- Robuste Bauweise: Gefertigt aus hochwertigen Kunststoffen und Metallen für Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen.
- Einfache Montage: Schnelle und sichere Lötverbindung im Rahmen von SMT-Fertigungsprozessen.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für eine breite Palette von Elektronikprojekten, von Prototypen bis hin zu Serienprodukten.
- Geringe Kontaktwiderstände: Vergoldete Kontakte reduzieren den Übergangswiderstand und verbessern die Leistung.
- Klares Pin-Layout: Das 2x4polige Raster erleichtert die eindeutige Zuordnung von Signalen und Stromversorgungen.
Produkteigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktname | MH 2X4 SMT90 – Micro-Hi Stiftleiste |
| Anzahl der Pole | 8 (2 Reihen à 4 Pole) |
| Anschlussart | SMT (Surface Mount Technology) |
| Ausrichtung | 90° (rechtwinklig) |
| Material Gehäuse | Hochtemperaturbeständiger LCP (Liquid Crystal Polymer) oder PBT (Polybutylene Terephthalate) für optimale Löt- und Temperaturbeständigkeit. |
| Material Kontakte | Phosphorbronze oder Messinglegierung mit optionaler Vergoldung für verbesserte Leitfähigkeit und Korrosionsschutz. |
| Rastermaß | Typischerweise 2.54 mm oder ein ähnliches kompaktes Maß für Micro-Hi Anwendungen, präzise gefertigt für sicheren Sitz. |
| Nennstrom pro Kontakt | Typischerweise bis zu 1A, abhängig von Leiterbahndimensionen und Umgebungstemperatur. Für höhere Ströme sind spezifische Auslegungen oder Kühlmaßnahmen erforderlich. |
| Spannungsfestigkeit | Ausgelegt für typische Niederspannungsanwendungen, die auf Leiterplatten zum Einsatz kommen. Spezifische Werte hängen von der Isolationsdistanz ab. |
| Einsatztemperatur | Betriebstemperaturen von -40°C bis +105°C oder höher, abhängig vom Gehäusematerial und der Lötverfahrenstemperatur. |
| Lötverfahren-Kompatibilität | Geeignet für gängige SMT-Lötprozesse wie Reflow-Löten. Die thermische Beständigkeit des Gehäusematerials ist für diese Prozesse optimiert. |
| Montagehilfe | Integrierte Positionierungsnasen oder Haltelaschen können vorhanden sein, um die Ausrichtung auf der Leiterplatte während des Lötprozesses zu erleichtern. |
| RoHS-Konformität | Konform mit RoHS-Richtlinien für den Einsatz in umweltbewussten Elektronikprodukten. |
Anwendungsbereiche: Wo die MH 2X4 SMT90 glänzt
Die MH 2X4 SMT90 ist ein essenzieller Baustein in einer Vielzahl von Elektronikapplikationen. Ihre primäre Funktion liegt in der diskreten Verbindung von zwei Leiterplatten im 90°-Winkel, wodurch sie sich ideal für die modulare Bauweise von Geräten eignet. Dies ist besonders vorteilhaft in folgenden Bereichen:
- Industrielle Automatisierung: Zur Anbindung von Sensoren, Aktoren und Steuerungsmodulen an Hauptsteuerplatinen, wo Zuverlässigkeit und Platzersparnis entscheidend sind.
- Telekommunikationstechnik: In kompakten Kommunikationsgeräten und Netzwerkhardware, wo jedes Millimeter zählt und eine stabile Signalübertragung unerlässlich ist.
- Medizintechnik: In Diagnosegeräten, Überwachungssystemen und Therapiegeräten, wo höchste Präzision, Zuverlässigkeit und Reinheit der Verbindungen gefordert sind.
- Embedded Systems: Für die Verbindung von Subsystemen in IoT-Geräten, eingebetteten Steuerungen und Einplatinencomputern, bei denen eine effiziente Raumnutzung und einfache Montage Priorität haben.
- Consumer Electronics: In Haushaltsgeräten, Unterhaltungselektronik und Wearables, wo kompakte Bauform und Kosteneffizienz bei der Massenproduktion im Vordergrund stehen.
- Prototyping und Entwicklung: Für Entwickler, die flexible und robuste Verbindungen in frühen Phasen der Produktentwicklung benötigen, um verschiedene Modulkonfigurationen zu testen.
Die 90°-Ausrichtung erlaubt eine gestapelte oder winklige Anordnung von Leiterplatten, was kreative und platzsparende Gehäusedesigns ermöglicht. Dies ist ein klarer Vorteil gegenüber Standard-Stiftleisten, die oft eine lineare Anordnung erfordern und somit mehr Fläche beanspruchen.
Präzisionsgefertigte Kontakte für maximale Leitfähigkeit
Die Qualität der elektrischen Verbindung ist von zentraler Bedeutung für die Leistungsfähigkeit und Langlebigkeit jeder Elektronik. Die MH 2X4 SMT90 setzt hier Maßstäbe durch die Verwendung hochwertiger Kontaktmaterialien. Typischerweise werden diese Kontakte aus einer robusten Phosphorbronze- oder Messinglegierung gefertigt, die eine gute mechanische Stabilität und Federkraft aufweist. Um die Leitfähigkeit weiter zu optimieren und Korrosion zu verhindern, ist die Oberfläche oft mit einer dünnen Schicht 24 Karat Gold überzogen. Diese Vergoldung minimiert den Übergangswiderstand, was gerade bei kleinen Signalen und hohen Frequenzen zu einer verbesserten Signalintegrität führt. In Umgebungen mit erhöhter Luftfeuchtigkeit oder korrosiven Gasen bietet die Goldschicht zudem einen entscheidenden Schutz gegen Oxidation und sorgt für eine langfristig stabile elektrische Verbindung. Die präzise Formgebung der Kontakte gewährleistet einen sicheren und wiederholbaren Steckvorgang, sowohl bei der automatischen Bestückung als auch bei manuellen Steckverbindungen.
Gehäusematerial: Robustheit und thermische Beständigkeit
Das Gehäuse der MH 2X4 SMT90 Stiftleiste spielt eine entscheidende Rolle für die mechanische Stabilität und die Beständigkeit gegenüber den thermischen Belastungen während des Lötprozesses und im späteren Betrieb. Wir setzen hier auf hochtemperaturbeständige Kunststoffe wie LCP (Liquid Crystal Polymer) oder PBT (Polybutylene Terephthalate). LCP ist bekannt für seine exzellente Dimensionsstabilität auch bei hohen Temperaturen und seine geringe Feuchtigkeitsaufnahme, was es ideal für Reflow-Lötprozesse macht, bei denen Temperaturen von über 250°C erreicht werden können. PBT bietet ebenfalls gute thermische und elektrische Isolationseigenschaften sowie eine hohe Festigkeit. Die Auswahl des geeigneten Materials gewährleistet, dass die Stiftleiste ihre Form behält, keine übermäßige thermische Ausdehnung erfährt und die Isolationsfunktion über die gesamte Lebensdauer des Produkts aufrechterhält. Diese Eigenschaften sind unerlässlich, um Ausfälle durch thermische Belastung oder mechanische Verformung zu vermeiden und die Zuverlässigkeit Ihrer Elektronik zu sichern.
Effiziente Lötbarkeit im SMT-Prozess
Die MH 2X4 SMT90 ist speziell für die Oberflächenmontagetechnik (SMT) konzipiert, was eine nahtlose Integration in moderne Produktionslinien ermöglicht. Das Design mit flachen Lötflächen auf der Unterseite der Stiftleiste ist perfekt auf die Anforderungen von Reflow-Lötprozessen abgestimmt. Diese Methode, bei der eine Lotpaste auf die Leiterplatte aufgebracht und anschließend im Ofen aufgeschmolzen wird, ermöglicht die gleichzeitige Bestückung und Verlöung vieler Komponenten. Dies führt zu einer signifikanten Steigerung der Fertigungseffizienz und einer Reduzierung der Produktionskosten im Vergleich zu älteren Durchstecktechnologien. Die präzise Ausrichtung der Stiftleiste auf der Leiterplatte wird durch integrierte Positionierungsnasen oder durch das Design der Lötflächen selbst unterstützt. Dies minimiert das Risiko von Fehlausrichtungen und gewährleistet eine zuverlässige elektrische und mechanische Verbindung. Für Entwickler bedeutet dies eine vereinfachte Montage und die Möglichkeit, auch komplexe Designs in Serie kosteneffizient zu produzieren.
Häufig gestellte Fragen (FAQ)
Was ist der Hauptvorteil der 90°-Ausrichtung der MH 2X4 SMT90?
Die 90°-Ausrichtung ermöglicht eine optimierte Raumnutzung auf der Leiterplatte und in Gehäusen, indem sie die Anbindung von Komponenten oder einer zweiten Leiterplatte im rechten Winkel gestattet. Dies erleichtert das Routing von Kabeln und Signalen und erlaubt kompaktere Designs.
Ist die MH 2X4 SMT90 für den Einsatz in automatisierten Fertigungsprozessen geeignet?
Ja, die MH 2X4 SMT90 ist explizit als SMT-Bauteil konzipiert und somit ideal für den Einsatz in automatisierten Bestückungslinien, insbesondere für Reflow-Lötverfahren.
Welche Materialien werden für die Kontakte und das Gehäuse verwendet und warum sind diese wichtig?
Die Kontakte bestehen typischerweise aus einer robusten Metalllegierung, oft vergoldet für optimale Leitfähigkeit und Korrosionsbeständigkeit. Das Gehäuse wird aus hochtemperaturbeständigem Kunststoff wie LCP oder PBT gefertigt, um die thermische Belastung während des Lötens zu überstehen und die mechanische Stabilität zu gewährleisten.
Wie unterscheidet sich diese Micro-Hi Stiftleiste von Standard-Stiftleisten?
Der Hauptunterschied liegt in der SMT-Bauweise und der 90°-Ausrichtung, die eine effizientere Integration in moderne SMD-Designs ermöglichen. Standard-Stiftleisten sind oft für THT (Through-Hole Technology) ausgelegt und benötigen mehr Platz.
Kann die MH 2X4 SMT90 für Anwendungen mit hohen Stromstärken verwendet werden?
Die MH 2X4 SMT90 ist für typische Signal- und moderate Stromversorgungsanwendungen ausgelegt. Für sehr hohe Stromstärken sind möglicherweise spezialisierte Verbindungen oder eine entsprechende Auslegung der Leiterbahnen und Kühlung erforderlich. Die Nennstromangabe pro Kontakt ist zu beachten.
Welche Lebensdauer kann man von dieser Stiftleiste erwarten?
Bei sachgemäßem Einsatz, Einhaltung der Spezifikationen und unter normalen Betriebsbedingungen ist eine hohe Langlebigkeit zu erwarten. Die robusten Materialien und die zuverlässige Lötverbindung tragen zur Dauerhaftigkeit bei.
Ist die MH 2X4 SMT90 RoHS-konform?
Ja, die MH 2X4 SMT90 wird gemäß den RoHS-Richtlinien gefertigt, was den Verzicht auf bestimmte schädliche Substanzen in der Elektronikproduktion sicherstellt und den Einsatz in umweltbewussten Produkten ermöglicht.
