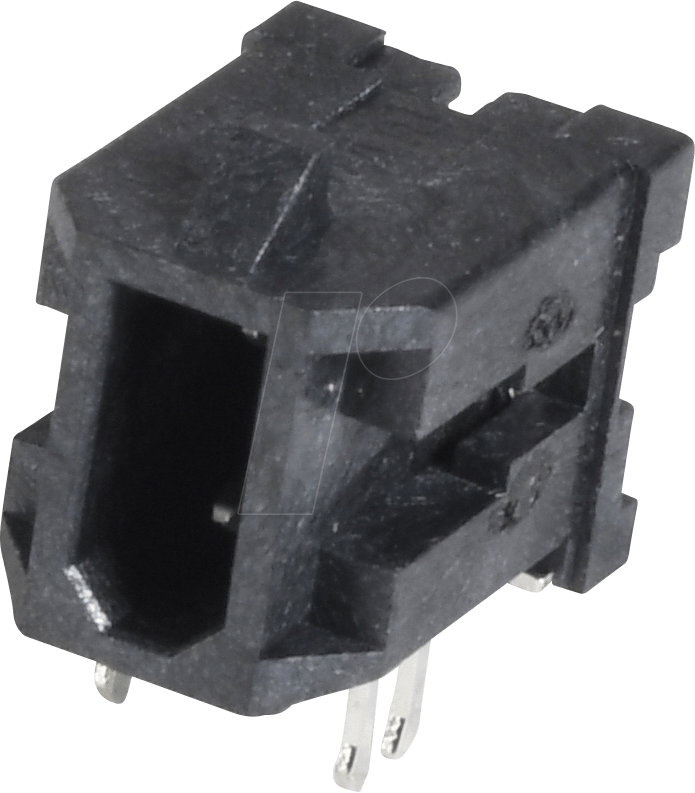

MH 2X1 SMT90 – Micro-Hi Stiftleiste 2×1 polig 90° SMT: Präzise Verbindungen für anspruchsvolle Elektronikprojekte
Suchen Sie nach einer robusten und zuverlässigen Verbindungslösung für Ihre SMD-bestückten Leiterplatten, die eine präzise Signalübertragung gewährleistet? Die MH 2X1 SMT90 – Micro-Hi Stiftleiste 2×1 polig 90° SMT ist die ideale Wahl für Ingenieure, Entwickler und Elektronikbastler, die Wert auf höchste Qualität und optimale Performance legen. Diese Stiftleiste wurde speziell entwickelt, um die Herausforderungen moderner Elektronikdesigns zu meistern, insbesondere dort, wo Platzersparnis und eine stabile, langlebige Verbindung im Vordergrund stehen.
Überlegene Konnektivität: Der Unterschied der MH 2X1 SMT90
Standard-Stiftleisten stoßen oft an ihre Grenzen, wenn es um die Integration in kompakte SMD-Designs geht. Die MH 2X1 SMT90 löst dieses Problem durch ihre spezifische Konstruktion für die Oberflächenmontage (SMT) und ihren 90°-Winkel, der eine effiziente Raumnutzung auf der Leiterplatte ermöglicht. Im Gegensatz zu herkömmlichen durchkontaktierten Lösungen minimiert das SMT-Design die Anzahl der benötigten Durchkontaktierungen, was zu einer einfacheren Bestückung und potenziell reduzierten Kosten führt. Die präzise gefertigten Kontakte und die hohe Kontaktsicherheit bieten eine überlegene Signalintegrität, was für anspruchsvolle Anwendungen wie Messgeräte, Kommunikationsmodule oder industrielle Steuerungen unerlässlich ist.
Präzision auf höchstem Niveau: Technische Merkmale
Die MH 2X1 SMT90 zeichnet sich durch ihre ausgereifte technische Konzeption aus. Die zweireihige Ausführung mit je einem Pol ermöglicht eine klare und organisierte Verdrahtung. Die 90°-Ausrichtung ist perfekt auf die Anforderungen von Leiterplattendesigns abgestimmt, bei denen Komponenten senkrecht zur Hauptplatine montiert werden müssen. Dies optimiert den Platzbedarf und erleichtert die Montage sowie Wartung.
- Optimiertes 90°-Design: Ermöglicht vertikale Montage und maximale Flächeneffizienz auf der Leiterplatte.
- SMT-Kompatibilität: Speziell für die Oberflächenmontage entwickelt, was eine vereinfachte Bestückung und höhere Integrationsdichte ermöglicht.
- Hochwertige Kontakte: Gewährleisten zuverlässige und stabile elektrische Verbindungen mit geringem Übergangswiderstand.
- Robuste Bauweise: Entwickelt für Langlebigkeit und Zuverlässigkeit auch unter anspruchsvollen Umgebungsbedingungen.
- Klare Polung: Die 2×1-Konfiguration bietet eine übersichtliche und eindeutige Zuordnung der Verbindungen.
Exzellente Materialwissenschaft und Verarbeitung
Die Qualität einer Verbindungskomponente wird maßgeblich durch die verwendeten Materialien und die Präzision der Fertigung bestimmt. Die MH 2X1 SMT90 wird aus hochwertigen Werkstoffen gefertigt, die auf Langlebigkeit, thermische Stabilität und elektrische Leitfähigkeit optimiert sind.
| Merkmal | Spezifikation |
|---|---|
| Produktname | MH 2X1 SMT90 – Micro-Hi Stiftleiste 2×1 polig 90° SMT |
| Anzahl der Reihen | 2 |
| Anzahl der Pole pro Reihe | 1 |
| Gesamtpolzahl | 2 |
| Anschlussart | SMT (Surface Mount Technology) |
| Winkel | 90° |
| Gehäusematerial | Hochtemperatur-Kunststoff (spezifisch ausgewählt für Lötprozesse und thermische Belastbarkeit) |
| Kontaktmaterial | Messing oder eine Kupferlegierung mit einer hochwertigen Oberflächenveredelung (z.B. verzinnte oder vergoldete Kontakte für verbesserte Leitfähigkeit und Korrosionsbeständigkeit) |
| Isolationswiderstand | Typischerweise > 1000 MΩ (abhängig von Materialspezifikationen und Umgebungsbedingungen) |
| Durchgangswiderstand | Geringer Übergangswiderstand, spezifiziert im Bereich von Milliohm, um Signalintegrität zu gewährleisten |
| Betriebstemperaturbereich | Geeignet für gängige Löttemperaturen und typische Betriebstemperaturen im Elektronikbereich (z.B. -40°C bis +105°C) |
| UL-Zulassung | Optional, aber für viele Anwendungen ein wichtiger Sicherheits- und Qualitätsstandard |
| Verpackung | Typischerweise als Tape & Reel für automatische Bestückungsmaschinen |
Vorteile für Ihre Entwicklung und Produktion
Die Integration der MH 2X1 SMT90 – Micro-Hi Stiftleiste 2×1 polig 90° SMT in Ihre Projekte bietet eine Reihe von entscheidenden Vorteilen:
- Reduzierte Leiterplattengröße: Das SMT-Design und der 90°-Winkel ermöglichen eine dichtere Bestückung und die Entwicklung kompakterer Geräte.
- Verbesserte Signalintegrität: Präzise gefertigte Kontakte minimieren Reflexionen und Dämpfung, was für hochfrequente oder sensible Signale unerlässlich ist.
- Effiziente Produktionsprozesse: Die SMT-Bauform ist ideal für automatisierte Pick-and-Place-Maschinen, was Durchlaufzeiten verkürzt und Produktionskosten senkt.
- Hohe Zuverlässigkeit: Die robuste Konstruktion und die hochwertigen Materialien gewährleisten eine dauerhafte und stabile Verbindung über die Lebensdauer des Produkts.
- Vielseitige Anwendbarkeit: Geeignet für eine breite Palette von Elektronikanwendungen, von Consumer-Geräten bis hin zu industrieller Automatisierung.
- Optimierte Wärmeableitung: Das SMT-Design kann zur besseren Wärmeableitung beitragen, indem es direkteren Kontakt zur Leiterplatte ermöglicht.
- Reduziertes Risiko von Beschädigungen: Im Vergleich zu durchgesteckten Komponenten sind SMT-Komponenten weniger anfällig für mechanische Belastungen während des Transports oder Betriebs.
Anwendungsbereiche: Wo die MH 2X1 SMT90 glänzt
Die MH 2X1 SMT90 – Micro-Hi Stiftleiste 2×1 polig 90° SMT ist eine vielseitige Lösung, die in zahlreichen Branchen und Anwendungen ihren Einsatz findet:
- Industrielle Steuerungen und Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuerungseinheiten auf Leiterplatten.
- Telekommunikationsgeräte: Für interne Verbindungen in Routern, Switches und Basisstationen.
- Medizintechnik: In Geräten, bei denen Zuverlässigkeit und Kompaktheit höchste Priorität haben.
- Automobil-Elektronik: Für Steuergeräte und Sensorik, die hohen Zuverlässigkeitsanforderungen genügen müssen.
- Mess- und Prüftechnik: Zur Signalaufbereitung und -übertragung in präzisen Messinstrumenten.
- Unterhaltungselektronik: In kompakten Geräten wie Smart-Home-Systemen oder tragbaren elektronischen Geräten.
- Entwicklungsboards und Prototyping: Als flexible und zuverlässige Schnittstelle für neue elektronische Designs.
FAQ – Häufig gestellte Fragen zu MH 2X1 SMT90 – Micro-Hi Stiftleiste 2×1 polig 90° SMT
Ist die MH 2X1 SMT90 mit Bleifrei-Lötverfahren kompatibel?
Ja, die MH 2X1 SMT90 ist speziell für moderne Lötverfahren, einschließlich bleifreier Prozesse, konzipiert. Das Gehäusematerial und die Kontaktbeschichtung sind so gewählt, dass sie den höheren Temperaturen von bleifreien Loten standhalten und eine zuverlässige Lötverbindung gewährleisten.
Welche Vorteile bietet die 90°-Ausrichtung gegenüber einer geraden Stiftleiste?
Die 90°-Ausrichtung ermöglicht eine senkrechte Montage der angeschlossenen Komponenten oder Kabel auf der Leiterplatte. Dies ist entscheidend für die Optimierung des Bauraumverbrauchs, insbesondere in flachen oder mehrschichtigen Gehäusen. Sie erlaubt eine effizientere Nutzung des dreidimensionalen Raums auf der Leiterplatte.
Ist die MH 2X1 SMT90 für Hochfrequenzanwendungen geeignet?
Die MH 2X1 SMT90 bietet eine sehr gute Signalintegrität durch präzise gefertigte Kontakte und eine hochwertige Oberflächenveredelung. Dies macht sie zu einer geeigneten Wahl für viele Hochfrequenzanwendungen, bei denen geringe Signalverluste und Reflexionen wichtig sind. Für extrem kritische Hochfrequenzsignale sind jedoch spezifische Designüberlegungen und gegebenenfalls spezialisierte HF-Steckverbinder erforderlich.
Wie wird die MH 2X1 SMT90 typischerweise auf der Leiterplatte befestigt?
Die MH 2X1 SMT90 ist eine Surface Mount Device (SMD) Komponente. Sie wird durch Löten der Kontaktpads direkt auf die Kupferflächen der Leiterplatte befestigt. Dies geschieht in der Regel im Rahmen eines automatisierten Bestückungsprozesses unter Verwendung von Reflow-Lötöfen.
Welche Rolle spielt die Oberflächenveredelung der Kontakte?
Die Oberflächenveredelung der Kontakte, oft eine Verzinnung oder Vergoldung, ist entscheidend für die elektrische Leitfähigkeit und die Korrosionsbeständigkeit. Eine gute Veredelung minimiert den Übergangswiderstand, sorgt für eine zuverlässige Verbindung über die Zeit und schützt die Kontaktflächen vor Oxidation.
Kann die MH 2X1 SMT90 für Power-Anwendungen verwendet werden?
Die MH 2X1 SMT90 ist primär für Signalanwendungen konzipiert. Während die 2×1-Poligkeit theoretisch auch für geringe Stromstärken genutzt werden könnte, sind für anspruchsvollere Power-Anwendungen in der Regel breitere Kontakte und höhere Strombelastbarkeiten erforderlich. Die Spezifikationen bezüglich der maximalen Strombelastbarkeit sind hierbei entscheidend.
Wie ist die MH 2X1 SMT90 verpackt und wie wird sie in die Produktion eingespeist?
Für eine effiziente automatische Bestückung wird die MH 2X1 SMT90 üblicherweise im Tape & Reel Format geliefert. Diese Verpackung ermöglicht es Pick-and-Place-Maschinen, die einzelnen Komponenten schnell und präzise von einer Rolle auf die Leiterplatte zu setzen.
