Der LTV 355T-SMD: Ihre Schlüsselkomponente für zuverlässige Signalübertragung und galvanische Trennung
Sie suchen nach einer hochzuverlässigen Lösung zur galvanischen Trennung und sicheren Signalübertragung in Ihren anspruchsvollen elektronischen Schaltungen? Der LTV 355T-SMD – ein 1-fach Optokoppler mit herausragenden elektrischen Eigenschaften – ist die ideale Wahl für Ingenieure, Entwickler und Techniker, die auf maximale Sicherheit und Leistung setzen. Dieses Bauteil schützt empfindliche Steuerkomponenten vor Spannungsspitzen und Störungen, indem es eine physikalische Trennung zwischen Ein- und Ausgangskreisen gewährleistet.
Maximale Isolationsspannung und höchste Zuverlässigkeit
Die herausragende Isolationsspannung von 3,75 kV im LTV 355T-SMD ist ein entscheidendes Merkmal, das ihn von Standard-Optokopplern abhebt. Diese hohe Durchschlagsfestigkeit minimiert das Risiko von Überspannungsschäden und gewährleistet die Langlebigkeit Ihrer Systeme, selbst unter widrigen Bedingungen. Die präzise Spannungsfestigkeit von 35V und der Betriebsstrom von 80mA sind optimal auf viele industrielle und private Anwendungen abgestimmt, wo Effizienz und Sicherheit Hand in Hand gehen müssen.
Der entscheidende Vorteil: Höchste Verstärkungsraten für maximale Flexibilität
Ein Alleinstellungsmerkmal des LTV 355T-SMD ist sein beeindruckender Stromübertragungsgrad (CTR) im Bereich von 600% bis 7500%. Diese außergewöhnlich breite Spanne ermöglicht eine hohe Flexibilität im Schaltungsdesign. Selbst bei geringen Eingangströgeströmen kann ein signifikanter Ausgangsstrom generiert werden, was den Energieverbrauch reduziert und die Effizienz des Gesamtsystems steigert. Dies ermöglicht den Einsatz in energiebewussten Designs und dort, wo minimale Treibströme zur Verfügung stehen.
Vielseitige Einsatzmöglichkeiten und technische Exzellenz

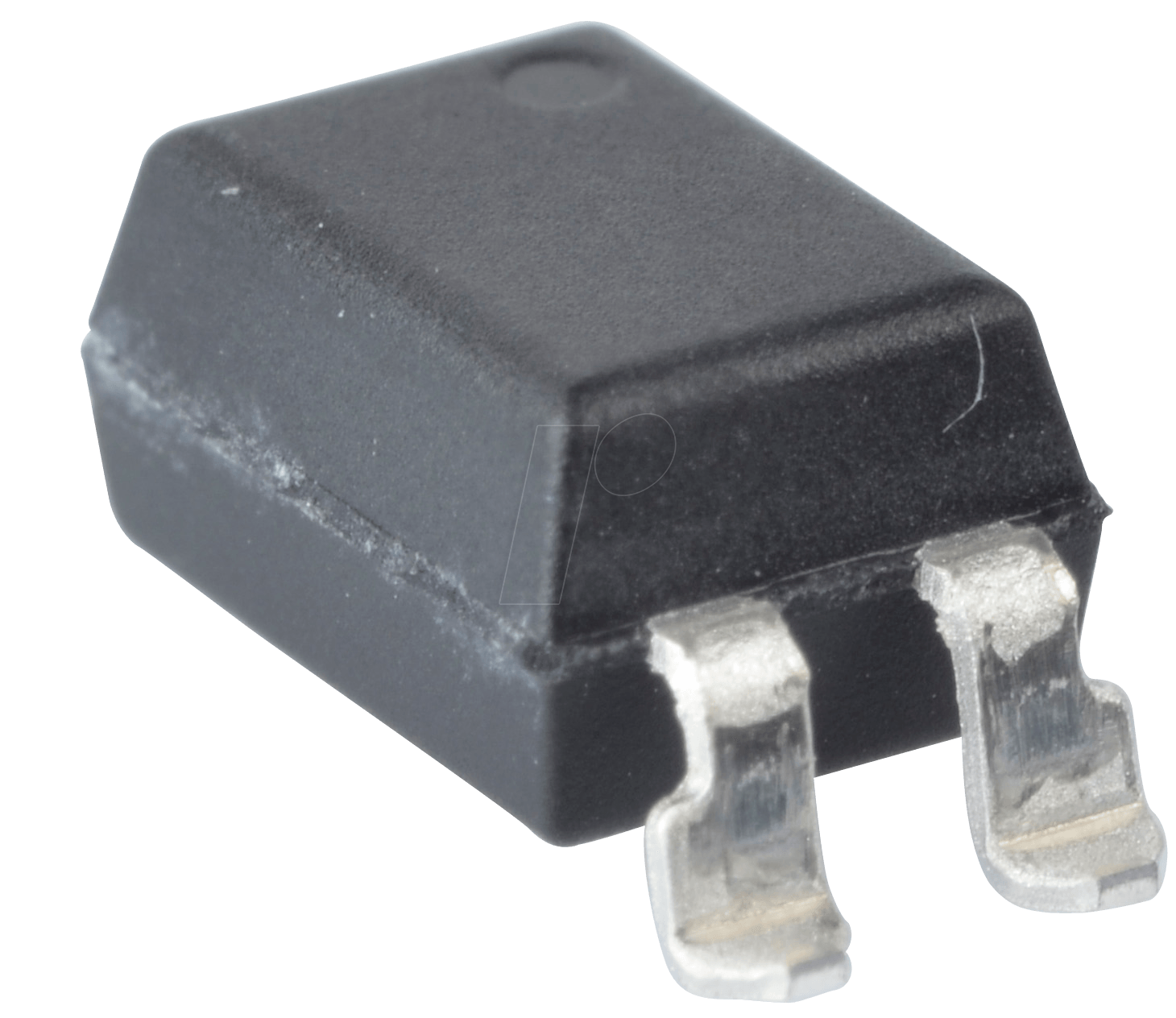

Der LTV 355T-SMD in der MFP-4 Bauform (Mini-Flat Package) bietet eine kompakte und flache Bauweise, die ihn ideal für den Einsatz in platzbeschränkten SMD-Montagen macht. Diese Bauform vereinfacht die automatische Bestückung und reduziert die Leiterplattendichte. Die hohe Integrationsfähigkeit in moderne Elektronikdesigns unterstreicht seine Stellung als Premium-Komponente.
- Sicherheit durch galvanische Trennung: Schützt Personal und Geräte vor gefährlichen Spannungen.
- Hohe Störfestigkeit: Verhindert die Übertragung von elektrischem Rauschen und Störungen zwischen Schaltungsteilen.
- Energieeffizienz: Die hohe Verstärkungsrate ermöglicht den Betrieb mit geringeren Eingangströmen.
- Kompaktes Design: Die MFP-4 Bauform ist ideal für moderne, platzsparende Elektronik.
- Breites Anwendungsspektrum: Geeignet für Industrieautomation, Stromversorgungen, Medizintechnik und mehr.
- Robuste Bauweise: Gewährleistet zuverlässigen Betrieb auch unter anspruchsvollen Umgebungsbedingungen.
Produktspezifikationen im Detail
| Merkmal | Spezifikation | Vorteil für Anwender |
|---|---|---|
| Bauteiltyp | 1-fach Optokoppler | Standardisierte und bewährte Technologie für zuverlässige Signalübertragung. |
| Isolationsspannung (AC, RMS) | 3,75 kV | Exzellenter Schutz vor Spannungsspitzen und Überschlägen, erhöht die Systemsicherheit und Lebensdauer. |
| Durchlassstrom (LED) | Bis zu 60 mA (kontinuierlich) | Ermöglicht flexible Ansteuerung der internen LED, anpassbar an verschiedene Treiberschaltungen. |
| Sperrspannung (LED) | Bis zu 5 V | Standard-Sperrspannung, die für die meisten Anwendungen problemlos gehandhabt werden kann. |
| Kollektor-Emitter-Spannung (VCEO) | Bis zu 35 V | Ausreichend für die Ansteuerung vieler gängiger Schaltungen, von Low-Voltage- bis hin zu mittleren Spannungsbereichen. |
| Stromübertragungsgrad (CTR) | 600% – 7500% | Extreme Flexibilität im Design; geringer Eingangsstrom treibt hohe Ausgangsströme, was Energieeffizienz und Schaltungsvereinfachung ermöglicht. |
| Bauform | MFP-4 (Mini-Flat Package) | Kompakt und flach, ideal für SMD-Montage auf Leiterplatten mit geringer Dicke und hoher Bestückungsdichte. |
| Umgebungstemperatur | -55°C bis +125°C | Sehr breiter Betriebstemperaturbereich, gewährleistet Zuverlässigkeit in extremen Umgebungen. |
Anwendungsbereiche: Wo Zuverlässigkeit zählt
Der LTV 355T-SMD ist prädestiniert für Anwendungen, bei denen eine robuste und sichere Signalübertragung unabdingbar ist. Dazu gehören:
- Industrielle Steuerungen: Trennung von Sensorik und Aktorik von der zentralen Steuereinheit, Schutz vor EMV-Störungen in rauen Umgebungen.
- Schaltnetzteile und Stromversorgungen: Isolierung der Niedervolt-Steuerseite von der Hochvolt-Leistungsseite, Erhöhung der Sicherheit für Benutzer und Komponenten.
- Medizintechnik: Gewährleistung der Patientensicherheit durch höchste Isolationswerte und Vermeidung von Erdungsschleifen.
- Automatisierungstechnik: Zuverlässige Datenübertragung in komplexen Netzwerken und verteilten Systemen.
- Telekommunikationsgeräte: Schutz von empfindlicher Elektronik vor transienten Überspannungen und Netzstörungen.
- Motorsteuerungen: Sichere Ansteuerung von Leistungshalbleitern in Frequenzumrichtern und Servoantrieben.
FAQ – Häufig gestellte Fragen zu LTV 355T-SMD – 1-fach Optokoppler, 3,75kV, 35V, 80mA, 600-7500%, MFP-4
Was bedeutet die Isolationsspannung von 3,75kV genau und warum ist sie wichtig?
Die Isolationsspannung von 3,75kV (Kilovolt) gibt an, welche maximale Wechselspannung (AC) das Bauteil ineffektiv trennen kann, ohne dass ein elektrischer Durchschlag stattfindet. Diese hohe Spannung ist entscheidend für die Sicherheit und Zuverlässigkeit von elektronischen Systemen, da sie empfindliche Komponenten vor gefährlichen Spannungsspitzen und Überschlägen schützt, die aus dem Stromnetz oder anderen Schaltungsteilen stammen können. Sie ist ein Kernmerkmal für Anwendungen, bei denen die Trennung von unterschiedlichen Spannungspotenzialen erforderlich ist, um Schäden und Gefahren zu vermeiden.
Was ist der Stromübertragungsgrad (CTR) und warum ist der Bereich von 600-7500% so bemerkenswert?
Der Stromübertragungsgrad (Current Transfer Ratio, CTR) beschreibt das Verhältnis zwischen dem Ausgangsstrom (am Fototransistor) und dem Eingangsstrom (an der LED des Optokopplers). Ein CTR von 600% bedeutet beispielsweise, dass für jeden Milliampere Strom, der durch die LED fließt, 6 Milliampere am Ausgang fließen. Der extrem weite Bereich von 600% bis 7500% beim LTV 355T-SMD ist außergewöhnlich, da er eine immense Flexibilität im Schaltungsdesign bietet. Er erlaubt es, das Bauteil sowohl mit sehr geringen Eingangsströmen (und somit energieeffizient) anzusteuern und dennoch einen ausreichend starken Ausgangsstrom für die Weiterverarbeitung zu erhalten, als auch bei höheren Eingangströmen maximale Ausgangsströme zu erzielen. Dies ist besonders vorteilhaft in Anwendungen mit begrenzten Stromquellen oder wenn die Ansteuerung von Schaltelementen mit unterschiedlichen Stromanforderungen erfolgt.
Welchen Vorteil bietet die MFP-4 Bauform im Vergleich zu anderen Gehäusen?
Die MFP-4 Bauform, auch bekannt als Mini-Flat Package, ist ein SMD-Gehäuse (Surface Mount Device), das sich durch seine geringe Höhe und kompakten Abmessungen auszeichnet. Dies ist besonders vorteilhaft für moderne Elektronik, bei der Platz auf der Leiterplatte oft ein kritischer Faktor ist. Die flache Bauweise ermöglicht eine höhere Bestückungsdichte, erleichtert die automatisierte Bestückung und ist ideal für Anwendungen mit begrenztem Bauraum, wie z.B. in schlanken Geräten, mobilen Endgeräten oder mehrschichtigen Leiterplatten. Zudem bietet die flache Form Vorteile bei der Wärmeableitung.
Für welche Art von Schaltungen ist der LTV 355T-SMD am besten geeignet?
Der LTV 355T-SMD ist aufgrund seiner hohen Isolationsspannung, der breiten CTR-Spanne und der Zuverlässigkeit für eine Vielzahl von Schaltungen geeignet, insbesondere dort, wo eine sichere Trennung von unterschiedlichen Stromkreisen erforderlich ist. Dazu gehören industrielle Steuerungen, Schaltnetzteile zur Trennung von Primär- und Sekundärseite, Schaltungen zur Ansteuerung von Leistungskomponenten, Schnittstellenwandler sowie jede Anwendung, die vor potenziell gefährlichen Spannungen und elektrischen Störungen geschützt werden muss. Seine Effizienz macht ihn auch für batteriebetriebene oder energiesparende Geräte interessant.
Kann der LTV 355T-SMD bei sehr niedrigen oder sehr hohen Temperaturen eingesetzt werden?
Ja, der LTV 355T-SMD ist für einen sehr breiten Betriebstemperaturbereich von -55°C bis +125°C spezifiziert. Diese Eigenschaft macht ihn zu einer robusten Lösung für den Einsatz in extremen Umgebungsbedingungen, wie sie beispielsweise in der Automobilindustrie, in der industriellen Automatisierung oder in militärischen Anwendungen vorkommen können. Die Gewährleistung der Funktionalität über einen solch großen Temperaturbereich unterstreicht die hohe Qualität und Zuverlässigkeit der Komponente.
Was ist der Unterschied zwischen einem Optokoppler und einem Transistor?
Ein Transistor ist ein Halbleiterbauelement, das primär zur Verstärkung oder zum Schalten von elektrischen Signalen dient und in der Regel eine direkte elektrische Verbindung zwischen seiner Steuerelektrode und dem Signalweg aufweist. Ein Optokoppler hingegen kombiniert eine lichtemittierende Diode (LED) mit einem Fotodetektor (oft ein Fototransistor) in einem einzigen Gehäuse. Die Signalübertragung erfolgt über Licht. Dies bewirkt eine galvanische Trennung, das heißt, es gibt keine direkte elektrische Verbindung zwischen der Eingangsseite (LED) und der Ausgangsseite (Fototransistor). Diese Trennung schützt die Schaltung vor Spannungsspitzen, Überschlägen und elektrischen Störungen und ist ein Hauptunterschied und Vorteil des Optokopplers gegenüber einem einfachen Transistor.
Wie wähle ich den richtigen Eingangsstrom für die LED des LTV 355T-SMD aus, um den gewünschten Ausgangsstrom zu erreichen?
Die Auswahl des Eingangsstroms (IF) hängt vom gewünschten Ausgangsstrom (IC) und dem spezifischen CTR-Wert des Bauteils in Ihrer Anwendung ab. Da der CTR-Bereich sehr breit ist (600% – 7500%), können Sie dies zu Ihrem Vorteil nutzen. Wenn Sie beispielsweise einen Ausgangsstrom von 10mA benötigen und einen CTR von 1000% erwarten, benötigen Sie einen Eingangsstrom von 10mA / 1000 = 0,01mA = 10µA. Es ist ratsam, im Datenblatt die Kurven für CTR vs. Eingangsstrom und Spannungsabfall der LED zu konsultieren. Berücksichtigen Sie auch den gewünschten Spielraum für die Sicherheit und die potenziellen Schwankungen des CTR über die Lebensdauer und Temperatur hinweg. Planen Sie typischerweise mit einem Eingangsstrom, der etwas höher liegt als der theoretisch minimal benötigte Wert, um eine stabile Funktion zu gewährleisten.
